ニアフィールドプローブホーンアンテナ（NFP）
- 主な製品特徴
-
- 8.2～750GHz（WR90～WR1.5）
- 鋭利なエッジ
- 一体型アルミニウム製プローブ
- 長尺プローブ
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- ニアフィールドプローブホーンアンテナ（NFP）
ANTERAL
Near Field Probes
Anteral社の近距離場プローブ（NFP）は、8.2GHz～750GHzの周波数範囲をカバーするように設計された高性能オープンエンド導波管プローブです。
さらに、カスタムバンドのご要望にも対応可能です。
アンテナは、反射を最小限に抑えるために、鋭利なエッジまたは特殊な開口部設計を採用しています。

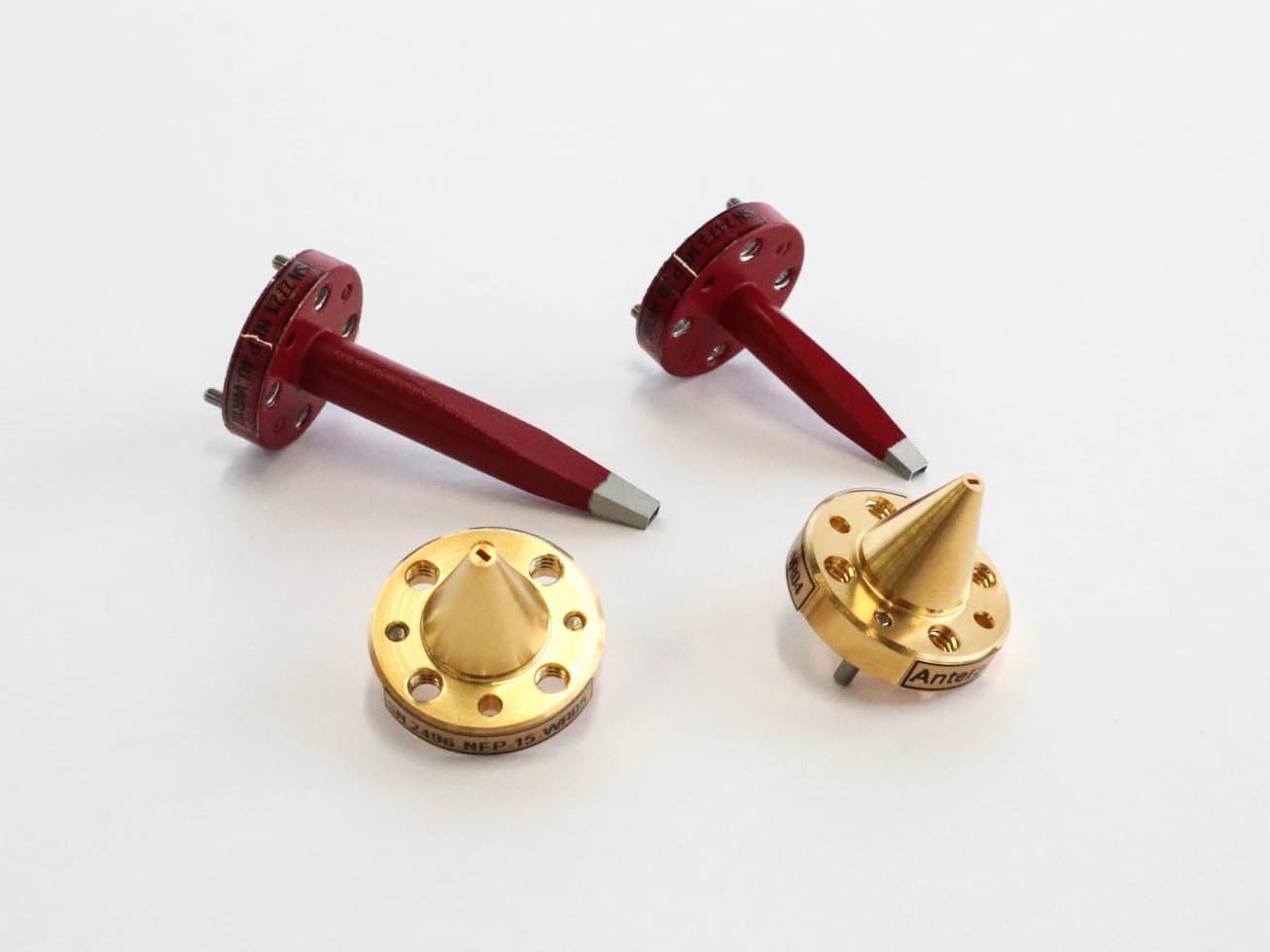

近距離場プローブには2種類あります。

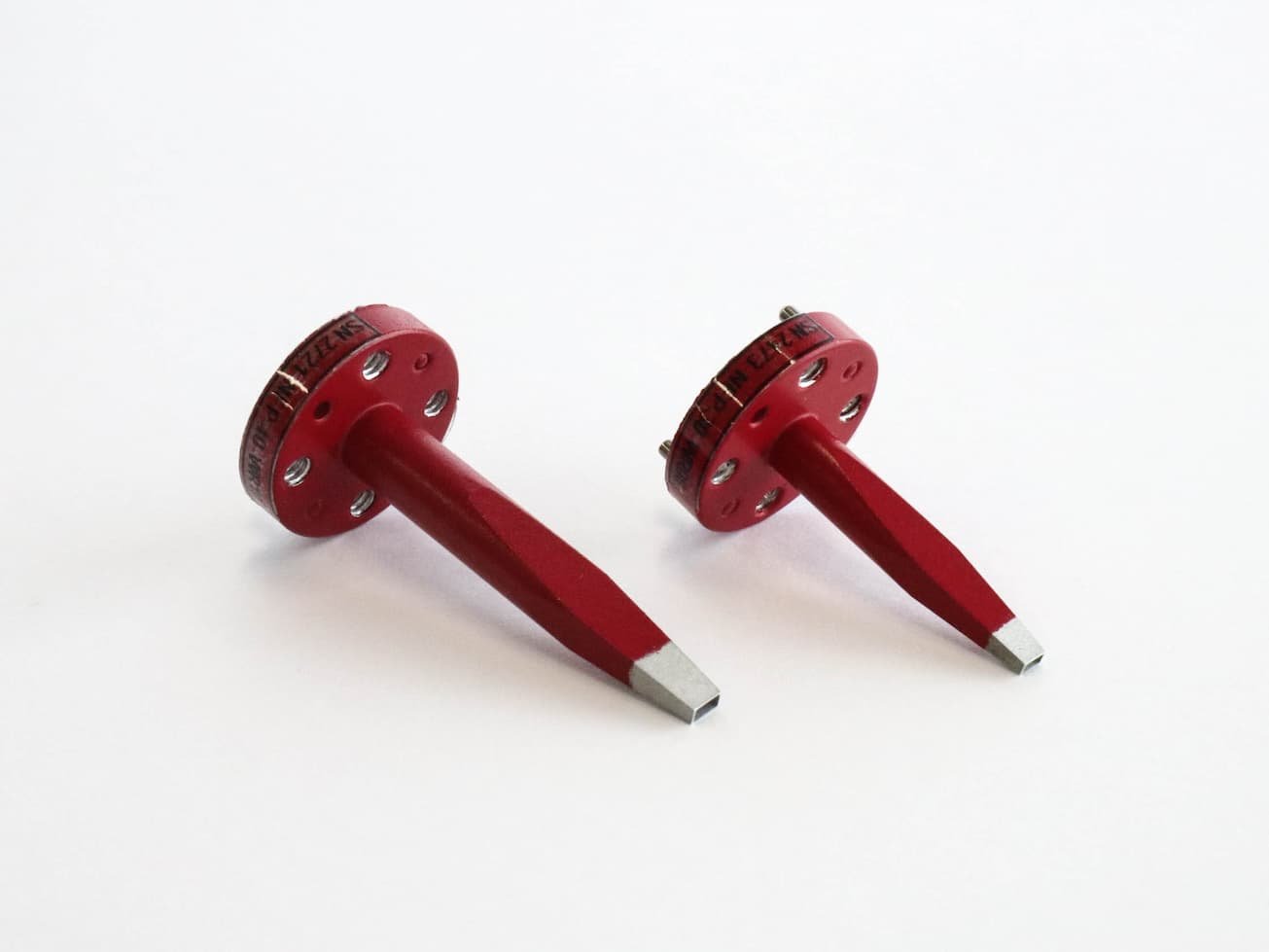

WR-6.5～WR-90標準導波管までの大型NFPは、1本のアルミニウム棒から製造され、長さは30～150mmです。
これらのNFPプローブの開口部は、反射を低減/最小限に抑えるために鋭利になっています。

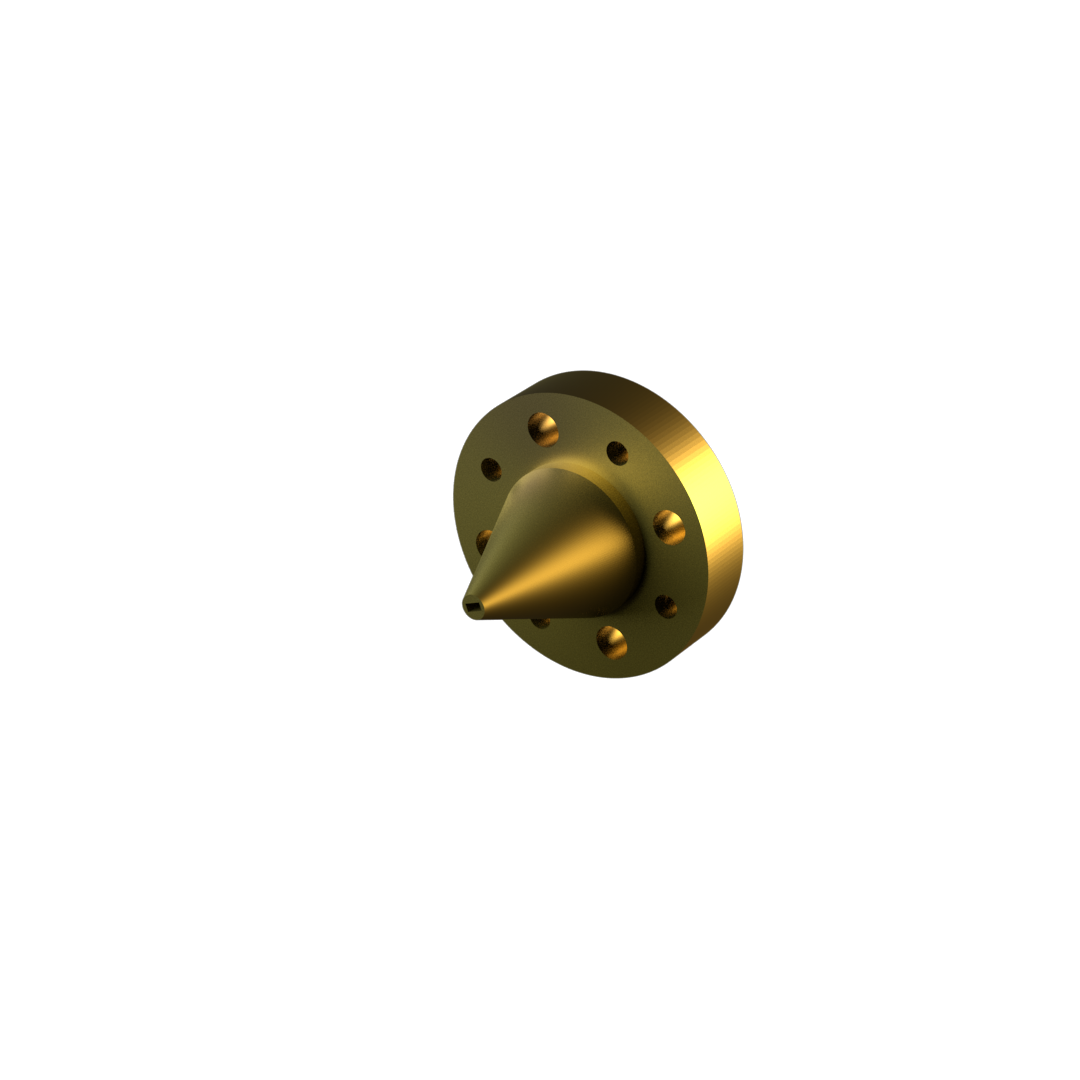

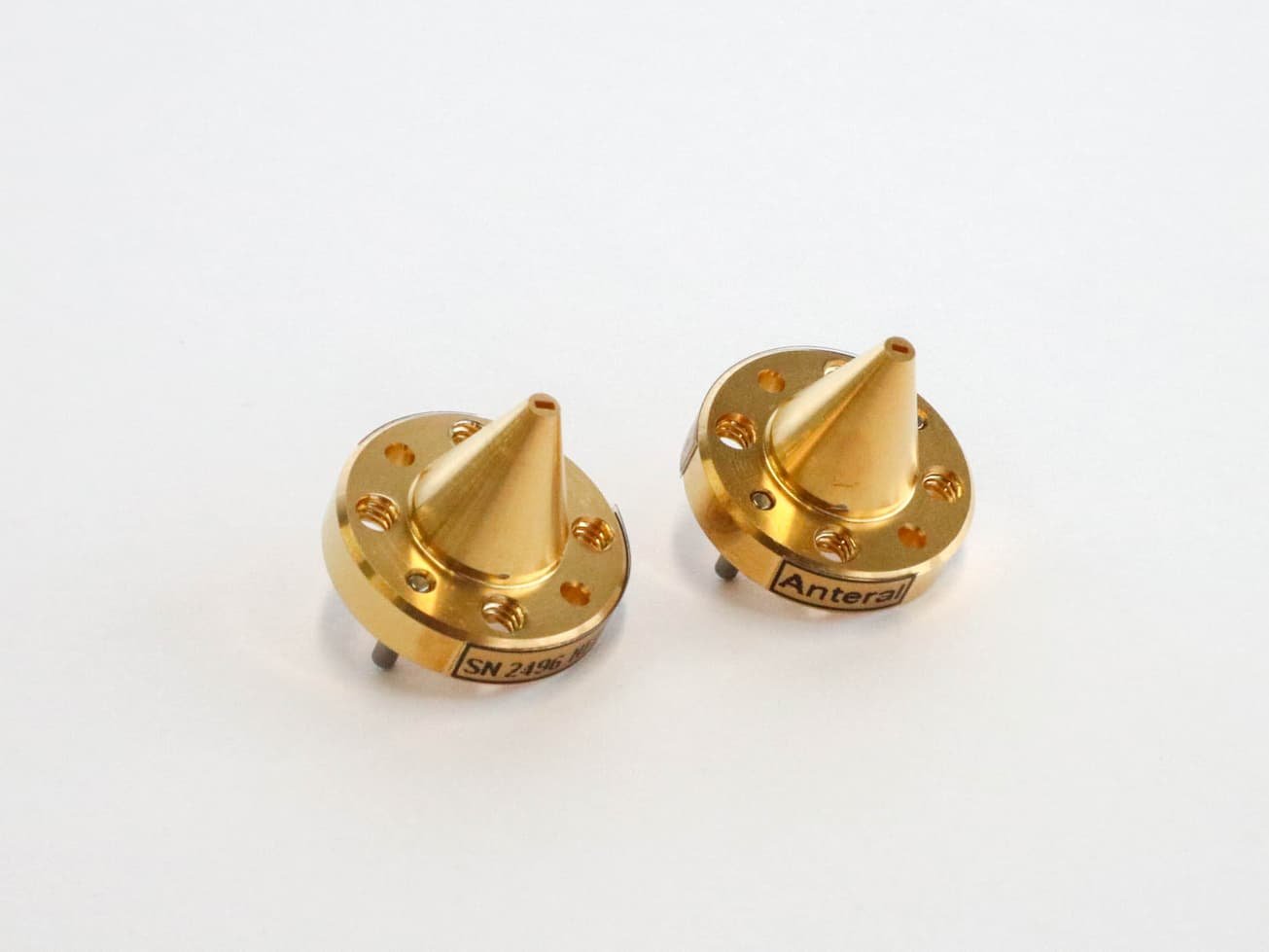

WR-1.5～WR-5.1標準導波管までの小型NFPは、スプリットブロック構成で製造され、 鋭利なエッジは反射を散乱させるために円錐形に変換されています。
これらの小型モデルの長さは15mmです。
どちらのタイプのNFPも、高精度な製造プロセス によって製造されています。
すべてのNFPには、フランジからの後方散乱反射を低減するための適切な吸収材が含まれています。
Anteral社は、開放型導波路の設計と製造において豊富な実績を有しています。
Anteral社のNFP（ナノファイバーフォトニック結晶）は、ESA（欧州宇宙機関）のミリ波・サブミリ波研究所をはじめ、世界中の多くの研究所で現在使用されています。
Anteral社が提供しているキャトル（コンパクトアンテナ試験範囲）アンテナ試験施設において、比較的短い距離で大型アンテナを測定するために使用します。
製品ラインナップ
Near Field Probes
| Model | Frequency （GHz） |
S11 （dB） |
Directivity （dBi） |
Datasheet |
|---|---|---|---|---|
| NFP-150-WR90 | 8.2～10.4 | -13 | 6.5 | Datasheet |
| NFP-150-WR75 | 10～15 | -13 | 6.5 | Datasheet |
| NFP-150-WR62 | 12.4～18 | -13 | 6.5 | Datasheet |
| NFP-150-WR51 | 15～22 | -13 | 6.5 | Datasheet |
| NFP-150-WR42 | 18～26.5 | -13 | 6.5 | Datasheet |
| NFP-100-WR34 | 22～33 | -13 | 6.5 | Datasheet |
| NFP-100-WR28 | 26.5～40 | -13 | 6.5 | Datasheet |
| NFP-60-WR22 | 33～50 | -13 | 6.5 | Datasheet |
| NFP-60-WR19 | 40～60 | -13 | 6.5 | Datasheet |
| NFP-40-WR15 | 50～75 | -13 | 6.5 | Datasheet |
| NFP-40-WR12 | 60～90 | -13 | 6.5 | Datasheet |
| NFP-40-WR10 | 75～110 | -13 | 6.5 | Datasheet |
| NFP-30-WR08 | 90～140 | -13 | 6.5 | Datasheet |
| NFP-30-WR06 | 110～170 | -13 | 6.5 | Datasheet |
| NFP-15-WR05 | 140～220 | -13 | 6.5 | Datasheet |
| NFP-15-WR04 | 170～260 | -13 | 6.5 | Datasheet |
| NFP-15-WR03 | 220～330 | -13 | 6.5 | Datasheet |
| NFP-15-WR2.8 | 260～400 | -13 | 6.5 | Datasheet |
| NFP-15-WR2.2 | 330～500 | -13 | 6.5 | Datasheet |
| NFP-15-WR1.9 | 400～600 | -13 | 6.5 | Datasheet |
| NFP-15-WR1.5 | 500～750 | -13 | 6.5 | Datasheet |
