電気機械式スイッチ（RFSP/RFSPDT/ RFDPDT/RFDPDTWシリーズ）

RF電気機械式スイッチは、挿入損失が非常に低く、広帯域で高アイソレーションのスイッチであり、最大110GHzまでのテストおよび計測用途でよく使用されます。
高い信頼性を持ち、50万回から100万回のスイッチングサイクルを実現します。
標準グランドスイッチまたはTTL制御スイッチがあり、標準的な制御システムとのインターフェースが容易です。

製品ラインナップ

Electromechanical Switch（RFSP/RFSPDT/ RFDPDT/RFDPDTW Series）

Model Description Frequency Range Type Insertion Loss Isolation Average Power Switching Speed Life Cycle Connector Control Type Datasheet
RFDPDT26EMA Reflective DC～26.5GHz DPDT 0.25（DC～3GHz）
0.4（3～6GHz）
0.5（6～12.4GHz）
0.7（12.4～26.5GHz）		 80（DC～3GHz）
70（3～6GHz）
60（6～12.4GHz）
55（12.4～26.5GHz）		 1W 20ms 1 million SMA TTL 5V & Ground Datasheet
RFDPDT50EMA Reflective DC～50GHz DPDT 0.3（DC～4GHz）
1.0（4～20GHz）
1.2（20～40GHz）
1.5（40～50GHz）		 50（DC～50GHz） 1W 20ms 1 million 2.4mm TTL 5V & Ground Datasheet
RFDPDTW10A Reflective Waveguide Electromechanical Switch 75～110GHz DPDT 0.4 50 500W 50ms 40000 WR10 Ground Datasheet
RFDPDTW12A Reflective Waveguide Electromechanical Switch 60～90GHz DPDT 0.4 50 500W 50ms 40000 WR12 Ground Datasheet
RFDPDTW19A Reflective Waveguide Electromechanical Switch 40～60GHz DPDT 0.3 50 500W 50ms 0.1 Million WR19 Ground Datasheet
RFDPDTW28A Reflective Waveguide Electromechanical Switch 26.5～40GHz DPDT 0.15 55 500W 50ms 0.1 Million WR28 Ground Datasheet
RFDPDTW34A Reflective Waveguide Electromechanical Switch 22～33GHz DPDT 0.15 60 500W 50ms 0.1 Million WR34 Ground Datasheet
RFDPDTW42A Reflective Waveguide Electromechanical Switch 18～26.5GHz DPDT 0.1 60 500W 50ms 0.1 Million WR42 Ground Datasheet

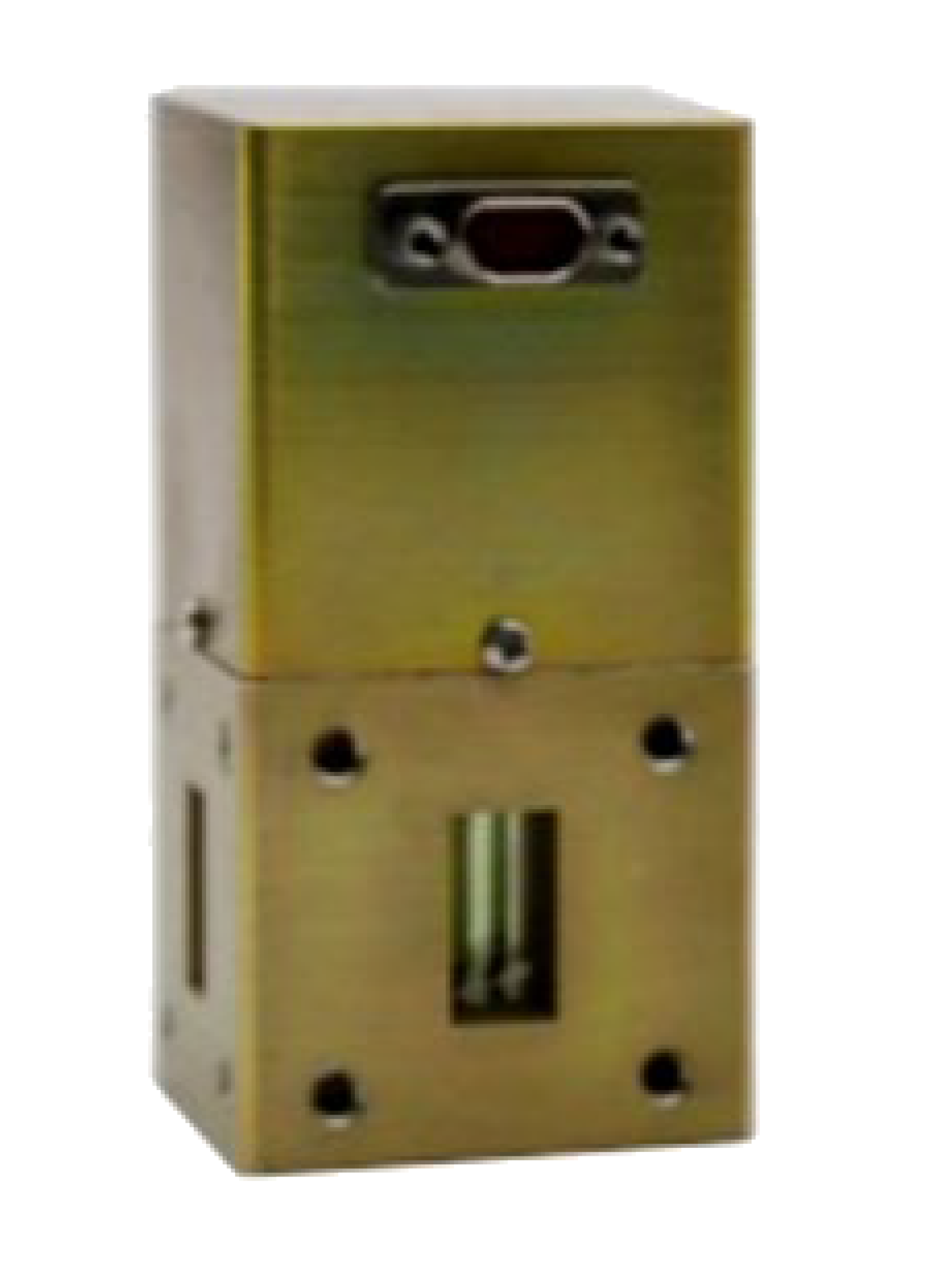

RFDPDTW62A Reflective Waveguide Electromechanical Switch 12.4～18GHz DPDT 0.1 60 500W 50ms 0.1 Million WR62 Ground Datasheet

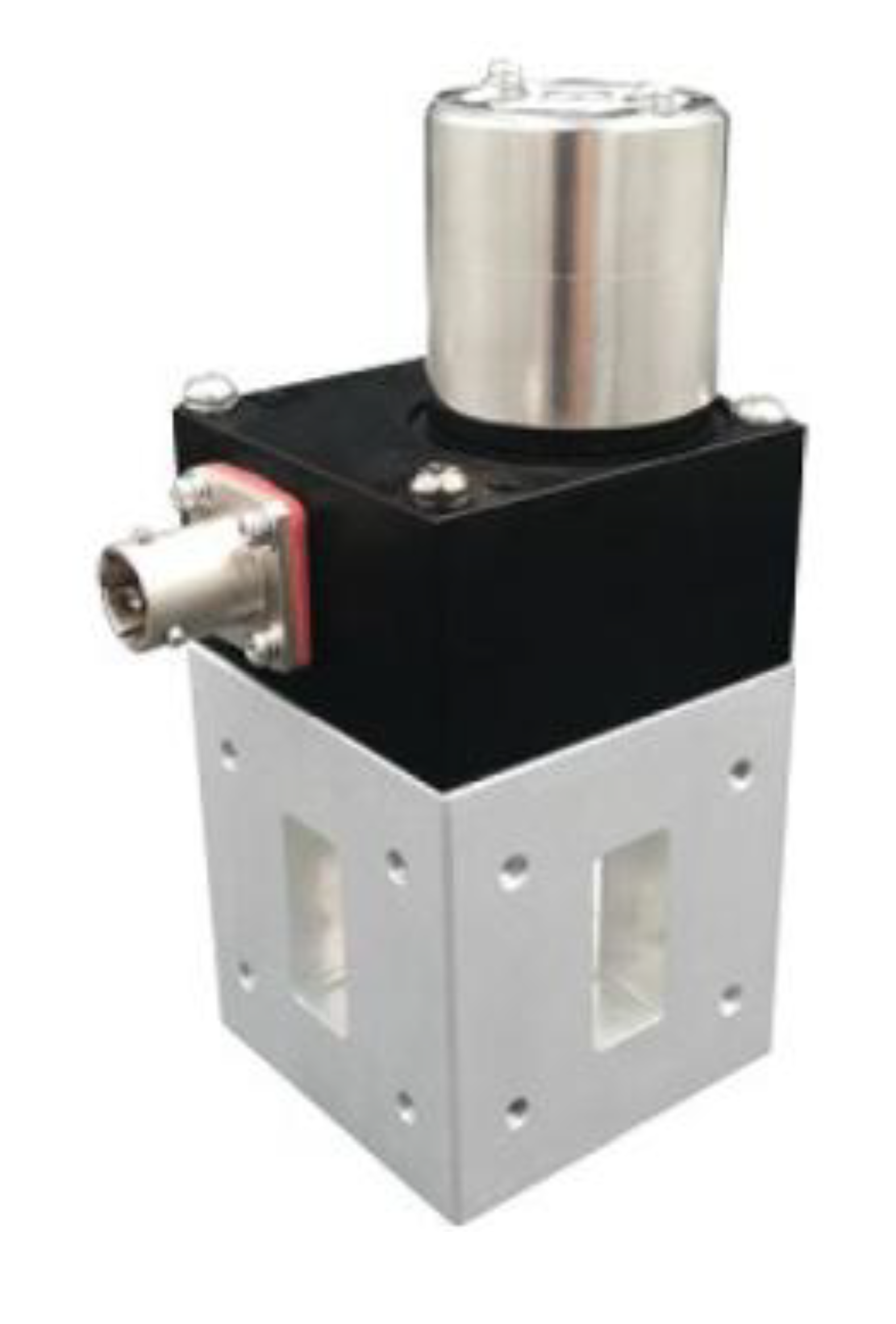

RFDPDTW90A Reflective Waveguide Electromechanical Switch 8.2～12.4GHz DPDT 0.15 70 500W 80ms 0.1 Million WR90 Ground Datasheet
RFSP4T110EMB-T Reflective DC～110GHz SP4T 0.6（DC～20GHz）
1.2（20～67GHz）
1.5（67～90GHz）
1.8（90～110GHz）		 80（DC～20GHz）
70（20～67GHz）
60（67～90GHz）
60（90～110GHz）		 1W 20ms 0.5million 1.0mm Datasheet
RFSP4T110EMC-T Absorptive DC～110GHz SP4T 0.6（DC～20GHz）
1.2（20～67GHz）
1.5（67～90GHz）
1.8（90～110GHz）		 80（DC～20GHz）
70（20～67GHz）
60（67～90GHz）
60（90～110GHz）		 1W 20ms 0.5 million 1.0mm TTL 5V Datasheet
RFSP4T18EMAET-T Absorptive DC～18GHz SP4T 0.2（DC～4GHz）
0.4（4～12.4GHz）
0.5（12.4～18GHz）		 75（DC～18GHz） 1W 20ms 1 million SMA TTL 5V Datasheet
RFSP4T18EMA-T Absorptive DC～18GHz SP4T 0.2（DC～4GHz）
0.4（4～12.4GHz）
0.5（12.4～18GHz）		 75（DC～18GHz） 1W 20ms 1 million SMA TTL 5V Datasheet

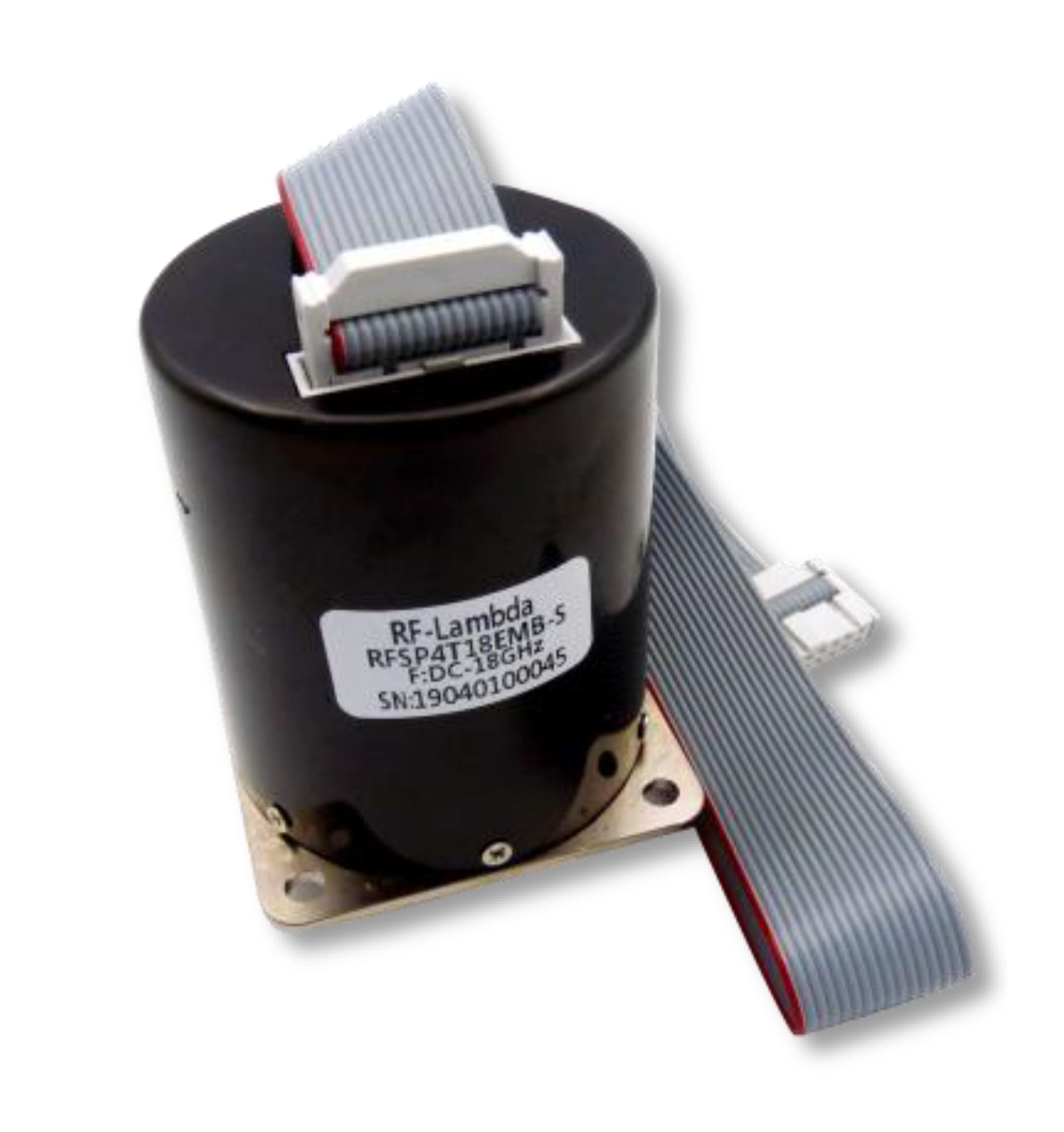

RFSP4T18EMB-S Absorptive DC～18GHz SP4T 0.2（DC～4GHz）
0.4（4～12.4GHz）
0.5（12.4～18GHz）		 75（DC～18GHz） 1W 20ms 1 million SMA Ground Datasheet
RFSP4T26EMA-S Absorptive DC～26.5GHz SP4T 0.2（DC～4GHz）
0.5（4～12.4GHz）
0.7（12.4～26.5GHz）		 80（DC～4GHz）
70（4～12.4GHz）
60 （12.4～26.5GHz）		 1W 20ms 1 million 3.5mm Ground Datasheet
RFSP4T26EMA-T Absorptive DC～26.5GHz SP4T 0.2（DC～4GHz）
0.5（4～12.4GHz）
0.7（12.4～26.5GHz）		 80（DC～4GHz）
70（4～12.4GHz）
60 （12.4～26.5GHz）		 1W 20ms 1 million 3.5mm TTL 5V Datasheet
RFSP4T40EMA-S Absorptive DC～40GHz SP4T 0.2（DC～4GHz）
0.8（4～26.5GHz）
1.2（26.5～40GHz）		 80（DC～4GHz）
70（4～26.5GHz）
60 （26.5～40GHz）		 1W 20ms 1 million 2.92mm Ground Datasheet
RFSP4T40EMA-T Absorptive DC～40GHz SP4T 0.2（DC～4GHz）
0.8（4～26.5GHz）
1.2（26.5～40GHz）		 80（DC～4GHz）
70（4～26.5GHz）
60 （26.5～40GHz）		 1W 20ms 1 million 2.92mm TTL 5V Datasheet
RFSP4T50EMA-S Absorptive DC～50GHz SP4T 0.2（DC～4GHz）
0.8（4～26.5GHz）
1.2 （26.5～50GHz）		 80（DC～4GHz）
70（4～26.5GHz）
60 （26.5～50GHz）		 1W 20ms 1 million 2.4mm Ground Datasheet
RFSP4T50EMA-T Absorptive DC～50GHz SP4T 0.2（DC～4GHz）
0.8（4～26.5GHz）
1.2 （26.5～50GHz）		 80（DC～4GHz）
70（4～26.5GHz）
60 （26.5～50GHz）		 1W 20ms 1 million 2.4mm TTL 5V Datasheet
RFSP4T67EMA-T Absorptive DC～67GHz SP4T 0.4（0.01～10GHz）
0.8（10～20GHz）
1.8（20～50GHz）
2.1（50～67GHz）		 80（0.01～10GHz）
70（10～20GHz）
70（20～50GHz）
60（50～67GHz）		 1W 20ms 1 million 1.85mm TTL 5V Datasheet
RFSP4T90EMC-T Absorptive DC～90GHz SP4T 0.6（DC～20GHz）
1.2（20～67GHz）
1.5（67～90GHz）		 80（DC～20GHz）
70（20～67GHz）
60（67～90GHz）		 1W 20ms 1 million 1.0mm TTL 5V Datasheet
RFSP6T110EMC-T Absorptive DC～110GHz SP6T 0.6（DC～20GHz）
1.2（20～67GHz）
1.5（67～90GHz）
1.8（90～110GHz）		 80（DC～20GHz）
70（20～67GHz）
60（67～90GHz）
60（90～110GHz）		 1W 20ms 0.5 million 1.0mm TTL 5V Datasheet
RFSP6T18EMA-S Absorptive DC～18GHz SP6T 0.2（DC～4GHz）
0.4（4～12.4GHz）
0.5（12.4～18GHz）		 75（DC～18GHz） 1W 20ms 1 million SMA Ground Datasheet

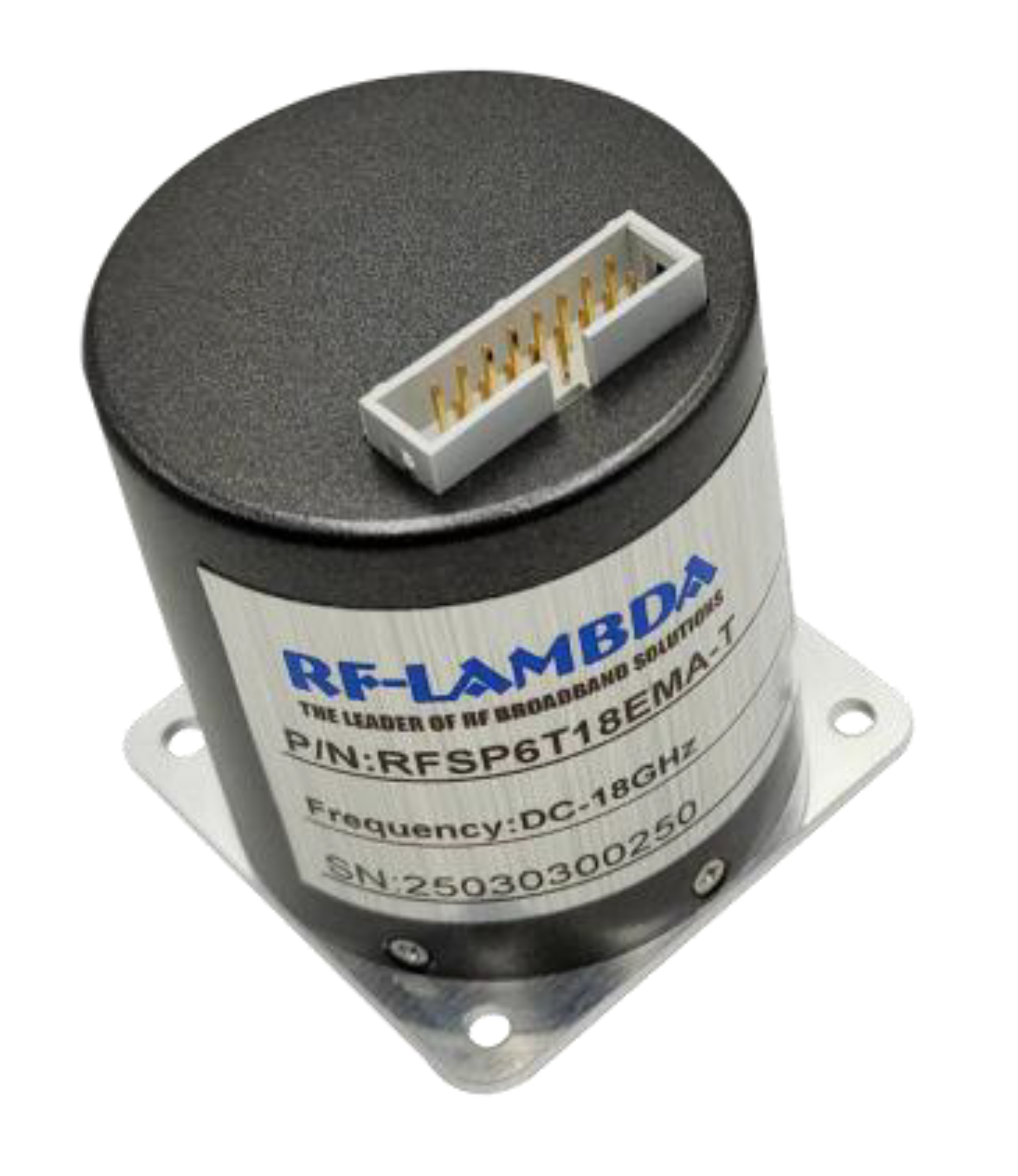

RFSP6T18EMA-T Absorptive DC～18GHz SP6T 0.2（DC～4GHz）
0.4（4～12.4GHz）
0.5（12.4～18GHz）		 75（DC～18GHz） 1W 20ms 1 million SMA TTL 5V Datasheet
RFSP6T26EMA-S Absorptive DC～26.5GHz SP6T 0.2（DC～4GHz）
0.5（4～12.4GHz）
0.7（12.4～26.5GHz）		 80（DC～4GHz）
70（4～12.4GHz）
60 （12.4～26.5GHz）		 1W 20ms 1 million 3.5mm Ground Datasheet
RFSP6T26EMA-T Absorptive DC～26.5GHz SP6T 0.2（DC～4GHz）
0.5（4～12.4GHz）
0.7（12.4～26.5GHz）		 80（DC～4GHz）
70（4～12.4GHz）
60 （12.4～26.5GHz）		 1W 20ms 1 million 3.5mm TTL 5V Datasheet
RFSP6T40EMA-S Absorptive DC～40GHz SP6T 0.2（DC～4GHz）
0.8（4～26.5GHz）
1.2（26.5～40GHz）		 80（DC～4GHz）
70（4～26.5GHz）
60 （26.5～40GHz）		 1W 20ms 1 million 2.92mm Ground Datasheet

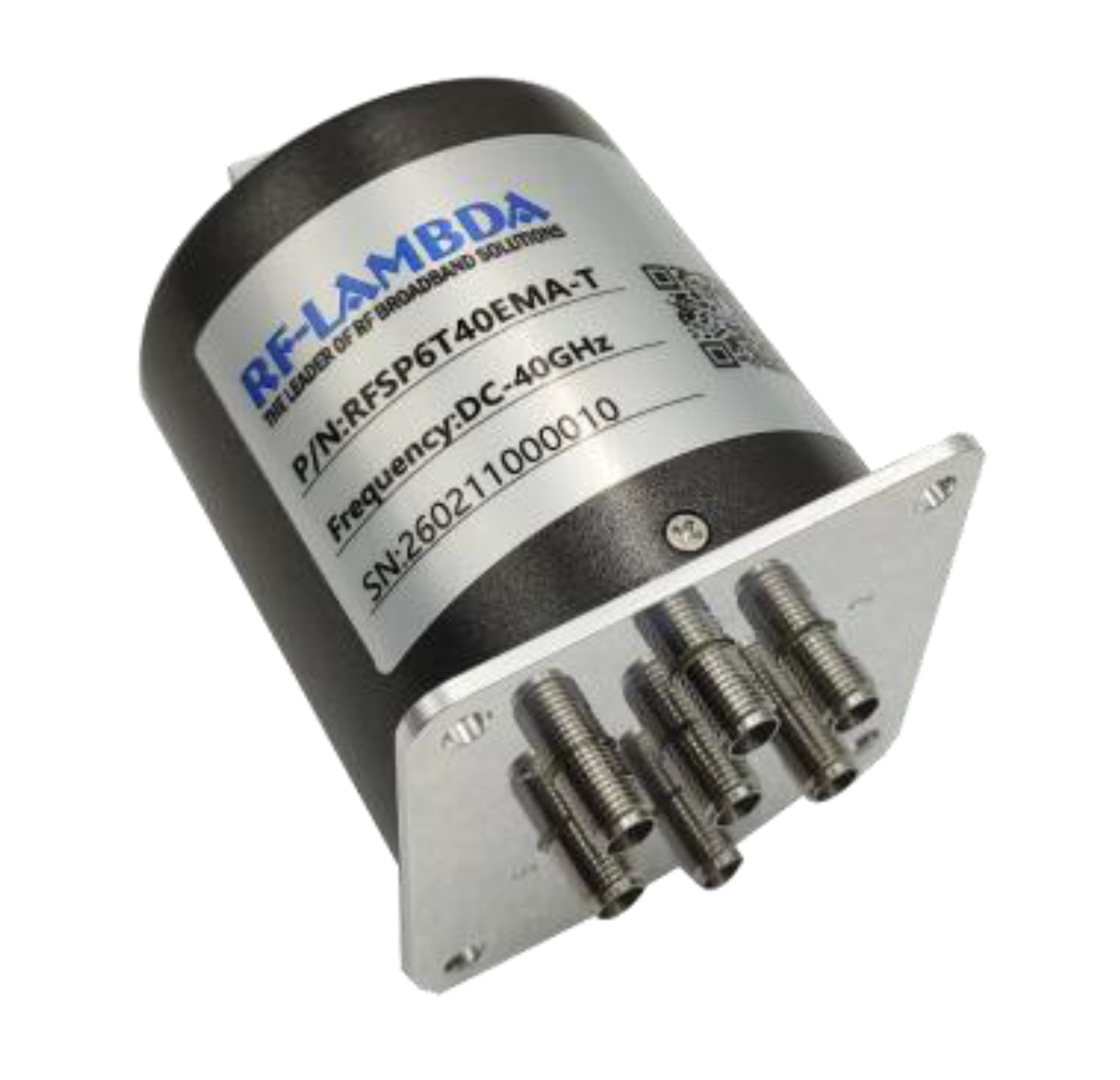

RFSP6T40EMA-T Absorptive DC～40GHz SP6T 0.2（DC～4GHz）
0.8（4～26.5GHz）
1.2（26.5～40GHz）		 80（DC～4GHz）
70（4～26.5GHz）
60 （26.5～40GHz）		 1W 20ms 1 million 2.92mm TTL 5V Datasheet
RFSP6T50EMA-S Absorptive DC～50GHz SP6T 0.2（DC～4GHz）
0.8（4～26.5GHz）
1.2 （26.5～50GHz）		 80（DC～4GHz）
70（4～26.5GHz）
60 （26.5～50GHz）		 1W 20ms 1 million 2.4mm Ground Datasheet
RFSP6T50EMA-T Absorptive DC～50GHz SP6T 0.2（DC～4GHz）
0.8（4～26.5GHz）
1.2 （26.5～50GHz）		 80（DC～4GHz）
70（4～26.5GHz）
60 （26.5～50GHz）		 1W 20ms 1 million 2.4mm TTL 5V Datasheet
RFSP6T67EMA-T Absorptive DC～67GHz SP6T 0.4（DC～10GHz）
0.8 （10～20GHz）
1.8（20～50GHz）
2.1（50～67GHz）		 80（DC～10GHz）
70（10～50GHz）
60（50～67GHz）		 1W 20ms 1 million 1.85mm TTL 5V Datasheet
RFSP6T90EMC-T Absorptive DC～90GHz SP6T 0.6（DC～20GHz）
1.2（20～67GHz）
1.5（67～90GHz）		 80（DC～20GHz）
70（20～67GHz）
60（67～90GHz）		 1W 20ms 1 million 1.0mm TTL Datasheet
RFSP8T26EMA-T Absorptive DC～26.5GHz SP8T 0.4（DC～6GHz）
0.6（6～18GHz）
0.8（18～26.5GHz）		 70（DC～6GHz）
60（6～18GHz）
60（18～26.5GHz）		 100W 20ms 1 million 3.5mm TTL 5V Datasheet
RFSP8T40EMA-T Absorptive DC～40GHz SP8T 0.6（DC～18GHz）
0.8（18～26.5GHz）
1.0（26.5～40GHz）		 70（DC～18GHz）
60（18～26.5GHz）
60（26.5～40GHz）		 25W 20ms 1 million 2.92mm TTL 5V Datasheet
RFSP8T50EMA-T Absorptive DC～50GHz SP8T 0.8（DC～26.5GHz）
1.2（26.5～40GHz）
2.2（40～50GHz）		 70（DC～26.5GHz）
60（26.5～40GHz）
50（40～50GHz）		 10W 20ms 1 million 2.4mm TTL 5V Datasheet
RFSP8T67EMA-T Absorptive DC～67GHz SP8T 0.8（DC～26.5GHz）
0.8（26.5～50GHz）
1.8（50～67GHz）		 60（DC～26.5GHz）
60（26.5～50GHz）
50（50～67GHz）		 1W 20ms 1 million 1.85mm TTL 5V Datasheet
RFSPDT110EMC-T Absorptive DC～110GHz SP2T 0.8（DC～20GHz）
1.4（20～50GHz）
1.8（50～67GHz）
2.2（67～90GHz）
2.5（90～110GHz）		 70（DC～20GHz）
70（20～50GHz）
60（50～67GHz）
60（67～90GHz）
50（90～110GHz）		 1W 20ms 0.5 million 1.0mm TTL 5V Datasheet
RFSPDT18EMBET-T Reflective DC～18GHz SP2T 0.3（DC～12.4GHz）
0.6（12.4～18GHz）		 60（DC～18GHz） 1W 20ms 1 million SMA TTL 5V Datasheet
RFSPDT18EMB-S Reflective DC～18GHz SP2T 0.3（DC～12.4GHz）
0.6（12.4～18GHz）		 60（DC～18GHz） 1W 20ms 1 million SMA Ground Datasheet
RFSPDT18EMB-T Reflective DC～18GHz SP2T 0.3（DC～12.4GHz）
0.6（12.4～18GHz）		 60（DC～18GHz） 1W 20ms 1 million SMA TTL 5V Datasheet
RFSPDT18EMC-S Absorptive DC～18GHz SP2T 0.3（DC～12.4GHz）
0.6（12.4～18GHz）		 60（DC～18GHz） 1W 20ms 1 million SMA Ground Datasheet

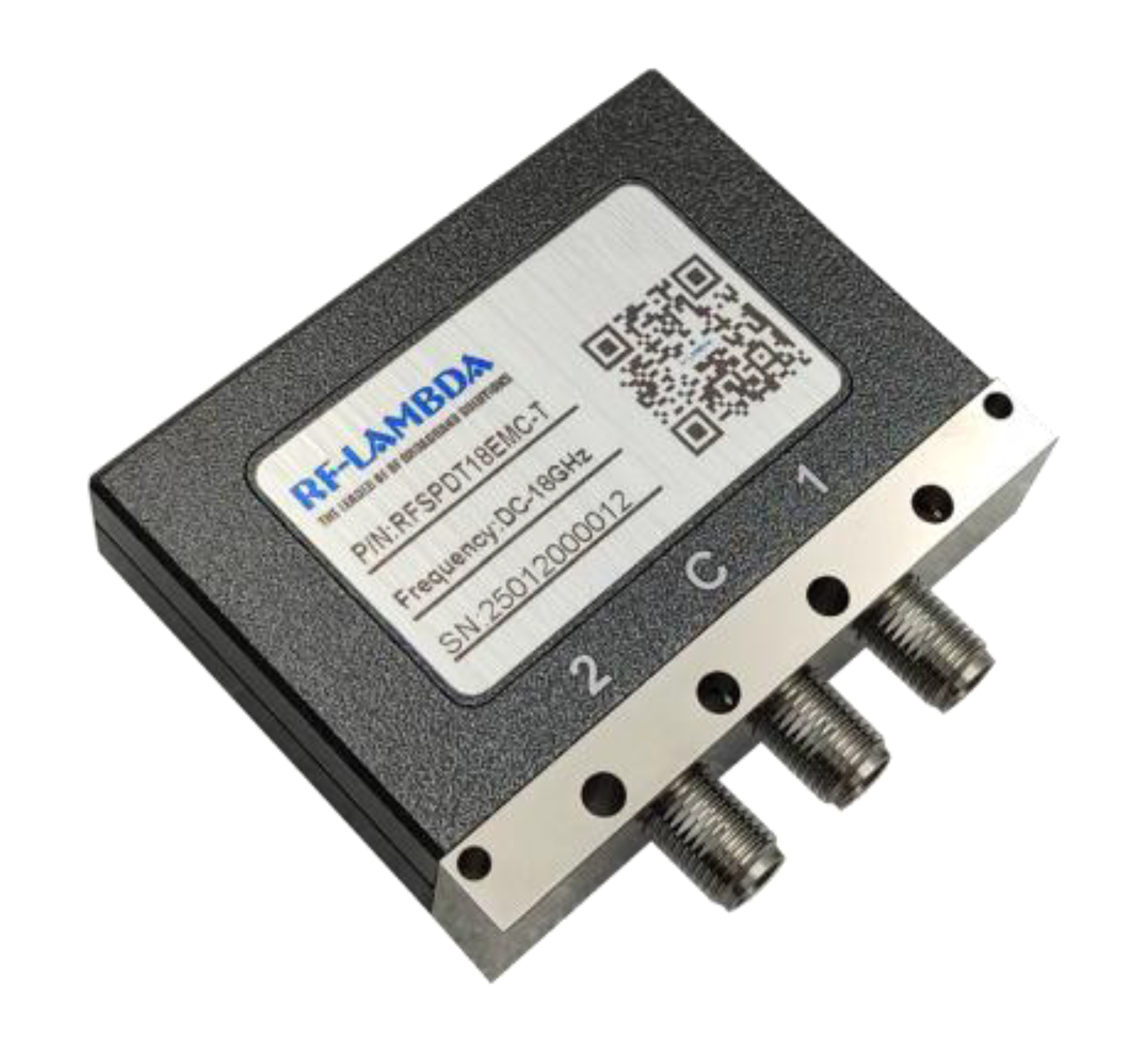

RFSPDT18EMC-T Absorptive DC～18GHz SP2T 0.3（DC～12.4GHz）
0.6（12.4～18GHz）		 60（DC～18GHz） 1W 20ms 1 million SMA TTL 5V Datasheet

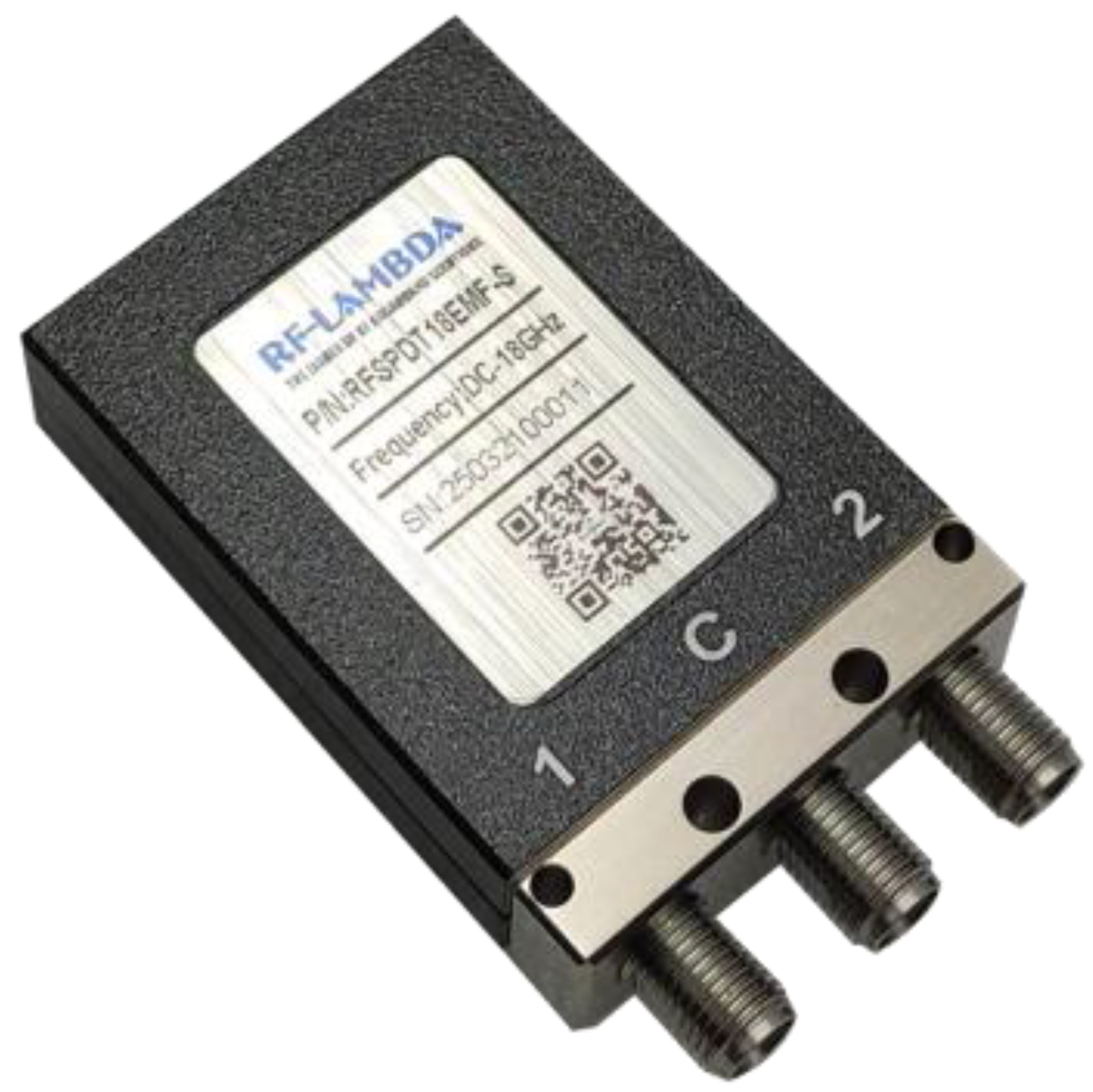

RFSPDT18EMF-S Reflective DC～18GHz SP2T 0.3（DC～12.4GHz）
0.6（12.4～18GHz）		 60（DC～18GHz） 1W 20ms 1 million SMA Ground Datasheet
RFSPDT18EMF-T Reflective DC～18GHz SP2T 0.3（DC～12.4GHz）
0.6（12.4～18GHz）		 60（DC～18GHz） 1W 20ms 1 million SMA TTL 5V Datasheet
RFSPDT26EMA Reflective DC～26.5GHz SP2T 0.5（DC～12.4GHz）
0.8（12.4～26.5GH）		 60（DC～12.4GHz）
60（12.4～26.5GHz）		 1W 20ms 1 million 3.5mm Ground Datasheet
RFSPDT26EMB-T Reflective DC～26.5GHz SP2T 0.3（DC～12.4GHz）
0.6（12.4～26.5GHz）		 60（DC～26.5GHz） 1W 20ms 1 million 3.5mm TTL 5V Datasheet
RFSPDT26EME-S Absorptive DC～26.5GHz SP2T 0.3（DC～12.4GHz）
0.6（12.4～26.5GHz）		 60（DC～26.5GHz） 1W 20ms 1 million 3.5mm Ground Datasheet
RFSPDT26EME-T Absorptive DC～26.5GHz SP2T 0.3（DC～12.4GHz）
0.6（12.4～26.5GHz）		 60（DC～26.5GHz） 1W 20ms 1 million 3.5mm TTL 5V Datasheet

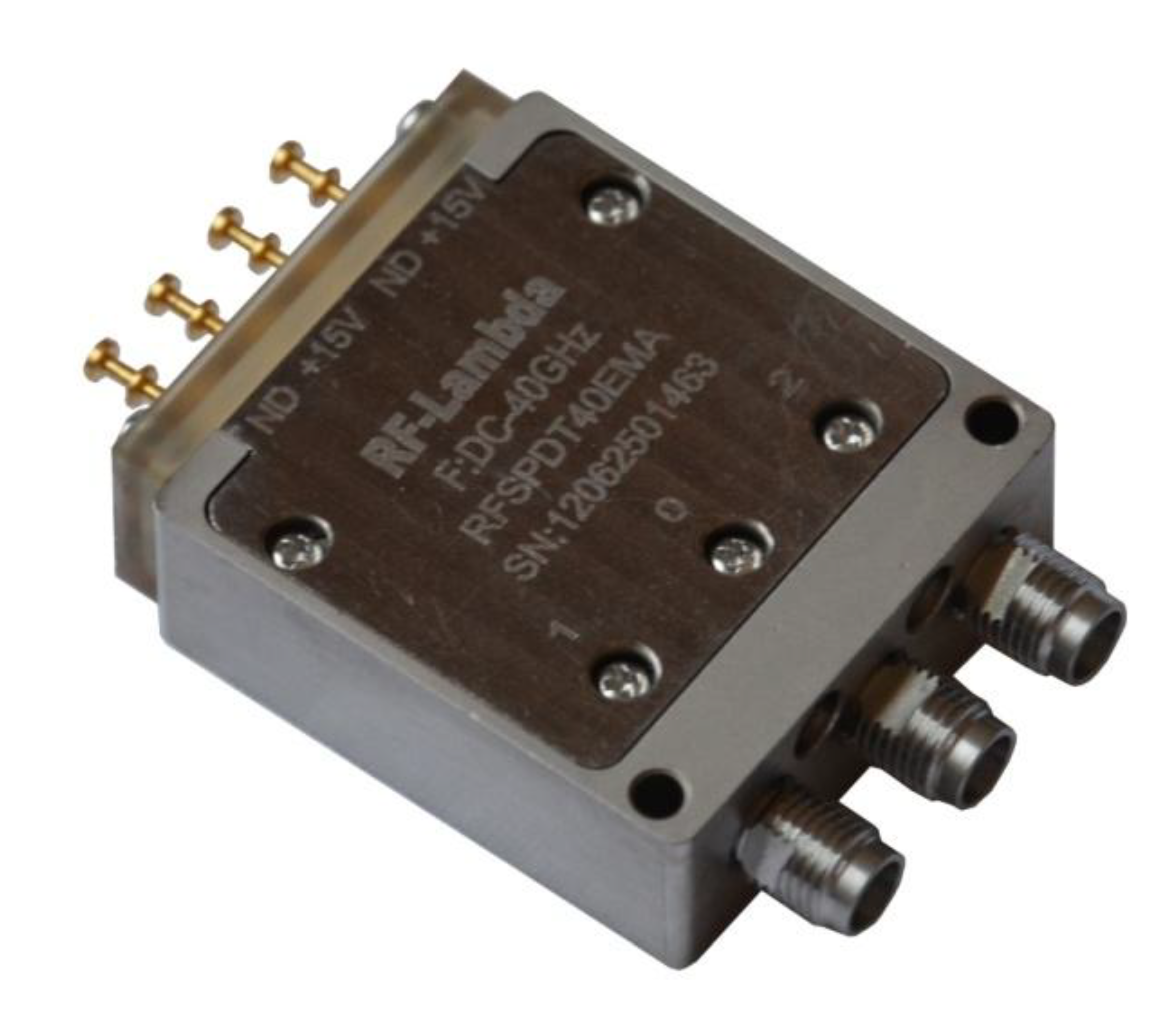

RFSPDT40EMA Reflective DC～40GHz SP2T 1.5（DC～26.5GHz）
2.0（26.5～40GHz）		 50（DC～26.5GHz）
35（26.5～40GHz）		 1W 20ms 1 million 2.4mm Ground Datasheet
RFSPDT40EMB-S Reflective DC～40GHz SP2T 0.4（DC～10GHz）
0.8 （10～20GHz）
1.0（20～40GHz）		 80（DC～10GHz）
70（10～20GHz）
60（20～40GHz）		 1W 20ms 1 million 2.92mm Ground Datasheet
RFSPDT40EMB-T Reflective DC～40GHz SP2T 0.4（DC～10GHz）
0.8 （10～20GHz）
1.0（20～40GHz）		 80（DC～10GHz）
70（10～20GHz）
60（20～40GHz）		 1W 20ms 1 million 2.92mm TTL 5V Datasheet
RFSPDT40EMC-S Absorptive DC～40GHz SP2T 0.4（DC～10GHz）
0.8 （10～20GHz）
1.0（20～40GHz）		 80（DC～10GHz）
70（10～20GHz）
60（20～40GHz）		 1W 20ms 1 million 2.92mm Ground Datasheet
RFSPDT40EMC-T Absorptive DC～40GHz SP2T 0.4（DC～10GHz）
0.8 （10～20GHz）
1.0（20～40GHz）		 80（DC～10GHz）
70（10～20GHz）
60（20～40GHz）		 1W 20ms 1 million 2.92mm TTL 5V Datasheet

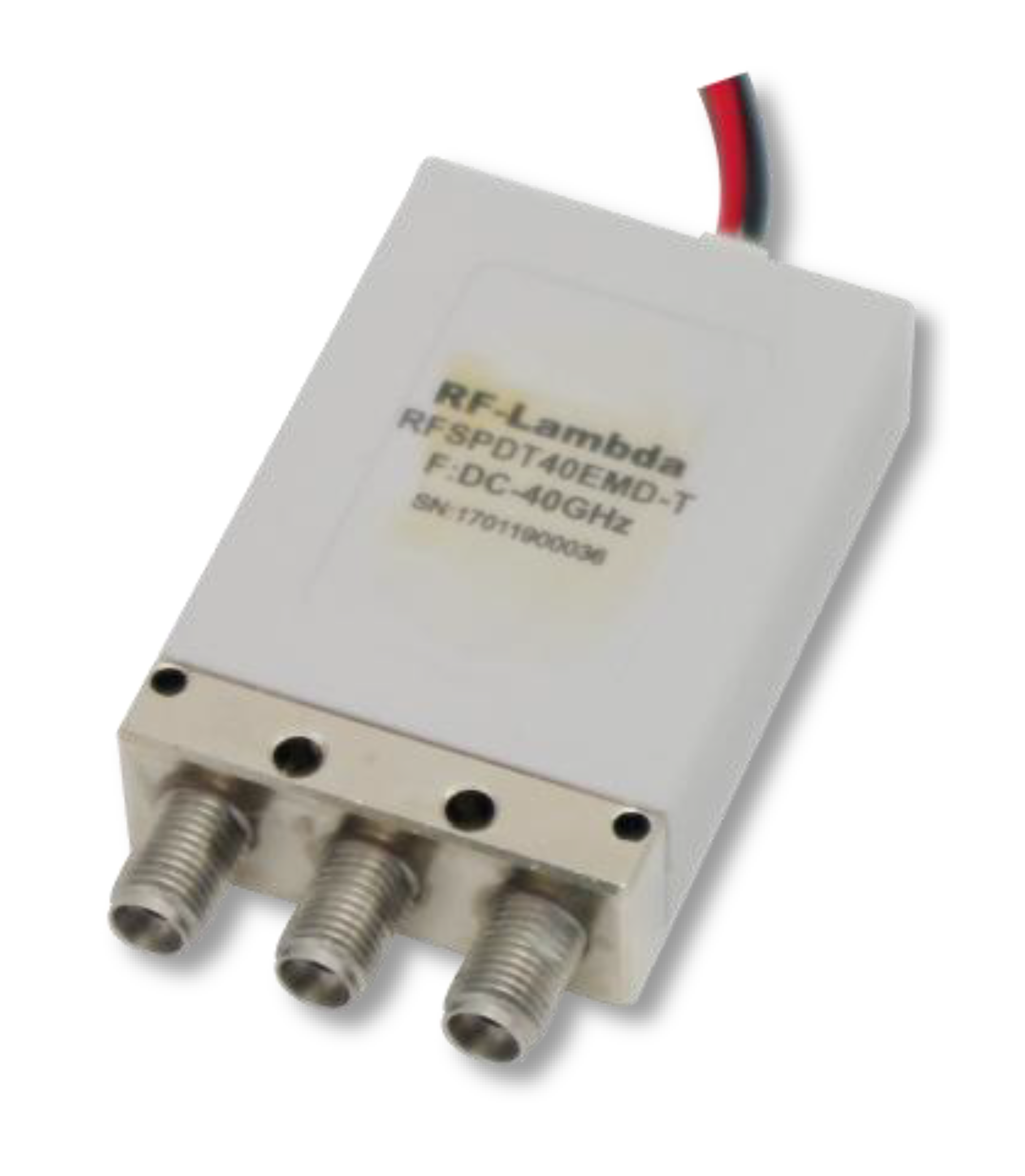

RFSPDT40EMD-S Reflective DC～40GHz SP2T 0.4（DC～10GHz）
0.8 （10～20GHz）
1.0（20～40GHz）		 80（DC～10GHz）
70（10～20GHz）
60（20～40GHz）		 1W 20ms 1 million 2.92mm Ground Datasheet
RFSPDT40EMD-T Reflective DC～40GHz SP2T 0.4（DC～10GHz）
0.8 （10～20GHz）
1.0（20～40GHz）		 80（DC～10GHz）
70（10～20GHz）
60（20～40GHz）		 1W 20ms 1 million 2.92mm TTL 5V Datasheet
RFSPDT50EMB-S Reflective DC～50GHz SP2T 0.4（10MHz～10GHz）
0.8 （10GHz～20GHz）
1.2（20GHz～50GHz）		 85（0.01～10GHz）
77（10～20GHz）
70（20～50GHz）		 1W 20ms 1 million 2.4mm Ground Datasheet
RFSPDT50EMB-T Reflective DC～50GHz SP2T 0.4（10MHz～10GHz）
0.8 （10GHz～20GHz）
1.2（20GHz～50GHz）		 85（0.01～10GHz）
77（10～20GHz）
70（20～50GHz）		 1W 20ms 1 million 2.4mm TTL 5V Datasheet

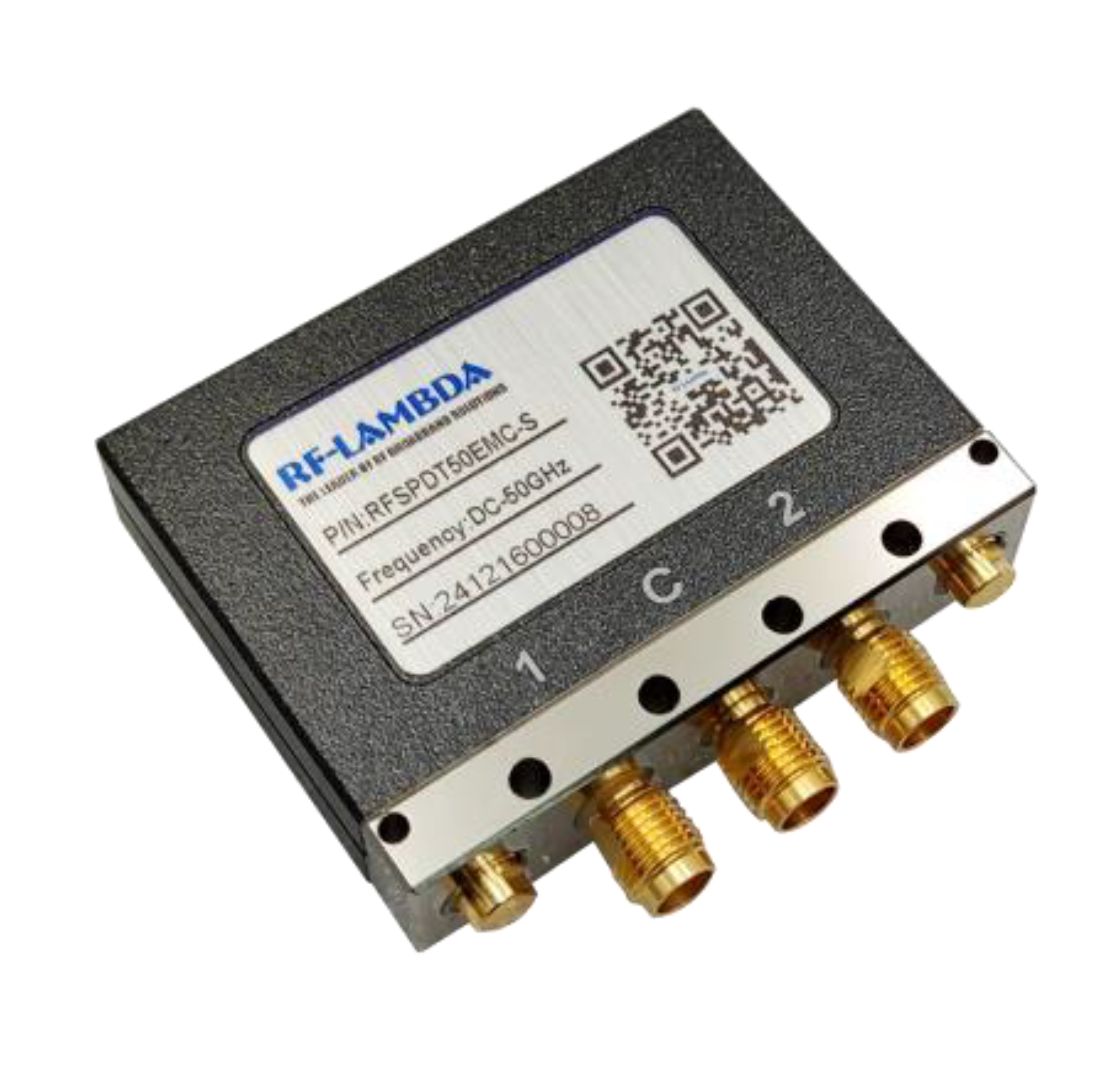

RFSPDT50EMC-S Absorptive DC～50GHz SP2T 0.4（10MHz～10GHz）
0.8 （10GHz～20GHz）
1.2（20GHz～50GHz）		 85（DC～10GHz）
77（10～20GHz）
70（20～50GHz）		 1W 20ms 1 million 2.4mm Ground Datasheet
RFSPDT50EMC-T Absorptive DC～50GHz SP2T 0.4（10MHz～10GHz）
0.8 （10GHz～20GHz）
1.2（20GHz～50GHz）		 85（DC～10GHz）
77（10～20GHz）
70（20～50GHz）		 1W 20ms 1 million 2.4mm TTL 5V Datasheet
RFSPDT67EMB-S Reflective DC～67GHz SP2T 0.6（10MHz～10GHz）
0.8 （10GHz～20GHz）
1.5（20GHz～67GHz）		 85（0.01～10GHz）
77（10～20GHz）
70（20～67GHz）		 1W 20ms 1 million 1.85mm Ground Datasheet
RFSPDT67EMB-T Reflective DC～67GHz SP2T 0.6（10MHz～10GHz）
0.8 （10GHz～20GHz）
1.5（20GHz～67GHz）		 85（0.01～10GHz）
77（10～20GHz）
70（20～67GHz）		 1W 20ms 1 million 1.85mm TTL 5V Datasheet
RFSPDT67EMC-S Absorptive DC～67GHz SP2T 0.6（10MHz～10GHz）
0.8 （10GHz～20GHz）
1.5（20GHz～67GHz）		 85（DC～10GHz）
77（10～20GHz）
70（20～67GHz）		 1W 20ms 1 million 1.85mm Ground Datasheet
RFSPDT67EMC-T Absorptive DC～67GHz SP2T 0.6（10MHz～10GHz）
0.8 （10GHz～20GHz）
1.5（20GHz～67GHz）		 85（DC～10GHz）
77（10～20GHz）
70（20～67GHz）		 1W 20ms 1 million 1.85mm TTL 5V Datasheet
RFSPDT90EMC-S12 Absorptive DC～90GHz SP2T 0.4（DC～10GHz）
0.8 （10～20GHz）
1.25（20～67GHz）
2.5（67～90GHz）		 80（DC～10GHz）
70（10～20GHz）
60（20～67GHz）
55（67～90GHz）		 1W 20ms 0.5 Million 1.0mm Ground Datasheet
RFSPDT90EMC-S24 Absorptive DC～90GHz SP2T 0.4（DC～10GHz）
0.8 （10～20GHz）
1.25（20～67GHz）
2.5（67～90GHz）		 80（DC～10GHz）
70（10～20GHz）
60（20～67GHz）
55（67～90GHz）		 1W 20ms 0.5 Million 1.0mm Ground Datasheet
RFSPDT90EMC-T12 Absorptive DC～90GHz SP2T 0.4（DC～10GHz）
0.8 （10～20GHz）
1.25（20～67GHz）
2.5（67～90GHz）		 80（DC～10GHz）
70（10～20GHz）
60（20～67GHz）
55（67～90GHz）		 1W 20ms 0.5 Million 1.0mm TTL 5V Datasheet
RFSPDT90EMC-T24 Absorptive DC～90GHz SP2T 0.4（DC～10GHz）
0.8 （10～20GHz）
1.25（20～67GHz）
2.5（67～90GHz）		 80（DC～10GHz）
70（10～20GHz）
60（20～67GHz）
55（67～90GHz）		 1W 20ms 0.5 Million 1.0mm TTL 5V Datasheet

English

お電話でのご相談（受付時間：平日9:00～17:00）

03-5450-5311

お問い合わせ
