Signal Generator Extension Modules

Virginia Diodes

概要

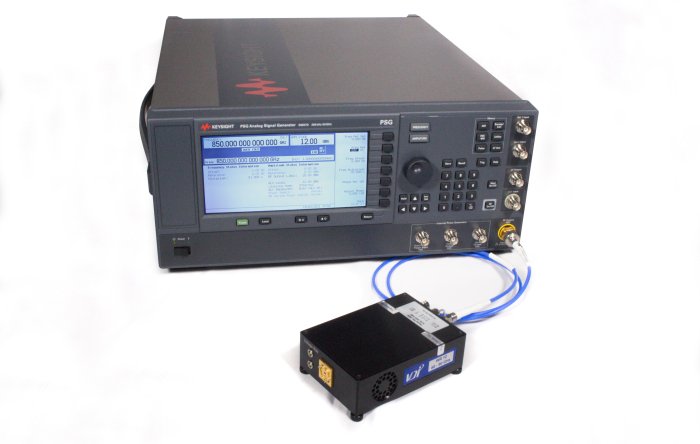

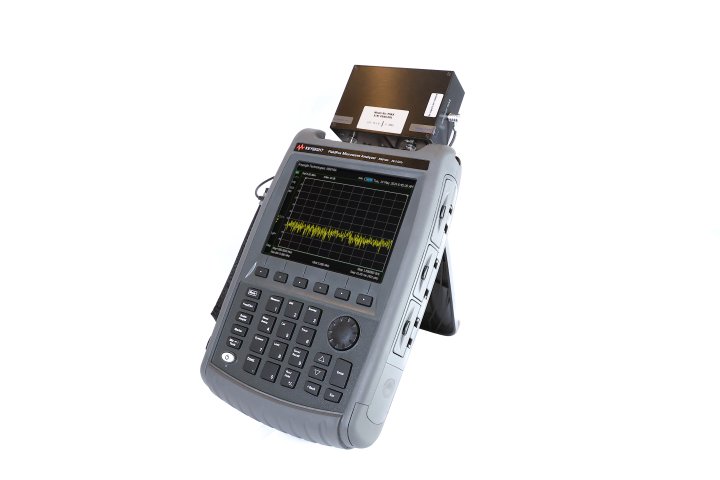

Virginia Diodes(VDI）社の信号発生器拡張（SGX）モジュールはマイクロ波信号発生器の高性能周波数拡張によりTHz帯を提供します。

VDI SGXモジュールは完全な導波路帯域をカバーし、WR15（50〜75 GHz）からWM-164（1.1〜1.5 THz）まで利用可能です。（追加の帯域を開発中です。）

このターンキーでスイープ可能なソリューションは入力周波数と電力要件を満たすあらゆるマイクロ波信号発生器と互換性があります。
特定のモジュールは周波数範囲を拡張するために迅速に交換可能なコンポーネントで構成できます。

標準機能

  • 導波管全帯域カバー
  • 高いテストポート電力
  • 不要な高調波成分は通常-20dBcより優れています
  • TTL制御の最大〜kHzのON / OFF変調
  • 電圧制御 RF減衰
  • スタンドアロン操作または光学テーブルやプローブステーションへの取り付けに適した 8 inx 5 in x 3 in エンクロージャー
  • 9V DC電源

オプション

  • 外部マイクロメーター駆動の可変減衰器（〜0-30dB）
  • 自由空間結合用の出力ホーンアンテナ
  • 導波管テストポート拡張
  • 追加されたPINスイッチによる振幅変調率の向上（最大300 MHz）
  • RFケーブル

DOWNLOAD

Mini SGX (SGX-M) 【New】

標準製品リスト

VDI Mini SGX Standard Product List
 VDI Part #   Band (GHz)    Output Power (dBm)
 Typical  Minimum
WR1.0SGX-M 750-1,100 -16  -26
WR1.5SGX-M 500 - 750 -11  -17
WR2.2SGX-M 330 - 500 -2 -8
WR2.8SGX-M 260 - 400 5  2
WR3.4SGX-M 220 - 330 6 3
WR4.3SGX-M 170 - 260 8 3
WR5.1SGX-M 140 - 220 10 6
WR6.5SGX-M 110 - 170 18  15
WR8.0SGX-M 90 - 140 19 13
WR9.0SGX-M 82 - 125 20 17
WR10SGX-M 75 - 110 20  17
WR12SGX-M 60 - 90 20 17
WR15SGX-M  50 - 75 15 12
WR19SGX-M 40 - 60 19 16
WR28SGX-M  26.5 - 40 20 17
Modular Mini SGX 【New】

迅速に交換可能なコンポーネントを備えたモジュラーミニシグナルジェネレータエクステンダー（SGX-M）を検討してください。
追加のマルチプライヤを購入することにより 170〜1100 GHz（WR9.0SGX-M）または140〜900 GHz（WR10SGX-M）の連続周波数カバレッジが可能です。
標準の再構成可能な広帯域THz信号発生器拡張モジュール（SGX-M）が利用可能です。
お客様は、WR10ベースまたはWR9.0ベースのシステムを約1 THzで動作するように再構成できます。 詳細は下の表をご覧ください。

WR9.0 Modular Mini Signal Generator Extension Module (WR9.0M-SGX-M)

VDI Band Designation Frequency (GHz) RF Input Mode Mult. Factors Typical Output Power Configuration
WR1.0  750 - 1,100  Low   81  ~-16 dBm WR9.0SGX + WR2.8X3 + WR1.0X3
 High  27
WR1.5   500 - 750   Low   54  ~-11 dBm  WR9.0SGX + WR4.3X2 + WR1.5X3
 High  18
WR2.2   340 - 500   Low  36 ~-4 dBm WR9.0SGX + WR4.3X2 + WR2.2X2
 High  12
WR2.8  250 - 375  Low  27   ~+5 dBm WR9.0SGX + WR2.8X3
 High  9
WR4.3  170 - 250  Low  18 ~+10 dBm  WR9.0SGX + WR4.3X2
 High  6
WR9.0  82.5 - 125  Low  9 ~+20 dBm  WR9.0SGX
 High  3



WR10 Modular Mini Signal Generator Extension Module (WR10M-SGX-M)

VDI Band Designation Frequency (GHz) RF Input Mode Mult. Factors Typical Output Power Configuration
WR1.2  660 - 900 Low 54  ~-19 dBm WR10SGX + WR3.4X3 + WR1.2X3
High 27
WR1.5   440 - 660   Low   36  ~-14 dBm  WR10SGX + WR5.1X2 + WR1.5X3
 High  18
WR2.2   330 - 440   Low  24 ~-4 dBm WR10SGX + WR5.1X2 + WR2.2X2
 High  12
WR3.4  220 - 330  Low  18 ~+6 dBm WR10SGX + WR3.4X3
 High  9
WR5.1  140 - 220  Low  12 ~+10 dBm WR10SGX + WR5.1X2
 High  6
WR10  70 - 110  Low  6 ~+20 dBm  WR10SGX
 High  3

SGX

標準製品リスト
   VDI SGX Standard Product List
 VDI Part #   Band (GHz)    Output Power (dBm)
 Typical  Minimum
WM-164(WR0.65)SGX*
 1,100-1,500 -25  -
WR1.0SGX 750-1,100 -23  -33
WR1.5SGX 500 - 750 -21  -27
WR2.2SGX 330 - 500 -10 -16
WR2.8SGX 260 - 400 -6  -12
WR3.4SGX 220 - 330 -2 -6
WR4.3SGX 170 - 260  2  -3
WR5.1SGX 140 - 220 4 0
WR6.5SGX 110 - 170 8  3
WR8.0SGX 90 - 140 9 6
WR9.0SGX 82 - 125 14 10
WR10SGX 75 - 110 14  10
WR12SGX 60 - 90 16 13
WR12SGX-HP 60 - 90 19 15
WR15SGX 50 - 75 20  17
WR15SGX-SE 50 - 75 19  16
WR19SGX 40 - 60 19 -
WR28SGX 26.5 - 40 20 -
VDI Signal Generator Extender (SGX) Module Specifications
 Description Specification Connector
RF Input  Low Frequency (Typical / Damage) 10 dBm / 16 dBm 2.92mm (f)
 High Frequency (Typical / Damage) 0 dBm / 6 dBm   2.4mm (f)
RF Output  VDI Precision Flange See Diagram  UG-387/UM
AC Input  Power Supply (Included) 100-240VAC, 3.5A, 50-60 Hz US or EU
Amplitude Modulation  TTL/AM Input (ON/OFF) 0 - 5 V, up to ~ kHz BNC (f)
RF Attenuation  User Controlled Attenuation (UCA) 0V - full power, 5V - off BNC (f)
External Dimensions  8" x 5" x 3" SGX Mechanical Drawing -
Maximum Weight - 4.0 lbs. -
Moduler SGX

迅速に交換可能なコンポーネントを備えたModular Signal Generator Extender（SGX）を検討してください。
追加のマルチプライヤを購入することにより170〜1100 GHz（WR9.0SGX）または140〜900 GHz（WR10SGX）の連続周波数カバレッジが可能です。
標準の再構成可能で広帯域のTHz信号発生器拡張モジュール（SGX）チェーンが利用可能です。 WR10ベースまたはWR9.0ベースのシステムを約1 THzで動作するように再構成できます。 詳細は下の表をご覧ください。

WR9.0 Modular Signal Generator Extension Module (WR9.0M-SGX)

VDI Band Designation Frequency (GHz) RF Input Mode Mult. Factors Typical Output Power Configuration
WR1.0  750 - 1,100  Low   81  -23 dBm WR9.0SGX + WR2.8X3 + WR1.0X3
 High  27
WR1.5   500 - 750   Low   54  -18 dBm  WR9.0SGX + WR4.3X2 + WR1.5X3
 High  18
WR2.2   340 - 500   Low  36 -10 dBm WR9.0SGX + WR4.3X2 + WR2.2X2
 High  12
WR2.8  250 - 375  Low  27   0 dBm WR9.0SGX + WR2.8X3
 High  9
WR4.3  170 - 250  Low  18 +3 dBm  WR9.0SGX + WR4.3X2
 High  6
WR9.0  82.5 - 125  Low  9 +14 dBm  WR9.0SGX
 High  3


WR10 Modular Signal Generator Extension Module (WR10M-SGX)

VDI Band Designation Frequency (GHz) RF Input Mode Mult. Factors Typical Output Power Configuration
WR1.2  660 - 900 Low 54  -25 dBm WR10SGX + WR3.4X3 + WR1.2X3
High 27
WR1.5   440 - 660   Low   36  -20 dBm  WR10SGX + WR5.1X2 + WR1.5X3
 High  18
WR2.2   330 - 440   Low  24 -10 dBm WR10SGX + WR5.1X2 + WR2.2X2
 High  12
WR3.4  220 - 330  Low  18 -2 dBm WR10SGX + WR3.4X3
 High  9
WR5.1  140 - 220  Low  12 +4 dBm WR10SGX + WR5.1X2
 High  6
WR10  70 - 110  Low  6 +14 dBm  WR10SGX
 High  3

VDI Modular SGX Standard Specifications
 Description Specification Connector
RF Input  Low Freq. (Typical / Damage) 10 dBm / 16 dBm 2.92mm (f)
 High Freq. (Typical / Damage) 0 dBm / 6 dBm   2.4mm (f)
RF Output  VDI Precision Flange  See Diagram  UG-387/UM
AC Input  Power Supply (Included) 100-240VAC, 3.5A, 50-60 Hz US or EU
Amplitude Modulation  TTL/AM Input (ON/OFF) 0 - 5 V, up to ~ kHz BNC (f)
RF Attenuation  User Controlled Attenuation (UCA) 0V - full power, 5V - off BNC (f)
External Dimensions  8" x 5" x 3" Mechanical Drawing -
