Windfreak Technologies

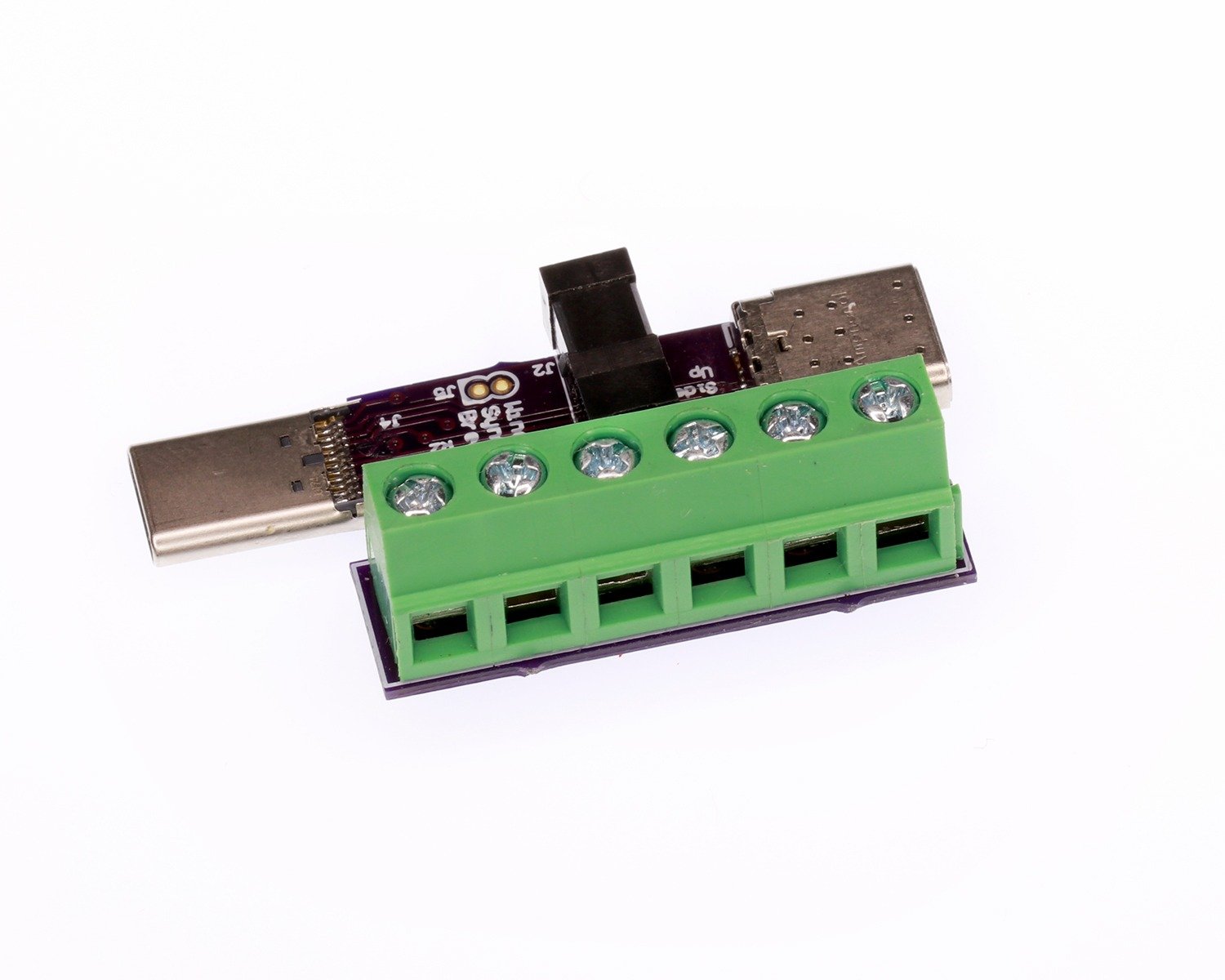

USB-C Breakout Board
USB-C USBブレークアウトボードを使用すると、USB-Cコネクターを備えたWindfreak製品に入力される信号にアクセスできます。

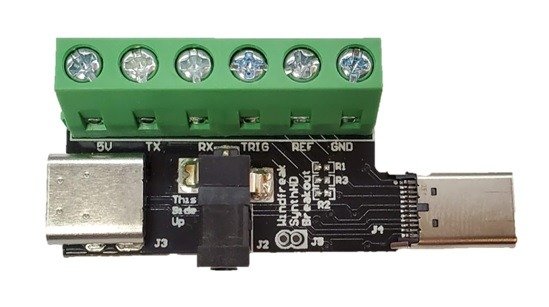

これらの信号は、UART（TXおよびRX）、電源（+5V）、トリガー、基準電圧、およびグランドです。USB信号も通過します。
3つの抵抗位置と切断可能なブリッジにより、電源（USB、ターミナルブロック、またはバレルコネクター）を選択できます。
抵抗ブリッジを切断しない場合は、一度に1つの電源のみを接続するようにしてください。
Windfreak社のUSB-C製品の中には、USB-Cコネクターにトリガー信号とリファレンス信号が搭載されていないものもあります。以下に、Windfreak社のUSB-C製品とその信号の一覧を示します。
- SynthHD Mini：電源、グランド、UART、トリガー入力、リファレンスI/O
- SynthNV Pro：電源、グランド、UART
- SynthHD Pro：グランド、UART
- SynthHD：グランド、UART
このボードはオープン回路基板です。
動作中は金属との接触を避け、ショートによるPCの損傷を防いでください。
また、オープン回路は静電気放電（ESD）による損傷を受けやすくなっています。
ESD対策として、静電気防止ストラップなどのESD対策を実施してください。
注：Windfreak Technologies社のRFシグナルジェネレーターはすべて米国製部品を使用し米国で製造されていますが、これらのシンプルなブレークアウトボードは現在中国で製造されています。
ボード上にはアクティブ部品は搭載されていません。
