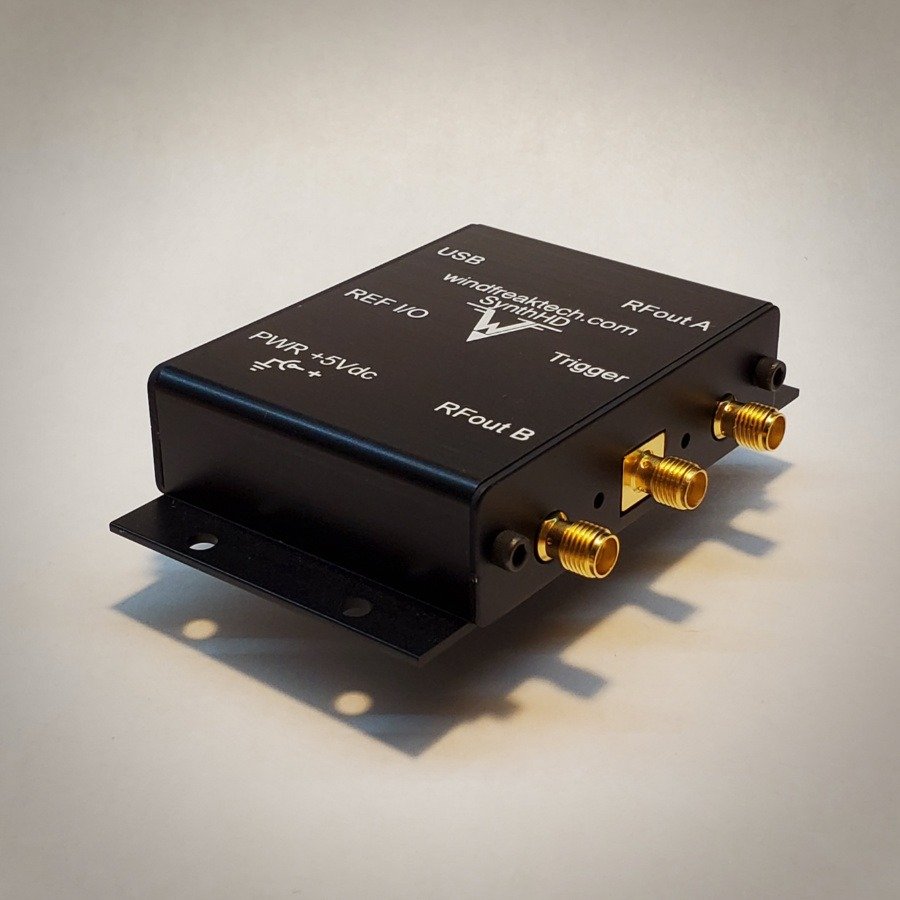

SynthHD（v2）：10MHz～15GHz デュアルチャンネルマイクロ波RFシグナルジェネレーター
- 主な製品特徴
-
- 10MHz～15GHzまでの任意の周波数を0.1Hzの分解能で調整可能
- 校正済み振幅を0.1dBの分解能で最大+20dBmまで、50dB以上の範囲で調整
- 各チャンネルは独立した周波数と振幅の設定が可能で、両方のチャンネルを同じ周波数に設定し、0.1度刻みでフェーズを調整可能
- 各チャンネルでコヒーレントフェーズ制御を行うために、複数のデバイスを積み重ね可能
- 内部動作温度：-40℃～+85℃（-40°F～+185°F）
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- SynthHD（v2）：10MHz～15GHz デュアルチャンネルマイクロ波RFシグナルジェネレーター
Windfreak Technologies
- データシート
- Datasheet Software User Guide
SynthHD（v2）：デュアルチャンネルマイクロ波RFシグナルジェネレーター
SynthHDは、最先端のデュアルチャンネルRFシグナルジェネレーターです。これらのデバイスは、品質、サイズ、価格において、マイクロ波無線周波数ジェネレーターの基準を確立しました。Windfreak Technologies社の製品は、これまでと同様に、米国で設計・製造されています。
SynthHDは、10MHz～15GHzのデュアルチャンネル対応ソフトウェアチューナブルRFシグナルジェネレーターおよび周波数スイーパーで、USBポートを介してWindowsまたはAndroid搭載デバイスから制御および給電されます。
SynthHDの2つの独立したチャンネルは、2つの異なる周波数、または位相の異なる同じ周波数として動作するように構成できます。これにより、アンテナビームステアリングアプリケーションや、イメージ除去周波数変換で一般的に使用される直交信号生成に使用できます。
SynthHDには不揮発性オンボードフラッシュメモリも搭載されているため、任意の周波数、電力、スイープ、変調設定（およびそれらの組み合わせ）で自動的に起動するようにプログラム出来、現場でPCなしで動作させることができます。これにより、RF信号生成ニーズに対応する、高い可搬性、低消費電力、軽量性を備えたソリューションが実現します。
- 製品の特徴
- 10 MHzから15 GHzまで0.1 Hz刻み
- -50 dBmから+20 dBmまで0.01 dBステップで調整可能
- 各チャンネルを独立した周波数と振幅に設定する
- 各チャンネルで0～360度のコヒーレント位相制御を0.01度ステップで実現
- 各チャンネルでコヒーレント位相制御を行うために、複数のデバイスを積み重ねる。
- 内部10MHzまたは27MHzリファレンスを選択するか、外部10～100MHzリファレンスを使用してください。
- パルス、AM、FM内部変調（FMCWレーダーチャープを含む）
- 最小幅1μS、分解能1μSのパルス変調
- DC～10kHzのパルス、AM、FM外部変調
- 強力なトリガーモードにより、PCを接続せずにほとんどの機能を外部からトリガーできます。
- 線形モードおよびリストモード（周波数および振幅ホッピング）スイープには、デュアルチャネル差動スイープが含まれます。
- すべての設定をデバイスに保存して、PCなしで使用できるようにする
- Arduino互換の32ビットARMプロセッサを搭載
- 購入時に完全なLabVIEW GUI実行ファイルとソースコード（下図参照）が付属します。
- Windows、Linux、Androidとの互換性
- 価値とコストパフォーマンスを最大限に高めるため、米国で設計・製造されています。
- 特長・メリット一覧
- デュアル独立チャンネル
- 10MHz～15GHzの範囲で校正済み
- USB経由で制御するオープンソースのLabVIEW GUIソフトウェア
- PCの有無に関わらずハードウェア機能を実行する
- 32ビットARMプロセッサ搭載
- 2チャンネルの周波数、フェーズ、振幅制御
- 直交フェーズ（またはその他のフェーズ）LO信号生成
- 1Hzの周波数分解能
- 各チャンネルで01度のフェーズ制御
- 100μS RFロック時間標準
- 最大出力電力+20dBm
- 0.01dBの振幅分解能
- 50dB以上のパワーコントロール
- ソフトウェアGUI上の絶対電力表示
- 10MHz～100MHzの外部基準入力
- 10MHz、27MHzを選択可能な内部基準出力
- 内部基準精度5ppm
- 内部および外部FM、AM、パルス変調
- パルスFMCWチャープ
- 外部スイープ、ステップ、および変調トリガー
- 500ポイントの周波数および振幅ホップテーブル
- デュアルチャンネル周波数および振幅ロック
- チャンネルの有効化と無効化はエネルギーを節約します
- 5つの超低ノイズリニアレギュレーターを搭載
- RFコネクターを除くサイズは5×2.15インチです。
- USB-Cコネクターを介したUSBまたはUART制御
