SynthNV PRO：12.5MHz～6.4GHz RFディテクター付きRFシグナルジェネレーター
- 主な製品特徴
-
- 高精度に校正された12.5MHz～6.4GHzのRFシグナルジェネレーター、広帯域RFディテクター、およびパワーメーター
- 出力には、最大60 dBcの高調波を減衰させる16バンド高速スイッチング高調波フィルターが搭載
- 低次高調波歪み
- 100μSの大きな周波数ステップ（フェーズ同期からフェーズ同期まで）
- 0.1Hzの周波数ステップサイズ
- 0.01dBの振幅ステップサイズ
- 0.01度の出力フェーズ調整
- 内部動作温度：-40℃～+85℃（-40°F～+185°F）
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- SynthNV PRO：12.5MHz～6.4GHz RFディテクター付きRFシグナルジェネレーター
Windfreak Technologies
- データシート
- Datasheet UART Guide API Guide
SynthND PRO：RFディテクター付きRFシグナルジェネレーター

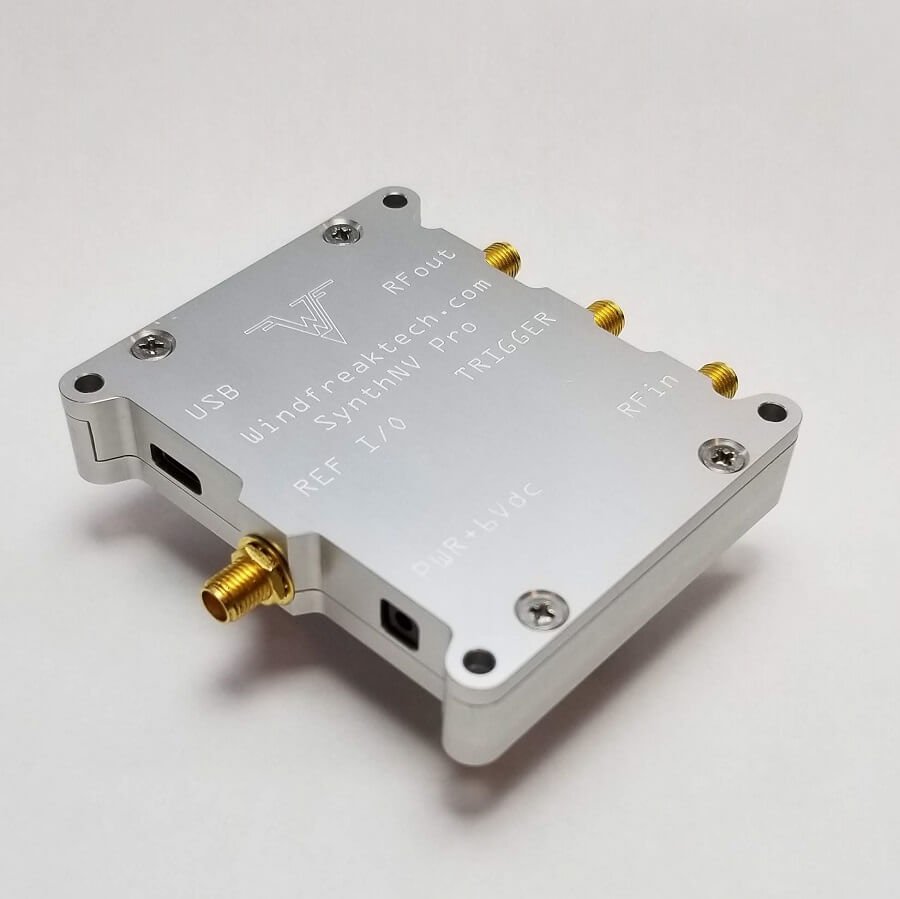

Windfreak Technologies社のSynthNV Proは、12.5MHz～6.4GHzの周波数範囲でソフトウェアによる周波数調整が可能なRFシグナルジェネレーターおよび周波数スイーパーです。
USBポートを介してWindows、Linux、またはAndroidを搭載したデバイスから制御および給電されます。
SynthNV Proには広帯域RFディテクターポートも搭載されており、最大6.4GHz、50dB以上の範囲でRF電力をdBm単位で測定できます。
RFジェネレーター側には、出力高調波を減衰させるためのマルチバンド可変ローパスフィルターが備えられています。
RFシグナルジェネレーター＋RFディテクター
SynthNV PROは、高精度に校正された12.5MHz～6.4GHzのRFシグナルジェネレーターであり、広帯域RFディテクターとパワーメーターも備えています。
SynthNV Proは、フィルター、アンプ、アンテナ、キャビティ、整合回路などのRFデバイスの透過応答と反射応答（外部のサードパーティ製方向性結合器が必要）の両方について、スカラーネットワーク解析を実行します。
周波数をRFoutに設定し、1ポイントあたり150μSでRFinスイープを測定します。
特筆すべきは、SynthNV PROの出力には、最大60dBcの高調波を減衰させる16バンドの高速スイッチング高調波フィルターが搭載されていることです。
- 製品の特徴
- 低次高調波歪み
- 100μSの大きな周波数ステップ（フェーズ同期からフェーズ同期まで）
- 0.1Hzの周波数ステップサイズ
- 0.01dBの振幅ステップサイズ
- 0.01度の出力フェーズ調整
- 電力測定入力における瞬時値、ピーク値、平均値
- 送信機と受信機の両方に周波数依存のキャリブレーション機能を内蔵
- 内部変調および外部変調によるFM、AM、パルス
- 500ポイントの周波数と電力ホップルックアップテーブル
- 一定の周波数ステップまたはパーセンテージでスイープします。
- スイープ変調またはステップ変調波形
- 強力な外部トリガー
- 内蔵スピーカーは、RF入力電力に応じて音程を変化させることができます。（盗聴器の検知や可聴音による音程調整フィードバックなど）
- ネットワークアナライザーアプリには、音声周波数選択フィードバック機能も備わっています。
- OLEDディスプレイのオプションも検討中（未定）
- UART制御オプション（USB-Cコネクター経由）
- RS485、RS232、Wi-Fi、イーサネットをUARTブリッジに変換するUSB-Cアダプターの開発計画
- 浮動小数点演算ユニットを搭載した高速32ビットARMプロセッサー
- 電力ディテクター用12ビットADC、分解能0.05dB未満
- デジタル温度補正
- シールド付き受信機でアイソレーションを向上

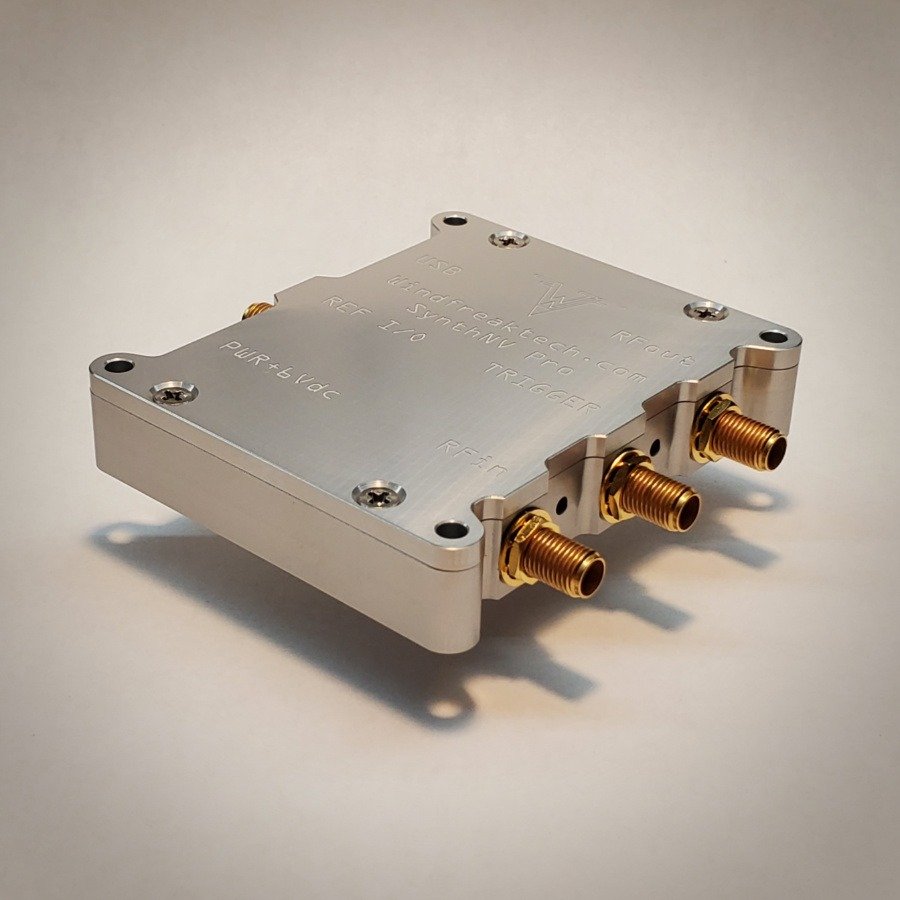

- 積み重ね可能な高品質の削り出しアルミニウム製筐体
- 電源コネクターまたはUSB Type-C経由での低消費電力
- WindowsオープンソースGUIまたはコマンドラインLinuxおよびAndroidコントロール
- 米国で設計・製造され、コストパフォーマンスを最大限に高めています。
- カスタムファームウェアおよびハードウェアオプションについては、お問い合わせください。
- 90日間リスクなしでお試しください
- CE認証
- 特長・メリット一覧
- 校正済みのRF入力と出力
- 低次高調波歪み
- 瞬時電力、ピーク電力、平均電力ディテクター
- USB経由で制御するオープンソースのLabVIEW GUIソフトウェア

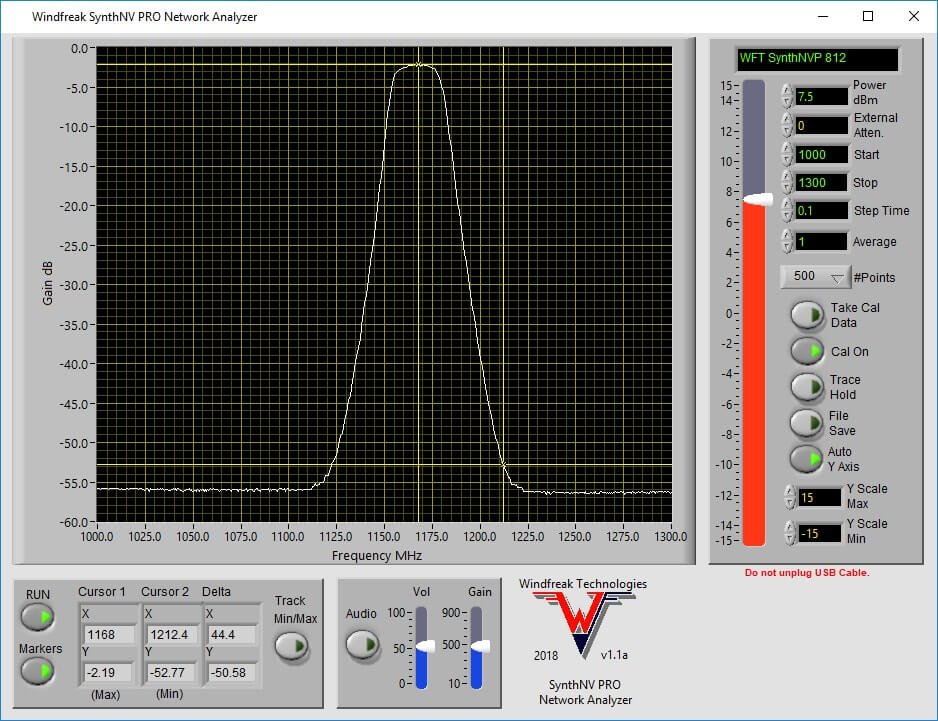

- オープンソースのLabVIEWネットワークアナライザーアプリケーション
- PCの有無に関わらずハードウェア機能を実行する
- 発電機の周波数、フェーズ、振幅制御
- ジェネレーターの振幅分解能0.01dB
- 1Hzの周波数分解能
- 01度フェーズ制御
- 100μS RFロック時間標準
- 標準的な掃引速度は1ステップあたり250μSです。
- 最大出力電力+15dBm
- 50dB以上のパワーコントロール
- 10MHz～100MHzの外部基準入力
- 10MHz、27MHzを選択可能な内部基準出力
- 内部基準精度5ppm
- 内部および外部FM、AM、パルス変調
- パルスFMCWチャープ
- 外部スイープ、ステップ、および変調トリガー
- 500ポイントの周波数および振幅ホップテーブル
- チャンネルの有効化と無効化はエネルギーを節約します
- RFコネクターを除くサイズは5×2.15インチです。
- USB-Cコネクターを介したUSBまたはUART制御
- USB-Cまたは5Vコネクターで給電
- 32ビットARMプロセッサー搭載
