SynthHD PRO（v2）：10MHz～24GHz デュアルチャンネルマイクロ波RFシグナルジェネレーター
- 主な製品特徴
-
- 10MHz～24GHzまで0.1Hz刻み
- 電気性能を向上させ、より過酷な環境での使用に適した削り出しアルミニウムケース
- SynthHD PROは100μSの周波数ステップ時間を完備
- CE認証
- 簡単に積み重ね可能
- 内部動作温度：-40℃～+85℃（-40°F～+185°F）
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- 計測機器
- Windfreak Technologies
- SynthHD PRO（v2）：10MHz～24GHz デュアルチャンネルマイクロ波RFシグナルジェネレーター
Windfreak Technologies

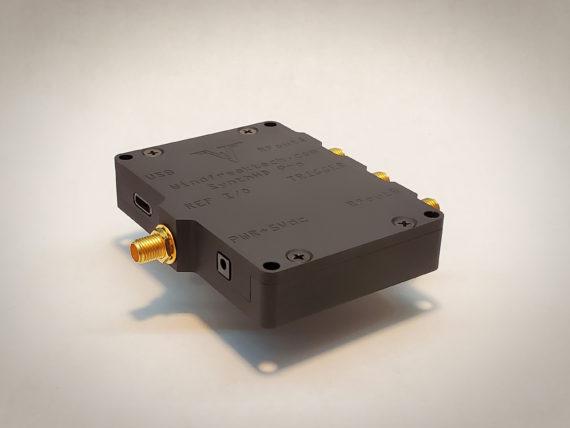

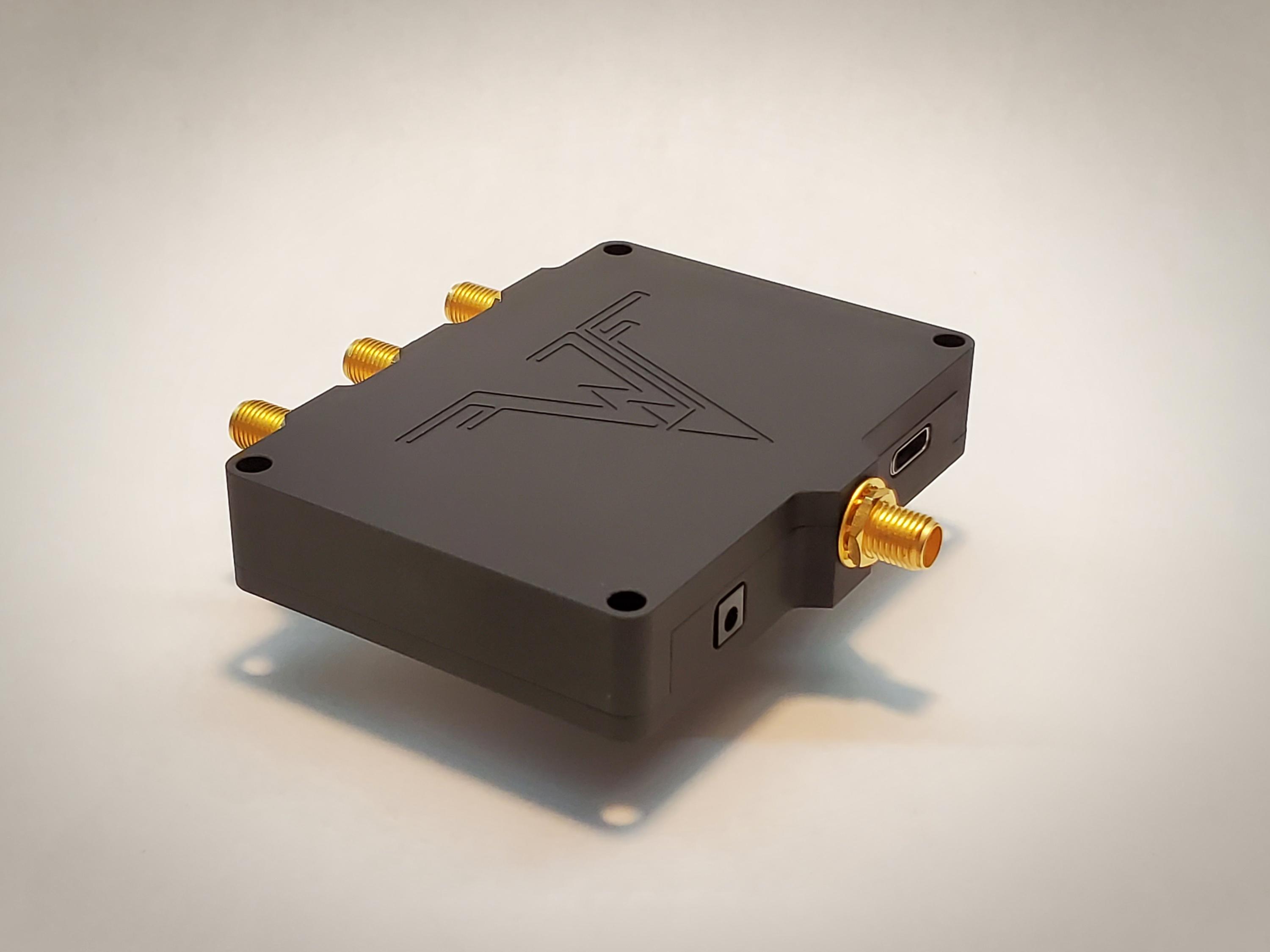

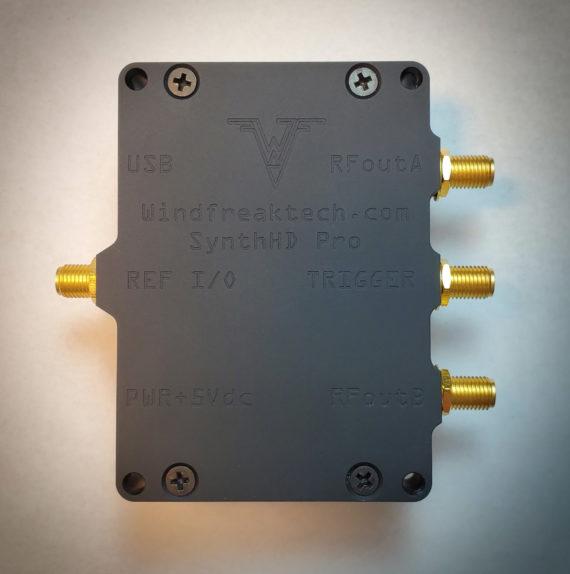

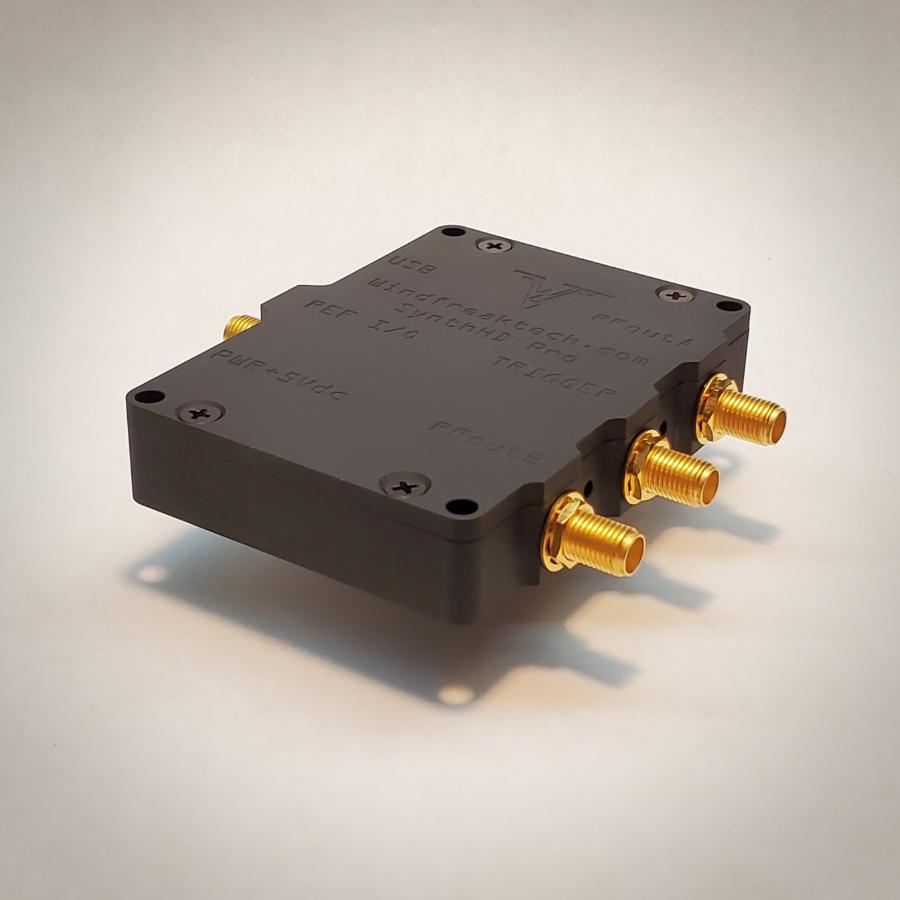

SynthHD PRO：デュアルチャンネルマイクロ波RFシグナルジェネレーター
Windfreak Technologies社のSynthHD PROは、10MHz～24GHzのデュアルチャンネル対応のソフトウェアチューニング可能なRFシグナルジェネレーターおよび周波数スイーパーで、USBポートを介してWindowsまたはAndroid搭載デバイスから制御および給電されます。
SynthHD PROの2つの独立したチャンネルは、2つの異なる周波数、または位相の異なる同じ周波数で動作するように構成できます。これにより、アンテナビームステアリングアプリケーションや、イメージ除去周波数変換で一般的に使用される直交信号生成に使用できます。
SynthHD PROは不揮発性のオンボードフラッシュメモリを搭載しているため、任意の周波数、出力、スイープ、変調設定（およびそれらの組み合わせ）で自動的に起動するようにプログラムでき、現場でPCなしで動作させることができます。これにより、RF信号生成のニーズに対応する、高い可搬性、低消費電力、軽量性を備えたソリューションが実現します。
SynthHD Proは低価格ながら、優れた性能と高い信頼性を期待できます。
- 製品の特徴
- 10MHzから24GHzまで0.1Hz刻み
- -40dBm～+18dBm（標準値）、0.01dBステップ
- 各チャンネルを独立した周波数と振幅に設定する
- 各チャンネルで0～360度のコヒーレント位相制御を0.01度単位で実現
- 各チャンネルでコヒーレント位相制御を行うために、複数のデバイスを積み重ねる。
- 内部10MHz、27MHzリファレンスを選択するか、外部10～100MHzリファレンスを使用してください。
- パルス、AM、FM内部変調（FMCWレーダーチャープを含む）
- 最小幅1μS、分解能1μSのパルス変調
- DC～10kHzのパルス、AM、FM外部変調
- 強力なトリガーモードにより、PCを接続せずにほとんどの機能を外部からトリガーできます。
- 線形モード、リストモード（周波数、振幅ホッピング）スイープには、デュアルチャネル差動スイープが含まれます。
- すべての設定をデバイスに保存して、PCなしで使用できるようにする
- Arduino互換の32ビットARMプロセッサを搭載
- 購入時に完全なLabVIEW GUI実行ファイルとソースコード（下図参照）が付属します。
- Windows、Linux、Androidとの互換性
- 価値とコストパフォーマンスを最大限に高めるため、米国で設計・製造されています。
- 特長・メリット一覧
- 10MHz～20GHzの振幅校正
- USB経由で制御するオープンソースのLabview GUIソフトウェア
- PCの有無に関わらずハードウェア機能を実行する
- 32ビットARMプロセッサ搭載
- 2チャンネルの周波数、フェーズ、振幅制御
- 直交フェーズ（またはその他のフェーズ）LO信号生成
- 1Hzの周波数分解能
- 各チャンネルで01度のフェーズ制御
- 100μS RFロック時間標準
- 最大出力電力+20dBm
- 0.01dBの振幅分解能
- 50dB以上のパワーコントロール
- ソフトウェアGUI上の絶対電力表示
- 10MHz～100MHzの外部基準入力
- 10MHz、27MHzを選択可能な内部基準出力
- 内部基準精度5ppm
- 内部・外部FM、AM、パルス変調
- パルスFMCWチャープ
- 外部スイープ、ステップ、モジュレーショントリガー
- 500ポイントの周波数、振幅ホップテーブル
- デュアルチャンネル周波数、振幅ロック
- チャンネルの有効化/無効化でエネルギーを節約
- 5つの超低ノイズリニアレギュレーターを搭載
- RFコネクターを除く0×2.15インチ
- USB-Cコネクターを介したUSB、UART制御
- 20GHz～24GHzまでの動作は校正されていません。
- 色：黒
