シグナルジェネレータ用エクステンションモジュール(SGX)
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- シグナルジェネレータ用エクステンションモジュール(SGX)
Virginia Diodes 【VDI】
概要
Virginia Diodes(VDI）社の信号発生器拡張（SGX）モジュールはマイクロ波信号発生器の高性能周波数拡張によりTHz帯を提供します。
VDI SGXモジュールは完全な導波路帯域をカバーし、WR15（50〜75 GHz）からWM-164（1.1〜1.5 THz）まで利用可能です。（追加の帯域を開発中です。）
このターンキーでスイープ可能なソリューションは入力周波数と電力要件を満たすあらゆるマイクロ波信号発生器と互換性があります。
特定のモジュールは周波数範囲を拡張するために迅速に交換可能なコンポーネントで構成できます。
標準機能
- 導波管全帯域カバー
- 高いテストポート電力
- 不要な高調波成分は通常-20dBcより優れています
- TTL制御の最大〜kHzのON / OFF変調
- 電圧制御 RF減衰
- スタンドアロン操作または光学テーブルやプローブステーションへの取り付けに適した 8 inx 5 in x 3 in エンクロージャー
- 9V DC電源
オプション
- 外部マイクロメーター駆動の可変減衰器（〜0-30dB）
- 自由空間結合用の出力ホーンアンテナ
- 導波管テストポート拡張
- 追加されたPINスイッチによる振幅変調率の向上（最大300 MHz）
- RFケーブル
ダウンロード
Mini SGX (SGX-M)
標準製品リスト
VDI Mini SGX Standard Product List
| VDI Part # | Band (GHz) | Output Power (dBm) Typical |
Output Power (dBm) Minimum |
|---|---|---|---|
| WR1.0SGX-M | 750 - 1,100 | -16 | -26 |
| WR1.5SGX-M | 500 - 750 | -11 | -17 |
| WR2.2SGX-M | 330 - 500 | -2 | -8 |
| WR2.8SGX-M | 260 - 400 | 5 | 2 |
| WR3.4SGX-M | 220 - 330 | 6 | 3 |
| WR4.3SGX-M | 170 - 260 | 8 | 3 |
| WR5.1SGX-M | 140 - 220 | 10 | 6 |
| WR6.5SGX-M | 110 - 170 | 18 | 15 |
| WR8.0SGX-M | 90 - 140 | 19 | 13 |
| WR9.0SGX-M | 82 - 125 | 20 | 17 |
| WR10SGX-M | 75 - 110 | 20 | 17 |
| WR12SGX-M | 60 - 90 | 20 | 17 |
| WR15SGX-M | 50 - 75 | 15 | 12 |
| WR19SGX-M | 40 - 60 | 19 | 16 |
| WR28SGX-M | 26.5 - 40 | 20 | 17 |

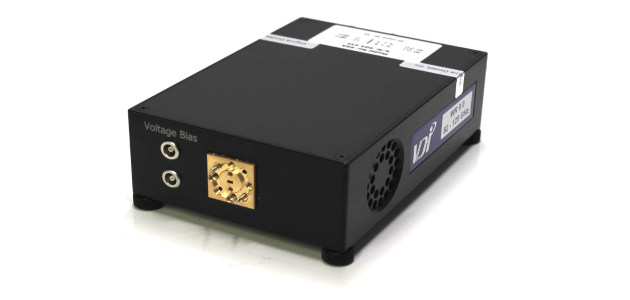

Modular Mini SGX
迅速に交換可能なコンポーネントを備えたモジュラーミニシグナルジェネレータエクステンダー（SGX-M）を検討してください。 追加のマルチプライヤを購入することにより 170〜1100 GHz（WR9.0SGX-M）または140〜900 GHz（WR10SGX-M）の連続周波数カバレッジが可能です。 標準の再構成可能な広帯域THz信号発生器拡張モジュール（SGX-M）が利用可能です。 お客様は、WR10ベースまたはWR9.0ベースのシステムを約1 THzで動作するように再構成できます。 詳細は下の表をご覧ください。WR9.0 Modular Mini Signal Generator Extension Module (WR9.0M-SGX-M)
| VDI Band Designation | Frequency (GHz) | RF Input Mode | Mult. Factors | Typical Output Power | Configuration |
|---|---|---|---|---|---|
| WR1.0 | 750 - 1,100 | Low | 81 | ~-16 dBm | WR9.0SGX + WR2.8X3 + WR1.0X3 |
| WR1.0 | 750 - 1,100 | High | 27 | ~-16 dBm | WR9.0SGX + WR2.8X3 + WR1.0X3 |
| WR1.5 | 500 - 750 | Low | 54 | ~-11 dBm | WR9.0SGX + WR4.3X2 + WR1.5X3 |
| WR1.5 | 500 - 750 | High | 18 | ~-11 dBm | WR9.0SGX + WR4.3X2 + WR1.5X3 |
| WR2.2 | 340 - 500 | Low | 36 | ~-4 dBm | WR9.0SGX + WR4.3X2 + WR2.2X2 |
| WR2.2 | 340 - 500 | High | 12 | ~-4 dBm | WR9.0SGX + WR4.3X2 + WR2.2X2 |
| WR2.8 | 250 - 375 | Low | 27 | ~+5 dBm | WR9.0SGX + WR2.8X3 |
| WR2.8 | 250 - 375 | High | 9 | ~+5 dBm | WR9.0SGX + WR2.8X3 |
| WR4.3 | 170 - 250 | Low | 18 | ~+10 dBm | WR9.0SGX + WR4.3X2 |
| WR4.3 | 170 - 250 | High | 6 | ~+10 dBm | WR9.0SGX + WR4.3X2 |
| WR9.0 | 82.5 - 125 | Low | 9 | ~+20 dBm | WR9.0SGX |
| WR9.0 | 82.5 - 125 | High | 3 | ~+20 dBm | WR9.0SGX |
WR10 Modular Mini Signal Generator Extension Module (WR10M-SGX-M)
| VDI Band Designation | Frequency (GHz) | RF Input Mode | Mult. Factors | Typical Output Power | Configuration |
|---|---|---|---|---|---|
| WR1.2 | 660 - 900 | Low | 54 | ~-19 dBm | WR10SGX + WR3.4X3 + WR1.2X3 |
| WR1.2 | 660 - 900 | High | 27 | ~-19 dBm | WR10SGX + WR3.4X3 + WR1.2X3 |
| WR1.5 | 440 - 660 | Low | 36 | ~-14 dBm | WR10SGX + WR5.1X2 + WR1.5X3 |
| WR1.5 | 440 - 660 | High | 18 | ~-14 dBm | WR10SGX + WR5.1X2 + WR1.5X3 |
| WR2.2 | 330 - 440 | Low | 24 | ~-4 dBm | WR10SGX + WR5.1X2 + WR2.2X2 |
| WR2.2 | 330 - 440 | High | 12 | ~-4 dBm | WR10SGX + WR5.1X2 + WR2.2X2 |
| WR3.4 | 220 - 330 | Low | 18 | ~+6 dBm | WR10SGX + WR3.4X3 |
| WR3.4 | 220 - 330 | High | 9 | ~+6 dBm | WR10SGX + WR3.4X3 |
| WR5.1 | 140 - 220 | Low | 12 | ~+10 dBm | WR10SGX + WR5.1X2 |
| WR5.1 | 140 - 220 | High | 6 | ~+10 dBm | WR10SGX + WR5.1X2 |
| WR10 | 70 - 110 | Low | 6 | ~+20 dBm | WR10SGX |
| WR10 | 70 - 110 | High | 3 | ~+20 dBm | WR10SGX |
