スペクトラムアナライザー拡張モジュール（SAX、PSAX）
- 主な製品特徴
-
- 導波管全帯域カバー
- 低変換損失およびノイズ指数
- ブロックダウンコンバージョン用の最大40GHzのブロードバンドIF
- 6インチ×3.5インチ×1.5インチの筐体は、単体での使用、または光学テーブルやプローブへの取り付けに最適
- 9V DC電源アダプター付属
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- スペクトラムアナライザー拡張モジュール（SAX、PSAX）
Virginia Diodes Inc.
- データシート
- VDI-731.3-Mini-SAX-Manual-1 VDI-Mini-SAX-Specifications-2025.09.14 VDI-731.5-SAX-Z-M-Product-Manual PSAX-Module-Datasheet-2025.06.03 Application-Note-Setup-VDI-SAX-Module-as-External-Mixer-on-Keysight-Signal-Analyzer App-Note-SAX-Z-M-External-Mixer-Setup Application_Note_-_Noise_Figure_Measurement_with_VDI_NS_and_SAX

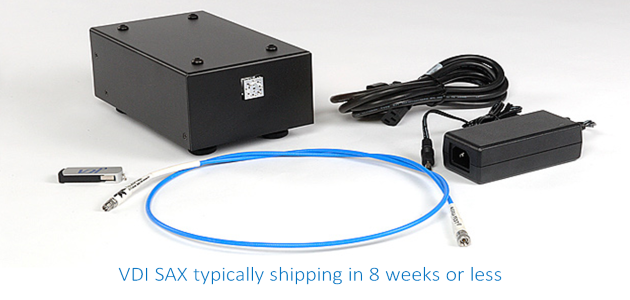

Spectrum Analyzer Extension Modules
Virginia Diodes Inc.社（VDI）のスペクトラムアナライザー拡張（SAX）モジュールは、高性能な広帯域ダウンコンバージョン機能と、マイクロ波スペクトラムアナライザーの周波数をテラヘルツ（THz）帯域まで拡張する機能を提供します。
Virginia Diodes Inc.社のSAXモジュールは導波管帯域全体をカバーし、WR28（26～40GHz）からWR1.0（750～1100GHz）までの周波数帯域に対応しており、さらに他の帯域も開発中です。

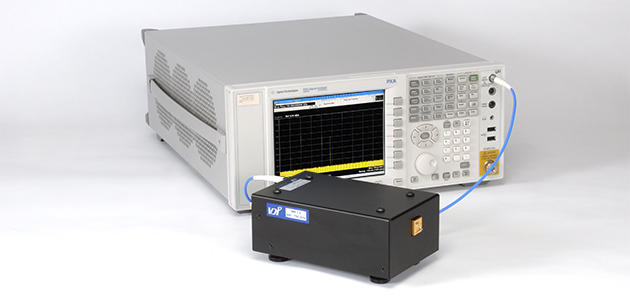

スペクトラムアナライザー拡張モードの場合、このターンキー方式のスイープ可能なソリューションは、外部ミキサーオプションを備えたほとんどの最新のスペクトラムアナライザと互換性があります。
ブロックダウンコンバージョンおよびアップコンバージョンの場合、SAXモジュールは、入力周波数と電力要件を満たすLOシグナルジェネレーターによって駆動できます。
オプション
- ブロックアップコンバージョン用のIF入力ポート
- アップコンバージョンオプションで使用するアンプとフィルター
- 外部マイクロメーター駆動可変アッテネーター（約0～30dB）
- 自由空間結合用出力ホーンアンテナ
- 導波管テストポート拡張（1,2インチ）
- 高感度
Portable Spectrum Analyzer Extenders（PSAX）
Virginia Diodes, Inc.社（VDI）のポータブルスペクトラムアナライザー拡張モジュール（PSAX）は、最新のハンドヘルド/ポータブルスペクトラムアナライザーソリューション（Keysight、FieldFoxなど）の性能を、50GHz～170GHzの周波数範囲、WR-15（50～75GHz）～WR-6.5（110～170GHz）の周波数帯域で拡張するために使用されます。
より高周波のPSAXモジュールも利用可能です。
高周波のPSAXモジュールを動作させるには、外部バッテリーまたは電源が必要になる場合があります。
製品ラインナップ

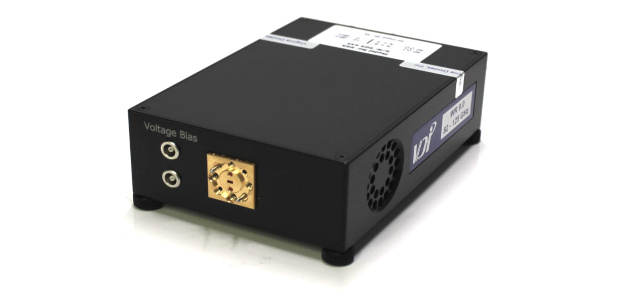

VDI Mini SAX Standard Product List
| Model | Band（GHz） | Typical SSB Conversion Loss（dB） Intrinsic Mixer※1※2 |
Maximum IF Frequency （Typical, GHz）※3 |
|---|---|---|---|
| WR0.51SAX-M | 1,400～2,200 | 60 | 40 |
| WR0.65SAX-M | 1,100～1,500 | 33 | 40 |
| WR1.0SAX-M | 750～1,100 | 25 | 40 |
| WR1.5SAX-M | 500～750 | 18 | 40 |
| WR2.2SAX-M | 330～500 | 14 | 40 |
| WR2.8SAX-M | 260～400 | 13 | 40 |
| WR3.4SAX-M | 220～330 | 12 | 40 |
| WR4.3SAX-M | 170～260 | 11 | 26 |
| WR5.1SAX-M | 140～220 | 11 | 22 |
| WR6.5SAX-M | 110～170 | 10 | 17 |
| WR8.0SAX-M | 90～140 | 10 | 14 |
| WR10SAX-M | 75～110 | 10 | 11 |
| WR12SAX-M | 60～90 | 10 | 9 |
| WR15SAX-M | 50～75 | 10 | 7.5 |
| WR19SAX-M | 40～60 | 9 | 6 |
| WR28SAX-M | 26～40 | 9 | 4 |
SAX-Z-M（アンリツ専用モデル）
※本モジュールは、アンリツMS28x0A系シグナルアナライザーに専用ソフトウェアオプションを追加することでご使用いただけます。
SAX-Z-M Product List
| Model | Band（GHz） | Typical SSB Conversion Loss（dB） Intrinsic Mixer※1※2 |
Maximum IF Frequency （Typical, GHz）※3 |
|---|---|---|---|
| WR3.4SAX-Z-M | 220～330 | 12 | 40 |
| WR4.3SAX-Z-M | 170～260 | 11 | 26 |
| WR5.1SAX-Z-M | 140～220 | 11 | 22 |
| WR6.5SAX-Z-M | 110～170 | 10 | 17 |
| WR8.0SAX-Z-M | 90～140 | 10 | 14 |
| WR10SAX-Z-M | 75～110 | 10 | 11 |
| WR12SAX-Z-M | 60～90 | 10 | 9 |
| WR15SAX-Z-M | 50～75 | 10 | 7.5 |
| WR19SAX-Z-M | 40～60 | 9 | 6 |
※2：WR-15、WR-12、WR-10 SAX-Mの最大変換損失は、IF増幅後のハイIFポートで4dBです。
Portable Spectrum Analyzer Extenders（PSAX）
| Model | WR15PSAX | WR12PSAX | WR10PSAX | WR8.0PSAX | WR6.5PSAX |
|---|---|---|---|---|---|
| RF Frequency Band （GHz） |
50～75 | 60～90 | 75～110 | 90～140 | 110～170 |
| RF Power Limits （dBm, P1dB, est./Damage, typ.） |
-10 / +17 | -10 / +17 | -10 / +17 | -10 / +13 | -10 / +13 |
| Maximum IF Frequency （GHz） |
7.5 | 9 | 10 | 10 | 10 |
| SSB Conversion Loss （typ.） |
-10 | -10 | -10 | -10 | -10 |
| Noise Figure （dB, typ., est.） |
12 | 12 | 12 | 13 | 13 |
| LO Harmonic Factor | 6 | 6 | 6 | 12 | 12 |
| Current Draw （mA, typical, @ +5.5V） |
300 | 300 | 500 | 550 | 400 |
