- 主な製品特徴
-
- シングルスイッチDC電源とケーブル
- 電子出力電力制御（0-5 VDC入力）
- 電子TTL AM変調

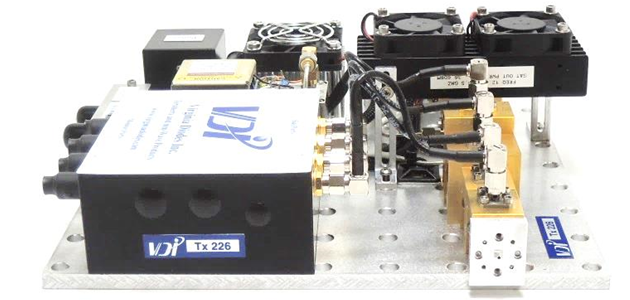

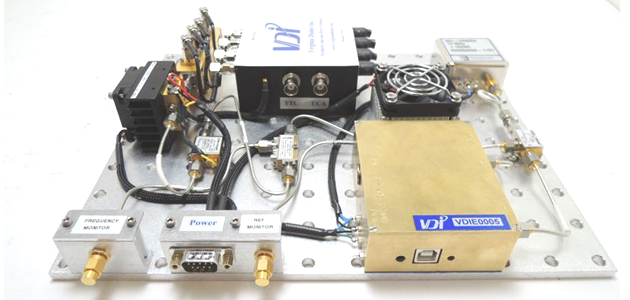

- 光学マウント用の穴が開いたプレート上に構成
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- Tx/Rxモジュール
- 【カスタム】トランスミッターシステム
Virginia Diodes (VDI) 社は50GHz〜3THzをカバーする幅広いミリ波送信システムを提供します。これらのシステムにはVDIの周波数逓倍器が組み込まれており、市販の増幅器やマイクロ波源/発振器と組み合わせられています。
VDI送信システムは、次の2つのカテゴリのいずれかに分類されます。
1. アンプ/マルチプライヤチェーン（AMC）
- お客様が用意した低周波入力信号が必要（通常<20GHz、10dBm）
2. 送信機（Tx）
- AMCを低周波ソースと統合します。
送信システムは高出力または導波管周波数帯域動作用に設計されています。高出力システムはVDIのDシリーズ周波数ダブラー（D52、D102など）を使用して、最大の逓倍器効率と電力処理を実現します。導波管周波数全帯域送信システムはVDIのWRシリーズ周波数ダブラーまたはトリプラーを利用しますが効率は低くなる分、広帯域機能を備えています。
標準アンプ/乗算器チェーン
VDI信号発生器拡張（SGX）モジュールは、8インチ×5インチ×3インチのブラックボックスで導波管帯域全体をカバーする増幅器／逓倍器チェーンの製品ラインです。これらのユニットは、従来の信号発生器をミリ波およびテラヘルツ帯域まで拡張するために使用されます。
170～1100GHzまたは140～900GHzをカバーするSGXモジュール
お客様は、迅速に交換可能なコンポーネントを備えたモジュール式の信号発生器拡張（SGX）設計をご検討いただけます。この構成は、複数の周波数帯域をカバーしながら、ターンキー操作を実現します。
VDIカスタムソースのパフォーマンス
グラフは、VDIが開発したカスタムソースの例をいくつか示しています。これはVDIの機能のほんの一部に過ぎません。VDIは出力電力と帯域幅の改善に継続的に取り組んでいます。 出力周波数と出力電力の要件については、弊社までお問い合わせください。
