特徴
最大2.5mの遠方場まで測定可能な、ミリ波およびサブTHz帯OTAアンテナ試験用のベンチトップ型電波暗箱です。
56cm（22インチ）の大型内部空洞は、大型のDUTや、レーダー試験など広いスペースを必要とするテストケースの試験に最適です。
MBX33R、MBX32E、MBX32CTRなどの包括的なテストソリューションも、MBX3xベースチャンバーを理想的なサイズで使用します。GIM04H-300、GIM04H-380、GIM05H-440などのポジショナーが必要な場合は、MBX3xチャンバーを使用してください。
MBX3xには3Dアンテナポジショナーが標準装備されています。また、スタンドアロンチャンバーとして購入して、他のMilliBoxポジショナーやお手持ちのポジショナーと組み合わせて使用することも可能です。
アプリケーション
- 24GHz レーダー
- 5G（NR）ミリ波
- 60GHz、802.11ad、802.11ay
- 77GHz 自動車用レーダー
- 81GHz レーダー
- 18 GHz〜95 GHz その他 mmWave 製品
使用例
- ビームフォーミング3Dキャプチャ
- 無線ミリ波測定
- アンテナアレイ性能試験
- ビームカバレッジ評価
- インシステムアンテナの配置
- 生産ライン検査
DOWNLOAD

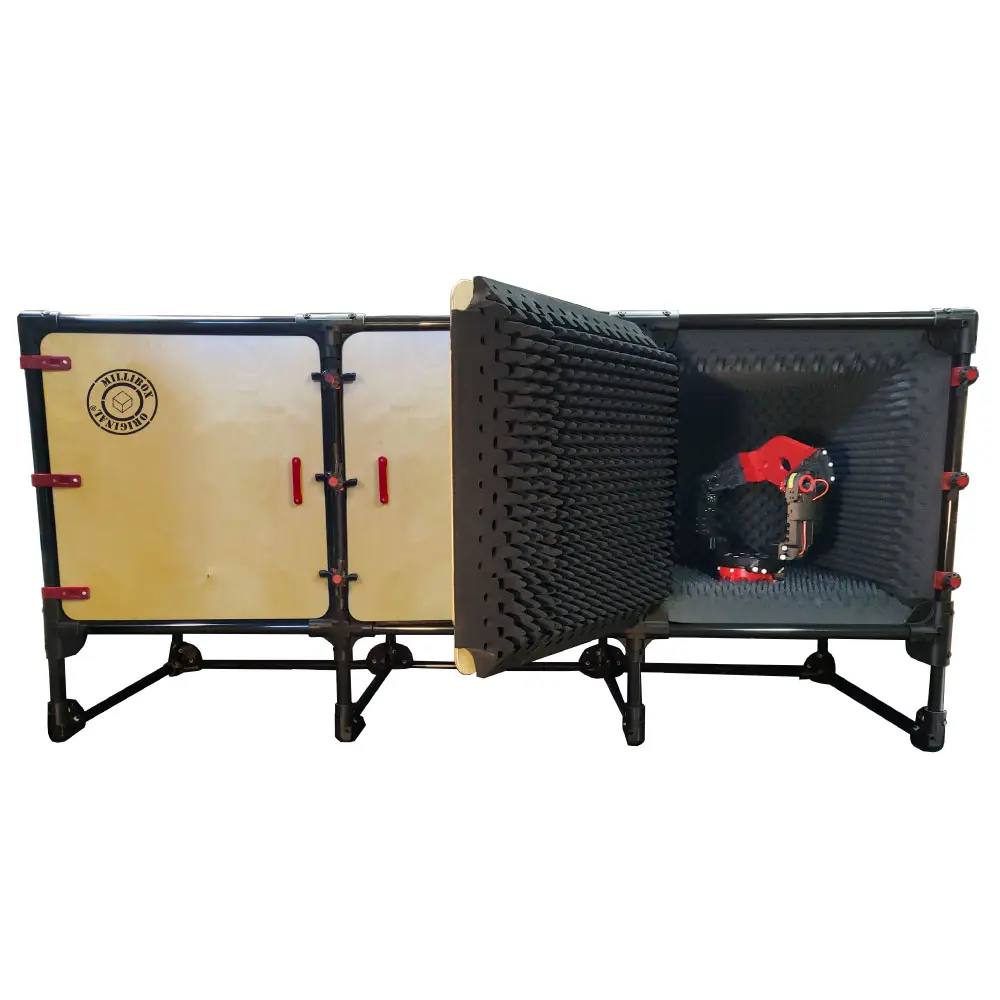

MBX-03は 8フィートの実験台にフィットする革新的なmmWaveミニチャンバーです。
スペクトラムアナライザーまたはベクトルネットワークアナライザーを片側に配置し、シグナルジェネレーターまたはベースバンドボードを測定デッキの下の反対側に配置するための3つの機器ベイがあります。
この構成によりスペースが節約され、長い同軸配線による損失が減少します。
DUTの配線はケーブルが絡まるのを防ぐために軸上のパススルーチャネルで行われます。
被試験デバイスはレーザー誘導3Dジンバル回転プラットフォームに取り付けられています。
3Dジンバルはすべての関数とAPIを含むオープンソースソフトウェア（提供されたソースコード）を使用してシンプルなUSB接続で制御され、最大1度の解像度（64000ポイント）で全球（または部分）放射パターングラフを実行およびプロットします。
プロットの出力はすべてのキャプチャ位置と対応するキャプチャデータをリストしたタイムスタンプ付きのカンマ区切り値（.csv）ヒートマップファイルです。
このヒートマップファイルは市場で入手可能なほぼすべての数学およびグラフィックツールを使用してグラフィックレンダリングのために後処理できます。
MBX-03は140cmの遠方界測定に適しています。
