MilliBox™大容量2D/3Dジンバル GIM04 - 高電圧モジュラーポジショナー
MilliBox™大容量2D/3Dジンバル GIM04 - 高電圧モジュラーポジショナー
- 主な製品特徴
-
- 3Dアンテナポジショナー
- レーザーガイドとレーザーターゲット
- ソースコード内のソフトウェアコントローラ
- 必要に応じてCADファイルをマウントします
- ソフトウェアリリースへの生涯アクセス権
- 市販されているほとんどの計測器（VNA、SA、SG）に接続可能
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- 計測機器
- Milliwave Silicon Solutions
- MilliBox™大容量2D/3Dジンバル GIM04 - 高電圧モジュラーポジショナー
- データシート
- Product Guide
MilliBox水平/垂直モジュラーアンテナポジショナーは、日常的な測定に適した使いやすく堅牢な製品です。GIM04とその派生モデルには、24インチキューブまたは30インチキューブサイズの無響室に適合する異なるサイズがあります。DUTの寸法に基づいて、アプリケーションに適したモデルをお選びください。
すべてのアンテナポジショナーは、USBケーブル1本で同じPythonソフトウェアコントローラを使用し、ベースフットプリントは同じですが、異なるモデルと高さがあります。GIM04Xは、X-Polと呼ばれる第3軸電動偏波コントローラを提供することができ、GIM04-300Eは、330GHzまでのフルソリューションで周波数エクステンダーを内蔵サポートしています。
堅牢かつ高精度 - GIM04のすべてのギアは、強度、精度、長寿命を高めるために精密加工されたデルリン素材で作られています。互換性のあるベースタイプは2種類あります。1つは12ビット絶対エンコーダを備えた標準解像度、もう1つは20Wモーターを備えたHベースで、20ビット絶対エンコーダが内蔵されています。
偏波制御オプション - GIM04を3軸ポジショナーとして構成するには、モデル230以上のGIM04にX-Polと呼ばれる偏波軸コントローラを追加できます。GIM04Xを探してください。
調整可能なプラットフォームの奥行き
サブテラヘルツ拡張 -サブテラヘルツアプリケーション向けに、GIM04-300EのEバージョンは、DUTプラットフォームとプローブマウントに周波数エクステンダーを取り付けるように特別に設計されています。
モジュール式サイズ - GIM04は、すべて同じコンポーネントをベースにした4つの標準サイズで提供されます。DUTの要件が時間とともに変化するにつれて、サイズ変更（サイズアップおよびサイズダウン）が可能です。
ケーブル配線 -被試験デバイス（DUT）に電力、制御、またはRF信号を効率的に供給するために、GIM04は各回転軸の中心にパススルーチャネルと、経路に沿って多数のアンカーポイントを備えています。これにより、ソースからDUTまでコネクタやスリップリングは不要になります。
製品ラインナップ

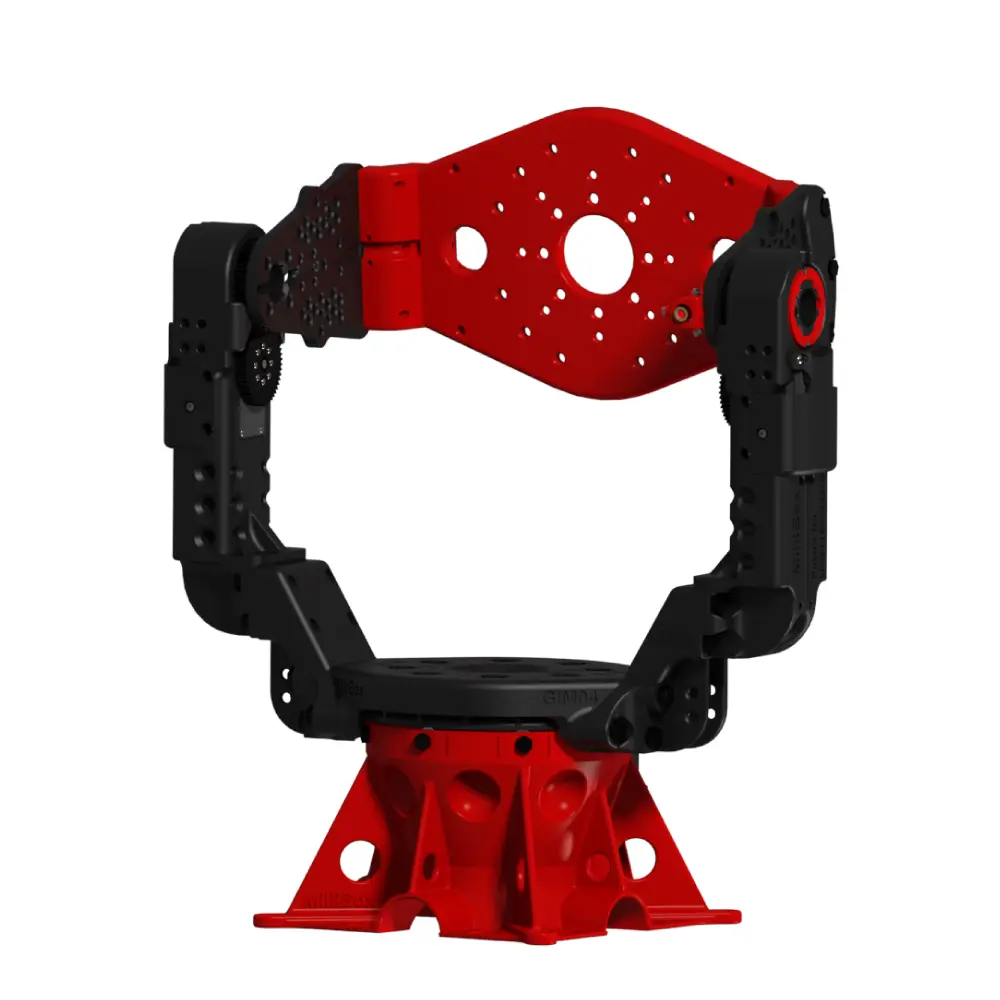

GIM04 - 2軸高電圧モジュール式アンテナポジショナー

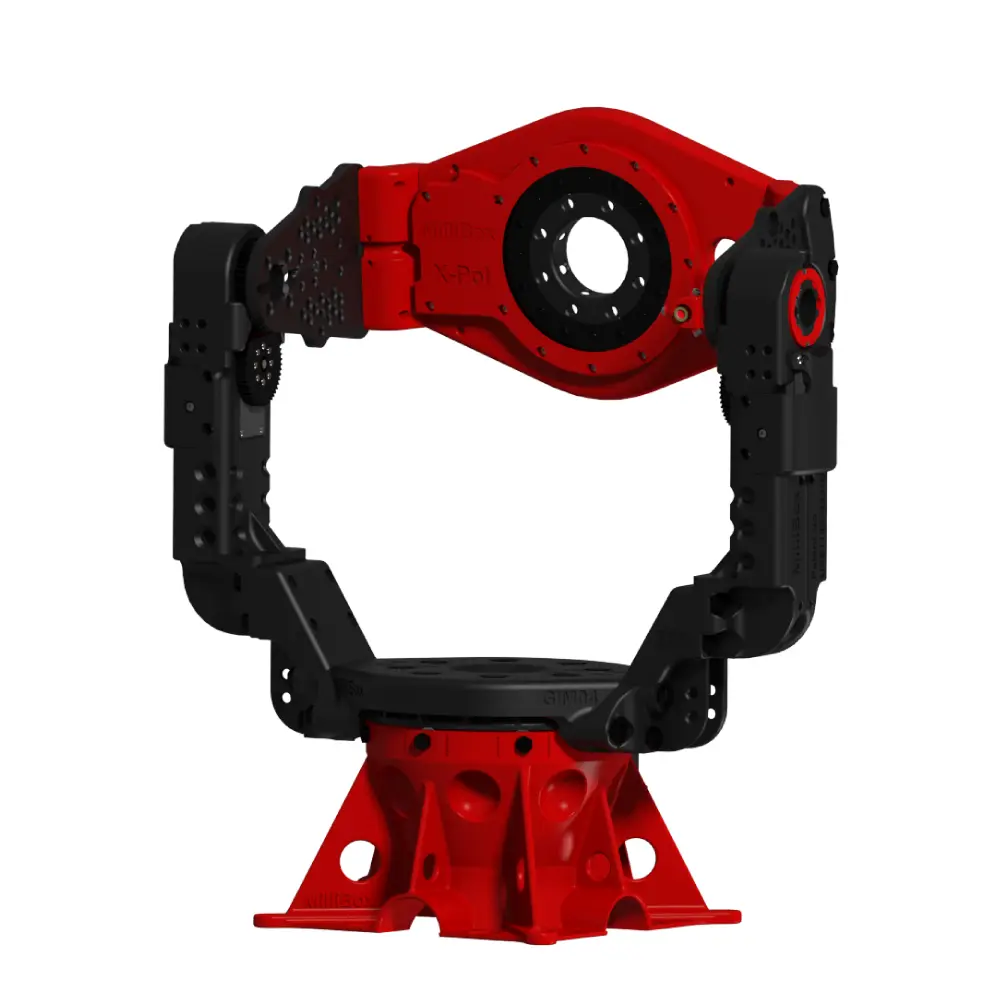

GIM04X - 3軸HVPモジュラーアンテナポジショナー

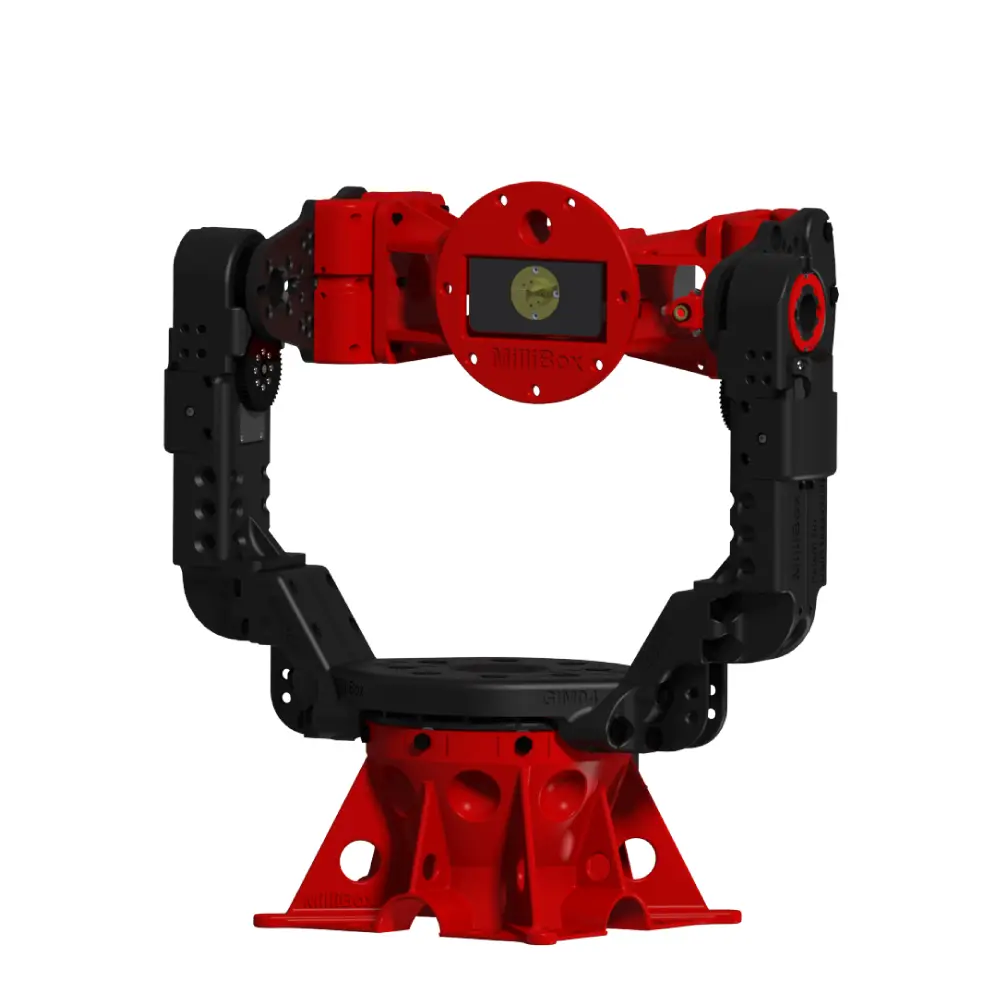

GIM04E - サブテラヘルツ高電圧ポジショナー（周波数エクステンダーマウント付き）
