- MilliBox™GIM05 - 3軸球面ロールモジュラーアンテナポジショナー
- データシート
- MilliBox™ Product Guide 2025

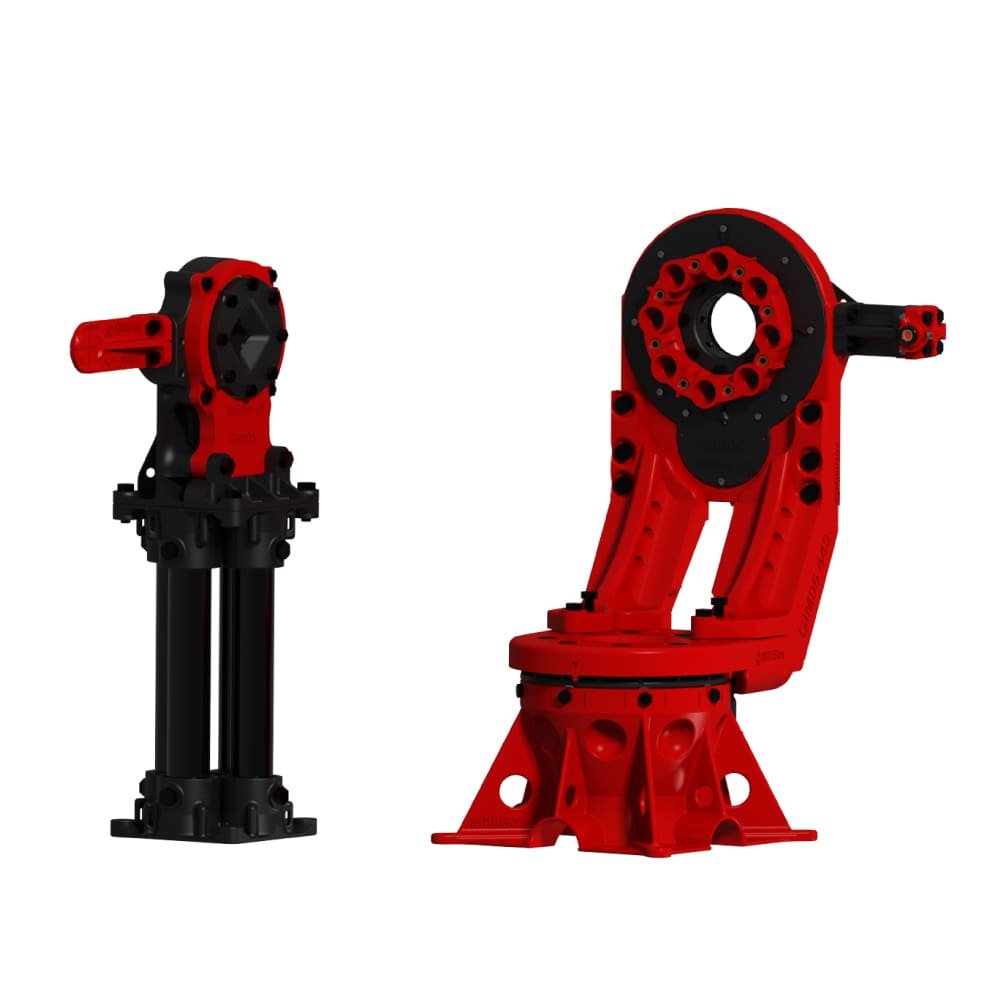

アンテナOTA（Over-The-Air）ミリ波およびテラヘルツ波測定用のポジショナー。 球面ロール設計により、遮るもののない極めて広い視野を提供します。従来の方位角・仰角ポジショナーは、被測定デバイスの側面にアーム構造を備えており、高角度では測定パスが遮られてしまいます。 GIM05はDUTを背面から保持するため、ポジショナー本体からの遮蔽物や迷走反射が側面から完全に遮断されます。
堅牢性と精度 - GIM05Aのすべてのギアは、精密機械加工されたデルリン材で作られており、高い強度、精度、長寿命を実現しています。GIM05は、0.1°未満の分解能を持つアブソリュートエンコーダを備えたスマートアクチュエータによって駆動されます。
モジュラーサイズ - GIM05Aは、奥行きと高さを機械的に調整可能な設計で、様々なDUTサイズ要件に対応します。標準サイズは340mmと440mmで、アンテナが中心にある場合のDUTの最大直径を表します。
ケーブル配線 -電力、制御、またはRFをDUTに効率的に供給するために、GIM05Aは回転軸の中心にパススルーチャネルを備え、経路に沿って多数のアンカーポイントを備えています。これにより、ソースからDUTへのコネクタやスリップリングは不要になります。
方位軸のみのオプション - GIM05Aは、方位軸/シータ軸のみを電動化したポジショナーです。外形寸法はフル電動バージョンと同じです。GIM05Aはターンテーブルそのもので、予算が限られたセットアップやメタサーフェス、スマートリフレクターなどのプロジェクトに最適なソリューションです。
- アプリケーション
24GHz レーダー
5G/B5G、6G、ミリ波
60GHz、802.11ad、802.11ay
77GHz 自動車用レーダー
81GHz レーダー
18GHz～95GHz その他 mmWave 製品
- 使用例
システムレベルのビームフォーミング3Dキャプチャ
無線ミリ波測定
アンテナアレイ性能試験
ビームカバレッジ評価
インシステムアンテナの配置
生産ライン検査
- 仕様
最大DUT幅: 440mm/17インチ
最大DUT重量: 5kg
シータ分解能: 0.0003°
ファイ分解能: 0.044°
全軸角度範囲: -180°/+180°
DUT奥行き: 175mm/7インチ
測定高さ: 386mm/15インチ
MBX3xチャンバーに適合
製品ラインナップ
GIM05 - 3軸球面ロール式モジュラーアンテナポジショナー
GIM05A - 1軸方位角のみのターンテーブル式モジュラーアンテナポジショナー
- 製品紹介ビデオ
-
MilliBox: GIM05 Spherical Roll Positioner deep dive, mmWave and sub-THz antenna test
How to Use the Build Your MilliBox Test System App
