ノイズソース
- 主な製品特徴
-
- 導波管 全帯域をカバー
- 高ENR
- +28 V入力電圧、一般的に使用される雑音指数アナライザと互換性
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- ノイズソース
- 導波管ノイズソース
- ノイズソース
Virginia Diodes Inc.

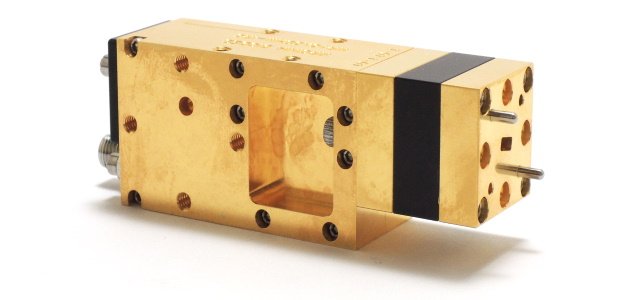

Virginia Diodes Inc.（VDI）社製ノイズソース(NS)は、220GHzまでの全導波管帯域で高い過大雑音比(ENR)性能を提供します。

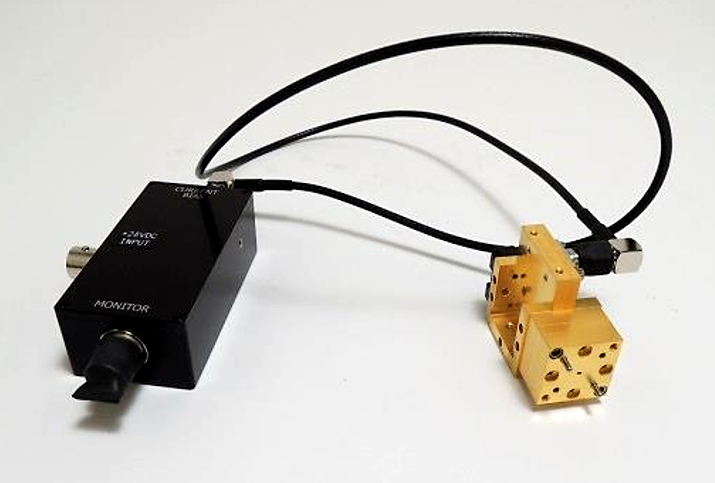

製品にはNSとDUT間のマッチングを改善する導波管アイソレーターが含まれており、多くのスペクトラムアナライザーや雑音指数アナライザーと互換性のある+28V電圧バイアスポートで構成されています。
また、雑音指数測定ソフトウェア、VDIダウンコンバーター（VDI SAX）、外部LOシグナルジェネレーターを備えたKeysight EXA、または同様のスペクトラムアナライザーを使用して、アンプの雑音指数を測定することができます。
Noise Source(NS)
VDI Noise Source Specifications
| Model | Frequency Band （GHz） |
Waveguide Interface | ENR（dB, typical）※1 | Output Return Loss （dB, typical） |
|---|---|---|---|---|
| WR2.8NS | 260～400 | WM-710 （WR-2.8） |
4 | 12 |
| WR3.4NS | 220～330 | WR-3.4 | 5.5 | 16 |
| WR4.3NS | 170～260 | WR-4.3 | 8 | 18 |

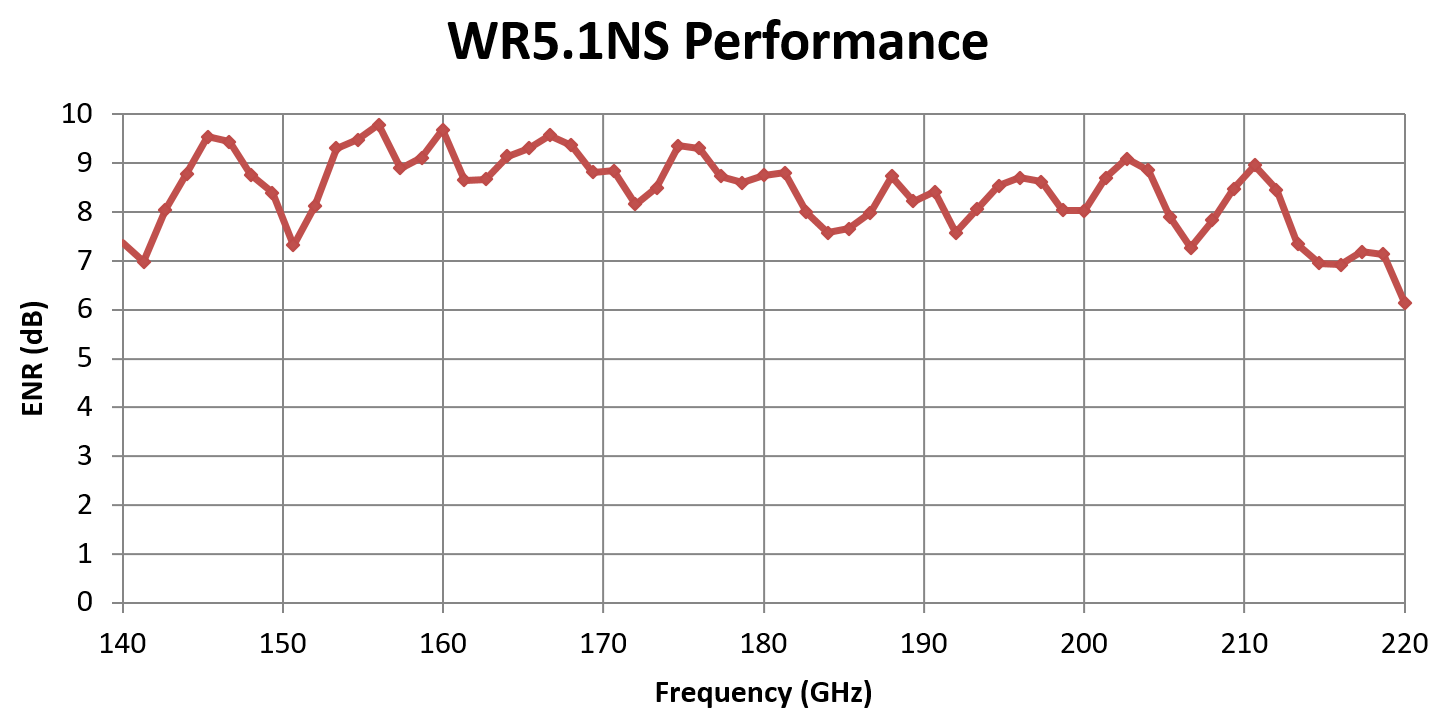

| WR5.1NS | 140～220 | WR-5.1 | 11 | 18 |
| WR6.5NS | 110～170 | WR-6.5 | 12.5 | 17 |
| WR8.0NS | 90～140 | WR-8.0 | 13 | 19 |
| WR10NS | 75～110 | WR-10 | 16 | 18 |

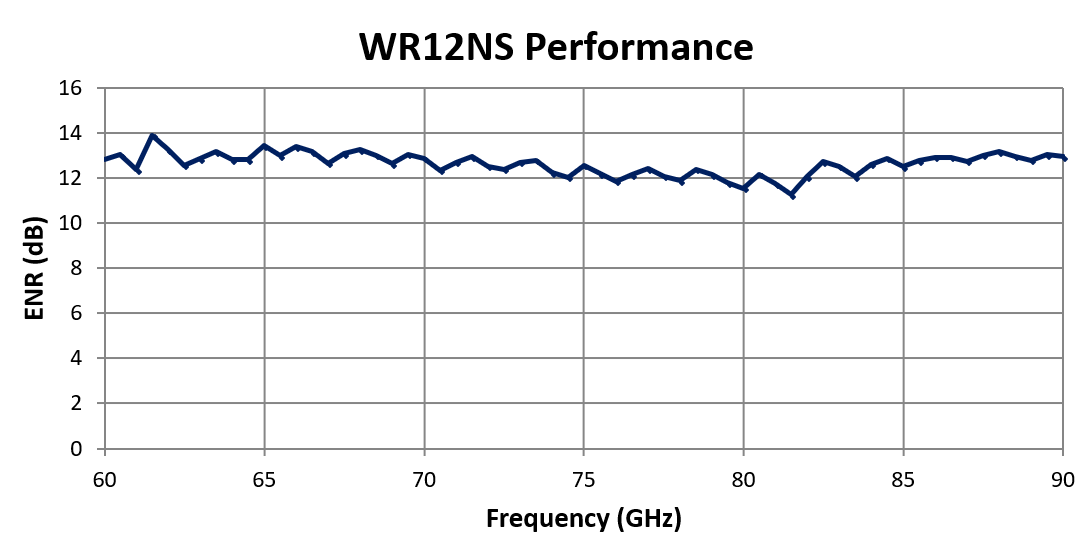

| WR12NS | 60-90 | WR-12 | 16 | 17 |
| WR15NS | 50～75 | WR-15 | 17 | 18 |
※1：VDIは、出荷されるドキュメントに、適切な形式のENRファイル（Keysight EXAまたは同様のアナライザーで使用するためのもの）を含める必要があります。
General Specifications for VDI Noise Sources
| Description | Specification |
|---|---|
| DC Bias Voltage （V） |
+28 ±1 |
| Current Draw （mA） |
<10 |
| Bias Voltage Connector | 2.92mm（f）※2 |
| Maximum Weight （lbs.） |
約0.1 |
| Isolator Return Loss （Typical） |
20dB |
| Output Flange | UG-387/U-M※3 |
| Operating Temperature （Typical / Recommended） |
25℃ / 20～30℃ |
