ノイズソース
- 主な製品特徴
-
- 導波管 全帯域をカバー
- 高ENR
- +28 V入力電圧、一般的に使用される雑音指数アナライザと互換性
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- ノイズソース
- 導波管ノイズソース
- ノイズソース
Virginia Diodes 【VDI】

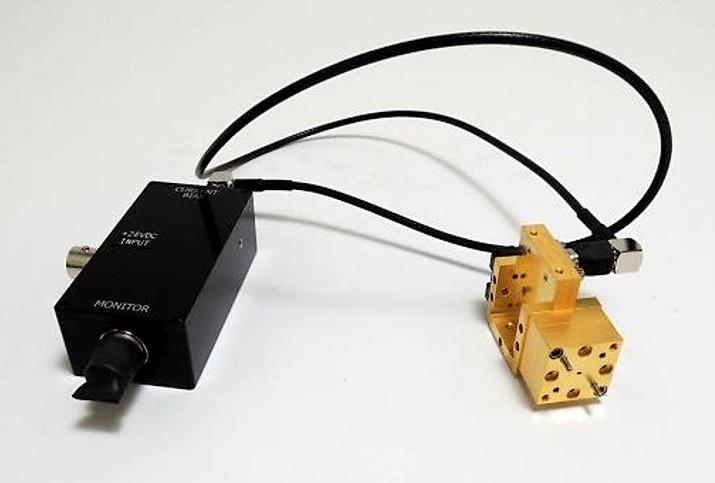

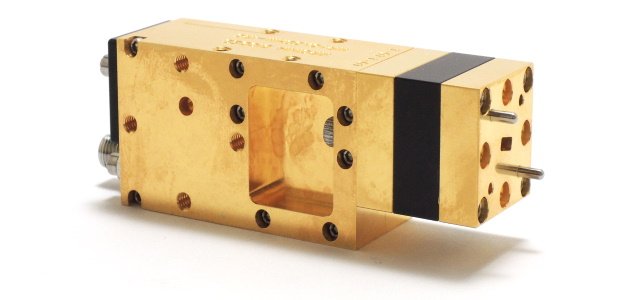

VDI社製ノイズソース(NS)は、220GHzまでの全導波管帯域で高い過大雑音比(ENR)性能を提供します。製品にはNSとDUT間のマッチングを改善する導波管アイソレータが含まれており、多くのスペクトラムアナライザや雑音指数アナライザと互換性のある+28V電圧バイアスポートで構成されています。

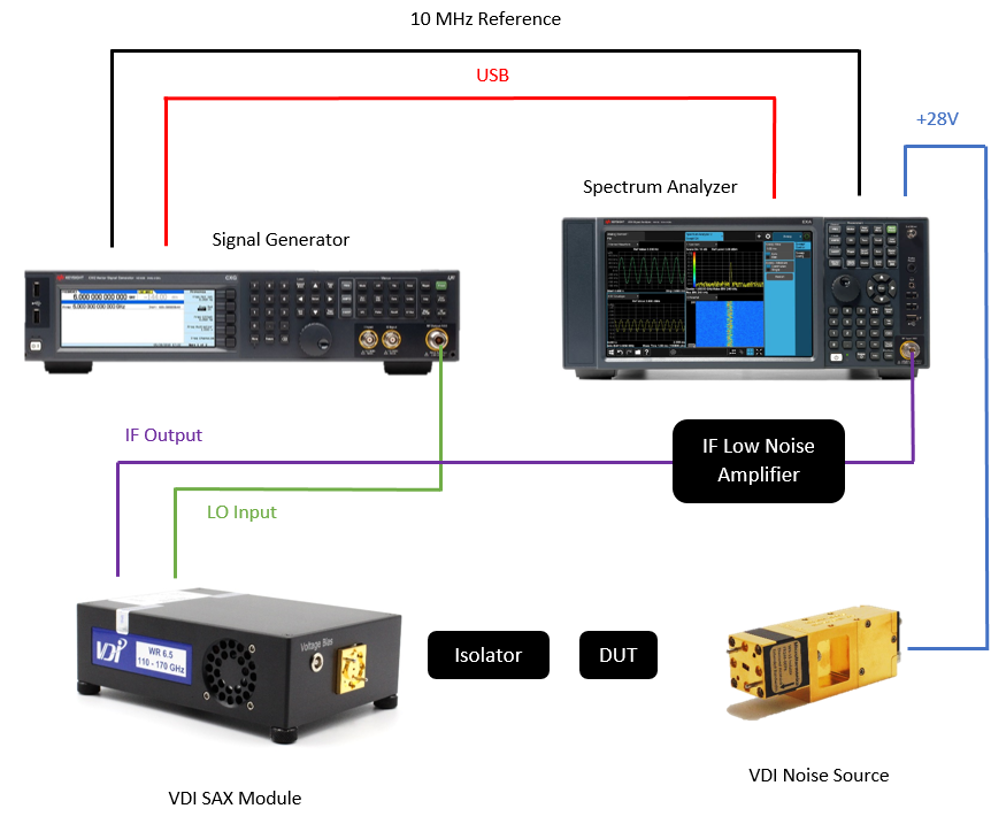

また、雑音指数測定ソフトウェア、VDIダウンコンバータ（VDI SAX）、外部LO信号発生器を備えたKeysight EXA、または同様のスペクトラムアナライザを使用して、増幅器の雑音指数を測定することができます。
ダウンロード
Noise Source(NS)
概要
VDI Noise Source Specifications
| VDI Part Number | WR15NS | WR12NS | WR10NS | WR8.0NS | WR6.5NS | WR5.1NS | WR4.3NS |
|---|---|---|---|---|---|---|---|
| Frequency Band (GHz) | 50-75 | 60-90 | 75-110 | 90-140 | 110-170 | 140-220 | 170-260 |
| Waveguide Interface | WR-15 | WR-12 | WR-10 | WR-8.0 | WR-6.5 | WR-5.1 | WR-4.3 |
| ENR (dB, typical)* | 17 | 15 | 15 | 10 | 10 | 8.5 | 5.5 |
*VDI to include an appropriately formatted ENR file (for use on a Keysight EXA or similar analyzer)
in the shipped documentation.
General Specifications for VDI Noise Sources
| Description | Specification |
|---|---|
| DC Bias Voltage (V) | +28 ±1 |
| Current Draw (mA) | <10 |
| Bias Voltage Connector | 2.92mm(f)* |
| Maximum Weight (lbs.) | ~0.1 |
| Isolator Return Loss (Typical) | 20 dB |
| Output Flange | UG-387/U-M** |
| Operating Temperature (Typical / Recommended) | 25°C / 20-30°C |
テクニカルノート：
*VDI to include a SMA(m) to BNC(f) adapter.
**VDI Noise Sources include Compact Isolators from MHC. MHC Isolators have slightly rotated output waveguide. The impact of the rotated waveguide is often negligible. Click herefor
