スプリッタ(GPS信号分配器)

GPS Networking

1つのGPS/GNSS信号アンテナ入力を2つ以上の出力に分配する装置です。受信試験や機器出荷テストなどに用いることができます。

製品概要

スプリッタ(パッシブタイプ)

GPSスプリッタ「LDCBS」は、Wilkinsonスプリッター・デザインに基づいた、1つのアンテナ入力を2つないし4つの出力に分配する装置です。GPSのL1/L2二つの周波数を、優れた利得フラットネスにてカバーしています。通常の設定では、1つの出力ポート(J1)と接続したGPS受信機からアンテナに電圧を通します。その他の出力ポート(J2、J3、J4)はアンテナに電流が流れないように200Ωの抵抗体が付いています。
電源をACアダプタから取るタイプもございます。

特長
 ・優れた利得フラットネス |L1 - L2| < 0.5dB,
 ・群遅延フラットネス 1ns 以下
 ・フェイズ・アンバランス フェイズ (J1 - J2)< 1.0°
 ・コネクタ形状 N型、TNC型、SMA型、BNC型、N型(75Ω)より選択可能

モデル
LDCBS1X2-* (2分配) *にはコネクタ形状が入ります。

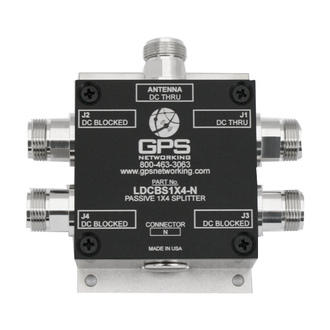

LDCBS1X4-* (4分配)
NLDCBS1X2-* (2分配、電源はACアダプタより供給)
NLDCBS1X4-* (4分配、電源はACアダプタより供給)

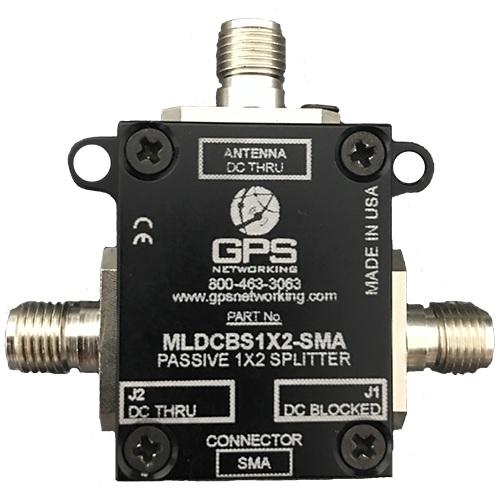

MLDCBS1X2-SMA (2分配) 小型サイズ

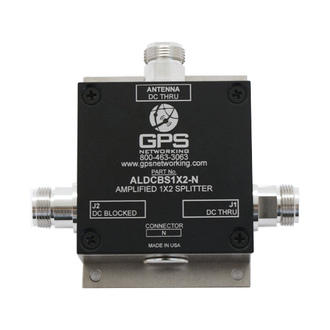

スプリッタ(アンプ内蔵)

GPSスプリッタ「ALDCBS」は、最低利得20dBのアンプを内蔵した、1つのアンテナ入力を2つないし4つ、8つの出力に分配する装置です。GPSのL1/L2二つの周波数を、優れた利得フラットネスにてカバーしています。通常の設定では、1つの出力ポート(J1)と接続したGPS受信機からアンテナおよび内蔵アンプに電圧を送ります。その他の出力ポート(J2~)はアンテナに電流が流れないように200Ωの抵抗体が付いています。

特長
 ・アンプ利得 20dB(2分配)、17dB(4分配)、13dB(8分配)
 ・優れた群遅延フラットネス 1ns 以下
 ・フェイズ・アンバランス フェイズ (J1 - J2)< 1.0°
 ・コネクタ形状 N型、TNC型、SMA型、BNC型、N型(75Ω)より選択可能

モデル
ALDCBS1X2-* (2分配) *にはコネクタ形状が入ります。
ALDCBS1X4-* (4分配)
ALDCBS1X8-* (8分配)
NALDCBS1X2-* (2分配、電源はACアダプタより供給)
NALDCBS1X4-* (4分配、電源はACアダプタより供給)
NALDCBS1X8-* (8分配、電源はACアダプタより供給)

*ご希望の利得を指定することもできます。
*ハイ・アイソレーションオプションもご用意しております。

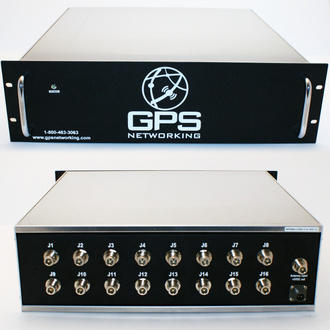

ラックマウント型スプリッタ

ラックマウント型のGPS信号8&16&32分配器です。GPSのL1/L2二つの周波数を、優れた利得フラットネスにてカバーしています。通常の設定では、分配器の変圧器から、アンテナおよび内蔵アンプに電圧を送ります。出力ポート(J1-J8、16、32)はアンテナに電流が流れないように200Ωの抵抗体が付いています。

モデル
NRMALDCBS1X8-*
NRMALDCBS1X16-*
NRMALDCBS1X32-*

ローノイズ・フィルター内蔵 スプリッタ

ローノイズタイプ、フィルター内蔵、アンプ内蔵のGPSスプリッタです。

特長
 ・ユニティ・ゲイン 0±1dB
 ・ハイ・アイソレーション出力 >45dB ポート to ポート アイソレーション
 ・ローノイズ値 <4dB

モデル
LNFA1X4-*
