サブミリ波パワーメーター（PM5B）
- 主な製品特徴
-
- 極めて広い帯域幅
- 優れた入力整合
- 低ノイズ
- 高感度
- オープンソースソフトウェアを搭載したUSBインターフェース
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- サブミリ波パワーメーター（PM5B）
Virginia Diodes Inc.
VDI - エリクソン製パワーメーター（PM5B）
VDI Erickson PM5Bパワーメーターは、75GHzから3THzを超える周波数帯域に対応する、校正済みのカロリメーター式パワーメーターです。
1μWから200mWまでの電力測定範囲を提供します。
PM5Bは、100GHzを超える周波数帯域の電力測定における事実上の標準となっています。
センサーヘッドはWR10入力に対応しており、VDIは他の周波数帯域で使用するための各種入力導波管テーパーも販売しています。
PM5B
PM5と比較して、PM5Bは若干の変更が加えられており、CEマークを取得しています。
PM4からPM5Bへのアップグレード
既存のPM4ユニットをPM5Bの性能を最大限に引き出すための費用対効果の高いアップグレードソリューションをご用意しています。
PM3システムのアップグレードも可能ですが、アップグレード後のPM3ユニットは性能が向上しても、新しいPM5Bの性能を完全に引き出すことはできません。
110GHzを超える測定
WR10バンド（75～110GHz）を超える測定には、VDIは導波管テーパーの購入を推奨します。
導波管テーパーは、より小さな導波管からWR10導波管へと移行します。
この電力測定の基本的な構成は次のとおりです。
- [DUT] + [WRX.XからWR10テーパー] + [パワーメーター上のWR10導波管] + [パワーメーター]
- WRX.Xは、被試験デバイス（DUT）の出力導波管に最も適合する導波管帯域を示します。
PM5Bオプションリスト
- 真空中での使用を想定したセンサー（真空中での動作は校正値やその他の仕様を変更する可能性があります）
- 他の標準導波管バンドへの遷移が可能
- 製品詳細
PM5Bは、ミリ波からサブミリ波までの全帯域における電力測定の一次標準器として設計された導波管式乾式カロリメーターです。
熱時定数6秒の導波管負荷と優れたRF整合を備えています。
熱フィードバック回路により、ほとんどの測定においてセンサの応答速度が大幅に向上しています。（約0.1秒の熱時定数）
校正用ヒーター抵抗器は、入力電力の大部分が消費される位置とほぼ同じ位置に負荷上に取り付けられています。
標準的なリニアテーパーを使用することで、任意のより狭い導波管帯域への負荷への非常に効率的な結合が可能となり、応答はモード成分に対して比較的鈍感です。
非常に短い導波管を使用することで、入力損失を最小限に抑えています。PM5Bは前機種のPM4と似ていますが、ノイズが低減され、応答性が向上し、RS-232ではなくUSBインターフェースを採用し、オープンソースのLabVIEWコードが付属しています。
PM5Bの測定範囲は、手動で変更することも、USBインターフェース経由でコマンドを送信して変更することもできます。また、入力電力レベルに応じて測定範囲を自動的に変更するオートスケーリング機能も備えています。

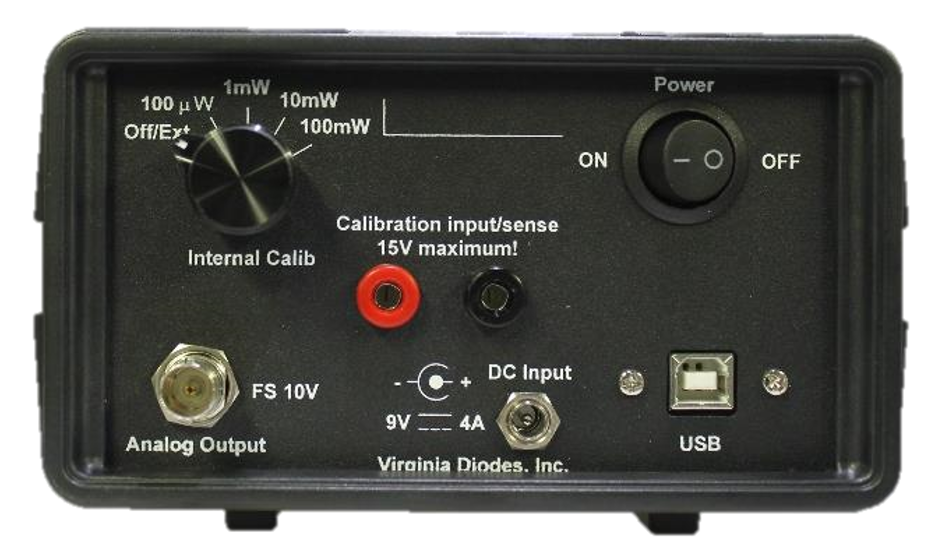

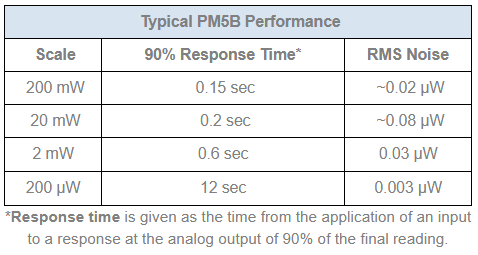

Typical PM5B Performance
| Scale | 90% Response Time※1 | RMS Noise |
|---|---|---|
| 200mW | 0.15sec | ～0.02μW |
| 20mW | 0.2sec | ～0.08μW |
| 2mW | 0.6sec | ～0.03μW |
| 200μW | 12sec | 0.003μW |
※1：応答時間は、入力が加えられてから最終読み取り値の90%のアナログ出力が得られるまでの時間として定義されます。

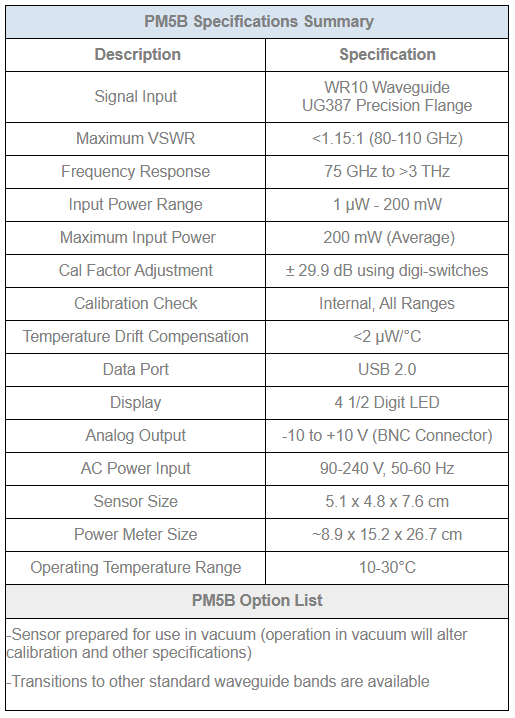

PM5B Specifications Summary
| Description | Specification |
|---|---|
| Signal Input | WR10 Waveguide UG387 Precision Flange |
| Maximum VSWR | <1.15:1(80～100GHz) |
| Frequency Response | 75GHz to > 3THz |
| Input Power Range | 1μW - 200mW |
| Maximum Input Power | 200mW（Average） |
| Cal Factor Adjustment | ±29.9dB using digi-switches |
| Calibration Check | Internal, All Ranges |
| Temperature Drift Compensation | <2μW/℃ |
| Data Port | USB 2.0 |
| Display | 4 1/2 Digit LED |
| Analog Output | -10 to +10V（BNC Connector） |
| AC Power Input | 90～240V, 50～60Hz |
| Sensor Size | 5.1×4.8×7.6cm |
| Power Meter Size | ～8.9×15.2×26.7cm |
| Operating Temperature Range | 10～30℃ |
補足事項
-
センサーとPM5Bは1mのケーブルで接続されます。より長いケーブル構成については、 弊社にお問い合わせください。
現場でケーブルを交換し、VDI社に返送して再校正を行わない場合、PM5Bの校正の有効性は保証されません。 - PM5Bには4つの出力範囲（200μW、2mW、20mW、200mW）があります。
-
オートスケールモードでは、通常の測定範囲と比較して、比較的迅速な測定範囲変更（約30秒）が可能です。
測定範囲は入力電力に基づいて自動的に変更されます。
極めて低い電力（1μW未満）の測定では、センサーのドリフトが少ないことが重要なため、Erickson PM5Bを200μWスケールの通常モード（オートスケールモードではない）で使用する必要があります。 - DC校正には、1kΩのヒーター抵抗器（RF負荷側）を使用します。すべてのレンジで内部校正チェックを行います。
- センサーの熱時定数（1/e）は6秒です。応答速度を向上させるため、フィードバックループを用いて負荷をほぼ一定の温度に加熱します。 入力電力が印加されると、ヒーターの電力が低減され、回路はその変化を測定します。この変化は入力電力に相当します。 ループゲインは測定対象の電力に応じて変化するため、応答時間も変化します。
-
VDIは、WR10センサーフランジに取り付けられた1インチのWR10ストレート導波管セクションを提供します。
センサーフランジは簡単に剥がれる可能性があり、その場合はセンサーヘッド全体を交換する必要があります。
