SynthUSB3：12.5MHz～6.4GHz USB RFシグナルジェネレーター
- 主な製品特徴
-
- 12.5MHz～6.4GHzまでの任意の周波数を0.01Hzの分解能で調整可能
- 校正済み振幅を0.2dBの分解能で最大+8dBmまで、50dB以上の範囲で調整
- SynthUSB3は、UART、トリガー、電源への接続を可能にするオプションのブレークアウトボードと併用可能
- 全周波数帯域で優れたフェーズノイズ
- 内部動作温度：-40℃～+85℃（-40°F～+185°F）
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- SynthUSB3：12.5MHz～6.4GHz USB RFシグナルジェネレーター
Windfreak Technologies

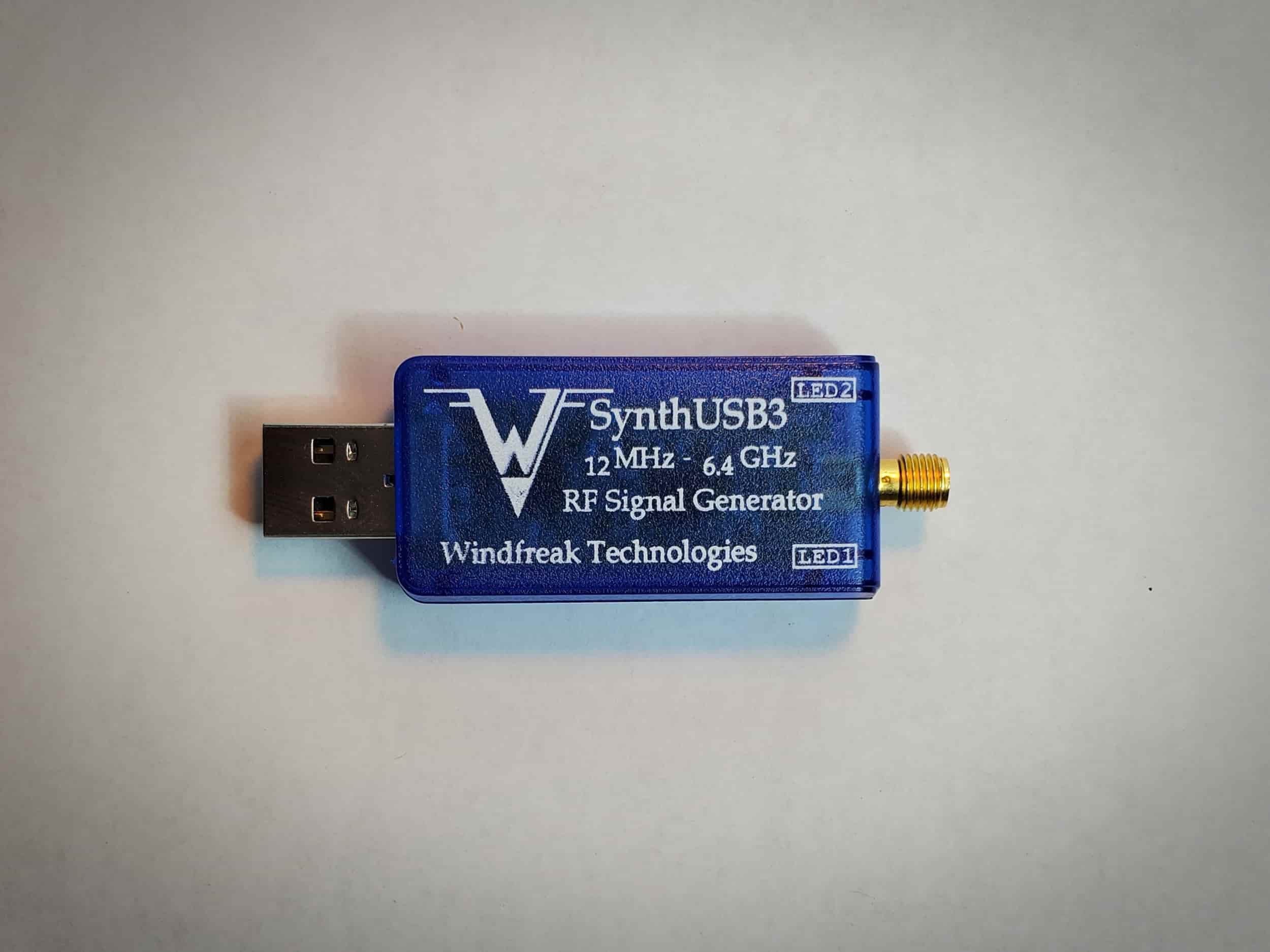

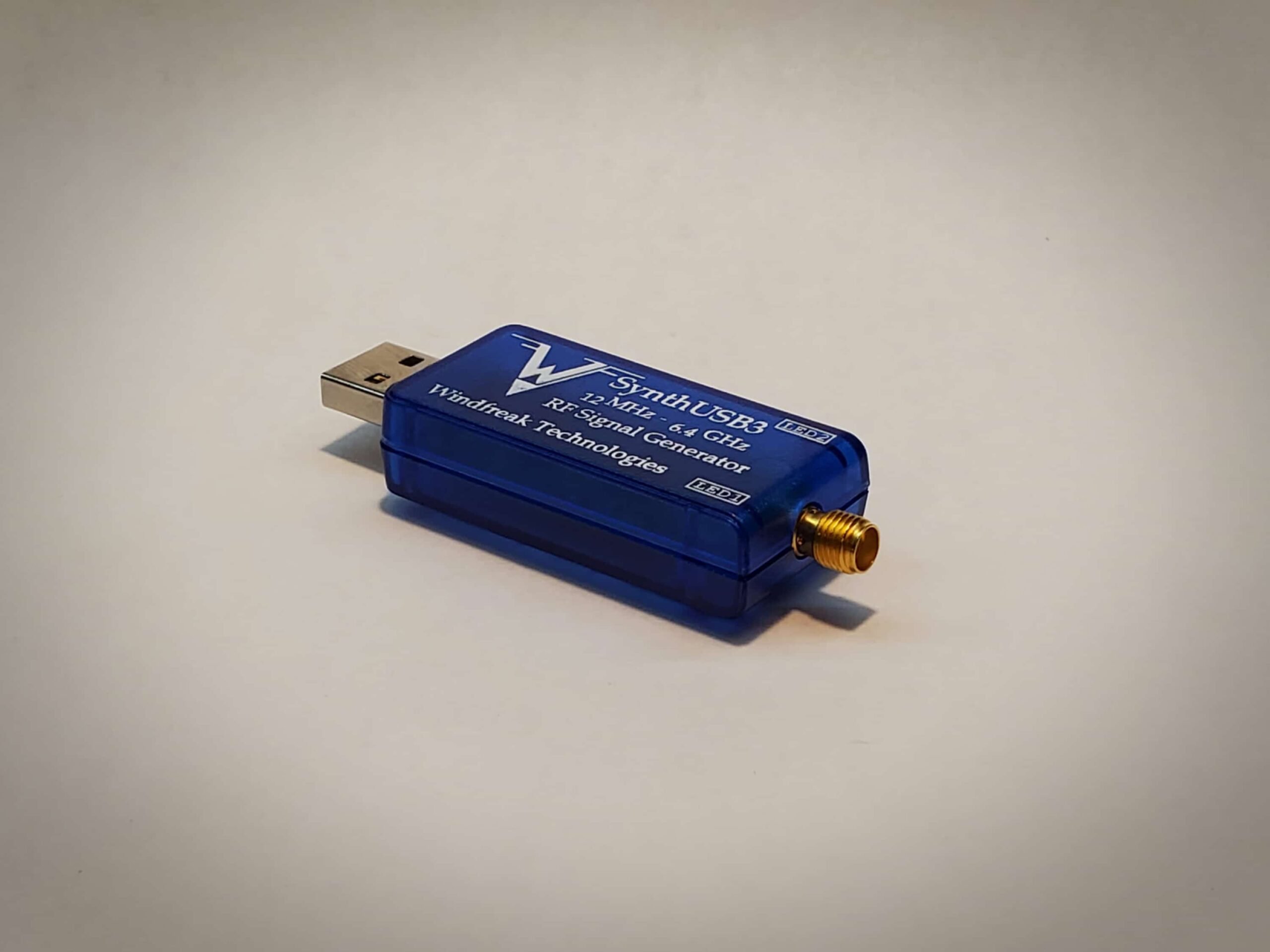

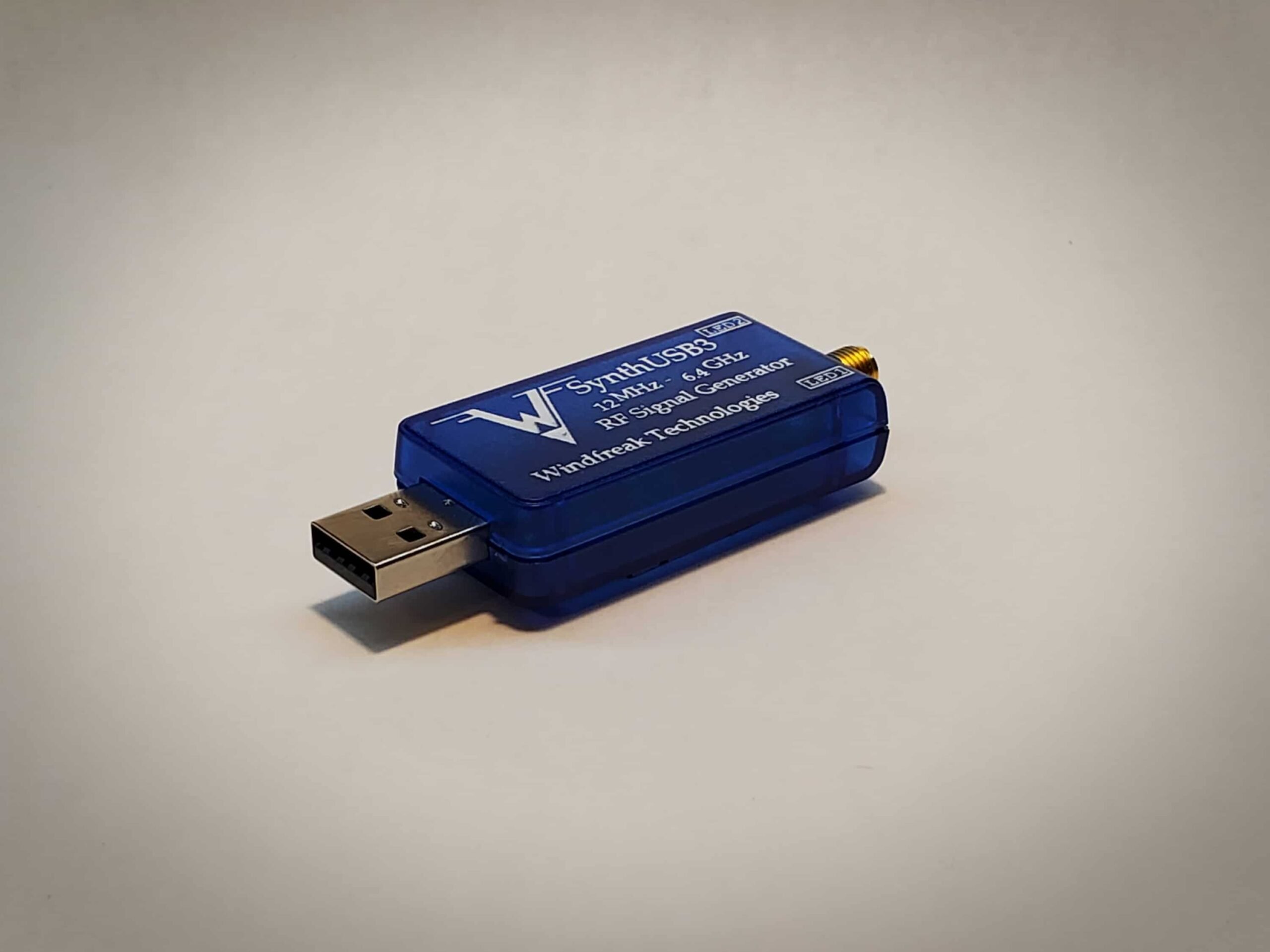

SynthUSB3：USB RFシグナルジェネレーター
SynthUSB3は、サムドライブサイズのUSB RFシグナルジェネレーターで、極めて高いコストパフォーマンスを実現するように設計されています。このデバイスは、マイクロ波無線周波数ジェネレーターの品質、サイズ、価格の基準を確立しました。
Windfreak Technologies社の製品は、これまでと同様に、米国で設計、製造、サポートされています。
SynthUSB3は低価格ながら、優れた性能と高い信頼性を期待できます。
約10年の成功を経て、SynthUSBⅡがSynthUSB3へと大幅にアップグレード！
Windfreak Technologies社のSynthUSB3は、12.5MHz～6.4GHzの周波数帯域をソフトウェアで調整可能なRFシグナルジェネレーターおよび周波数スイーパーです。
USBポートを介してWindows、Linux、またはAndroid搭載デバイスから制御および給電されます。
SynthUSB3は不揮発性のオンボードフラッシュメモリを搭載しているため、任意の周波数、電力、スイープ、変調設定（およびそれらの組み合わせ）で自動的に起動するようにプログラム出来、現場でPCなしで動作させることが出来ます。これにより、RF信号発生のニーズに対応する、高い可搬性、低消費電力、軽量性を備えたソリューションが実現します。
SynthUSB3サムドライブサイズのUSB RFシグナルジェネレーターは、非常に高い品質対コスト比を実現するように設計されています。これらのデバイスは、マイクロ波無線周波数ジェネレーターの品質、サイズ、価格の基準を設定しました。
・12.5MHz~6.4GHzの任意の周波数を0.01Hzの分解能で調整
・最大+8dBmの0.2dBの分解能で、50dB以上の範囲で調整された振幅を調整
S・ynthUSB3は、UART、トリガー、および電源への接続を可能にするオプションのブレークアウトボードと一緒に使用することもできます。
・すべての周波数で優れたフェイズノイズ
・内部動作温度:-40C~+85C (-40F~+185F)
SynthUSB3の低価格にもかかわらず、優れたパフォーマンスと高い信頼性が期待できます。
- 製品の特徴
- 振幅精度を高めるために振幅が校正されています
- 全周波数帯域で優れたフェーズノイズ
- 0.01Hzのチューニング機能（デフォルトは0.1Hz）
- 最大0.2dBの振幅分解能
- 最大+8dBmのRF出力
- 周波数と振幅の両方で線形（または％）スイープとリストモードホッピング
- 組み込みマイクロコントローラからUSBまたはUARTを使用して制御します。
- トリガースイープ、ホップ、パルスなど
- FM、AM、またはパルスを内部または外部で変調する
- Windows、Linux、Androidとの互換性
- すべての設定をデバイスに保存して、PCなしで使用できるようにする
- Arduino互換の32ビットARMプロセッサを搭載
- アメリカで設計・製造
- 特長・メリット一覧
- 校正済みRF出力
- サムドライブサイズ
- オープンソースのLabVIEW GUIソフトウェア制御
- PCの有無に関わらずハードウェア機能を実行する
- USB3コネクターを介したUSBまたはUART制御
- USB3コネクターを介したトリガーと変調
- オープンソースのUSBブレークアウトボードは別売りです。
- 0.2dBという優れた振幅分解能
- 01Hzの周波数分解能
- 100μS RFロック時間標準
- 標準的な掃引速度は1ステップあたり250μSです。
- 最大出力電力+8dBm
- 40dB以上のパワーコントロール
- 内部基準精度5ppm
- 1GHz、10KHzオフセットにおけるフェーズノイズ：-115dBc/Hz
- 内部および外部FM、AM、パルス変調
- 外部スイープ、ステップ、および変調トリガー
- 500ポイントの周波数および振幅ホップテーブル
- 32ビットARMプロセッサ搭載
- 低消費電力 100mA（標準）
- 米国で設計、製造、サポートされています。

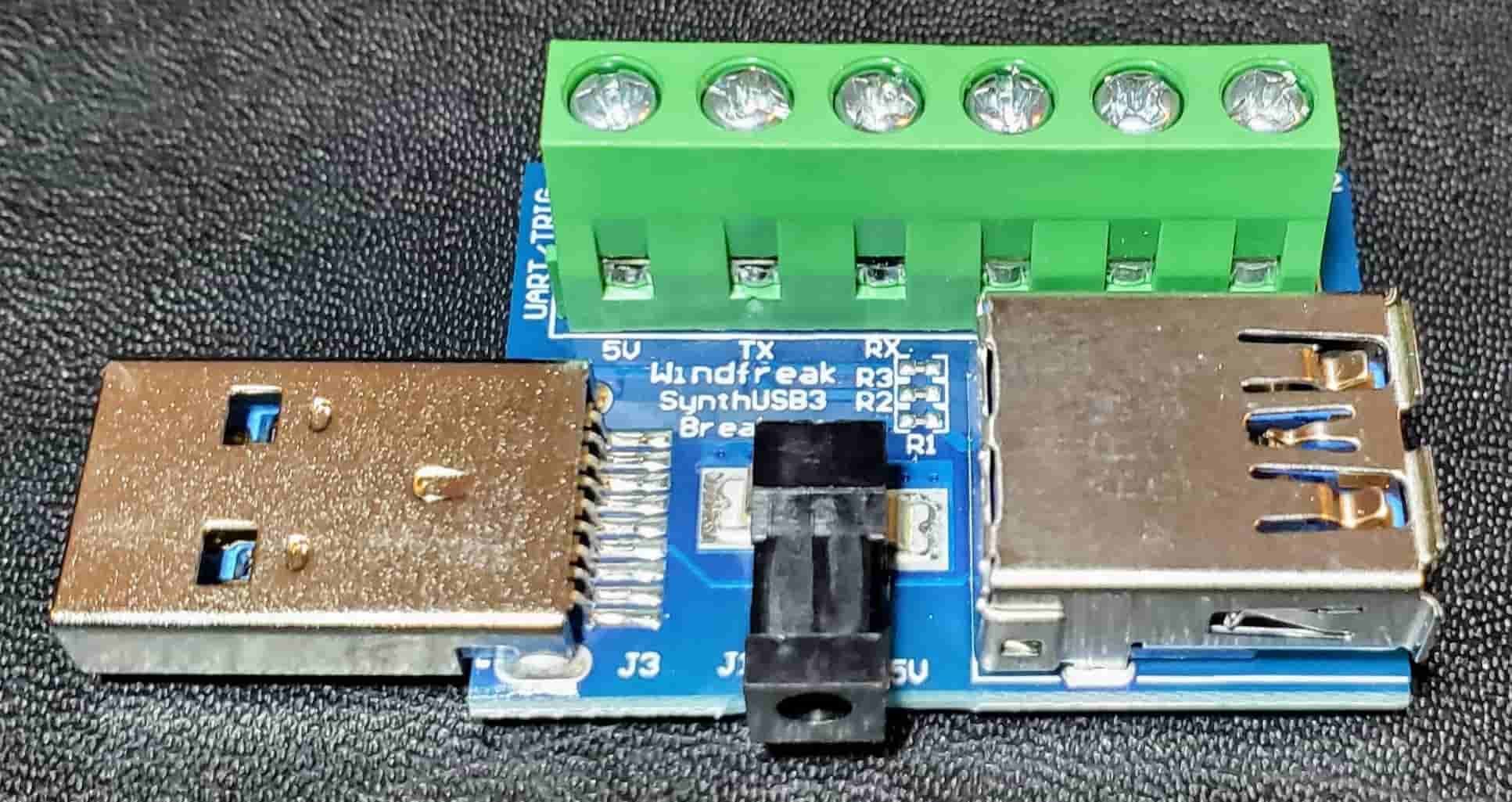

- アクセサリー：SynthUSB3ブレークアウトボード
SynthUSB3 USBブレークアウトボードを使用すると、SynthUSB3 USB3コネクターに入力される信号にアクセスできます。
これらの信号は、UART（TXおよびRX）、電源（+5V）、トリガー、およびグランドです。
SynthUSB3の将来の改訂版では、NC端子を介して基準信号を入力または出力できるようになります。USB信号も通過します。
切断可能なブリッジを備えた3つの抵抗位置により、電源（USB、ターミナルブロック、またはバレルコネクター）を選択できます。
抵抗ブリッジが切断されていない場合は、一度に1つの電源のみを接続するようにしてください。
警告：このブレークアウトボードは、SynthUSB3以外の製品との併用を想定して設計されていません。
このボードはオープン回路基板です。動作中は金属との接触を避け、ショートによるPCの損傷を防いでください。
また、オープン回路は静電気放電（ESD）による損傷を受けやすくなっています。ESD対策として、静電気防止ストラップなどのESD対策を実施してください。
注：Windfreak Technologies社のRF信号発生器はすべて米国製部品を使用し米国で製造されていますが、これらのシンプルなブレークアウトボードは現在中国で製造されています。
ボード上にはアクティブ部品は搭載されていません。
