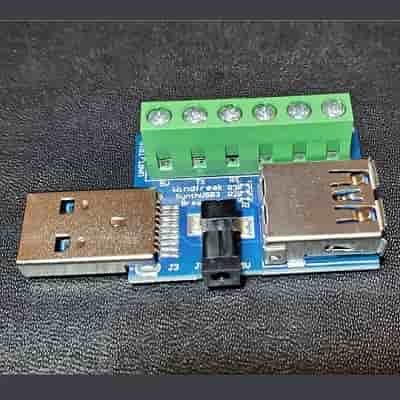

SynthUSB3 Breakout Board

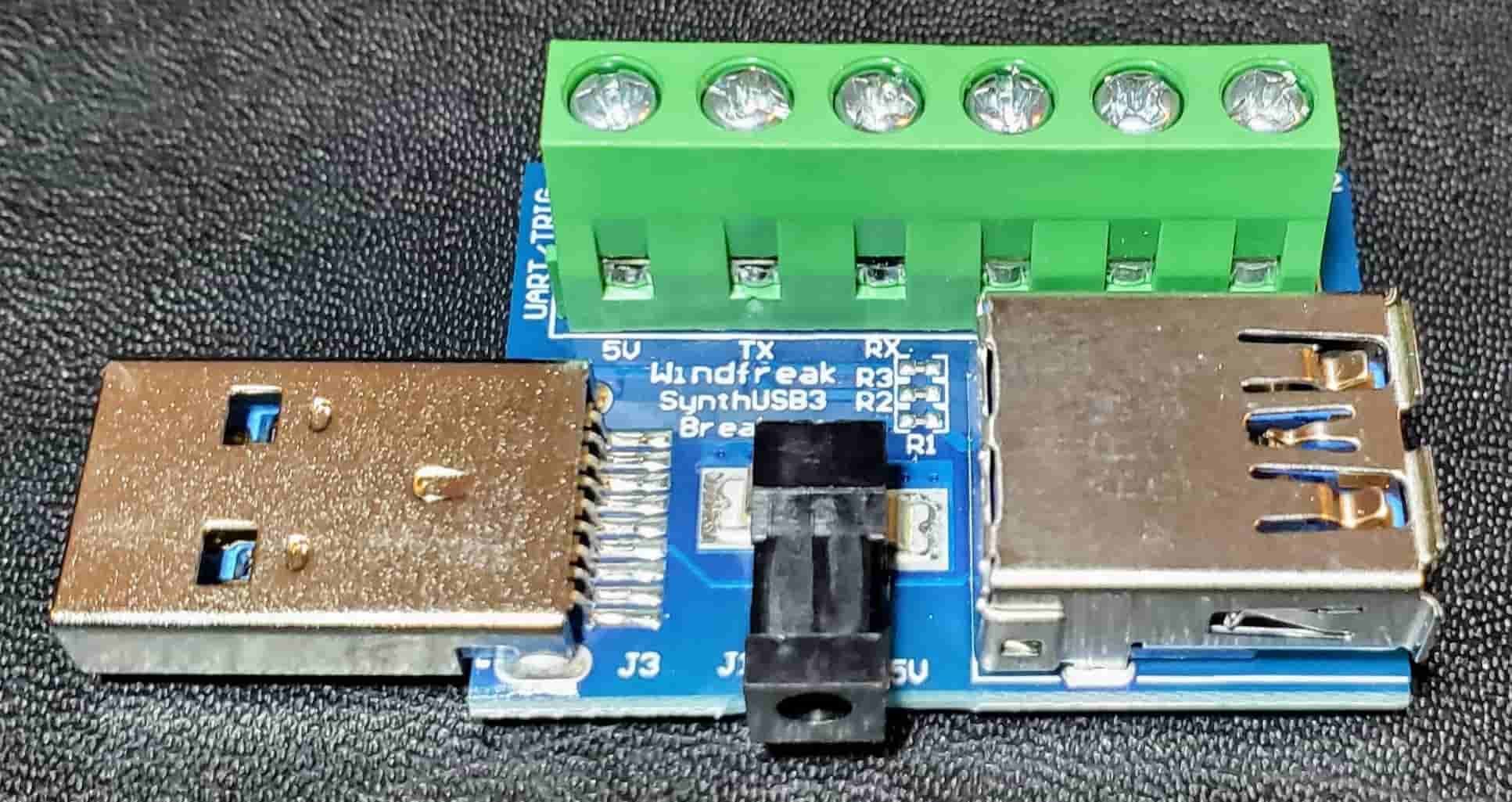

SynthUSB3 USBブレークアウトボードを使用すると、SynthUSB3 USB3コネクターに入力される信号にアクセスできます。
これらの信号は、UART（TXおよびRX）、電源（+5V）、トリガー、およびグランドです。
SynthUSB3の将来の改訂版では、NC端子を介して基準信号を入力または出力できるようになります。USB信号も通過します。
切断可能なブリッジを備えた3つの抵抗位置により、電源（USB、ターミナルブロック、またはバレルコネクター）を選択できます。
抵抗ブリッジが切断されていない場合は、一度に1つの電源のみを接続するようにしてください。
警告：このブレークアウトボードは、SynthUSB3以外の製品との併用を想定して設計されていません。
このボードはオープン回路基板です。
動作中は金属との接触を避け、ショートによるPCの損傷を防いでください。
また、オープン回路は静電気放電（ESD）による損傷を受けやすくなっています。
ESD対策として、静電気防止ストラップなどのESD対策を実施してください。
注：Windfreak Technologies社のRFシグナルジェネレーターはすべて米国製部品を使用し米国で製造されていますが、これらのシンプルなブレークアウトボードは現在中国で製造されています。
ボード上にはアクティブ部品は搭載されていません。

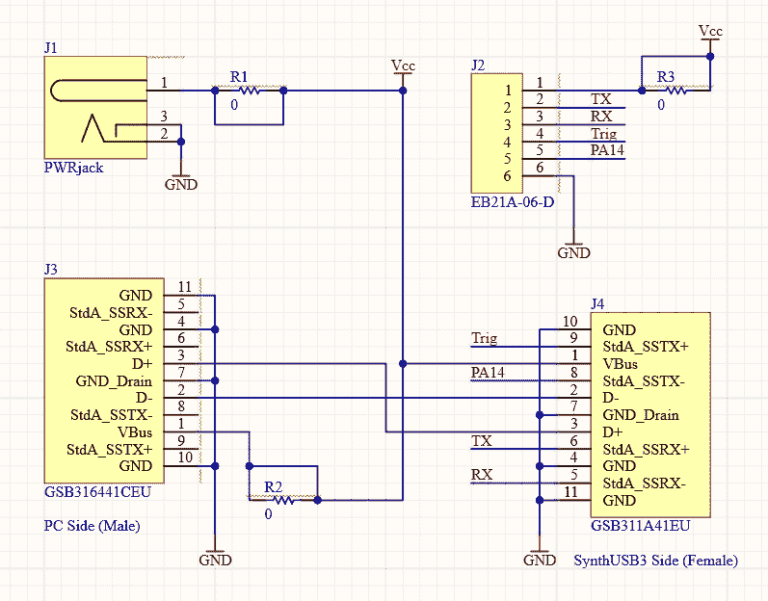

SynthUSB3ブレークアウトボードの回路図
SynthUSB3ブレークアウトボードのPCB設計
