サブミリ波 パワーメーター(PM5B)
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- サブミリ波 パワーメーター(PM5B)
Virginia Diodes 【VDI】
概要

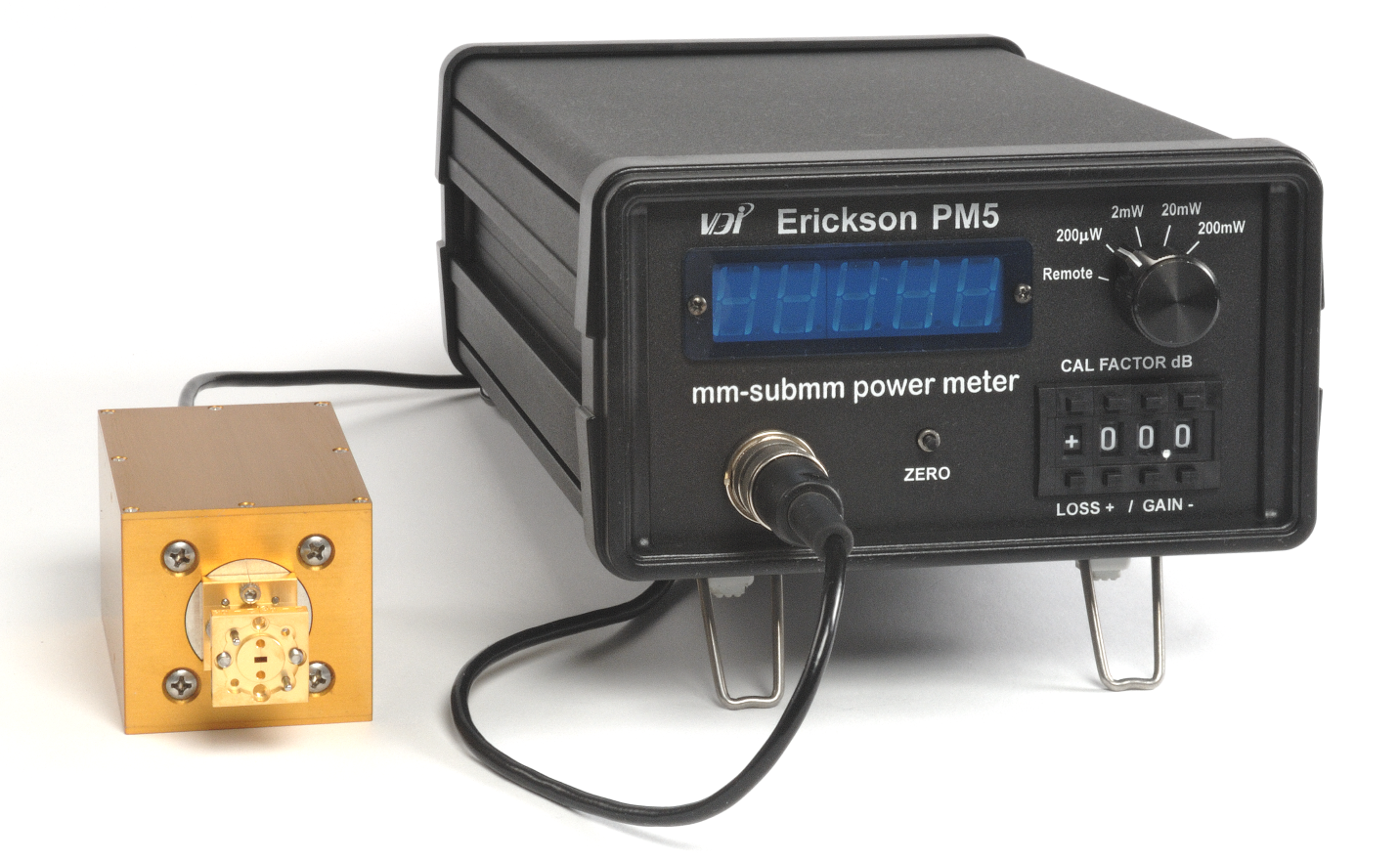

VDI Erickson PM5Bパワーメーターは 75 GHzから 3 THz 以上のアプリケーション向けに校正されたカロリーメータースタイルのパワーメーターです。 1 µWから200 mWまでの電力測定範囲を提供します。 PM5Bは 100 GHzを超える電力測定のデファクトスタンダードです。 センサーヘッドにはWR10入力があり、VDI社は他の周波数で使用するためのさまざまな入力導波路テーパーを販売しています。
特長
- 非常に広い帯域幅
- 優れた入力整合
- 低ノイズ
- 高感度
- オープンソースソフトウェアを備えたUSBインターフェイス
ダウンロード
詳細弊社RF営業部までお問い合わせください。
TEL : 03-5450-5311
Email : rf@amtechs.co.jp

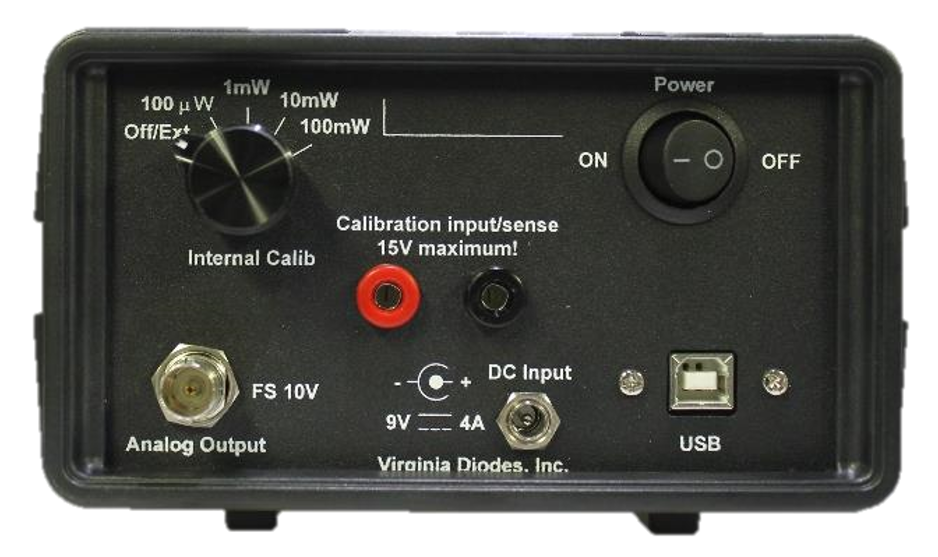

PM5B
製品詳細
PM5Bはmmサブミリメートル範囲全体のパワー測定の主要な標準になるように設計された導波管ドライカロリメーターです。 これは、6秒の熱時定数と優れたRF整合を持つ導波管負荷で構成されています。 熱フィードバック回路によりほとんどの測定でセンサーの速度が大幅に向上します（TCが約0.1秒）。 キャリブレーションヒーター抵抗はほとんどの入力電力が消費されるのとほぼ同じ場所で負荷に取り付けられます。 負荷への非常に効率的な結合は標準の線形テーパーを使用して、より小さな導波路帯域に作成でき、応答はモードの内容にほとんど影響されません。 非常に短い導波路を使用することにより、入力損失が最小限に抑えられます。 PM5Bはその前身のPM4に似ていますが、ノイズが低く、応答が改善され、RS-232の代わりにUSBインターフェースがあり、LabVIEW™コードがオープンソースです。 PM5Bのレンジは手動またはUSBインターフェースを介してコマンドを送信することによって変更できます。 PM5Bには入力電力レベルに応じて範囲を自動的に変更できる自動スケーリング機能もあります。Typical PM5B Performance
| Scale | 90% Response Time* | RMS Noise |
|---|---|---|
| 200 mW | 0.15 sec | ~0.02 μW |
| 20 mW | 0.2 sec | ~0.08 μW |
| 2 mW | 0.6 sec | ~0.03 μW |
| 200 μW | 12 sec | 0.003 μW |
PM5B Specifications Summary
| Description | Specification |
|---|---|
| Signal Input | WR10 Waveguide UG387 Precision Flange |
| Maximum VSWR | <1.15:1(80-100GHz) |
| Frequency Response | 75 GHz to > 3 THz |
| Input Power Range | 1 μW - 200 mW |
| Maximum Input Power | 200 mW (Average) |
| Cal Factor Adjustment | ±29.9 dB using digi-switches |
| Calibration Check | Internal, All Ranges |
| Temperature Drift Compensation | <2μW/℃ |
| Data Port | USB 2.0 |
| Display | 4 1/2 Digit LED |
| Analog Output | -10 to +10 V (BNC Connector) |
| AC Power Input | 90-240 V, 50-60 Hz |
| Sensor Size | 5.1 x 4.8 x 7.6 cm |
| Power Meter Size | -8.9 x 15.2 x 26.7 cm |
| Operating Temperature Range | 10-30℃ |
