PicoVNA Vector Network Analyzers
ラボおよびフィールドでの使用に適した、低価格でプロフェッショナルグレードの6GHzおよび8.5GHz VNA。
驚異のPicoVNA：低コスト、高性能

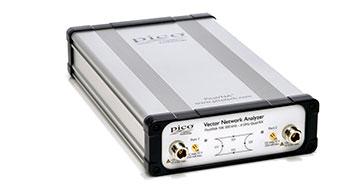

PicoVNA 106とPicoVNA 108は、低価格で小型、USB制御のベクトルネットワークアナライザであり、最大8.5GHzの帯域幅を提供し、価格帯をはるかに超える性能を発揮します。
高精度
最大124dBのダイナミックレンジと、最大分解能帯域幅におけるわずか0.005dBのRMSトレースノイズにより、記録しているデータが測定対象機器の真の状態を反映していることが保証されます。
高速
毎秒最大5500回のデュアルポートSパラメーター測定が可能。つまり、201ポイントの2ポート.s2pファイルを作成するのに38ms未満しかかかりません。
手頃な価格
本体自体のコストパフォーマンスに優れているだけでなく、校正キットも非常に手頃な価格で簡単に修理できるため、総所有コストを低く抑えることができます。
信頼性
クアッドRXアーキテクチャにより、訂正不可能なエラーと遅延を最小限に抑えます。
シンプル
E-Calキットによる自動キャリブレーションにより、より簡単かつ迅速にセットアップして運用を開始できます。

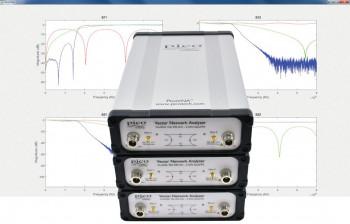

PicoVNA 5ソフトウェア
新しいPicoVNA 5ソフトウェアを使えば、測定が簡単になります。直感的な操作で、ビューポートをニーズに合わせて完全にカスタマイズできます。
周波数領域と時間領域の測定を組み合わせたり、トレース全体にマーカーをグループ化したり、必要な方法で読み取り値を設定したりできます。
PicoVNAはUSB制御なので、.csvや.s2pなど様々な形式でデータを簡単にドライブに保存でき、他のソフトウェアで使用したり、チームと共有したりできます。
PicoVNAをリモートで制御したい場合や、自動テストを実行したい場合は、PicoSDKがPicoVNAとともに利用可能です。
制御はAPI呼び出しまたは標準SCPIコマンドのどちらでも可能で、複数の機器を同時に制御できます。
SDKはLabVIEW、MATLAB、Python、C/C++/C#に対応しています。ご想像のとおり、PicoのGitHubにはすぐに使い始められるサンプルが多数用意されています。
シンプルで素早いキャリブレーション
VNAの校正は、特にマイクロ波測定に慣れていない方にとっては、時間と手間がかかり、エラーが発生しやすい作業です。
自動化されたPico E-Calを使用することで、エラーや不確実性を低減できるだけでなく、校正プロセスを高速化することで生産性を向上させ、さらに校正結果の品質も向上させることができます。
手動式のSOLT校正キットも用意されており、オス型とメス型の両方があり、標準（SMA）コネクターまたはプレミアム（3.5mm）コネクターを選択できます。
Pico VNA 5ソフトウェアがプロセス全体をガイドし、エラーを最小限に抑えます。
Picoのすべての校正キットとチェック標準器は、自動校正か手動校正かを問わず、より高精度なTRL（スルー、ライン、リフレクト）校正方式を用いて個別に特性評価されています。
キットにはSパラメーターデータが付属しており、校正時にこの高品質な特性評価データを機器に転送できます。この特性評価プロセスにより、校正品質を損なうことなく校正キットの製造コストを削減できます。実際、ソースポートとロードポートの両方において、ポートマッチングは標準値で46dBという優れた値を実現しています。
PicoVNAは、8項および12項校正、未知スルー校正、TRLおよびTRM（スルー、リフレクト、ライン/マッチ）校正など、多くの校正方法をサポートしています。
TRLおよびTRM校正は、基板上に実装されたDUTを測定する際に使用されるため、既にPCBに実装されているネットワークに最適です。
OEM向けにカスタマイズ可能な基板のみのオプション
多くのOEMメーカーは、Picoのハードウェアを自社製品に組み込むことを選択しています。
PicoVNA 108のボード単体バージョンは、わずか29×17cmの設置面積でありながら、完成品と同じ優れた仕様をすべて備えています。
Picoは、小型ながら優れた性能を発揮するだけでなく、OEMアプリケーションに最適な選択肢です。
設計プロセス全体を通して無料の技術サポートが提供されます。
APIによりハードウェアを完全に制御でき、GitHubにはコード例が用意されています。
ボードレベルおよびFPGAレベルでの変更も可能なので、妥協することなく必要なソリューションを正確に実現できます。
教育に最適
PicoVNAはプロのユーザーを念頭に置いて設計されていますが、だからといって経験の浅い趣味家や学生に適さないというわけではありません。
教育者にとって、ネットワーク計測トレーニングキットは、RF測定の基本を網羅する理想的なプラットフォームを提供します。
キットには、テスト用のさまざまな回路を搭載したPCB、基本的な校正キット、N-SMAアダプター、SMA mmおよびffアダプター、SMAテストリード、Picoレンチ、PicoVNAソフトウェア（ダウンロードも可能）とキットで使用するための推奨ソフトウェア設定を含むメモリースティックが含まれています。また、メモリースティックには、様々な測定方法を解説した詳細な説明書も収録されており、RFトレーニングコースの受講や独学の出発点として最適です。
このPCBには、アッテネーター、広帯域アンプ、25Ωビーティーライン、レジストパワーデバイダー、ローパスフィルター、バンドパスフィルター、ユーザーチップ部品配置場所の例に加え、ショート、オープン、ロード、スルーの校正要素が含まれています。
基板自体には10種類以上の回路が搭載されています。基板の一端には、異なる校正方法のためのSOLT（ショート、オープン、ロード、スルー）方式のフィードラインがあります。また、25Ωのビーティーライン、ローパスおよびバンドパス・バターワースフィルター、アッテネーター、6dBパワーデバイダー、そしてテスト用に独自の0603サイズの部品を追加できるスペースも備えています。
基板上の最後の部品は、6GHz広帯域アンプです。
（外部+5V DC電源が必要ですが、付属していません）
PicoVNAと組み合わせることで、VNA測定と高周波設計の入門として活用できます。基礎を習得すれば、P1dBやAM/PM変換といったより複雑なトピックの実演も可能です。

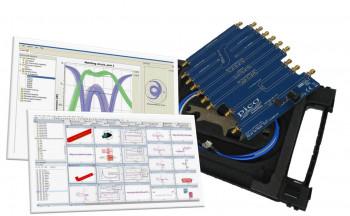

さらに一歩進んで、PicoはCadence AWR Microwave Officeと提携しました。
ネットワーク計測トレーニングキットのPCBファイルはMicrowave Officeにインポートできるため、シュミレーション結果と実測値を比較できます。さらに便利なことに、PicoのCadence AWR DEインターフェースウィザードを使用すると、VNA測定値をインポートしてシュミレーションを強化できます。
接続しよう

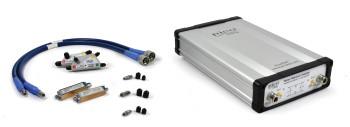

PicoVNAには、すぐに使用を開始するために必要なものがすべて同梱されています。
USB-A、USB-Cケーブル、電源アダプター（12V 3.5Aユニバーサル電源）、RFコンビネーションレンチ2本、そしてこれらすべてを収納できる頑丈なキャリングケースに加え、PicoVNAソフトウェアとユーザーガイドのデジタル版が収録されたUSBドライブが付属しています。
※測定ケーブルは別売りです。
- PicoVNA 106 / PicoVNA 108
Receiver characteristics Parameter Value
(PicoVNA 106)Value
(PicoVNA 108)
【NEW】Conditions Measurement bandwidth 140kHz, 70kHz, 35kHz, 15kHz, 10kHz, 5kHz, 1kHz, 500Hz, 100 Hz, 50Hz, 10Hz Average displayed noise floor Band (MHz)
0.3–10
10–4000
> 4000Typical (dB)
–110
–118
–110Max. (dB)
–100
–108
–100Band (MHz)
0.3–1
1–6000
> 6000Typical (dB)
–100
–124
–120Max. (dB)
–90
–110
–100Relative to the test signal level set to maximum power after an S21 calibration.
Ports terminated as during the isolation calibration step.
Dynamic range 0.3MHz to 10MHz
10MHz to 6GHz
0.3MHz to 10MHz
0.3MHz to 8.5GHz
10Hz bandwidth
Maximum test power:
PicoVNA 106：+6dBm
PicoVNA 108：0dBm
No averaging
Temperature stability, typical 0.02dB/℃ for F < 4GHz
0.04dB/℃ for F ≥ 4GHz
Measured after an S21 calibration
Trace noise,dB RMS Bandwidth
10kHz
70kHz
140kHz
Typical
0.0008dB
0.003dB
0.005dB [106]
0.006dB [108]
Max.
0.002dB
0.005dB
0.01dB
201-point sweep covering 1MHz to 6GHz or 8.5GHz.
Test power set to 0dBm.
Measurement uncertainty See table below Test level of –3dBm
No averaging
Bandwidth 10Hz
Ambient temperature equal to the calibration temperature.
A 12 error term calibration is assumed carried out with a good quality 3.5mm calibration kit capable of achieving the performance specified.
Spurious responses –76dBc typical, –70dBc max. The main spurious response occurs at close to (2 x RF + 1.3)MHz, where RF is the test frequency in MHz. For example, when testing a bandpass filter with a centre frequency of, say 1900MHz, an unwanted response will occur around 949.35MHz. There may also be spurious responses close to (3 x RF + 2.6) MHz. In all known cases the levels will be as stated.
Measurement uncertainty - value PC3.5 test port interfaces Reflection measurements Transmission measurements Freq. range Magnitude Phase Freq. range Magnitude Phase –15dB to 0dB 0dBm to +6dBm < 2MHz 0.7dB 8° < 2MHz 0.4dB 6° > 2MHz 0.5dB 4° > 2MHz 0.2dB 2° –25dB to –15dB –40dB to 0dB < 2MHz 0.8dB 6° < 2MHz 0.2dB 2° > 2MHz 1.0dB 6° > 2MHz 0.1dB 1° –30dB to –25dB –60dB to –40dB < 2MHz 3.0dB 20° < 2MHz 0.5dB [106]
0.3dB [108]8° > 2MHz 2.5dB [106]
3.0dB [108]
15°
20°
> 2MHz 0.3dB 4° –80dB to –60dB < 2MHz 2.0dB 15° > 2MHz 1.5dB 12° SMA test port interfaces –15dB to 0dB +0dBm to +6dBm < 2MHz 0.99dB 11.3° < 2MHz 0.57dB 8.5° > 2MHz 0.71dB 5.7° > 2MHz 0.28dB 2.8° –25dB to –15dB –40dB to 0dB < 2MHz 1.13dB 14.1° < 2MHz 0.42dB 2.8° > 2MHz 1.41dB 8.5° > 2MHz 0.14dB 1.4° –30dB to –25dB –60dB to –40dB < 2MHz 4.24dB 28.3° < 2MHz 0.71dB 11.3° > 2MHz 3.54dB 21.2° > 2MHz 0.42dB 5.7° –80dB to –60dB < 2MHz 2.83dB 21.2° > 2MHz 2.12dB 17.0°
Test port characteristics Parameter PicoVNA 106 PicoVNA 108 Conditions Load match Uncorrected:
Corrected:
16dB, typical [106]
15dB, typical [108]
46dB, typical
40dB, min
Source match Uncorrected:
Corrected:
16dB, typical [106]
15dB, typical [108]
46dB, typical
40dB, min
Directivity Corrected: 47dB, typical
40dB, min
Crosstalk Band
< 2MHz
2MHz–4GHz
4–6GHz
Typical
–100
–110
–100
Max
–90
–90
–90
Band
< 1MHz
2MHz–6GHz
6–8.5GHz
Typical
–100
–110
–100
Max
–90
–90
–90
Corrected.
Both calibrated ports terminated in short circuits.
After isolation calibration.
Maximum input level +10dBm, typ 0.1dB compression Maximum input level +20dBm +23dBm No damage Impedance 50 Ω Connectors Type N(f)
Bias-T input characteristics Parameter PicoVNA 106 PicoVNA 108 Conditions Maximum current 250mA Maximum DC voltage ±15V Current protection Built-in resettable fuse DC port connectors SMB(m)
Sweep I/O characteristics Sweep trigger output voltage Low: 0V to 0.8 V
High: 2.2V to 3.6VSweep trigger input voltage Low: –0.1V to 1V
High: 2.0V to 4V
Sweep trigger input voltage ±6V No damage Sweep trigger in/out connectors BNC(f) on back panel
Measuring functions Measuring parameters S11, S21, S22, S12
P1dB (1dB gain compression)
AM-PM conversion factor (PM due to AM)
Mixer conversion loss, return loss, isolation and compression (PicoVNA 108 only)
Error correction 12 error term full S-parameter correction (insertable DUT)
12 error term full S-parameter correction (non-insertable DUT)
8 error term full S-parameter unknown thru correction (non-insertable DUT)
S11 (1-port correction)
De-embed (2 embedding networks may be specified), impedance conversion
S21 (normalize, normalize + isolation)
S21 (source match correction + normalize + isolation)
Averaging, smoothing
Hanning and Kaiser–Bessel filtering on time-domain measurements
Electrical length compensation (manual)
Electrical length compensation (auto)
Effective dielectric constant correction
Display channels 4 channels Traces 2 traces per display channel Display formats Amplitude (logarithmic and linear)
Phase, Group Delay, VSWR, Real, Imaginary, Smith Chart, Polar, Time Domain
Memory trace One per display channel Limit lines 6 segments per channel (overlap allowed) Markers 8 markers Marker functions Normal, Δ marker, fixed marker, peak / min. hold, 3dB and 6dB bandwidth
Sweep functions Parameter PicoVNA 106 PicoVNA 108 Conditions Sweep type Linear sweep
CW sweep (timed sweep)
Power sweep (P1dB utility)
Sweep times Bandwidth S11, S21, S11+S21 calibration Full 12 or 8-term calibration 140kHz 19ms [106]
20ms [108]
37ms [106]
38ms [108]
10kHz 37ms 72ms 1kHz 0.21s 0.42s 100Hz 1.94s 3.87s 10Hz 19.2s 38.4s LF Adder (For each low frequency point <2.5MHz) 1.25ms/pt 2.5ms/pt 10MHz to 6GHz or 8.5GHz, 201-point trace length. For other lengths and bandwidths, sweep time is approximately:
TSWP (s)= N x (TMIN + FBW / RBW) + TARM
where N = number of frequency points,
TMIN (s)= minimum time per point (s2p: 167 μs; s1p: 85 μs),
FBW = bandwidth settle factor (s2p: 1.91; s1p: 0.956),
RBW = resolution bandwidth (Hz).
For sweep repetition period add software rearm time:
TARM = average 6.5ms or worst case 50ms. For markers on, increase TARM by 39ms.
Number of sweep points, VNA mode 51, 101, 201, 401, 801, 1001, 2001, 4001, 5001, 6001, 7001, 8001, 9001,10001 Number of sweep points, TDR mode 512, 1024, 2048, 4096
Signal source characteristics Parameter PicoVNA 106 PicoVNA 108 Conditions Frequency range 300kHz to 6.0GHz 300kHz to 8.5GHz Frequency setting resolution 10Hz Frequency accuracy 10ppm max With ambient of 23 ±3℃ Frequency temperature stability ±0.5ppm/ºC max Over the range +15 °C to +35℃ Harmonics –20dBc max With test power set to < –3dBm Non-harmonic spurious –40dBc typical Phase noise (10kHz offset) 0.3MHz to 1GHz: –90dBc/Hz
1GHz to 4GHz: –80dBc/Hz
> 4GHz: –76dBc/HzTest signal power F < 10MHz: –3 to –20dBm 10MHz < F < 4GHz: +6 to –20dBm F > 4GHz: +3 to –20dBm ≤ 6GHz:
+10dBm to –20dBm
> 6GHz: + 6dBm to –20dBm Power setting resolution 0.1dB Power setting accuracy ±1.5dB Reference input frequency 10MHz ±6ppm Reference input level 0 ±3dBm Reference output level 0 ±3dBm
Miscellaneous Controlling PC data interface USB 2.0 Support for third party test software Dynamic Link Library (DLL) as part of user interface software External dimensions (mm) 286 x 174 x 61 (L x W x H)
Excluding connectors
Weight 1.9kg Temperature range (operating) +5℃ to +40℃ Temperature range (storage) –20℃ to +50℃ Humidity 80% max, non-condensing Vibration (storage) 0.5g, 5～300Hz Power source and current +12 to +15V DC, 22W (PicoVNA 106) / 25W (PicoVNA 108) Power source connector 5.5mm diameter hole, 2.1mm diameter centre contact pin.
Centre pin is positive.Host PC requirements Microsoft Windows 7, 8 or 10
2GB RAM or moreSafety Conforms to EN61010-1:2010 and EN61010-2-030:2010 Warranty 3years
