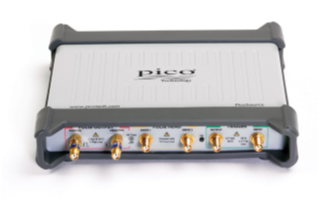

USB差動ピコセコンドパルスジェネレーター PicoSource PG900シリーズ
- 主な製品特徴
-
- PG911、PG914 50Ω、SMA(f)ステップリカバリダイオード出力
- PG911、PG914 遷移時間60ps秒未満
- PG911、PG914 2.5～6Vの可変振幅出力が2系統搭載
- PG911、PG914 1ps単位で±1nsのタイミングのずれ
- PG911、PG914 パルス幅：200ns～4μs
- PG911、PG914 内部クロック周期：1μs～1s
- PG911、PG914 外部トリガーに対するRMSジッターが3ps未満
- PG911、PG914 ステップリカバリーダイオード出力付きの-20dB、10GHz、SMA(m-f)アッテネータ付属
- PG912、PG914 外部50Ω N(m)正負極トンネルダイオードパルスヘッド
- PG912、PG914 遷移時間40ps未満
- PG912、PG914 デュアル > 200mV固定振幅出力
- PG912、PG914 1ps単位で±200psのタイミングのずれ
- PG912、PG914 トンネルダイオードパルスヘッドには、シリーズ間N(f)-SMA(m)アダプタ付属
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- 計測機器
- Pico Technology
- USB差動ピコセコンドパルスジェネレーター PicoSource PG900シリーズ
Pico Technology
差動ピコ秒パルス発生器
高速遷移パルスは、伝送経路、デバイス、またはネットワークに広帯域信号を瞬時に照射することができます。このようなパルスは、時間領域反射率測定、半導体テスト、ギガビット相互接続およびポートテスト、レーダーなど、私たちが必要とする多くの高速広帯域測定に非常に役立ちます。
特に差動高速データは、デジタル、コンピューティング、相互接続、および電気通信システムにおける計測上の大きな課題となっています。驚くべきことに、これまで費用対効果の高い高速遷移差動パルス発生器を見つけるのは非常に困難でした...しかし、今、状況は変わりました！
代表的な用途としては以下のようなものがあります。
PG900パルス発生器は、これらの多くの用途において、 PicoScope 9300 20GHzサンプリングオシロスコープと組み合わせて使用できます。

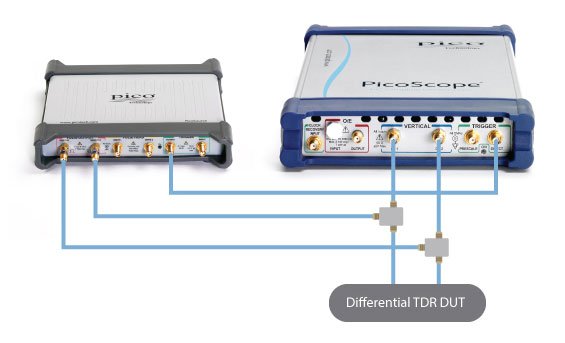

- PicoScope 9300 サンプリングオシロスコープを使用した TDR アプリケーション
PG900パルスジェネレーターは、USB経由で1台のPCから制御でき、PicoScope 9300サンプリングオシロスコープと併用することで、この機能を内蔵していないモデル（PicoScope 9301、9302、9321、9341）でもタイムドメインリフレクトメトリーを実現できます。
1つのパルス源とオシロスコープチャネルを使用するだけで、シングルエンド測定が可能です。

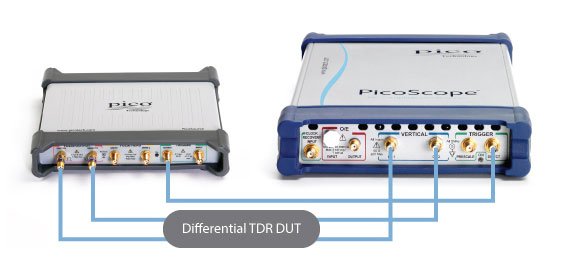

- PicoScope 9300 サンプリングオシロスコープによる TDT アプリケーション
PG900 パルスジェネレーターは、1 台の PC から USB 経由で制御でき、PicoScope 9300 サンプリングオシロスコープと組み合わせて、この機能を搭載していないモデル（PicoScope 9301、9302、9321、9341）でタイムドメイン伝送を測定できます。また、PicoScope 9300のどのモデルでも、長距離回線や設置システムのテスト用に、遠隔に設置した信号発生器の汎用性を追加できます。
1つのパルス源とオシロスコープチャンネルを使用するだけで、シングルエンド測定が可能です。

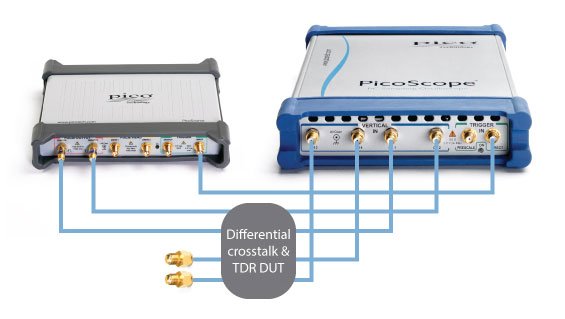

- PicoScope 9341サンプリングオシロスコープによるTDTとクロストーク
1台のPCからUSB経由で制御できるPG900パルスジェネレーターは、PicoScope 9341の4チャンネルサンプリングオシロスコープと組み合わせて、時間領域伝送とクロストークを同時に評価できます。
シングルエンド測定は2チャンネルサンプリングオシロスコープで可能です。差動測定は、最初に伝送を測定し、次にクロストーク測定のために接続を変更することによっても取り組むことができる。未接続ポートは、常に正しく終端する必要がある。
製品ラインナップ
PicoSource PG900 Series
| Model | PicoSource PG911 | PicoSource PG912 | PicoSource PG914 |
|---|---|---|---|
| Output impedance | 50Ω | 50Ω | |
| Output connector | SMA(f) | N(m) | SMA(f)、N(m) |
| Output amplitude | Adjustable 2.5V to 6V in 10mV steps | Fixed 200mV | Adjustable 2.5V to 6V in 10mV steps Fixed 200mV |
| Output accuracy | ±10% | ±25% | ±10%、±25% |
| Differential deskew range | Adjustable in 1ps steps over 2ns range | Adjustable in 1ps steps over 200ps minimum 300ps typical |
Adjustable in 1ps steps over 2ns range Adjustable in 1ps steps over 200ps minimum,300ps typical |
| Pulse transition time | Positive or negative-going, smooth mode：< 60ps（10～90%） Negative-going, fast mode：< 50ps（10～90%） |
< 40ps（10～90%） | Positive or negative-going, smooth mode：< 60ps（10～90%） Negative-going, fast mode：< 50ps（10～90%） < 40ps（10～90%） |
| Pulse aberrations | Positive or negative-going, smooth mode：< +20%,-10% for first 2ns < ±7% to 10ns < ±2% to pulse width -50ns Negative-going, fast mode：<（+40%,-10%） |
< ±20%, for first 2ns < ±7% to 15ns < ±2% to（pulse width -50ns） |
Positive or negative-going, smooth mode：< +20%,-10% for first 2ns < ±7% to 10ns < ±2% to pulse width -50ns Negative-going, fast mode：<（+40%,-10%） < ±20%, for first 2ns < ±7% to 15ns < ±2% to（pulse width -50ns） |
| Trailing edge transition time | < 8ns（10～90%） | < 8ns（10～90%） | < 8ns（10～90%） |
