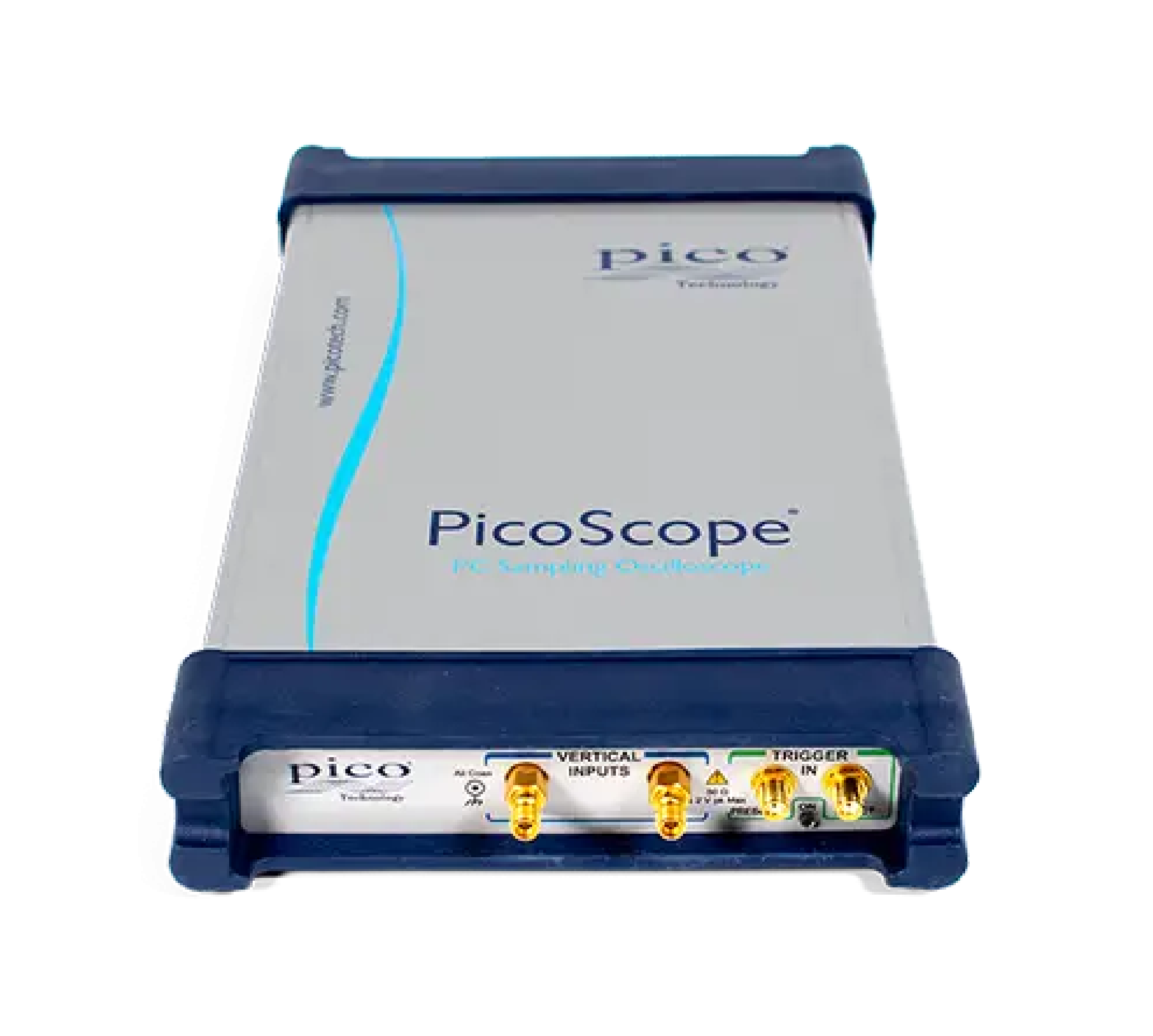

USBサンプリングオシロスコープ PicoScope 9300シリーズ
- 主な製品特徴
-
- 15TS/s（64fs）のシーケンシャルサンプリング、最大640TS/s（1.5fs）の表示解像度
- 最大15GHzのプリスケーリング、2.5GHzのダイレクトトリガー、および11.3Gb/sのクロックリカバリー
- 業界最高水準の16ビット1MS/s ADCと60dBのダイナミックレンジ
- 最大223-1パターンロックで20Gb/sまでのアイテストとマスクテスト
- 直感的でタッチ操作に対応したWindowsユーザーインターフェース
- 包括的な組み込み計測機能、ヒストグラム作成機能、および編集可能なデータマスクライブラリ
- 一体型、差動式、デスク調整可能なTDR/TDTステップジェネレーター
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- 計測機器
- Pico Technology
- USBサンプリングオシロスコープ PicoScope 9300シリーズ
Pico Technology
TDR/TDTと光学モデルを用いた30GHzまでのサンプリングオシロスコープ
最大30GHzの帯域幅を備えたPicoScope 9300サンプリングオシロスコープは、10Gb/s以上のデジタルおよび通信アプリケーション、最大25GHzのマイクロ波アプリケーション、そして64fsまでの分解能を持つタイミングアプリケーションに対応します。オプションの11.3Gb/sクロックリカバリ、光電変換器、または差動式で歪み補正可能な時間領域反射率測定ソース（60ps/7V）により、パワフルで小型、かつコスト効率の高い測定パッケージが完成します。

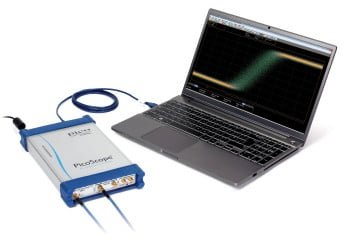

20～30GHzの電気探傷、9.5GHzの光探傷、TDR/TDT対応、2チャンネルおよび4チャンネル対応、コンパクトで持ち運び可能なUSB接続型計測器
これらのユニットは作業台の上で場所を取らず、ノートパソコンと一緒に持ち運べるほど小型なので、現場でのテストにも最適です。しかし、それだけではありません。大型の卓上ユニットにリモートプローブヘッドを取り付ける代わりに、オシロスコープを被試験デバイスのすぐそばに設置できます。これで、オシロスコープと被試験デバイスの間にあるのは、短くて低損失の同軸ケーブルだけです。必要なものはすべてオシロスコープに内蔵されているため、高価なハードウェアやソフトウェアの追加機器について心配する必要はありません。
代表的な用途
製品ラインナップ
PicoScope 9300 Series
| Model | GHz sampling oscilloscope | channels | Clock recovery | Optical input | Integrated TDR/TDT |
|---|---|---|---|---|---|
| PicoScope 9301-20 PQ338 | 20GHz | 2 | - | - | - |
| PicoScope 9301-30 PQ339 | 30GHz | 2 | - | - | - |
| PicoScope 9302-20 PQ340 | 20GHz | 2 | 11.3Gb/s | - | - |
| PicoScope 9311-20 PQ091 | 20GHz | 2 | - | - | 60ps / 2.5～7V |
| PicoScope 9321-20 PQ092 | 20GHz | 2 | 11.3Gb/s | 9.5 GHz | - |
| PicoScope 9341-20 PQ093 | 20GHz | 4 | - | - | - |
| PicoScope 9341-30 PQ341 | 30GHz | 4 | - | - | - |
PicoScope 9300 Series仕様
| Model | PicoScope 93**-20 models | PicoScope 93**-30 models |
|---|---|---|
| Number of channels | PicoScope 9341：4 All other models：2 |
PicoScope 9341：4 All other models：2 |
| Bandwidth, Full | 20GHz | 30GHz |
| Bandwidth, Mid | N/A | 20GHz |
| Bandwidth, Narrow | 10GHz | 12GHz |
| Pulse response rise time, full bandwidth | 17.5ps（10～90%, calculated） | 11.7ps（10～90%, calculated） |
| Pulse response rise time, mid bandwidth | N/A | 17.5ps（10～90%, calculated） |
| Pulse response rise time, narrow bandwidth | 35.0ps（10～90%, calculated） | 29.2ps（10～90%, calculated） |
| Noise, full bandwidth | < 1.5mV RMS typical < 2.0mV RMS maximum |
< 1.9mV RMS typical < 2.5mV RMS maximum |
| Noise, narrow bandwidth | < 0.8mV RMS typical < 1.1mV RMS maximum |
< 1.0mV RMS typical < 1.3mV RMS maximum |
