高解像度のディープメモリオシロスコープ

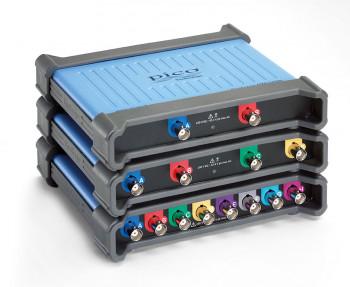

PicoScope 4000AシリーズのPCオシロスコープは、Pico Technology社の高解像度・大容量メモリ製品群を第2世代へとアップグレード・拡張したものです。 PicoScope 4000Aシリーズは、2チャンネル、4チャンネル、8チャンネルモデルが用意されており、12ビットのハードウェア分解能（解像度拡張機能により最大16ビット）、256MSのディープキャプチャメモリ、80MS/sのサンプリング速度で20MHzの帯域幅、最大70dBのSFDR、内蔵の14ビットトリガー可能な信号発生器、および80MS/sのAWGを備えています。SuperSpeed USB 3.0インターフェースにより、機器への電源供給とホストPCへの最大160MS/sの通信が可能です。 すべてのモデルは、人気の高いPicoScopeユーザーインターフェースで動作し、無料のPicoSDKソフトウェア開発キットを利用できます。これにより、ユーザーはカスタムアプリケーション向けにハードウェアを直接プログラミング制御できます。また、これらのスコープは、低速で長時間のデータキャプチャを行うためのPicoLog 6データロギングソフトウェアにも対応しています。

最大8チャンネルの高解像度

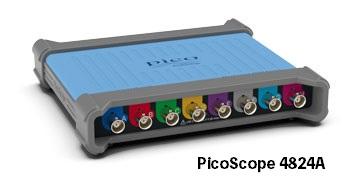

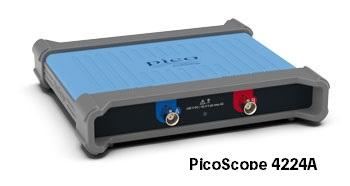

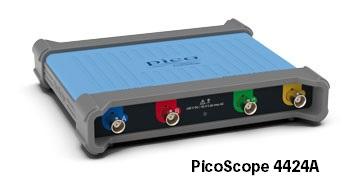

PicoScope 4000Aシリーズは、2、4、8つの高解像度アナログチャンネルを選択できるため、オーディオ、超音波、振動、電力波形を簡単に表示したり、複雑なシステムのタイミングを分析したり、複数の入力に対して同時に幅広い高精度測定タスクを実行したりできます。
このオシロスコープは小型でコンパクトな設置面積ですが、最小20mm間隔のBNCコネクターは、一般的なプローブやアクセサリーすべてに対応しています。
コンパクトなサイズにもかかわらず、性能に妥協はありません。
12ビットの高垂直解像度、20MHzの帯域幅、256MSのバッファメモリ、80MS/sの高速サンプリングレートを備えたPicoScope 4000Aシリーズは、正確な結果を提供するパワーと機能を備えています。
最大8チャンネルを備えたこれらのオシロスコープは、UART、I2C、SPI、CAN、LINなどの複数のシリアルバスと制御信号とドライバ信号を分析できます。

PicoScope 4000Aシリーズオシロスコープを選ぶ理由とは？

PicoScope 4000Aシリーズは、20MHzの帯域幅、低ノイズ、12ビットの分解能、大容量のキャプチャメモリ、統合された関数発生器および任意波形発生器を、実績のあるユーザーインターフェースを備えたコンパクトなUSB3接続のPCベースパッケージに搭載しています。
このオシロスコープシリーズは、電気、機械、オーディオ、ライダー、レーダー、超音波、非破壊検査、予知保全システムなど、幅広い分野で作業するエンジニア、科学者、技術者が、繰り返し波形や単発の長時間波形を正確に測定・分析する必要がある場合に特に適しています。

PicoScope 4000Aシリーズは、8ビットの解像度と限られたキャプチャメモリを備えた従来のオシロスコープや、高価なメインフレームを必要とするカードベースのデジタイザとは異なり、以下の利点を提供します。

PicoScope 4000Aシリーズは、以下のような幅広い用途に最適

複雑な組み込みシステム

オシロスコープを使用して組み込みシステムのデバッグを行う場合、すぐにチャンネルが不足してしまうことがあります。
I²C または SPI バスと複数の電源レール、DAC 出力、ロジックシグナルを同時に監視する必要がある場合があるからです。
最大8チャンネルを備えた PicoScope 4000Aシリーズは、これらすべてに対応できます。

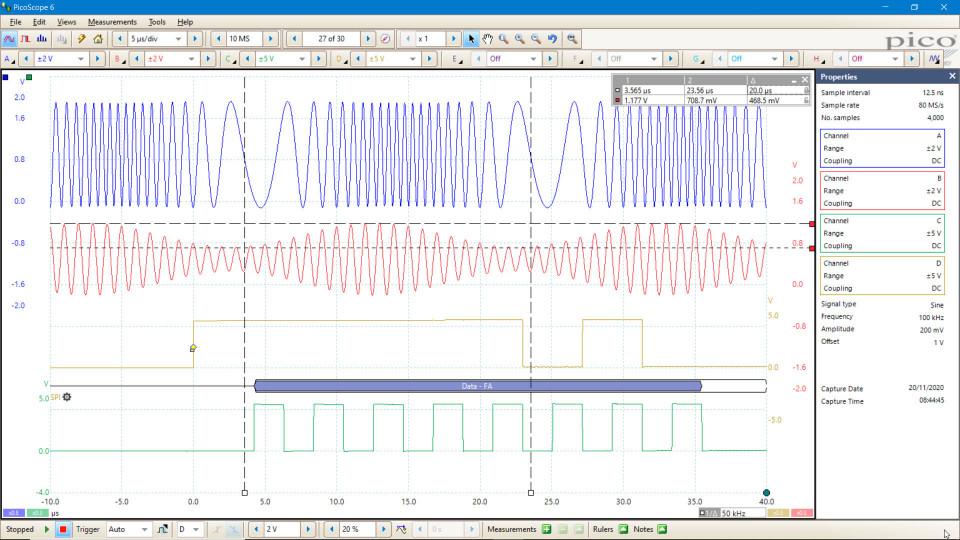

最大8つのシリアルバスをデコードし、アナログ波形とデコードされたデータの両方を表示するか、シリアルバスと他のアナログまたはデジタルシグナルの組み合わせを表示するかを選択できます。
PicoScopeはすべてのチャンネルで高度なトリガー機能を備えているため、4入力ブール論理トリガーを使用してデータパターンを検索できるだけでなく、ランパルス、ドロップアウト、ノイズも検出できます。

パックの内容物

IEPEシグナルコンディショナー

集積型電子圧電センサーをデータ収集システムに接続するためのシンプルでコンパクトな方法であり、業界標準のIEPEひずみゲージ、圧力センサー、加速度計、マイクロホンとの容易な接続を実現します。
