小型レシーバーモジュール (MixAMC-I)
- 主な製品特徴
-
- マイクロメータ駆動RFアッテネータ（約0～30dB）
- ホーンアンテナ
- 導波管テストポート延長（1インチおよび2インチのオプションあり）
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- 小型レシーバーモジュール (MixAMC-I)
Virginia Diodes Inc.
Integrated Mixer Amplifier Multiplier Chain(MixAMC-I)
Virginia Diodes (VDI) 社の標準スペクトラムアナライザ用エクステンションモジュール(SAX)は、マイクロ波スペクトラム・アナライザのTHz帯域への高性能広帯域ダウンコンバージョンおよび周波数拡張を実現します。Virginia Diodes (VDI) 社は現在コンパクトなパッケージで業界をリードするパフォーマンスを提供する統合MixAMCモジュールを提供しています。
これらの統合MixAMCモジュールはミリ波/ THz信号のみをダウンコンバートするために使用できます。 現在、Spectrum Analyzer ExtensionモードはMixAMC-I製品では利用できません。 統合MixAMCモジュールは低周波数LO入力（<20 GHz）を利用し、独立したIF出力ポートを備えています。 これらのモジュールは高IF帯域幅用に構成されています。
- テクニカルノート
MixAMC-I 製品には、ユーザーが供給する電圧が必要です。
MixAMC-I 製品には、ヒートシンクとファンを同梱していますが、取り外すことができます。ヒートシンクを取り外す場合は、ユーザーが十分なヒートシンクを用意する必要があります。ケースの最大温度は45℃を超えてはなりません。

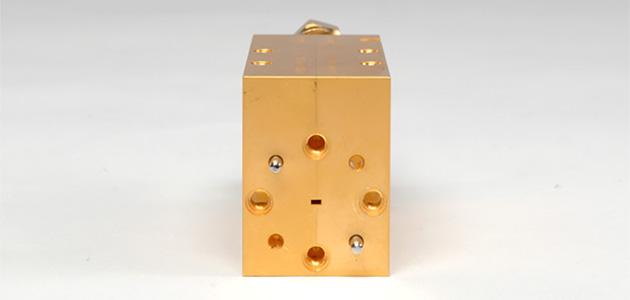

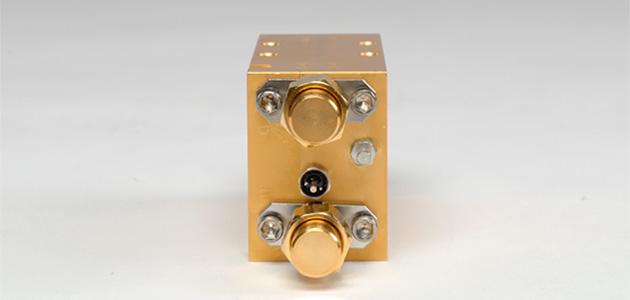

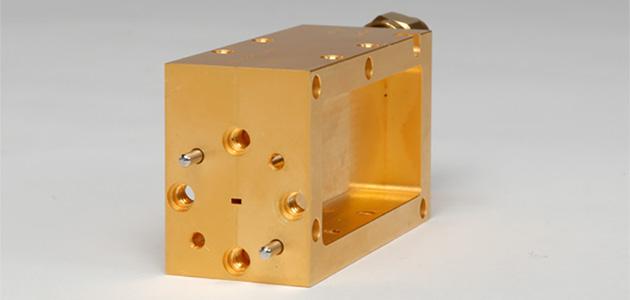

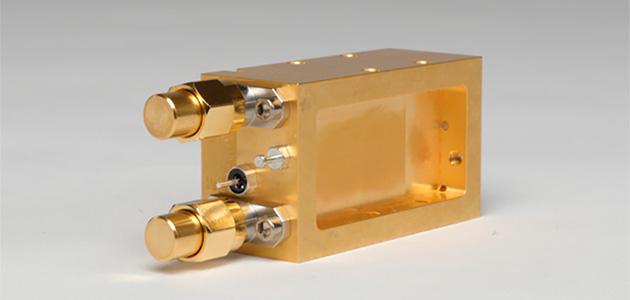

すべてのLO入力およびIFコネクタは2.9mm(f)です。
標準の乗算係数構成のLO入力損傷限度は6dBmです。他の乗算係数の損傷限度については、弊社までお問い合わせください。
標準構成には、約100kHz-40GHzのIFアンプが含まれ、利得は~12dB @~300MHzです。ミキサーのIFポートに直接アクセスすることはできません。
ユーザーは、MixAMC-IからIFアンプを取り外すことを選択できます。IFアンプが取り外されると、IFポートはESDに対して非常に敏感になります。このオプションを選択するには、購入注文の部品名に-Nを追加します。例えば、IFアンプなしのWR10MixAMC-Iをご注文の場合、ご注文書でWR10MixAMC-INとご指定ください。
モジュールにはテストポートは付属していません。 テストポートの価格については弊社までお問い合わせください。（1インチおよび2インチのテストポートをご用意しております）
ミキサーの固有変換損失はIF～322.5MHzで規定されており、規定の最大IFまで約1.5dB/10GHzの割合で増加します。
- カスタム
Virginia Diodes (VDI) 社は、コンパクトなパッケージで業界をリードする性能を提供するカスタム製品を提供しています。以下に一例を示します。
874GHz受信機と183GHz受信機
説明：これらの受信機は、NASAとMITとの共同研究で雲氷の測定に使用されるシステムの一部です。これらの受信機は、優れた性能と低い変換損失を備えています。
詳細はこちらをクリックしてください。
Integrated Mixer Amplifier Multiplier Chain(MixAMC-I)
標準製品リスト
VDI MixAMC-I Standard Product List
| VDI Part # | Band (GHz) | Frequency Multiplication Factor | SSB Conversion Loss (dB, typical) MixAMC-I | SSB Conversion Loss (dB, typical) MixAMC-I-N | RF Power Limits: Compression/Damage (dBm) | Maximum Available IF Bandwidth (GHz) |
|---|---|---|---|---|---|---|
| WR1.0MixAMC-I | 750 - 1,100 | 72 | 13 | 25 | -20/-10 | 40 |
| WR1.5MixAMC-I | 500 - 750 | 54 | 6 | 18 | -10/0 | 40 |
| WR2.2MixAMC-I | 330 - 500 | 36 | 2 | 14 | -10/0 | 40 |
| WR2.8MixAMC-I | 260 - 400 | 24 | 1 | 13 | -10/0 | 40 |
| WR3.4MixAMC-I | 220 - 330 | 24 | 0 | 12 | -10/0 | 40 |
| WR4.3MixAMC-I | 170 - 260 | 24 | -1 | 11 | -10/0 | 26 |
| WR5.1MixAMC-I | 140 - 220 | 12 | -1 | 11 | -10/0 | 22 |
| WR6.5MixAMC-I | 110 - 170 | 12 | -2 | 10 | -10/0 | 17 |
| WR8.0MixAMC-I | 90 - 140 | 12 | -2 | 10 | -10/0 | 14 |
| WR10MixAMC-I | 75 - 110 | 6 | -2 | 10 | -10/0 | 11 |
| WR12MixAMC-I | 60 - 90 | 6 | -2 | 10 | -10/0 | 9 |
| WR15MixAMC-I | 50 - 75 | 6 | -2 | 10 | -10/0 | 7.5 |
