同軸ミキサー（RMX/RMXDC/RMXLO/RMXUCシリーズ）
RF-LAMBDA社の広帯域ミキサーは、周波数変換に使用されます。
アクティブ型とパッシブ型の両方が用意されており、高いIP3値と低い変換損失を実現しています。
ご要望に応じて、密閉型オプションもご用意できます。
製品ラインナップ
Mixer（RMX/RMXDC/RMXLO/RMXUC Series）
| Model | Description | RF Input Low Freq. | RF Input High Freq. | IF Output Low Freq. | IF Output High Freq. | Conversion Gain | P1dB | In-Band Spurious rejection | Interface | Datasheet |
|---|---|---|---|---|---|---|---|---|---|---|

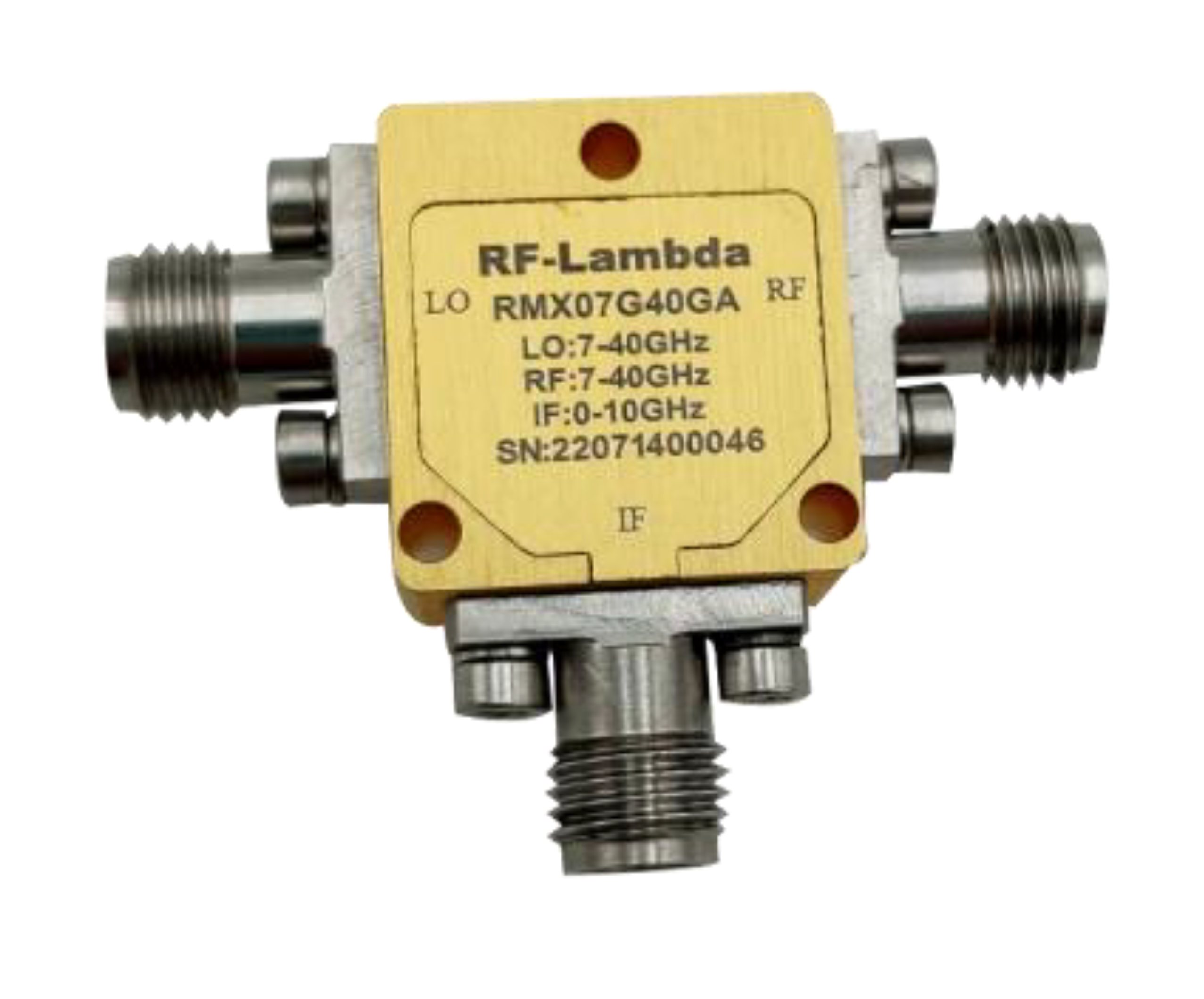

| RMX07G40GA | Mixer (Bi-Directional) | 7GHz | 40GHz | DC | 10GHz | -11dB | -1dBm | 2.92mm | Datasheet | |
| RMX110G170GA | Mixer (Down-convert) | 110GHz | 170GHz | DC | 1GHz | -36dB | 5dBm | -50dBc | WR6 | Datasheet |
| RMX140G220GA | Mixer (Down-convert) | 140GHz | 220GHz | DC | 1GHz | -40dB | 5dBm | -50dBc | WR5 | Datasheet |
| RMX14G36GA | Mixer (Bi-Directional) | 14GHz | 36GHz | DC | 24GHz | -10dB | 0dBm | 2.92mm | Datasheet | |
| RMX220G325GA | Mixer (Down-convert) | 220GHz | 325GHz | DC | 1GHz | -46dB | 5dBm | -50dBc | WR3 | Datasheet |
| RMX26G40GA | Mixer | 26.5GHz | 40GHz | 3.31MHz | 0.005GHz | -25dB | -5dBm | -50dBc | Waveguide | Datasheet |
| RMX40G60GA | Mixer (Down-convert) | 40GHz | 60GHz | DC | 1GHz | -22dB | 5dBm | -50dBc | WR19 | Datasheet |
| RMX50G75GA | Mixer (Down-convert) | 50GHz | 75GHz | DC | 1GHz | -24dB | 5dBm | -50dBc | WR15 | Datasheet |
| RMX50G75GB | Mixer (Bi-Directional) | 50GHz | 75GHz | DC | 26GHz | -8dB | 10dBm | Waveguide | Datasheet | |
| RMX75G110GA | Mixer (Down-convert) | 75GHz | 110GHz | DC | 1GHz | -28dB | 5dBm | -50dBc | WR10 | Datasheet |
| RMXDC07G40GA | Mixer (Down-convert) | 7GHz | 40GHz | DC | 10GHz | 3dB | -6dBm | 2.92mm | Datasheet | |
| RMXDC14G36GA | Down Converter | 14GHz | 36GHz | DC | 24GHz | 4dB | -4dBm | 2.92mm | Datasheet | |

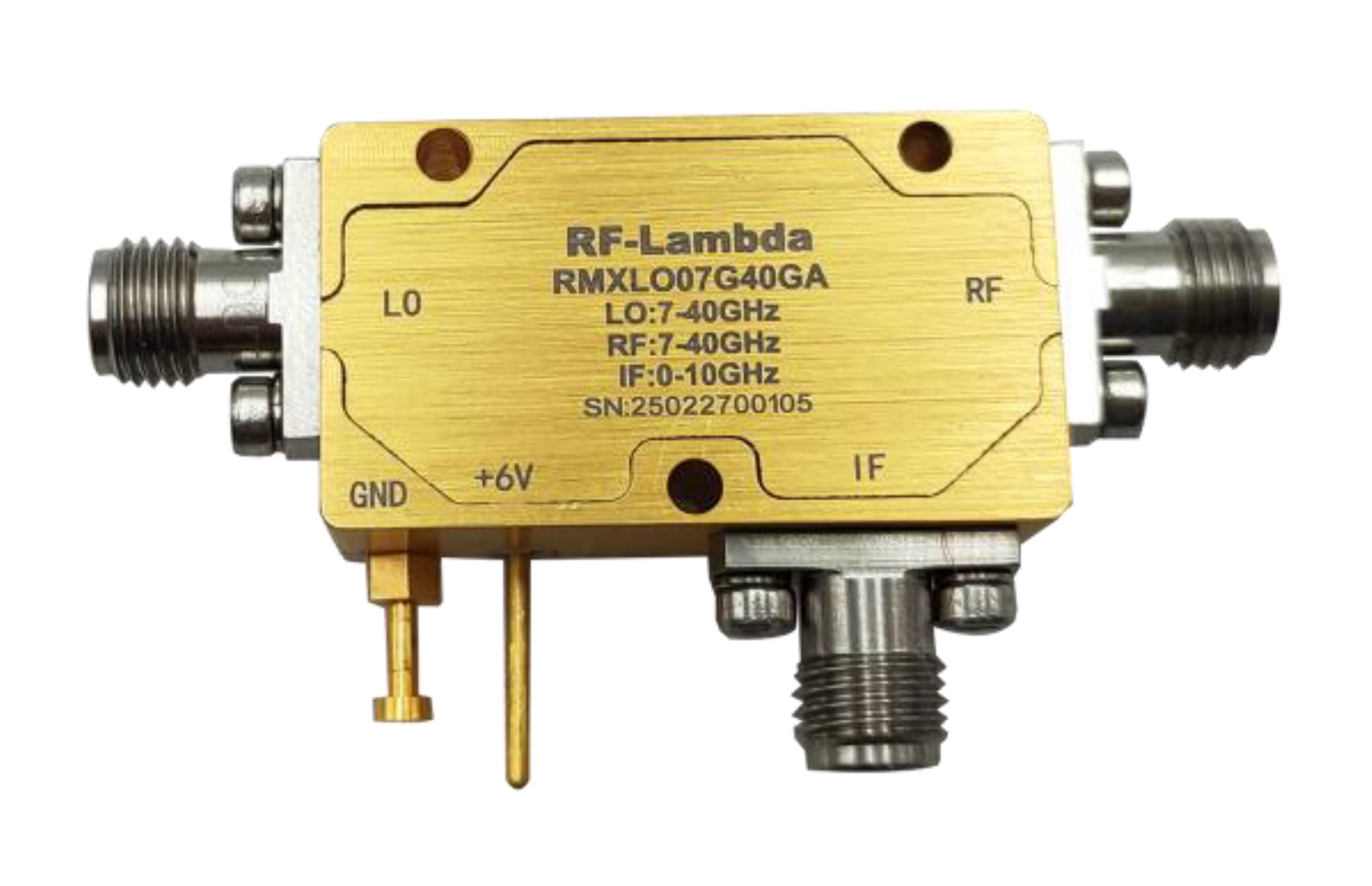

| RMXLO07G40GA | Mixer + LO driver | 7GHz | 40GHz | DC | 10GHz | -11dB | -1dBm | 2.92mm | Datasheet | |
| RMXLO14G36GA | Mixer + LO driver | 14GHz | 36GHz | DC | 24GHz | -10dB | 0dBm | 2.92mm | Datasheet | |
| RMXLO50G75GA | Mixer + LO driver | 50GHz | 75GHz | DC | 26GHz | -8dB | 10dBm | Waveguide | Datasheet | |
| RMXUC07G40GA | Mixer (Up-convert) | 7GHz | 40GHz | DC | 10GHz | 3dB | -6dBm | 2.92mm | Datasheet | |
| RMXUC14G36GA | Up Converter | 14GHz | 36GHz | DC | 24GHz | 4dB | -4dBm | 2.92mm | Datasheet |
