MixNVアクティブミキサー：1MHz～6GHz RFアップダウンコンバーター
- 主な製品特徴
-
- USB経由で制御するオープンソースのLabview GUIソフトウェア
- PCの有無にかかわらずハードウェア機能を実行
- RFミキサーまたはRFシグナルジェネレーターとして使用可能
- アップコンバート、ダウンコンバート機能搭載
- 1Hz周波数分解能PLL
- ミキサー入力周波数範囲：1MHz～6GHz
- ミキサー出力周波数：5MHz～4.5GHz
- LO出力周波数：85MHz～5GHz
- 3ms LO RFロック時間標準
- 出力電力が最大+7dBmのシグナルジェネレーター
- 10MHz～100MHzの外部基準入力
- 5ppmの内部10MHz基準
- 内部および外部周波数シフト変調
- 寸法：5インチ×1.375インチ×0.75インチ（6.35cm×3.5cm×1.9cm）
- カテゴリー
-
- RF、ミリ波、テラヘルツ

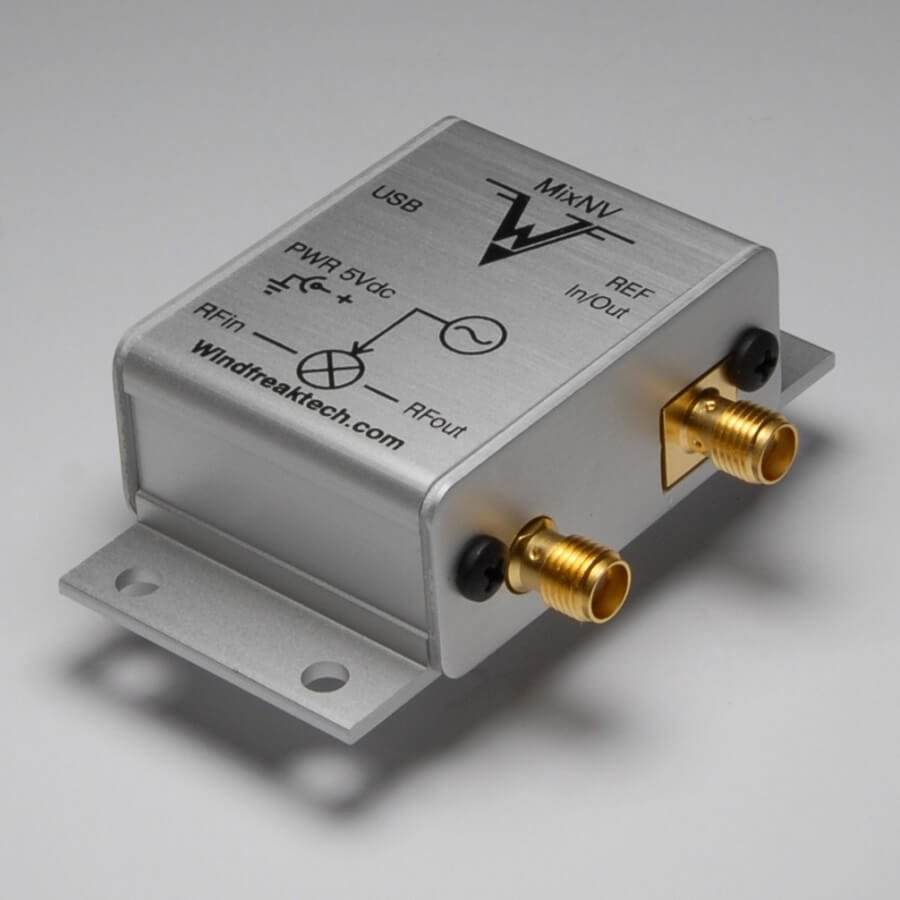

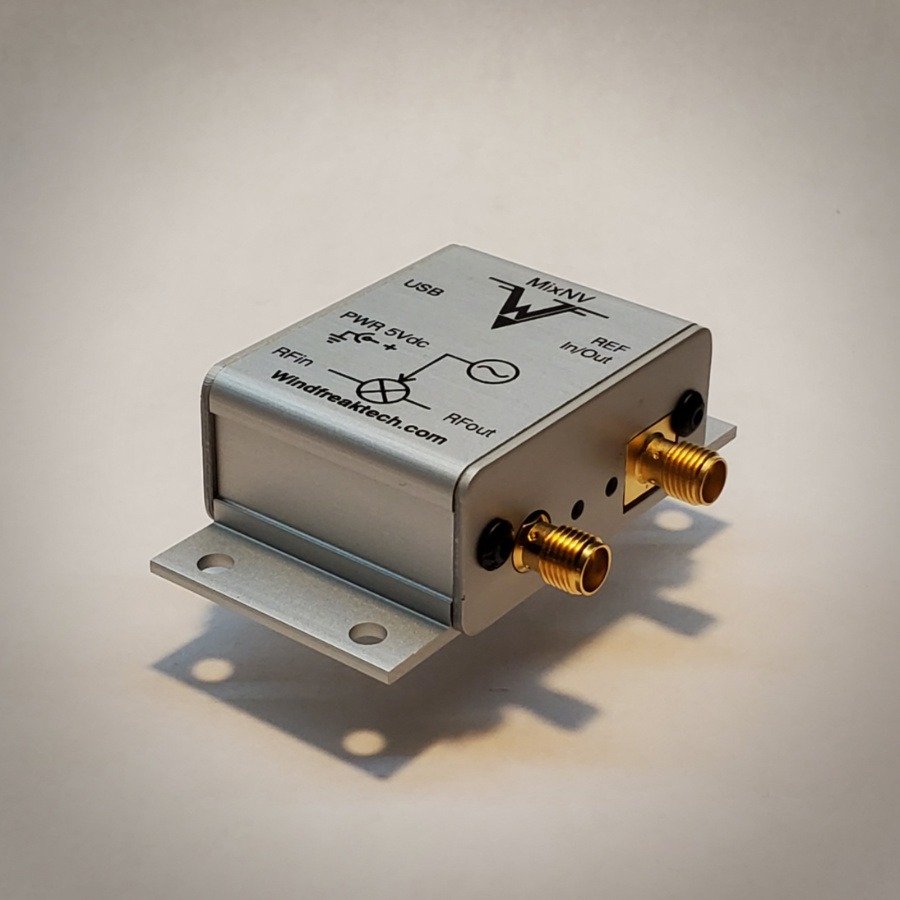

- MixNVアクティブミキサー：1MHz～6GHz RFアップダウンコンバーター
Windfreak Technologies
- データシート
- データシート クイックスタートガイド
1MHz～6GHz対応 USB給電式プログラム可能なRFミキサー・RFシグナルジェネレーター
Windfreak MixNVは、1MHz～6GHzの周波数帯域に対応したソフトウェアプログラマブルRFミキサーで、アップコンバート、ダウンコンバート、RFシグナルジェネレーターとして使用できます。
内蔵のフェーズロックローカルオシレーターは、USBポートを介してWindows、Android、またはLinuxが動作するPCから制御および給電されます。
AndroidおよびLinuxでは、無料のサードパーティ製コマンドラインターミナルソフトウェアが必要です。
このオシレーターは、高度なシグマデルタ変調PLLを使用し、85MHz～4.2GHzまで1Hz刻みで周波数調整が可能です。
このPLLは、低スプリアス成分と優れたフェーズノイズを実現します。
5GHzまで周波数調整可能ですが、性能は低下します。
MixNVは不揮発性メモリを内蔵しているため、任意のLO周波数、FSK変調方式、その他の設定で自動的に起動するようにプログラムできます。
これにより、エンドユーザーはPC制御を必要とせずに、MixNVを筐体やラックに設置できます。
MixNVは、RFおよびマイクロ波通信製品やテストセットアップで使用するためのスタンドアロンミキサーとして設計されていますが、ミキサーのバイアスを自己調整できるため、高精度な周波数分解能を持つシグナルジェネレーターとしても使用できます。
また、ソフトウェアまたは外部3.3V CMOSドライブを介して周波数偏差を細かく調整できる2レベルFSK（周波数偏移変調）も可能です。
オープンソースのWindfreakソフトウェアを使用するか、Hyperterminalなどのサードパーティ製プログラムや、多くのオペレーティングシステムに対応したその他のフリーウェアシリアル通信端末を使用して簡単に制御できます。
MixNVの動作温度範囲は-40℃～+85℃です。

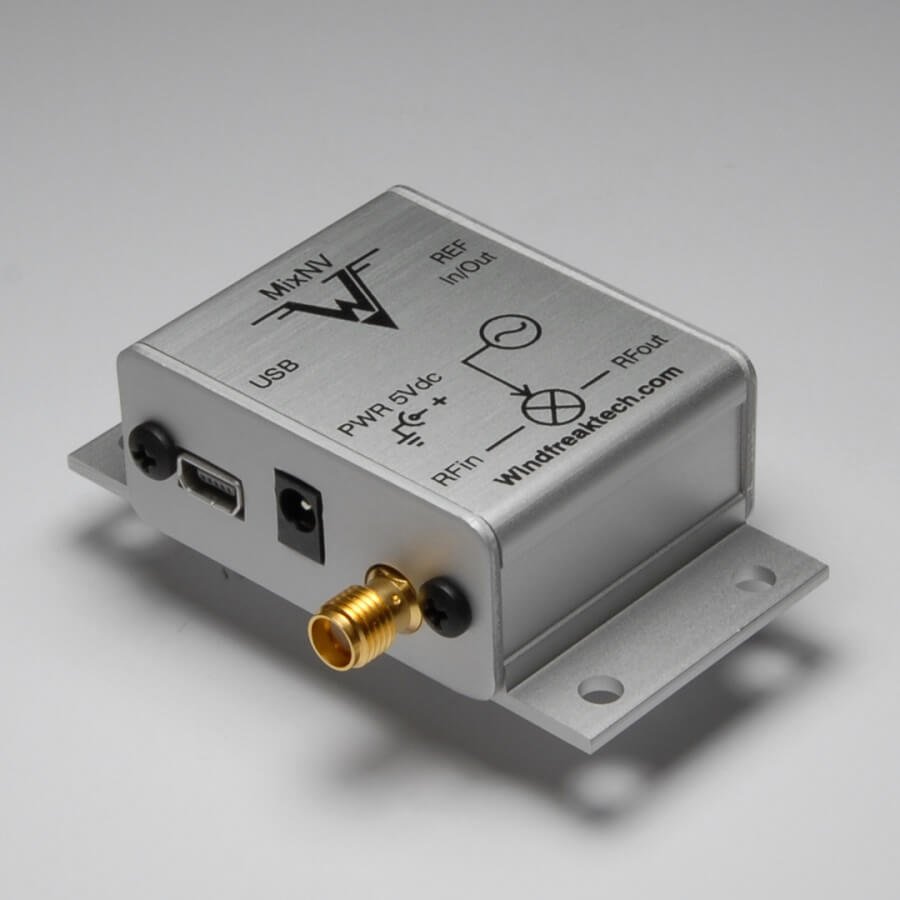

MixNVは、USBミニコネクターを介してUSB電源で動作します。また、5（±0.5）V DC電源コネクターを介してスタンドアロン動作も可能です。
消費電流は150mAです。中央のピンがプラス、外側の導体がグランドです。
このユニットを、数千ドルもする他の統合性の低いソリューションと比較してみてください。
Windfreak Technologiesは、高度にカスタマイズされたアプリケーションを構築するためのソフトウェアに何百時間もの時間を費やしてきました。
LabVIEWのソースコードは購入時に付属しています。
用途例としては、無線通信システム、SDR（ソフトウェア無線）、マイクロ波ポイントツーポイントバックホール無線、自動テスト装置（ATE）、周波数アップコンバージョン、周波数ダウンコンバージョン、ローカルオシレーター（LO）の代替、トランスバーター、およびアマチュア無線開発などが挙げられます。

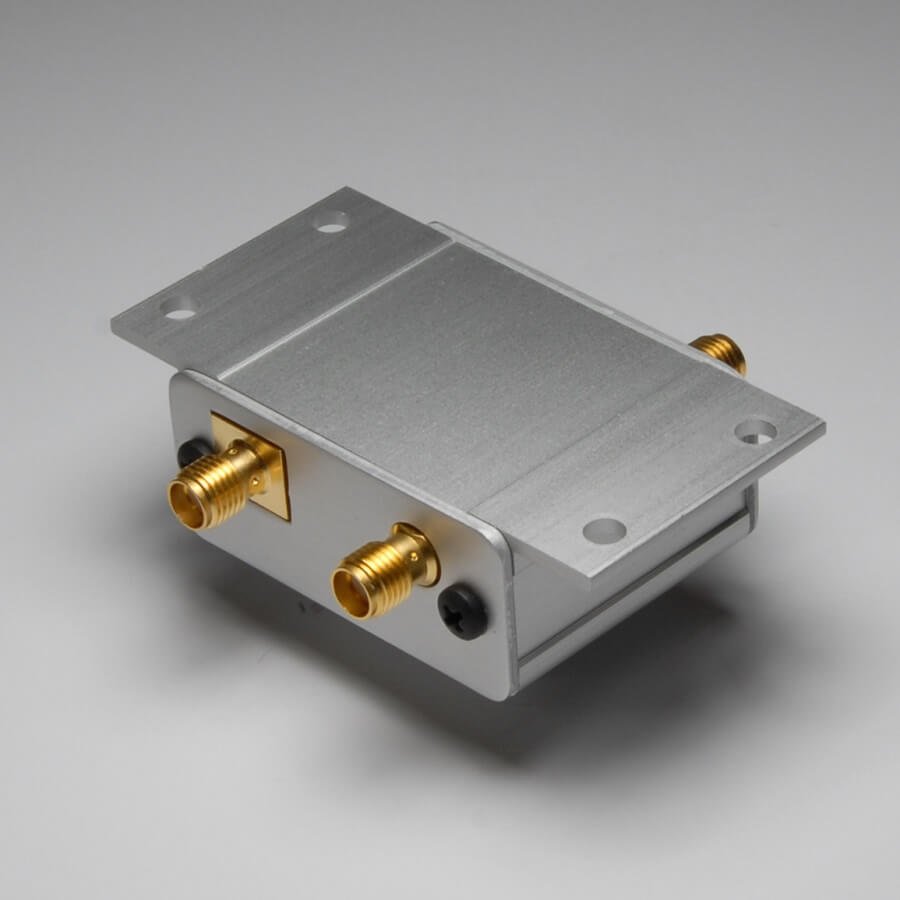

ケース寸法（取り付けタブを含む）
2.5インチ×1.375インチ×0.75インチ（6.35cm×3.5cm×1.9cm）

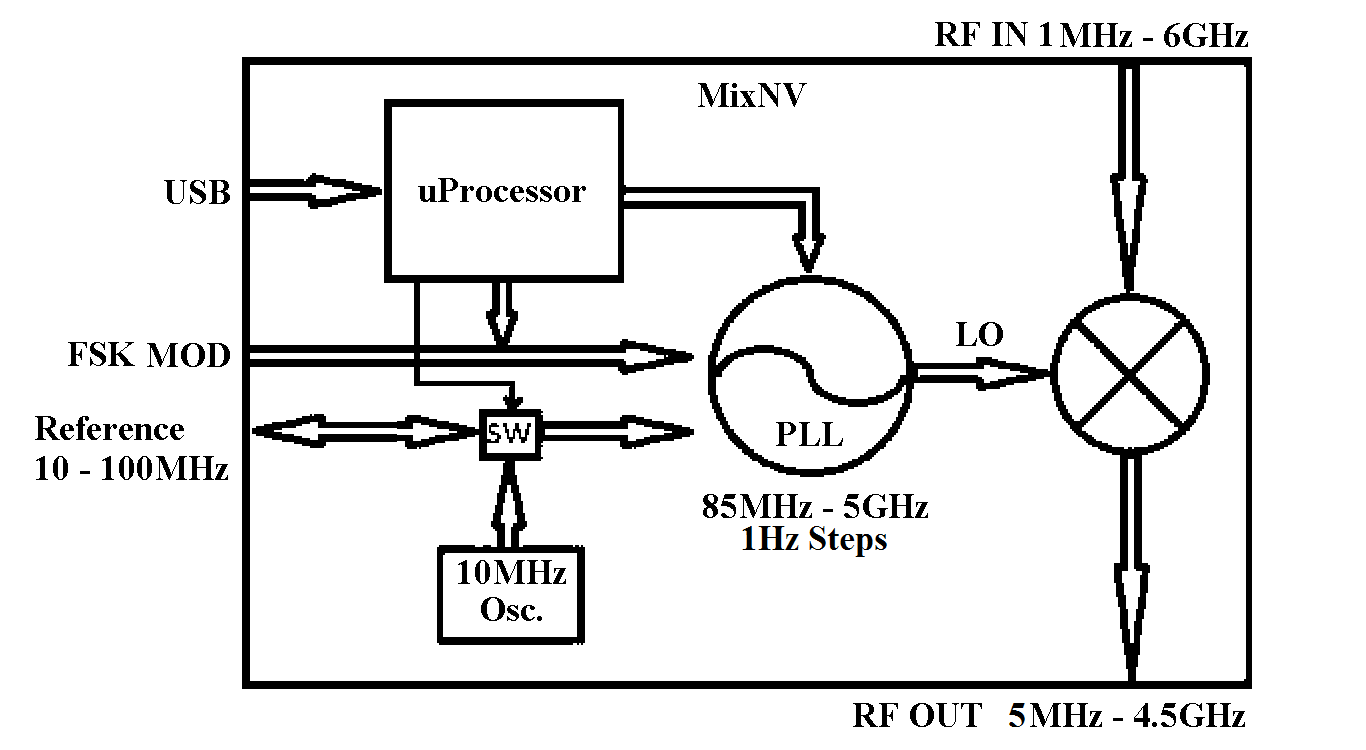

ブロック図
注：外部FSK接続は基板内部にありますが、ケースを通しては接続できません。
顧客メリット
- 周波数変換セットアップを劇的に簡素化：
コンパクトなUSB電源デバイス1台で、完全なRFミキサーとソフトウェアで調整可能なローカルオシレーター（LO）を実現します。
MixNVは、2つの独立したコンポーネントの調達、電源供給、制御、シールドを不要にし、テストセットアップや製品設計におけるスペース、コスト、複雑さを大幅に削減します。 - 送信機と受信機の両方のチェーンを簡単に構築・テスト可能：
1MHz～6GHzまでの広い周波数範囲でアップコンバージョンとダウンコンバージョンの両方を実行できるこのデバイスは、あらゆるRFエンジニアにとって汎用性の高い頼れるツールです。
送信機のフロントエンド（最終的なRF周波数にアップコンバージョン）や受信機のフロントエンド（処理のために信号を低いIFにダウンコンバージョン）の構築とプロトタイプ作成に使用できます。 - プログラマブルミキサーとスタンドアロンシグナルジェネレーターの2in1ツールを手に入れよう：
MixNVは、信号のミキシングを行わない時でも、さらなる価値を提供します。
内蔵のソフトウェア調整可能なローカルオシレーターは、85MHzから4GHzを超える周波数帯域で、スタンドアロンの高分解能RFシグナルジェネレーターとして使用でき、手頃な価格のデバイス1台で2つの強力な機能を実現します。 - システムに完全な周波数変換器を簡単に統合可能：
MixNVに希望のLO周波数またはFSK変調設定をプログラムし、PCを切断するだけです。
スタンドアロンで動作し、設置面積も小さいため、完全な周波数変換ステージを最終製品、ラック、または自動テストシステムに直接統合するのに最適なソリューションです。 - シンプルなデジタル通信リンクの作成とテスト：
複雑な任意波形ジェネレーターを必要とせずに、デジタル変調を体験できます。
内蔵の2レベルFSK（周波数偏移変調）変調により、デジタル変調された搬送波信号を簡単に生成できるため、基本的な受信機設計のテストやシンプルなデータリンクの構築に最適です。
