同軸/サーフェスマウント式90°/180°ハイブリッドカプラー
Synergy社の広帯域、10%帯域幅、オクターブ、最適化帯域幅の90°および180°製品。
製品ラインナップ
90° and 180° Hybrids
| Model | Frequency （MHz） |
Insertion Loss （dB）（VDC） Typ./Max. |
Amplitude Unbalance （dB） Typ./Max. |
Phase Unbalance （Deg.） Typ./Max. |
Isolation （dB） Typ./Min. |
Typical VSWR | Datasheet |
|---|---|---|---|---|---|---|---|
| DJK-2100 | 20～1000 | 2 / 2.3 | 0.9 / 0.9 | 5 / 5 | 30 / 25 | 1.3:1 | Datasheet |

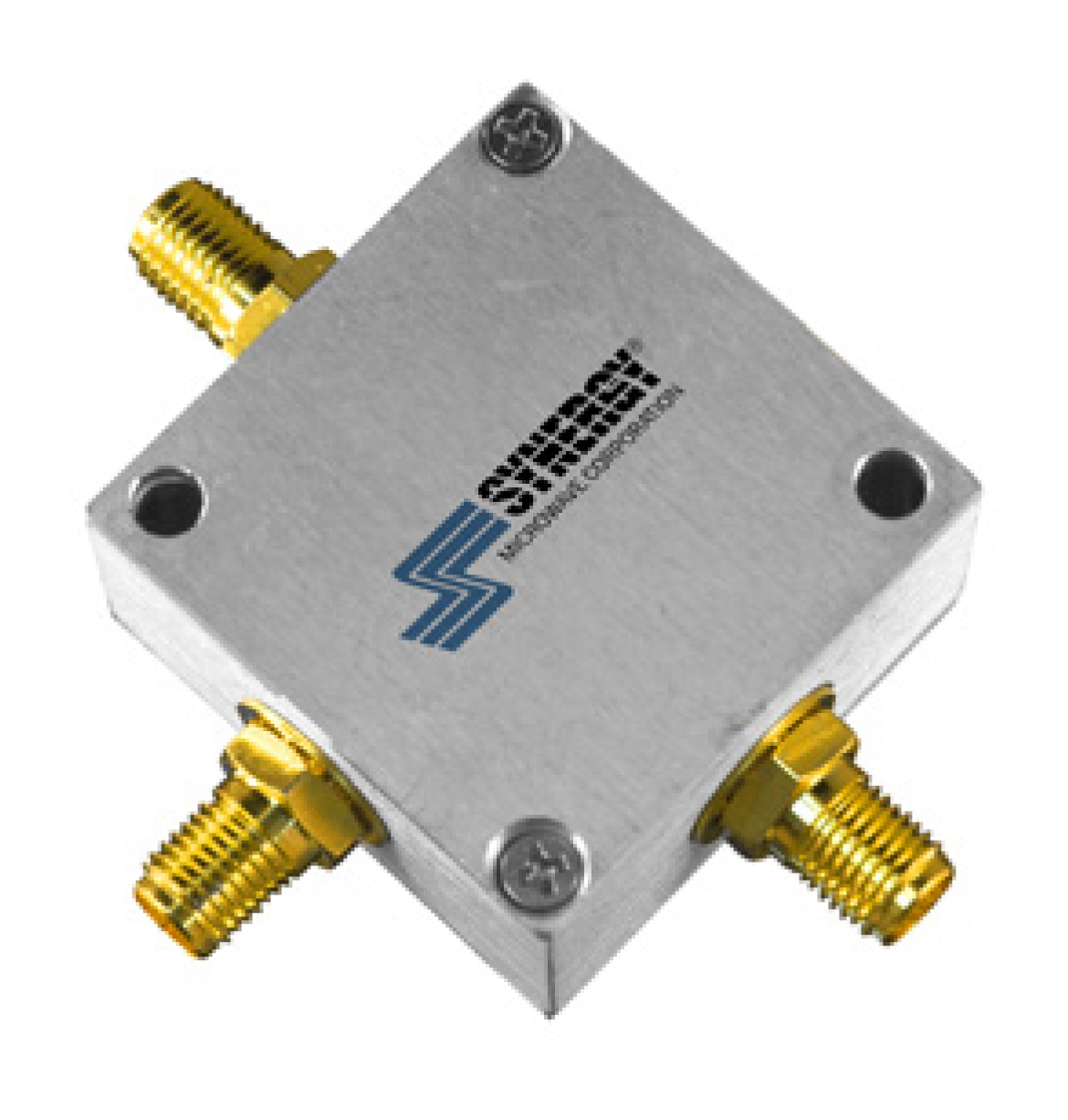

| DJK-2120 | 20～1200 | 1.2 / 1.6 | 0.4 / 0.6 | 2 / 4 | 28 / 20 | 1.3:1 | Datasheet |
| DJS-345 | 30～450 | 0.75 / 0.2 | 0.3 / 0.8 | 2.5 / 4 | 23 / 18 | 1.25:1 | Datasheet |

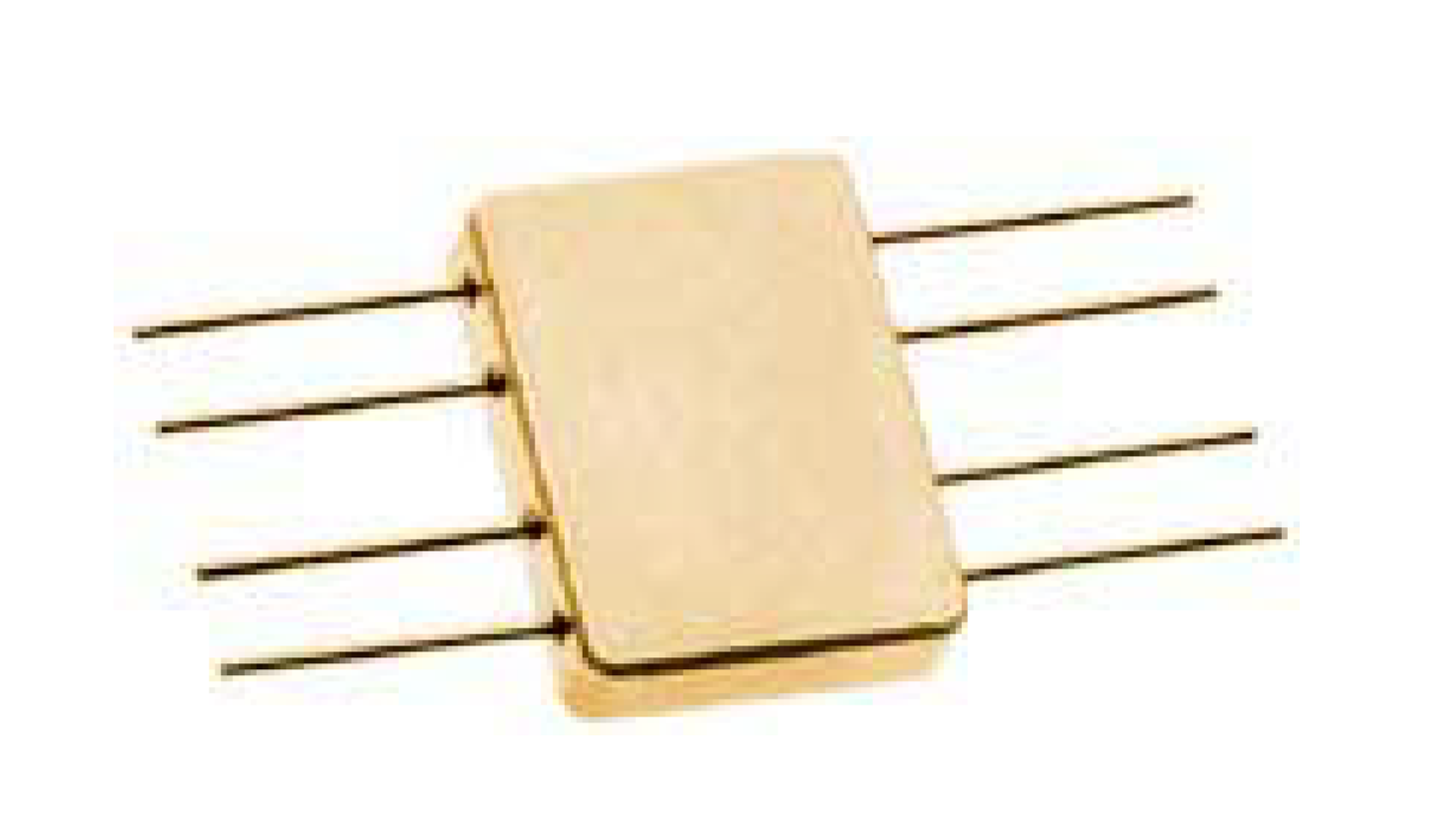

| DQF-302 | 20～60 | 0.3 / 0.5 | 0.8 / 1 | 1 / 3 | 23 / 20 | 1.3:1 | Datasheet |
| DQK-100-1000S | 100～1000 | 1.5 / 2.3 | 0.8 / 1.8 | 6 / 10 | 23 / 16 | 1.6:1 | Datasheet |

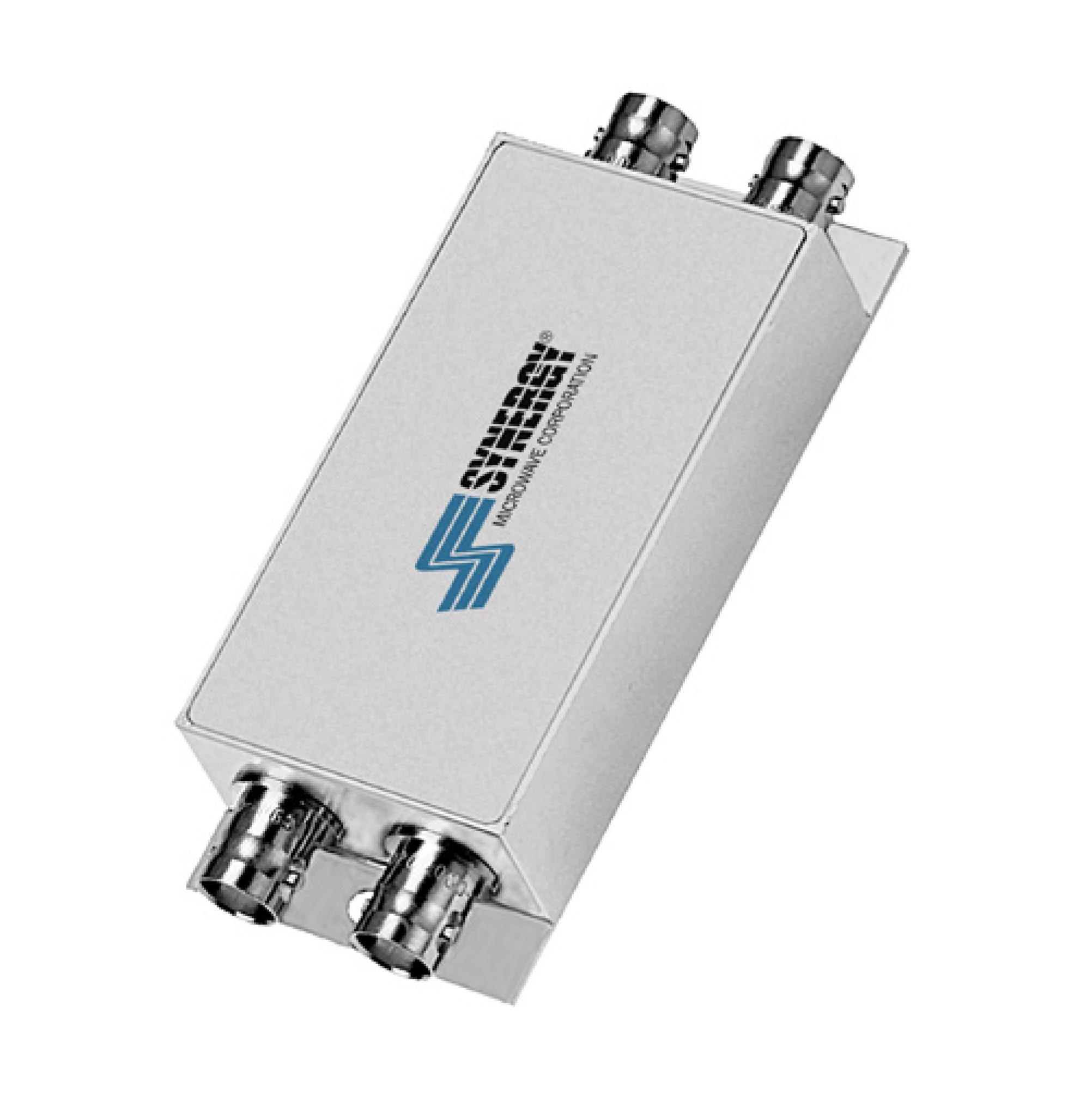

| DQK-2-125B | 2～250 | 1.8 / 2 | 1 / 1.3 | 4 / 6 | 20 / 15 | 1.4:1 | Datasheet |
| DQP-15-150 | 15～150 | 1.2 / 1.7 | 0.9 / 1.2 | 3 / 4 | 23 / 18 | 1.2:1 | Datasheet |
| DQP-202 | 40～80 | 0.3 / 0.6 | 0.4 / 0.75 | 1 / 3 | 25 / 20 | 1.1:1 | Datasheet |
| DQP-2-125 | 2～250 | 1.8 / 2 | 1 / 1.3 | 4 / 6 | 20 / 15 | 1.35:1 | Datasheet |

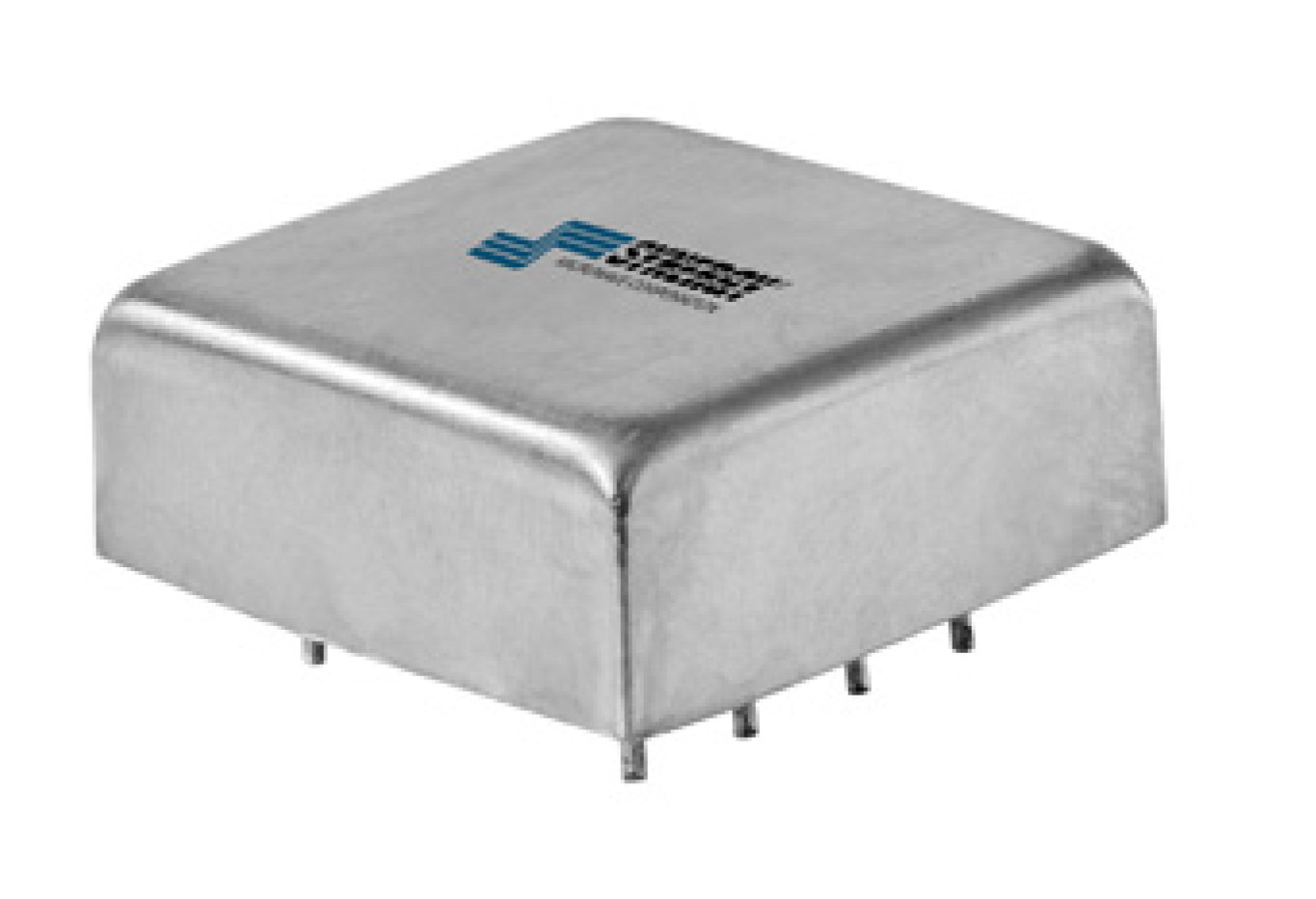

| DQP-2-16 | 2～32 | 0.8 / 1 | -- / 1 | 3 / 5 | 23 / 20 | 1.2:1 | Datasheet |
| DQP-40-400 | 40～400 | 1.6 / 2.2 | 1 / 1.5 | 2 / 5 | 25 / 16 | 1.28:1 | Datasheet |
| DQP-50-250 | 50～250 | 1.6 / 2.2 | 1 / 1.5 | 5 / 6 | 25 / 18 | 1.35:1 | Datasheet |
| DQS-100-1000 | 100～1000 | 1.5 / 2.3 | 0.8 / 1.8 | 6 / 10 | 23 / 16 | 1.6:1 | Datasheet |
| DQS-10-100 | 10～100 | 1 / 1.5 | 0.9 / 1.2 | 2 / 3 | 30 / 20 | 1.2:1 | Datasheet |
| DQS-10-50 | 10～50 | -- / 1 | -- / 0.8 | -- / 3 | 30 / 20 | 1.5:1 | Datasheet |
| DQS-108-400 | 100～400 | 0.6 / 1 | 0.5 / 0.9 | 2 / 3 | 25 / 20 | 1.3:1 | Datasheet |
| DQS-118-174 | 118～174 | 0.3 / 0.6 | 0.4 / 1 | 1 / 3 | 23 / 18 | 1.35:1 | Datasheet |
| DQS-15-150 | 15～150 | 1.2 / 1.7 | 0.9 / 1.2 | 3 / 4 | 23 / 18 | 1.2:1 | Datasheet |
| DQS-20-100 | 20～100 | 0.6 / 1 | 0.8 / 0.8 | 1.5 / 3 | 27 / 20 | 1.2:1 | Datasheet |
| DQS-20-310 | 20～310 | 0.8 / 1.5 | 1 / 1.6 | 2 / 5 | 23 / 17 | 1.2:1 | Datasheet |
| DQS-30-150 | 30～150 | 0.8 / 1 | 0.5 / 0.9 | 1.5 / 3 | 30 / 20 | 1.3:1 | Datasheet |
| DQS-30-450 | 30～450 | 1.2 / 1.7 | 1 / 1.5 | 2 / 3 | 23 / 18 | 1.4:1 | Datasheet |
| DQS-30-500 | 30～500 | 1.3 / 1.8 | 1.2 / 1.6 | 3 / 6 | 22 / 15 | 1.4:1 | Datasheet |
| DQS-30-500P | 30～500 | 1.3 / 1.8 | 1.2 / 1.6 | 3 / 6 | 22 / 15 | 1.4:1 | Datasheet |
| DQS-30-750-1 | 30～520 | 1.8 / 2.5 | 0.8 / 1.3 | 5 / 10 | 18 / 13 | 1.5:1 | Datasheet |
| DQS-30-90 | 30～90 | 0.3 / 0.6 | 0.8 / 1.2 | 1 / 3 | 23 / 18 | 1.35:1 | Datasheet |

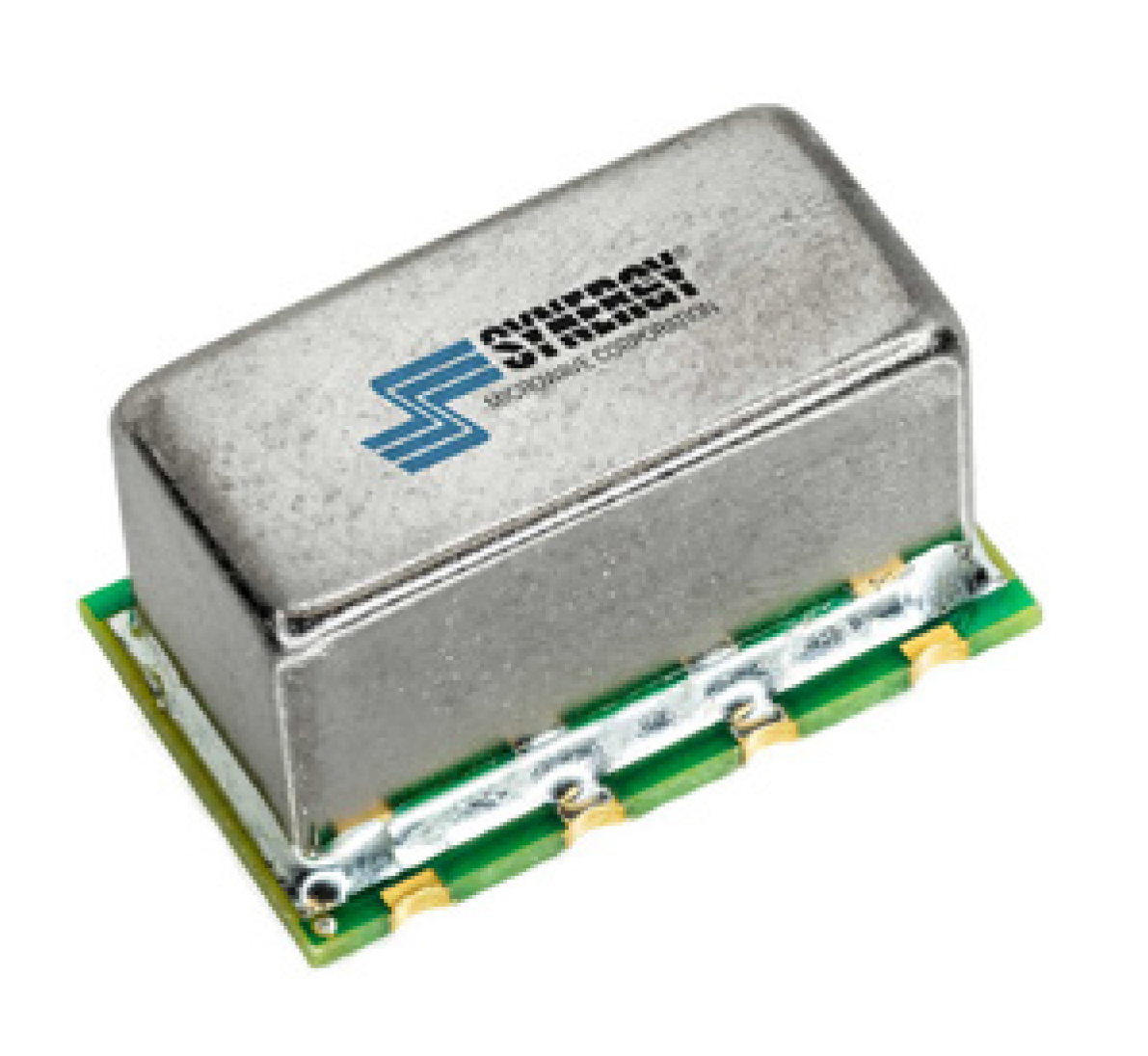

| DQS-3-32 | 3～32 | 1 / 1.5 | 0.9 / 1.2 | 2 / 3 | 25 / 20 | 1.30:1 | Datasheet |
| DQS-40-200 | 40～200 | 1 / 1.4 | 0.5 / 1 | 2 / 2 | 25 / 18 | 1.31:1 | Datasheet |
| DQS-40-400 | 40～400 | 1.6 / 2.2 | 1 / 1.5 | 2 / 5 | 25 / 16 | 1.28:1 | Datasheet |
| DQS-50-500 | 50～500 | 1.7 / 2.2 | 1 / 1.5 | 3 / 5 | 23 / 13 | 1.3:1 | Datasheet |
| DQS-90-450 | 90～450 | 1.2 / 1.5 | 0.7 / 1.25 | 3 / 5 | 23 / 16 | 1.4:1 | Datasheet |
| KSJ-K5 | 500～2200 | 1.25 / 2.2 | -- / 0.75 | 0 / 7 | 18 / 10 | 1.5:1 | Datasheet |
| MSQ100800 | 1000～8000 | 1.5 / 2 | 1.8 / 2.2 | 1 / 4 | 22 / 20 | 1.2:1 | Datasheet |
| MSQ1020G | 1050～2050 | 0.15 / 0.3 | 1 / 1.5 | 1 / 4 | 21 / 15 | 1.5:1 | Datasheet |
| MSQ1121G | 1175～2175 | 0.29 / 0.45 | 1.1 / 1.5 | 0.5 / 4 | 25 / 20 | 1.30:1 | Datasheet |
| MSQ1323G | 1300～2300 | 0.31 / 0.5 | 1.1 / 1.5 | 0.9 / 4 | 21 / 15 | 1.40:1 | Datasheet |
| MSQ1628G | 1600～2800 | 0.28 / 0.5 | 1.1 / 1.5 | 1.1 / 3 | 20 / 16 | 1.4:1 | Datasheet |
| MSQ1629G | 1650～2950 | 0.32 / 0.55 | 1.1 / 1.5 | 1 / 4 | 18 / 15 | 1.5:1 | Datasheet |
| MSQ2857M | 287～574 | 0.35 / 0.5 | 1 / 1.4 | 2 / 4 | 18 / 15 | 1.5:1 | Datasheet |
| MSQ3577M | 350～775 | 0.18 / 0.3 | 1.2 / 1.6 | 0.6 / 1.5 | 24 / 19 | 1.13:1 | Datasheet |
| MSQ4794M | 470～940 | 0.13 / 0.4 | 1 / 1.4 | 2.1 / 4.5 | 22 / 19 | 1.4:1 | Datasheet |

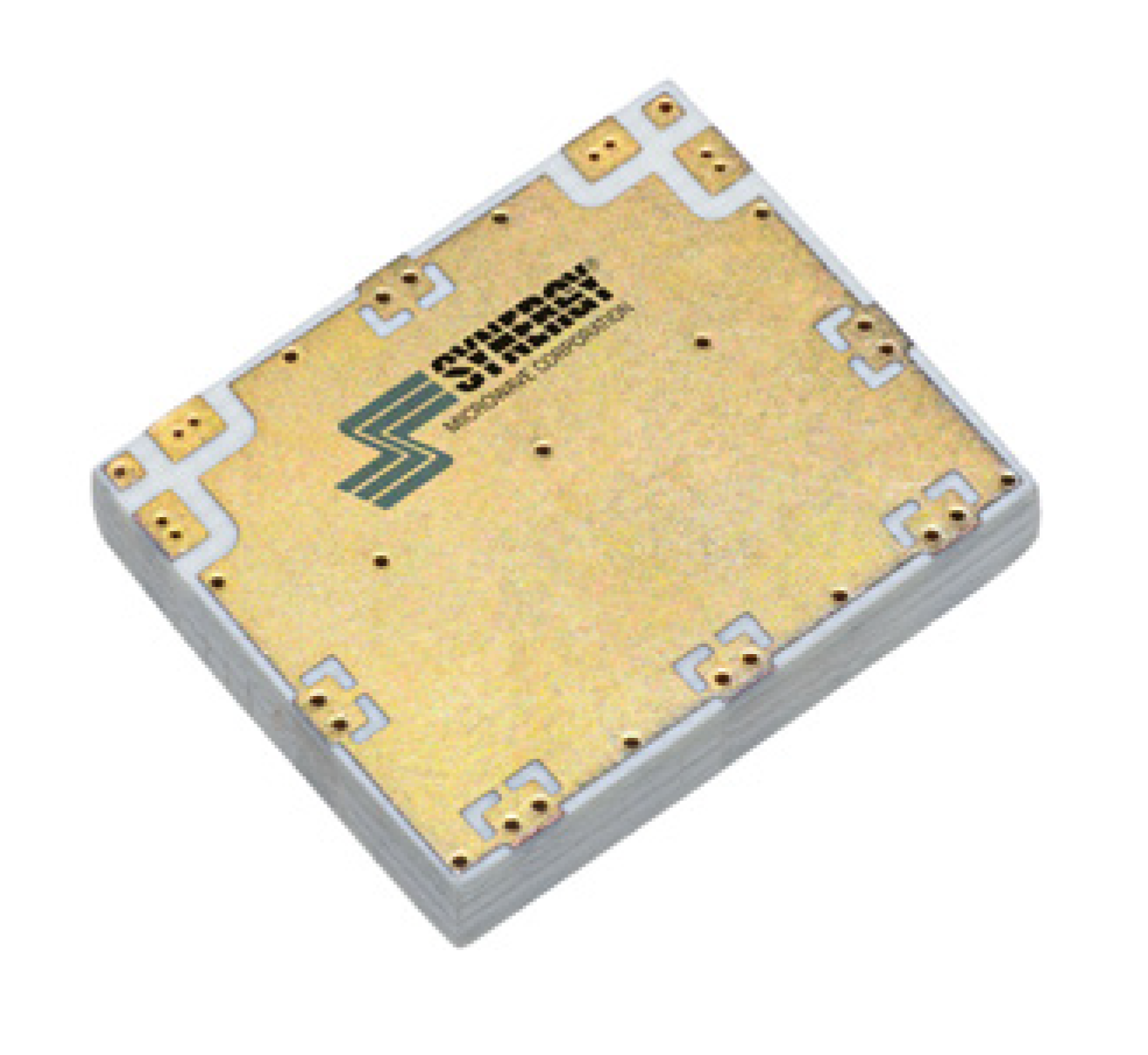

| MSQ5311M | 535～1150 | 0.23 / 0.4 | 1.2 / 1.6 | 0.9 / 3 | 22 / 19 | 1.25:1 | Datasheet |
| MSQ6513M | 650～1300 | 0.29 / 0.45 | 1 / 1.4 | 1.5 / 3 | 18 / 15 | 1.5:1 | Datasheet |
| MSQ7515M | 750～1500 | 0.24 / 0.4 | 1.1 / 1.5 | 1.2 / 3.5 | 23 / 19 | 1.25:1 | Datasheet |
| MSQ-8012 | 800～1200 | 0.2 / 0.25 | 0.3 / 0.4 | 2 / 3 | 22 / 18 | 1.2:1 | Datasheet |
| MSQ80300 | 800～3000 | 0.5 / 1 | 0.7 / 1.5 | 2 / 7 | 18 / 18 | 1.35:1 | Datasheet |
| MSQ8216M | 825～1650 | 0.27 / 0.4 | 1.2 / 1.6 | 2 / 4 | 20 / 16 | 1.5:1 | Datasheet |
| MSQ9218M | 925～1850 | 0.28 / 0.45 | 1.1 / 1.5 | 1.1 / 3 | 26 / 20 | 1.25:1 | Datasheet |
| SJ-K5 | 500～2200 | 1.25 / 2.2 | 0 / 0.75 | -- / 7 | 35 / 18 | 1.5:1 | Datasheet |
| SLQ-301 | 5.5～16.5 | 0.3 / 0.5 | 0.9 / 1.2 | 1 / 3 | 23 / 20 | 1.10:1 | Datasheet |
| SLQ-302 | 20～60 | 0.3 / 0.5 | 0.6 / 1 | 1 / 3 | 25 / 20 | 1.10:1 | Datasheet |
| SLQ-303 | 30～90 | 0.3 / 0.6 | 0.8 / 1.2 | 2 / 3 | 23 / 18 | 1.10:1 | Datasheet |
| SLQ-305 | 40～120 | 0.3 / 0.5 | 0.6 / 1.2 | 2 / 4 | 23 / 17 | 1.25:1 | Datasheet |
| SLQ-310 | 115～345 | 0.2 / 0.5 | 0.8 / 1.4 | 2 / 4 | 20 / 15 | 1.4:1 | Datasheet |
| SLQ-330 | 240～720 | 0.4 / 0.8 | 1.5 / 1.8 | 3 / 5 | 17 / 14 | 1.35:1 | Datasheet |
| SLQ-54 | 57～63 | 0.2 / 0.5 | 0.5 / 0.8 | 1 / 3 | 30 / 20 | 1.05:1 | Datasheet |
| SLQ-67 | 428～473 | 0.3 / 0.4 | 0.5 / 0.8 | 2 / 3 | 20 / 17 | 1.35:1 | Datasheet |
| SLQ-72 | 1496～1654 | 0.3 / 0.6 | 0.2 / 1 | 2 / 5 | 17 / 13 | 1.4:1 | Datasheet |
| SLQ-K01LF | 20～40 | 0.3 / 0.6 | 0.3 / 0.75 | 1 / 3 | 28 / 20 | 1.15:1 | Datasheet |
| SLQ-K02 | 40～80 | 0.3 / 0.6 | 0.5 / 0.8 | 1 / 3 | 28 / 20 | 1.15:1 | Datasheet |
| SLQ-K04 | 100～200 | 0.4 / 0.8 | 0.5 / 1 | 1 / 3 | 18 / 15 | 1.3:1 | Datasheet |
| SLQ-K07 | 225～400 | 1.4 / 0.8 | 0.6 / 1.2 | 1 / 4 | 18 / 15 | 1.40:1 | Datasheet |
| SLQ-K10 | 500～1000 | 0.8 / 1.2 | 1.3 / 1.6 | 6 / 10 | 15 / 10 | 1.80:1 | Datasheet |
| SLQ-K20 | 50～100 | 0.2 / 0.5 | 1.5 / 1 | 1 / 3 | 25 / 20 | 1.1:1 | Datasheet |
| SLQ-KA1 | 5～10 | 0.3 / 0.6 | 0.35 / 0.8 | 0.7 / 3 | 36 / 20 | 1.10:1 | Datasheet |
| SLQ-KA2 | 60～120 | 0.25 / 0.5 | 0.5 / 1 | 1 / 3 | 23 / 20 | 1.25:1 | Datasheet |
| SLQ-KA3 | 70～140 | 0.35 / 0.6 | 0.5 / 0.6 | 1 / 3 | 23 / 18 | 1.2:1 | Datasheet |

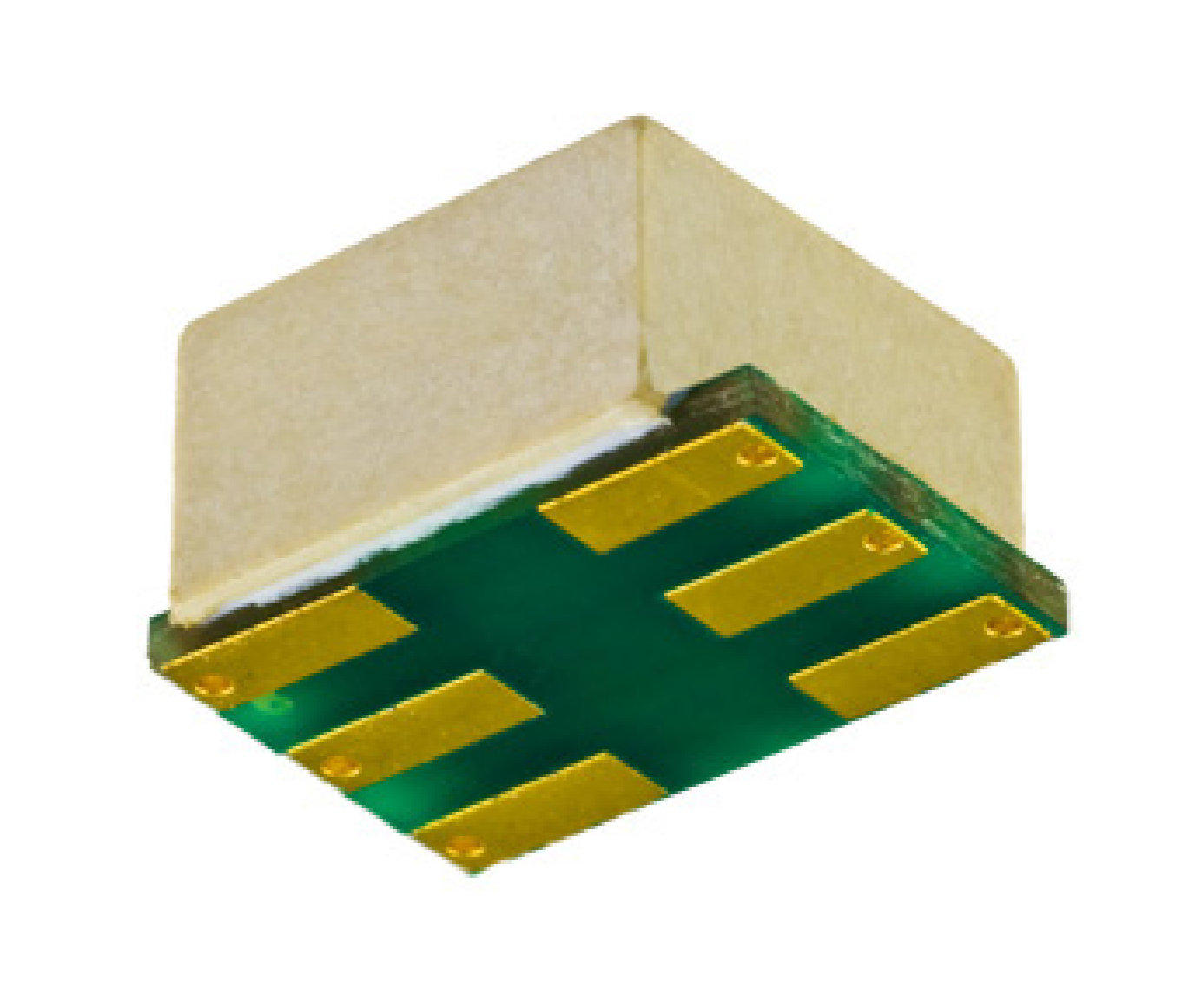

| SLQ-KA4 | 80～160 | 0.2 / 0.5 | 0.4 / 1 | 2 / 3 | 27 / 18 | 1.3:1 | Datasheet |
| SLQ-KH1 | 30～60 | 0.4 / 0.6 | 0.6 / 0.75 | 2 / 3 | 28 / 20 | 1.3:1 | Datasheet |

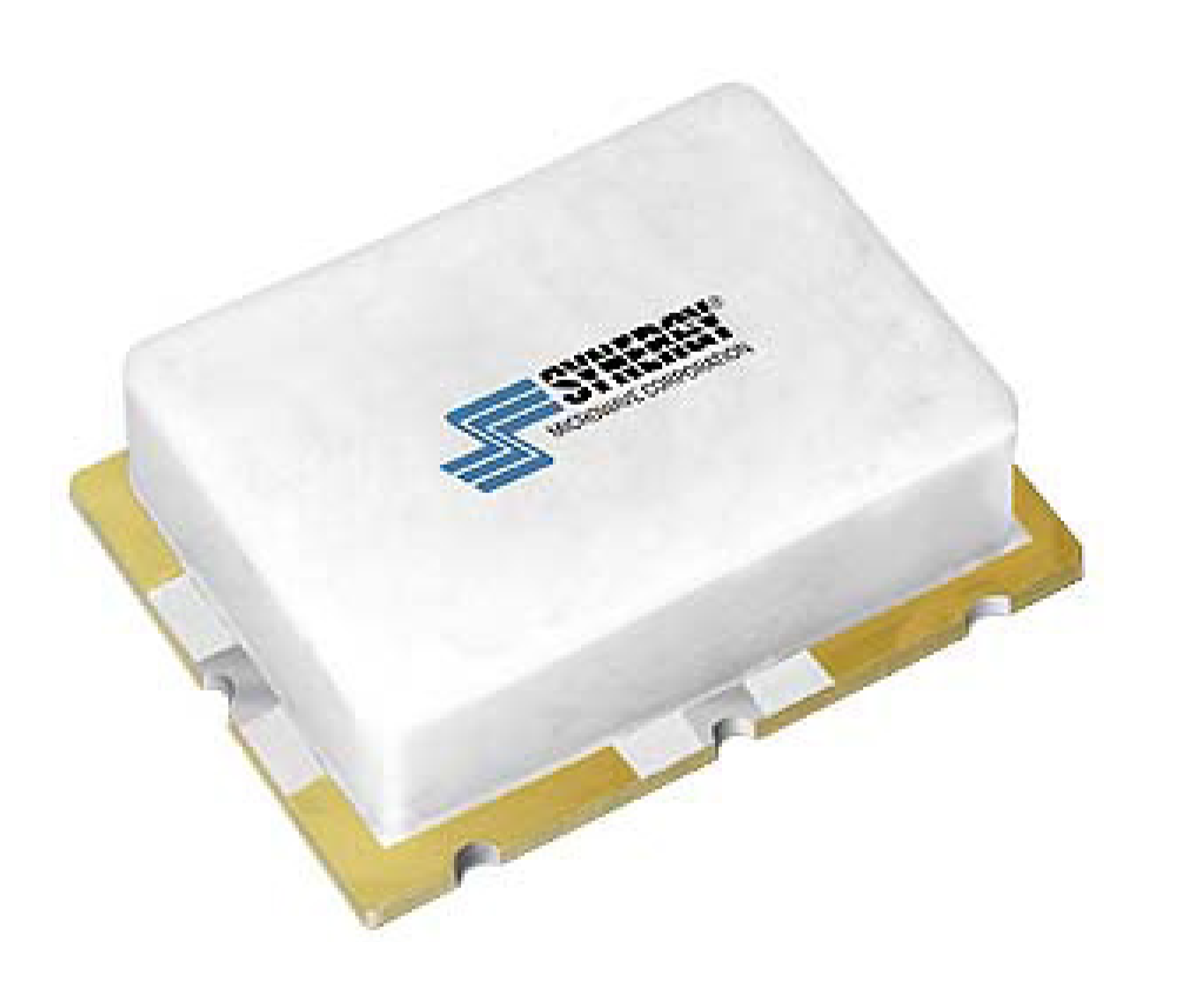

| SMJ-C2 | 1～600 | 1.3 / 1.6 | 0.2 / 0.4 | 1.1 / 3 | 19 / 16 | 1.3:1 | Datasheet |
| SMJ-C6 | 20～1200 | 1.2 / 1.6 | 0.4 / 0.6 | 2 / 4 | 25 / 18 | 1.3:1 | Datasheet |

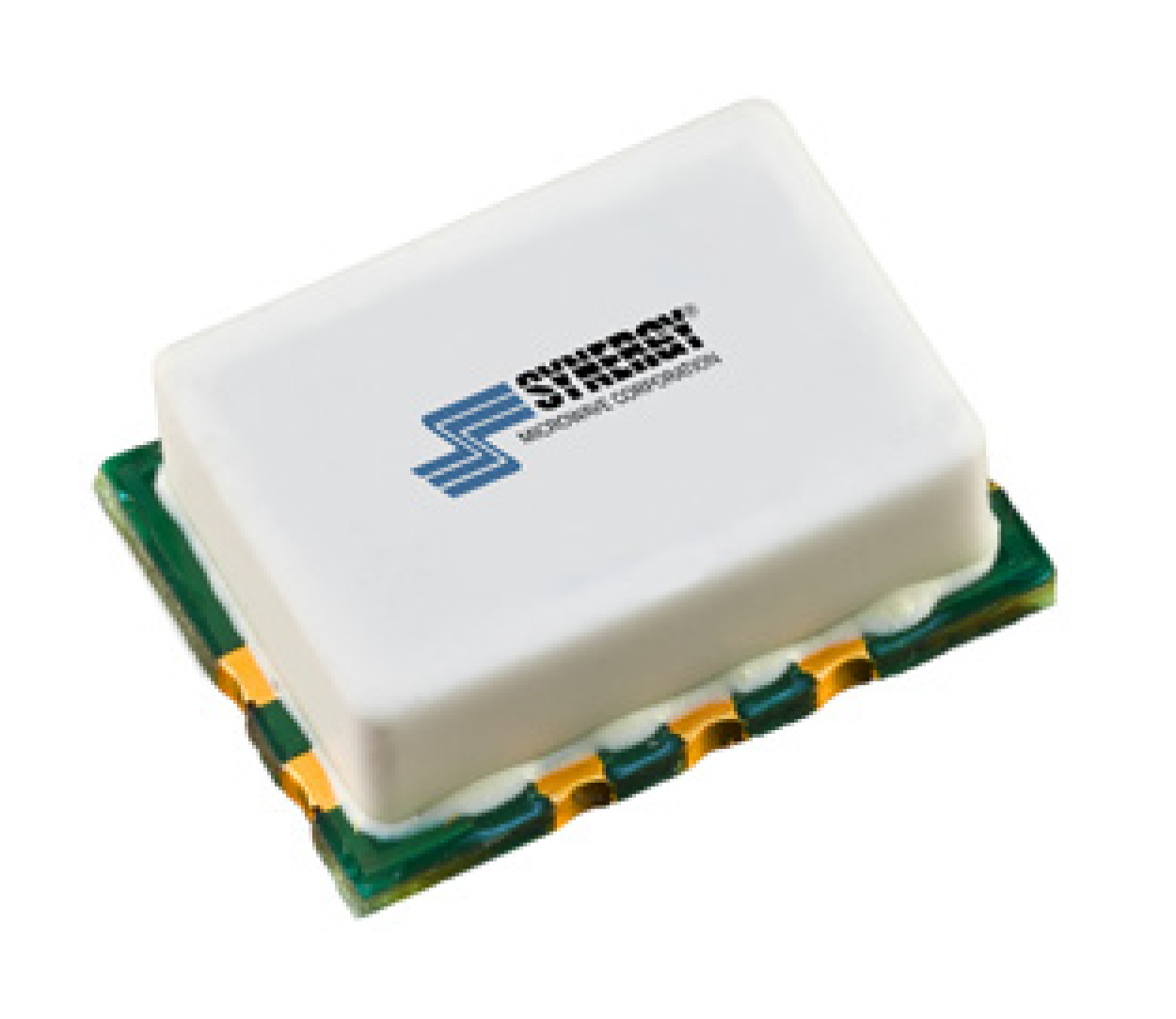

| SMJ-C8 | 20～1000 | 2 / 2.3 | 0.9 / 0.9 | 5 / 5 | 30 / 25 | 1.3:1 | Datasheet |
| SMJ-CA13 | 100～2000 | 1.5 / 2.5 | 0.5 / 1 | 5 / 8 | 20 / 15 | 2.0:1 | Datasheet |
| SMQ-C01 | 20～40 | 0.3 / 0.6 | 0.3 / 0.75 | 1 / 3 | 28 / 20 | 1.15:1 | Datasheet |
| SMQ-C02 | 40～80 | 0.3 / 0.5 | 0.5 / 0.75 | 1 / 3 | 25 / 20 | 1.20:1 | Datasheet |
| SMQ-C03 | 80～160 | 0.2 / 0.5 | 0.4 / 1 | 1 / 3 | 28 / 18 | 1.08:1 | Datasheet |
| SMQ-C04 | 100～200 | 0.6 / 0.9 | 0.5 / 1 | 1 / 4 | 28 / 18 | 1.1:1 | Datasheet |
| SMQ-C05 | 150～300 | 0.4 / 0.75 | 0.5 / 1 | 2 / 4 | 25 / 18 | 1.1:1 | Datasheet |
| SMQ-C07 | 200～400 | 0.6 / 1 | 0.6 / 1.2 | 1.5 / 4 | 25 / 18 | 1.3:1 | Datasheet |
| SMQ-C09 | 14～42 | 0.4 / 0.9 | 0.6 / 0.9 | 1 / 3 | 17 / 14 | 1.15:1 | Datasheet |
| SMQ-C10 | 50～100 | 0.5 / 0.8 | 0.4 / 0.75 | 1 / 3 | 23 / 17 | 1.1:1 | Datasheet |
| SMQ-C20 | 52～88 | 0.3 / 0.6 | 0.2 / 0.6 | 1 / 2.5 | 23 / 18 | 1.10:1 | Datasheet |
| SMQ-C21 | 104～176 | 0.3 / 0.7 | 0.2 / 0.6 | 1 / 2.5 | 30 / 20 | 1.1:1 | Datasheet |
| SMQ-C22 | 60～80 | 0.2 / 0.6 | 0.1 / 0.6 | 2 / 3 | 27 / 17 | 1.11 | Datasheet |
| SMQ-C23 | 55～90 | 0.3 / 0.7 | 0.3 / 0.9 | 0.5 / 3 | 30 / 17 | 1.21:1 | Datasheet |
| SMQ-C52 | 20～23 | 0.2 / 0.3 | 0.5 / 0.8 | 1 / 3 | 28 / 20 | 1.1:1 | Datasheet |
| SMQ-C68 | 570～630 | 0.3 / 0.5 | 0.45 / 1 | 2 / 3 | 28 / 20 | 1.18:1 | Datasheet |
| SMQ-C74 | 475～525 | 0.2 / 0.4 | 0.5 / 0.9 | 1 / 3 | 18 / 15 | 1.18:1 | Datasheet |
| SMQ-CB1 | 7～14 | 0.3 / 0.6 | 0.4 / 0.75 | 1 / 3 | 26 / 20 | 1.1:1 | Datasheet |
| SRQ-67 | 428～473 | 0.3 / 0.4 | 0.5 / 0.8 | 2 / 3 | 20 / 17 | 1.35:1 | Datasheet |
