バリアブルアッテネーター
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- バリアブルアッテネーター
Custom Microwave Inc.
- データシート
- VAxx(S/R)

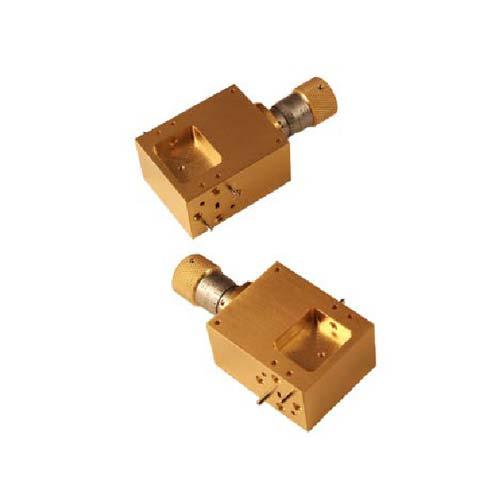

VITESSE社では、周波数18GHz～330GHzまでの各導波管バンドで、減衰量(0～25 or 30dB)を調整可能なレベルセットアッテネーターを取り扱っております。
カスタムにて最大1000GHzまで作製が可能です。
バリアブルアッテネーターは、電力調整、反射相互作用の低減、および必要に応じて特定のコンポーネントのアイソレーションを行うために使用されます。

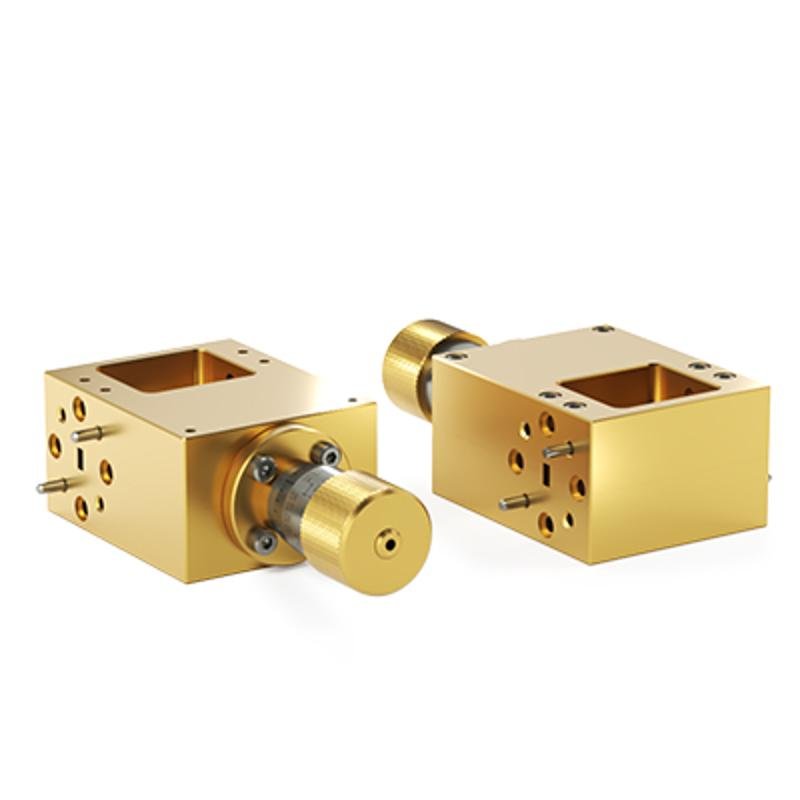

これらのアッテネーターは、幅広の壁に狭いスロットが加工された導波管セクションを備えています。
このスロットを通して、精密マイクロメータによって薄い金属化マイラーベーンが導波管内に挿入されます。
駆動機構は、マイクロメータダイヤルの0.300インチの移動範囲で0～30dBの減衰を提供するように構成されています。
バックラッシュがないため、これらのユニットは正確で再現性の高い設定を実現します。
可変アッテネータは、WR3からWR42までのサイズで提供されています。
WR1.5、WR2.2、WR2.8などの小型サイズもご要望に応じて提供可能です。
この製品は、メートル法のマイクロメータ駆動アセンブリー付きで提供されています。
製品ラインナップ
VAxx(S/R)
| Model | WR | Frequency （GHz） |
VSWR | WG A DIM （in） |
WG B DIM （in） |
Length - A （in） |
Length - B （in） |
Flange |
|---|---|---|---|---|---|---|---|---|
| VA42S | 42 | 18～26.5 | 1.15:1 | 0.4200 | 0.1700 | ※1 | ※1 | S 0.875 |
| VA28S | 28 | 26.5～40 | 1.15:1 | 0.2800 | 0.1400 | ※1 | ※1 | S 0.750 |
| VA22R | 22 | 33～50 | 1.15:1 | 0.2240 | 0.1120 | 1.500 | 2.185 | R 1.125 |
| VA19R | 19 | 40～60 | 1.15:1 | 0.1880 | 0.0940 | 1.500 | 2.185 | R 1.125 |
| VA15R | 15 | 50～75 | 1.15:1 | 0.1480 | 0.0740 | 1.500 | 2.125 | R 0.750 |
| VA12R | 12 | 60～90 | 1.2:1 | 0.1220 | 0.0610 | 1.200 | 2.125 | R 0.750 |
| VA10R | 10 | 75～110 | 1.2:1 | 0.1000 | 0.0500 | 1.200 | 2.125 | R 0.750 |
| VA8R | 8 | 90～140 | 1.2:1 | 0.0800 | 0.0400 | 1.200 | 2.125 | R 0.750 |
| VA6R | 6 | 110～175 | 1.2:1 | 0.0650 | 0.0325 | 1.200 | 2.125 | R 0.750 |
| VA5R | 5 | 140～220 | 1.2:1 | 0.0510 | 0.0255 | 1.200 | 2.125 | R 0.750 |
| VA4R | 4 | 170～260 | 1.2:1 | 0.0430 | 0.0215 | 1.200 | 2.125 | R 0.750 |
| VA3R | 3 | 220～325 | 1.2:1 | 0.0340 | 0.0170 | 1.200 | 2.125 | R 0.750 |
