コンパクトアンテナテストレンジフィード（CATR）
- 主な製品特徴
-
- 7～110GHz（WR112～WR10）
- 公称ミッドバンドゲイン：15dBi
- カスタムクランプ構造
- 直線偏波または円偏波
- カスタム仕様もご要望に応じて対応可能
- 測定用に特別設計
- 低VSWR
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- コンパクトアンテナテストレンジフィード（CATR）
ANTERAL
コンパクトアンテナテストレンジフィード（CATR）
Anteral社のコンパクトアンテナテストレンジフィード（CATR）は、アンテナ、偏波器（円偏波の場合）、直交モードトランスデューサー、およびダイプレクサー（4ポート構成の場合）で構成される完全なシステムです。
低VSWR、高交差偏波（XP）キャンセル、および低軸比を実現しています。
CATRシステムは完全にカスタマイズ可能で、直線偏波または円偏波、2ポート構成または4ポート構成を選択できます。

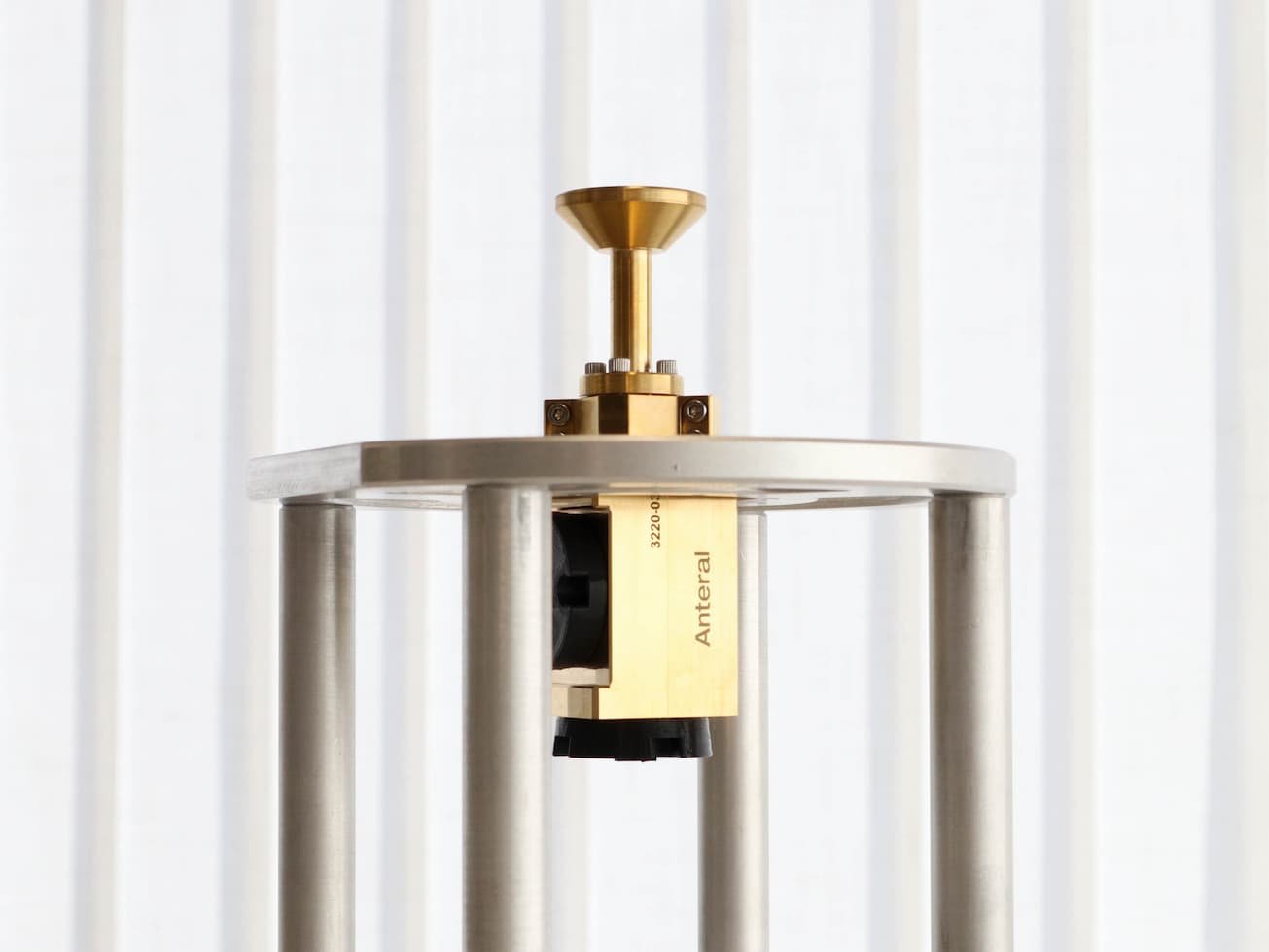

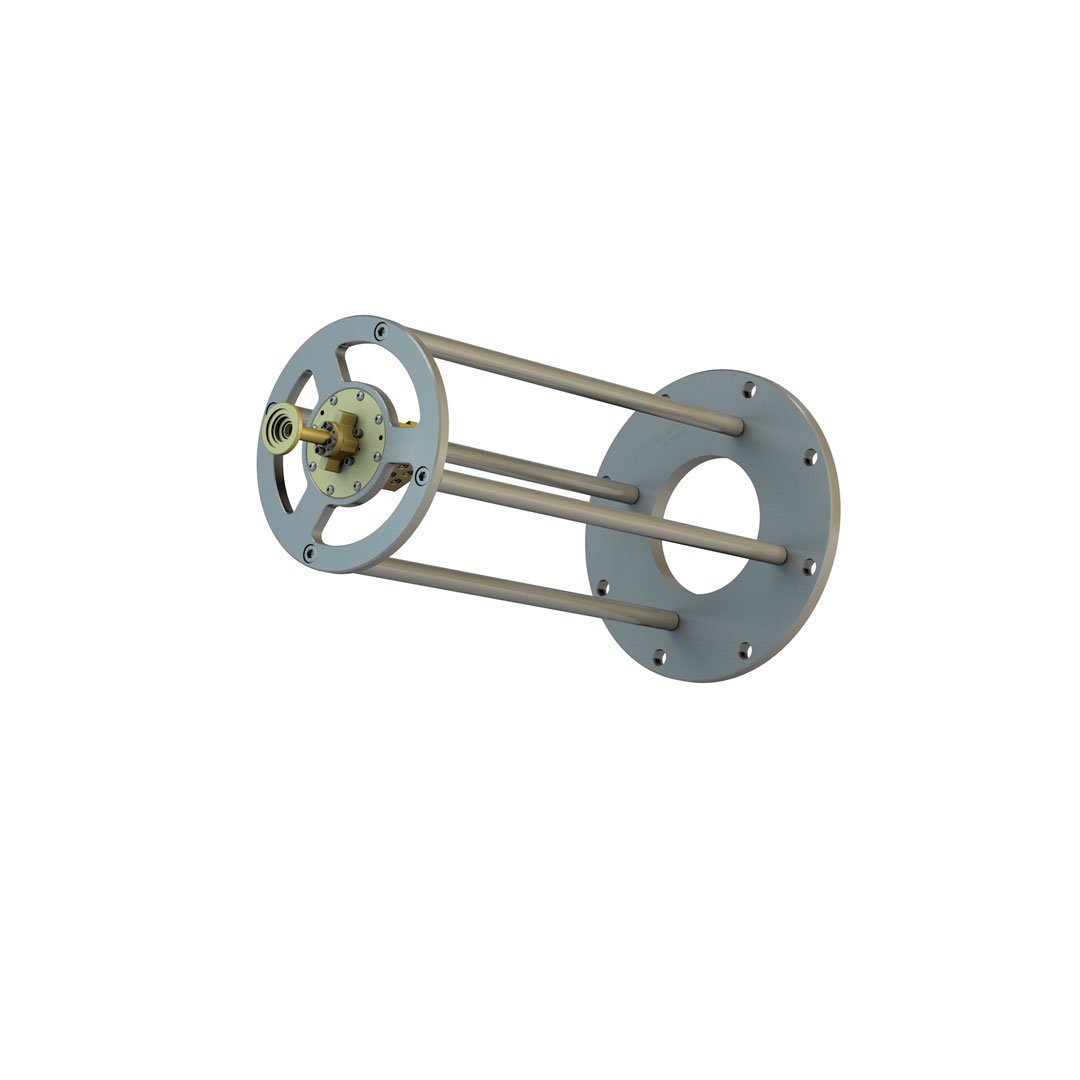

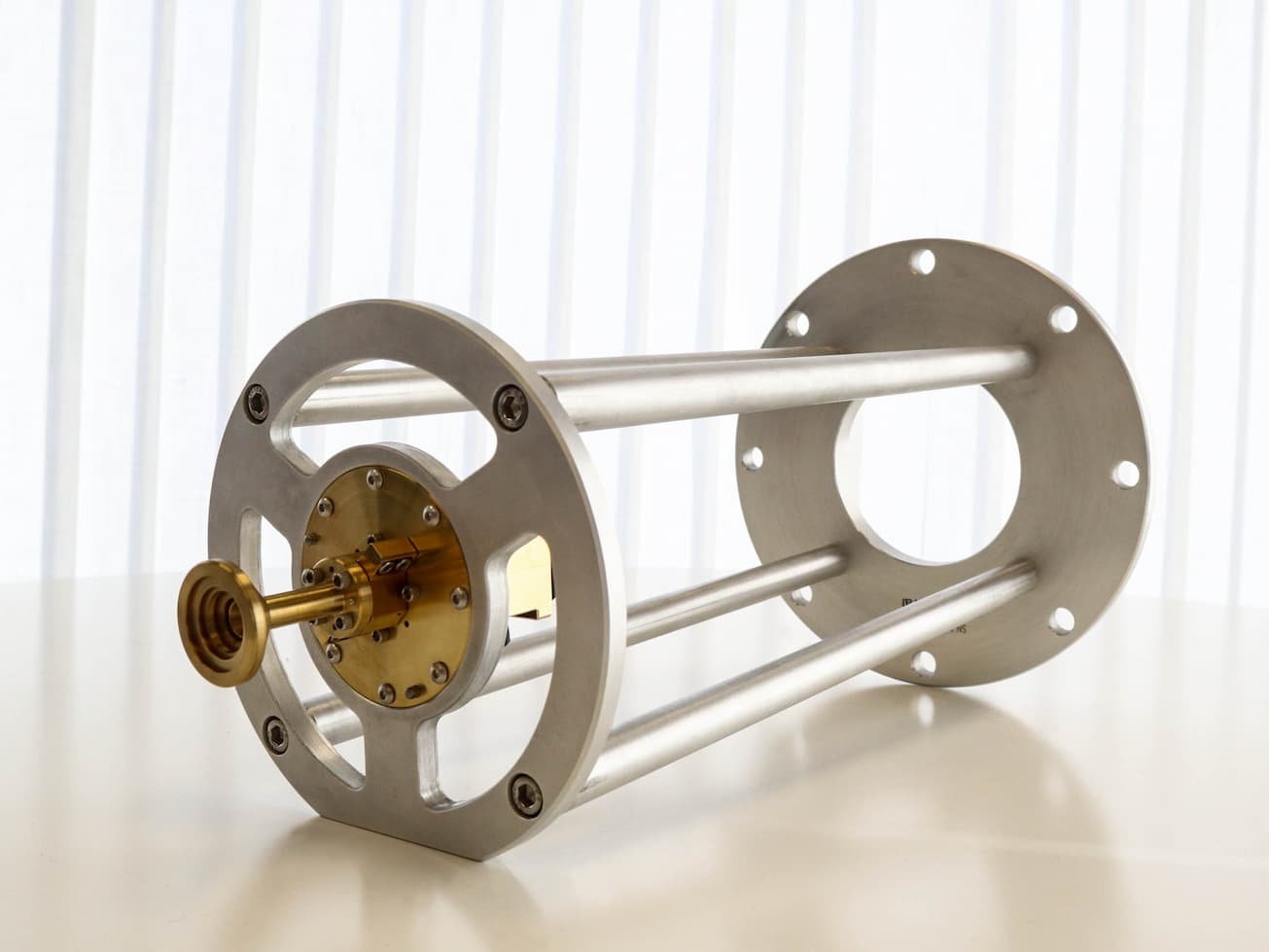

さらに、クランプ構造に関しても、機械設計を顧客の要件に合わせて調整できます。
これらのアンテナは、7～110GHzの周波数範囲を複数のバンドでカバーするように設計されており、公称ミッドバンドゲインは15dBi、標準VSWRは1.25、標準軸比は1dB未満です。また、特注値も承ります。

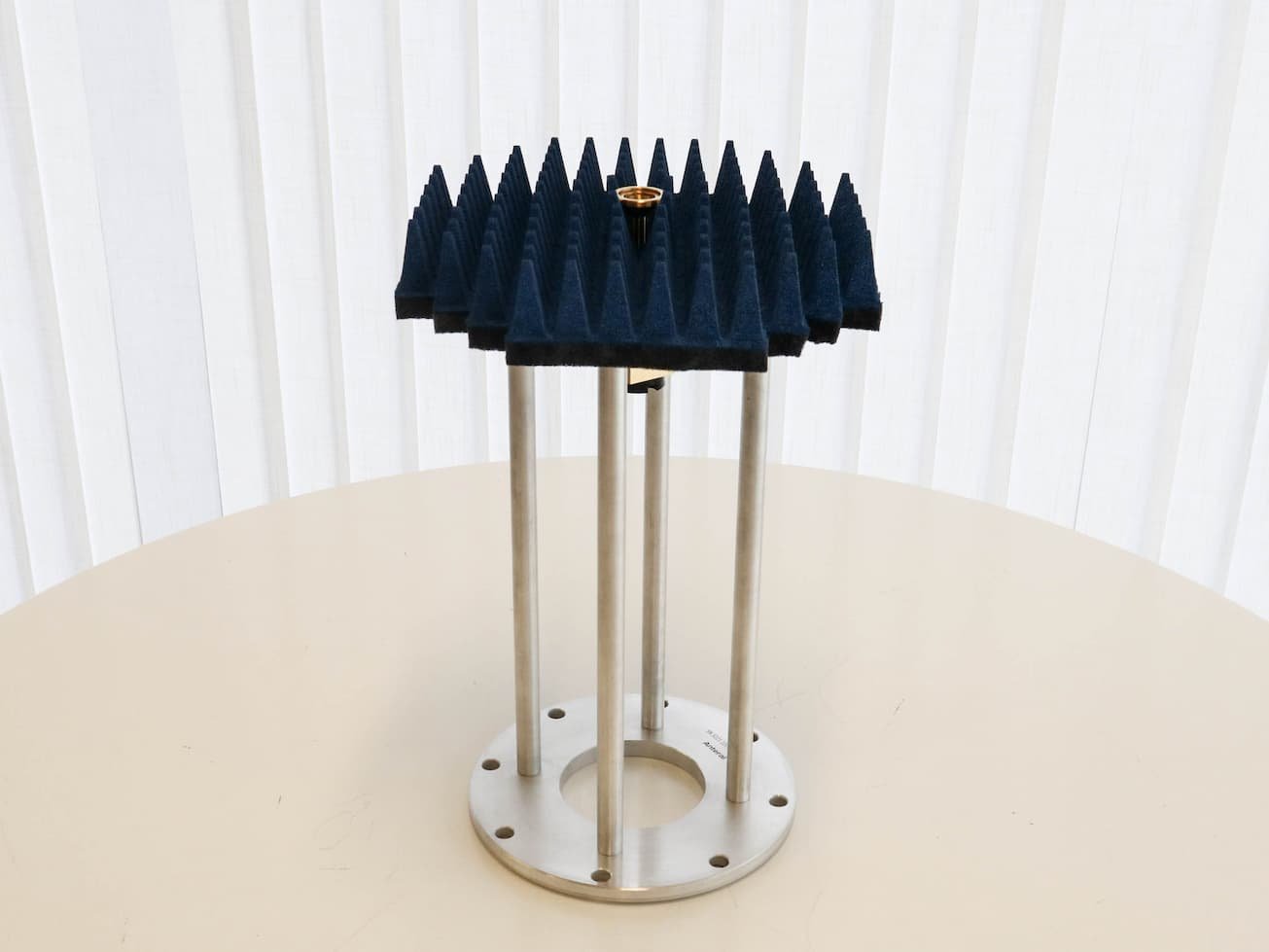

これらのアンテナは、無響室などの計測用途で広く使用されています。
製品ラインナップ
Compact Antenna Test Range Feed（CATR）
| Model | Frequency （GHz） |
Input Waveguide | Standard Flange | Datasheet |
|---|---|---|---|---|
| CATR-WR137 | 5.85～8.2 | WR-137 | UG-344/U | Datasheet |
| CATR-WR112 | 7.05～10 | WR-112 | UBR 84 | Datasheet |
| CATR-WR90 | 8.2～12.4 | WR-90 | UG-39/U | Datasheet |
| CATR-WR75 | 10～15 | WR-75 | UBR 120 | Datasheet |
| CATR-WR62 | 12.4～18 | WR-62 | UG-419/U | Datasheet |
| CATR-WR51 | 15～22 | WR-51 | UBR 180 | Datasheet |
| CATR-WR42 | 18～26.5 | WR-42 | UG-595/U | Datasheet |
| CATR-SAT-KKA-01 | 17.3～31 | WR-42,WR-28 | UG-595/U UG-599/U |
Datasheet |
| CATR-SAT-KKA-02 | 18～30 | 2.92（f） | - | Datasheet |
| CATR-WR34 | 22～33 | WR-34 | UBR 260 TYPE | Datasheet |
| CATR-WR28 | 26.5～40 | WR-28 | UG-599/U | Datasheet |
| CATR-WR22 | 33～50 | WR-22 | UG-383/U | Datasheet |
| CATR-SAT-QV-01 | 37.5～52.4 | WR-19、1.85（f） | UG-383/U（WR-19） | Datasheet |
| CATR-WR19 | 40～60 | WR-19 | UG-383/U | Datasheet |
| CATR-WR15 | 50～75 | WR-15 | UG-385/U | Datasheet |
| CATR-WR12 | 60～90 | WR-12 | UG-387/U | Datasheet |
