フォーカシングレンズホーンアンテナ（FLHA）
- 主な製品特徴
-
- 3.95～220GHz（WR187～WR5）
- 最適化されたフォーカス性能
- 材料特性評価に最適
- 非常にコンパクトなサイズと堅牢な設計
- カスタムフォーカス性能のリクエストが可能
- 低VSWRおよび低サイドローブレベル
- 直線偏波または円偏波
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- フォーカシングレンズホーンアンテナ（FLHA）
ANTERAL

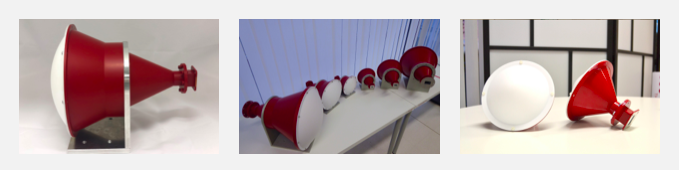

フォーカシングレンズホーンアンテナ（FLHA）
Anteral社のフォーカシングレンズホーンアンテナ（FLHA）は、円錐形のホーンアンテナで、開口部に二重凸型のテフロン（PTFE）または高密度ポリエチレン（HDPE）レンズを追加することで、フェーズ補正を行い、最小限のサイズで優れた集束性能を実現しています。
Anteral社は、最高の集束性能だけでなく、低VSWR（1.3未満）および低サイドローブを実現するよう、すべての設計を最適化しています。
さらに、お客様のご要望に応じたカスタム集束性能もご提供可能です。
Anteral社は、直線偏波または円偏波のFLHAを提供しています。
フォーカシングレンズホーンアンテナは、焦点距離が短い場合にビームを集束させる必要がある場合に特に有効です。
そのため、これらのアンテナは試験や材料特性評価において広く使用されています。
Anteralが提供しているレンズホーンアンテナ（LHA）平凸レンズを採用することで、非常にコンパクトなサイズながらハイゲイン（30dB以上）を実現しており、レーダー用途、通信リンク、気象システムなどに最適です。
イメージング、レーダーや通信などのアプリケーションに最適な誘電体フォーカシングレンズアンテナを取り扱っております。
カスタマイズにも対応しておりますので仕様をご相談ください。
製品ラインナップ
Focusing Lens Horn Antennas（FLHA）
| Model | Frequency （GHz） |
S11 （dB） |
Focal Length, Typ（mm） |
Datasheet |
|---|---|---|---|---|
| LHA-F-WR187 | 3.95～5.85 | -18 | 203.6 | Datasheet |
| LHA-F-WR137 | 5.85～8.2 | -18 | 275 | Datasheet |
| LHA-F-WR112 | 7.05～10 | -18 | 226 | Datasheet |
| LHA-F-WR90 | 8.2～12.4 | -18 | 181 | Datasheet |
| LHA-F-WR75 | 10～15 | -18 | Tbc | |
| LHA-F-WR62 | 12.4～18 | -18 | 133 | Datasheet |
| LHA-F-WR51 | 15～22 | -18 | Tbc | |
| LHA-F-WR42 | 18～26.5 | -18 | 147.5 | Datasheet |
| LHA-F-WR34 | 22～33 | -18 | 231 | |
| LHA-F-WR28 | 26.5～40 | -18 | 146.2 | Datasheet |
| LHA-F-WR22 | 33～50 | -18 | 120.1 | Datasheet |
| LHA-F-WR19 | 40～60 | -18 | 99.2 | Datasheet |
| LHA-F-WR15 | 50～75 | -18 | 83.8 | Datasheet |
| LHA-F-WR12 | 60～90 | -18 | 71 | Datasheet |
| LHA-F-WR10 | 75～110 | -18 | 58.2 | Datasheet |
| LHA-F-WR08 | 90～140 | -18 | 63.7 | Datasheet |
| LHA-F-WR06 | 110～170 | -18 | 79.3 | Datasheet |
| LHA-F-WR05 | 140～220 | -18 | 73.1 | Datasheet |
