スタンダードゲインホーンアンテナ（SGH）
- 主な製品特徴
-
- 高性能標準ゲインホーン
- 8.2～750GHz（WR90～WR1.5）
- 公称ミッドバンドゲイン26dBi
- 低VSWR
- 特定のゲイン値はご要望に応じて対応可能
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- スタンダードゲインホーンアンテナ（SGH）
ANTERAL

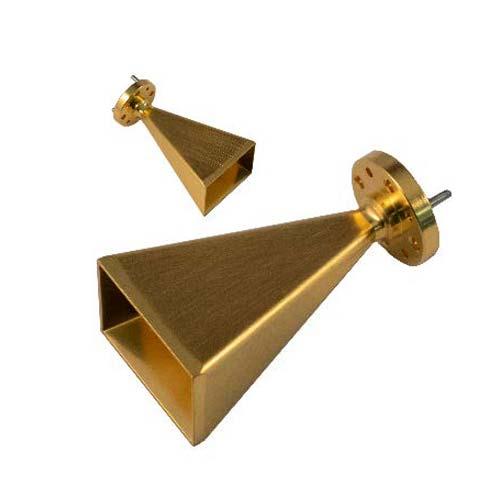

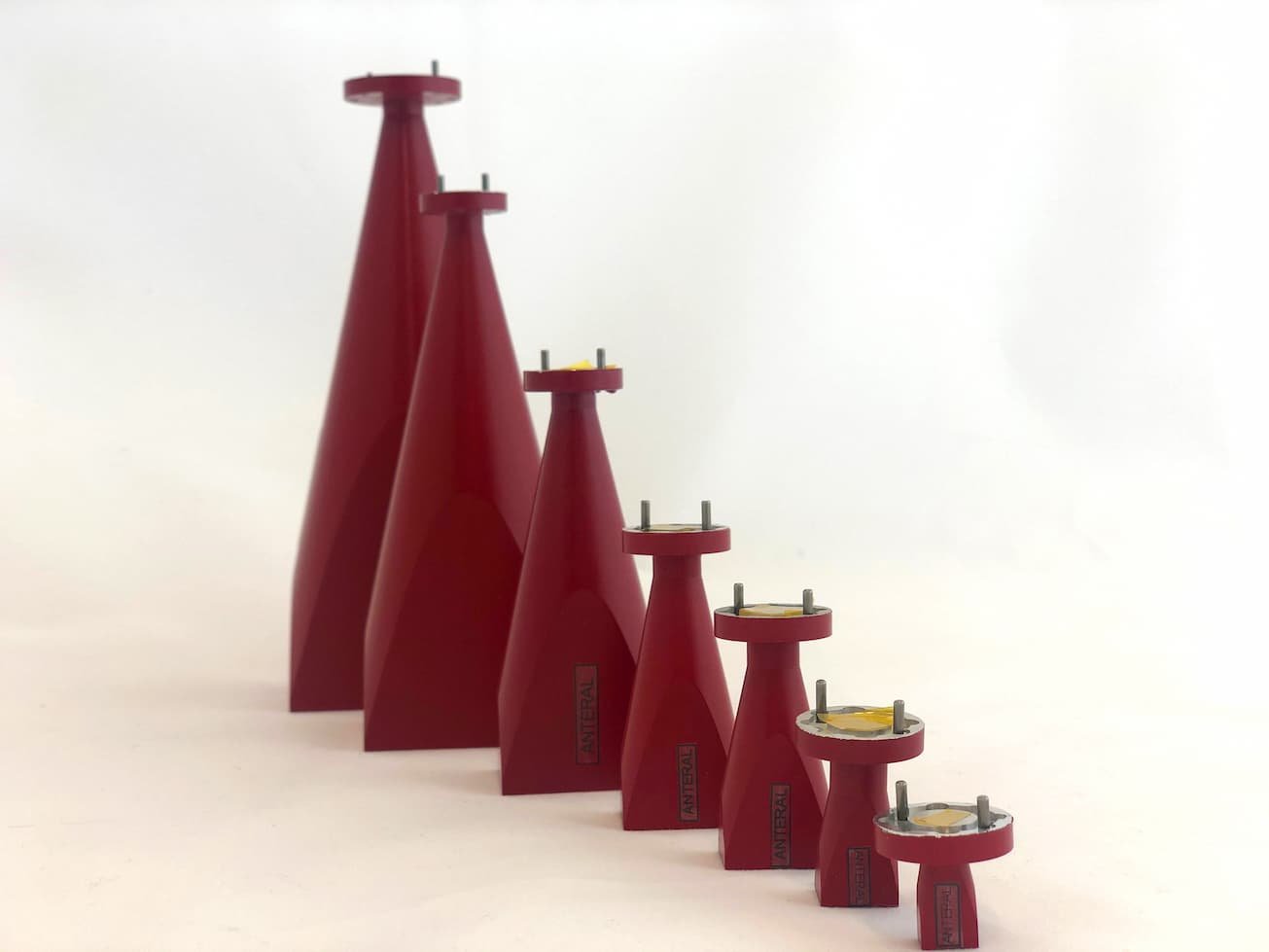

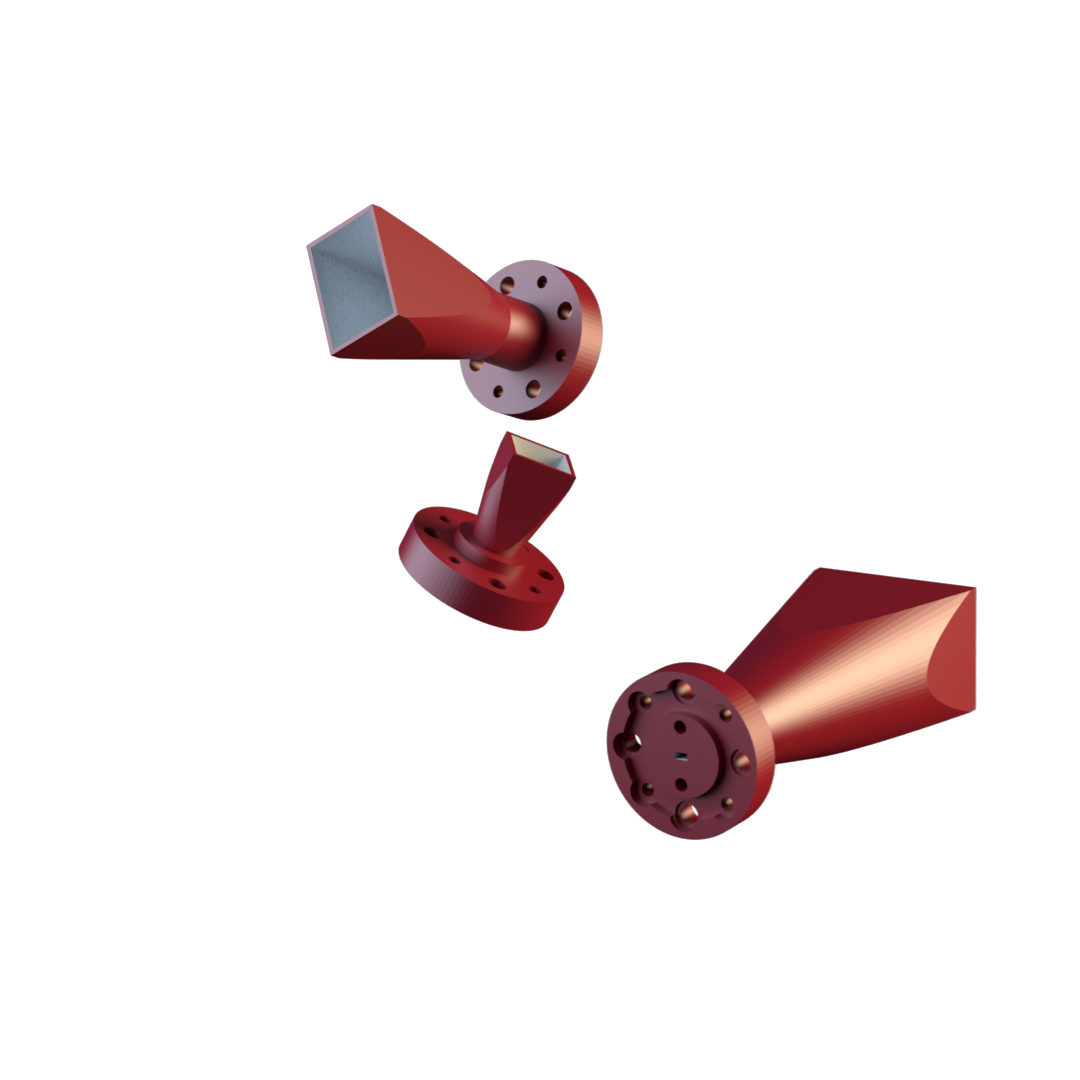

Standard Gain Horns
Anteral社のスタンダードゲインホーンは、8.2～750GHzの周波数範囲を様々なバンドでカバーするように設計された高性能アンテナで、公称ミッドバンドゲインは20dBiと26dBi、VSWRは非常に低い（<1.1）です。
アンテナは、重量を最小限に抑え、堅牢性を向上させ、シャープな開口部を提供するように機械的に設計されています。
WR28からWR1.5までのモデルは、1本のアルミニウム棒から製造されています。
フランジのはんだ付けや部品取り付け用のネジは付属していません。
これらのアンテナには、標準タイプと精密タイプのフランジが装備されています。
フランジは、可能な限り正確で再現性の高い機械的アライメントを実現するために特別に製造されています。
このタイプのホーンは、実験室での試験測定、電磁気測定、ゲイン校正に特に適しています。
さらに、特注の周波数帯域やゲイン値もご要望に応じて設定可能です。
Anteral社が提供しているスカラーフィードホーンアンテナ（SFHA）、レンズホーンアンテナ（LHA）、平凸型テフロンレンズを使用することで、最小限のサイズで高い利得を実現しています。
製品ラインナップ
Standard Gain Horns
| Model | Frequency （GHz） |
S11 （dB） |
Directivity （dBi） |
Datasheet |
|---|---|---|---|---|
| SGH-20-WR90 | 8.2～12.4 | -25 | 20 | Datasheet |
| SGH-20-WR75 | 10～15 | -25 | 20 | |
| SGH-20-WR62 | 12.4～18 | -25 | 20 | |
| SGH-20-WR51 | 15～22 | -25 | 20 | |
| SGH-20-WR42 | 18～26.5 | -25 | 20 | Datasheet |
| SGH-26-WR34 | 22～33 | -25 | 26 | Datasheet |
| SGH-26-WR28 | 26.5～40 | -25 | 26 | Datasheet |
| SGH-26-WR22 | 33～50 | -25 | 26 | |
| SGH-26-WR19 | 40～60 | -25 | 26 | Datasheet |
| SGH-26-WR15 | 50～75 | -25 | 26 | Datasheet |
| SGH-26-WR12 | 60～90 | -25 | 26 | Datasheet |
| SGH-26-WR10 | 75～110 | -25 | 26 | Datasheet |
| SGH-26-WR08 | 90～140 | -25 | 26 | Datasheet |
| SGH-26-WR06 | 110～170 | -25 | 26 | Datasheet |
| SGH-26-WR05 | 140～220 | -25 | 26 | Datasheet |
| SGH-26-WR04 | 170～260 | -25 | 26 | Datasheet |
| SGH-26-WR03 | 220～330 | -25 | 26 | Datasheet |
| SGH-26-WR2.8 | 260～400 | -20 | 26 | Datasheet |
| SGH-26-WR2.2 | 330～500 | -20 | 26 | Datasheet |
| SGH-26-WR1.9 | 400～600 | -15 | 26 | Datasheet |
| SGH-26-WR1.5 | 500～750 | -15 | 26 | Datasheet |
