Dual Linear/Circular Polarized SFHA

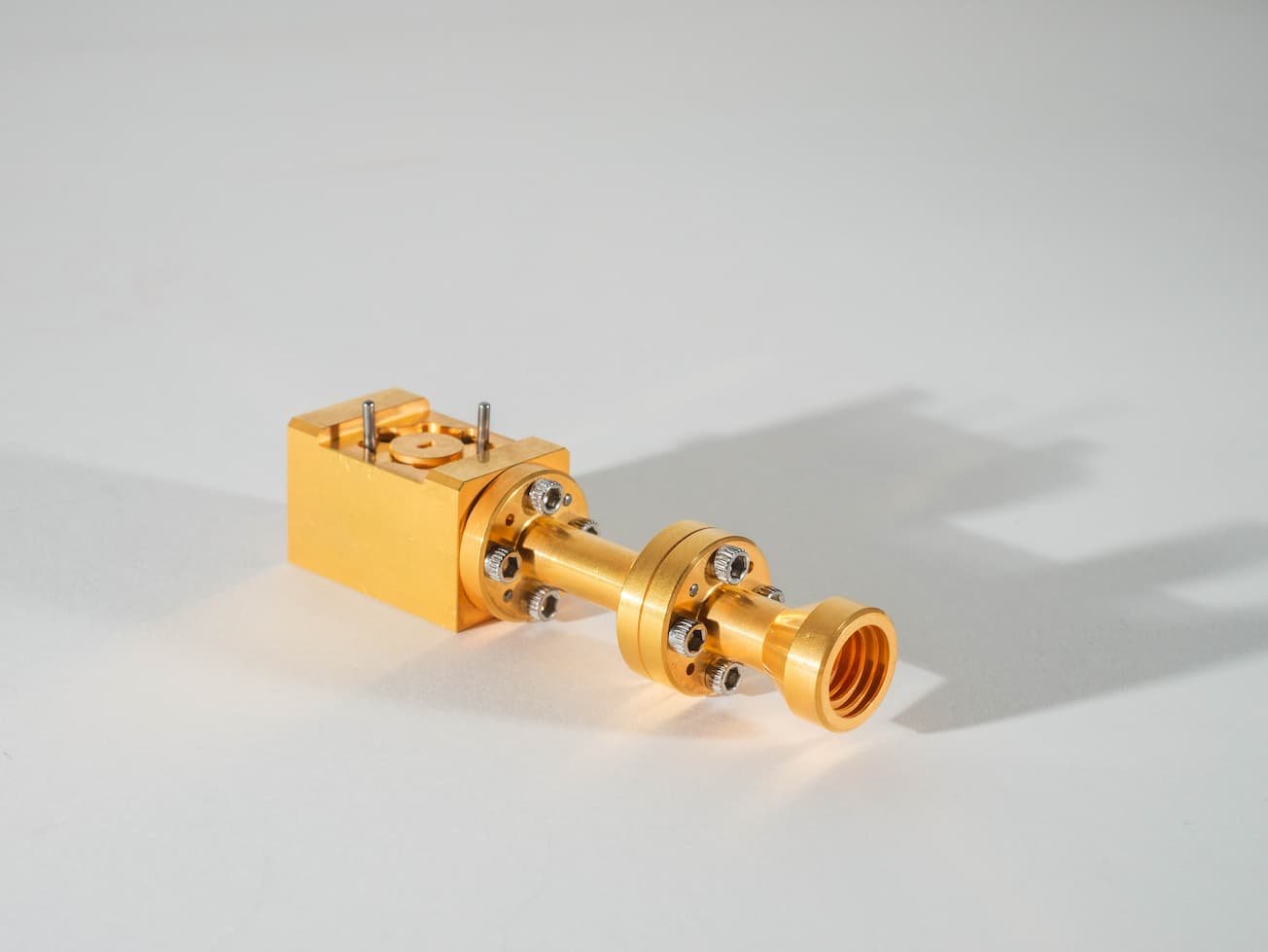

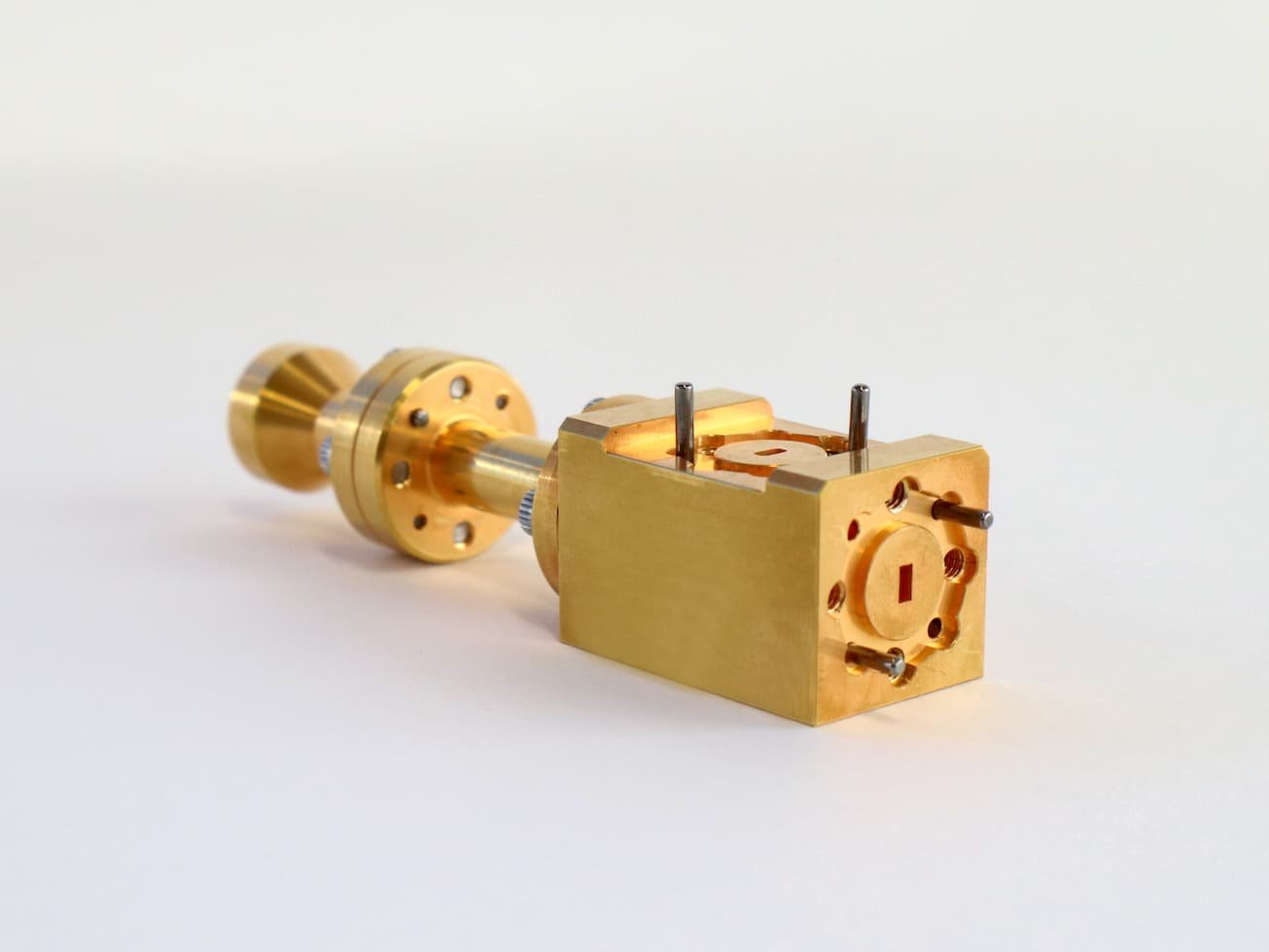

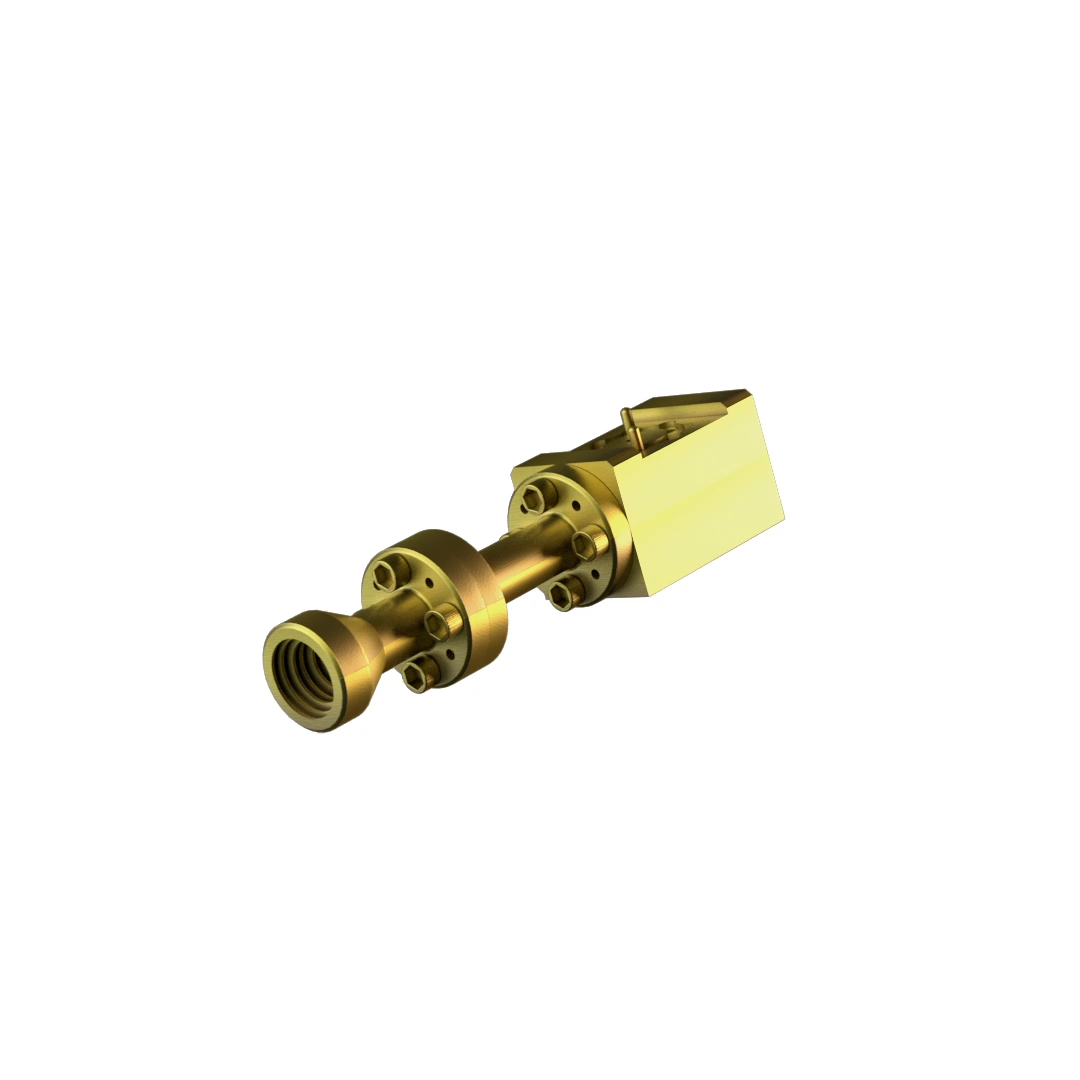

二重線形偏波スカラーフィードホーンアンテナ（DLPSFHA）
Anteral社の二重線形偏波スカラーフィードホーンアンテナ（DLPSFHA）は、高アイソレーションとクロス偏波（XP）キャンセレーションを実現する直交モードトランスデューサ（OMT）と、高利得、低VSWR、低サイドローブを最小限のサイズで実現する広帯域スカラーフィードホーンアンテナから構成される統合システムです。
お客様はOMTとSFHAを選択でき、Anteral社はお客様のニーズに合ったDLPSFHAを設計いたします。
これらの機器は、7～110GHzの周波数範囲をカバーするように設計されており、公称ミッドバンドゲインと低VSWRを実現しています。
OMTは、水平偏波信号と垂直偏波信号の両方に対応し、35dB以上の交差偏波除去比と35dBのアイソレーションを提供します。
さらに、カスタムバンド、ゲイン値、フランジもご要望に応じて対応可能です。
二重偏波スカラーフィードホーンアンテナは、高いアイソレーションと高い交差偏波が求められる場合に特に有効です。
5Gシステム、レーダーアプリケーション、通信、アンテナレンジなど、幅広い分野で利用されています。
Anteral社が提供している二重円偏波スカラーフィードホーンアンテナ(DCPSFHA)、レンズホーンアンテナ（LHA）、平凸テフロンレンズを使用することで、最小限のサイズで高い利得を実現します。

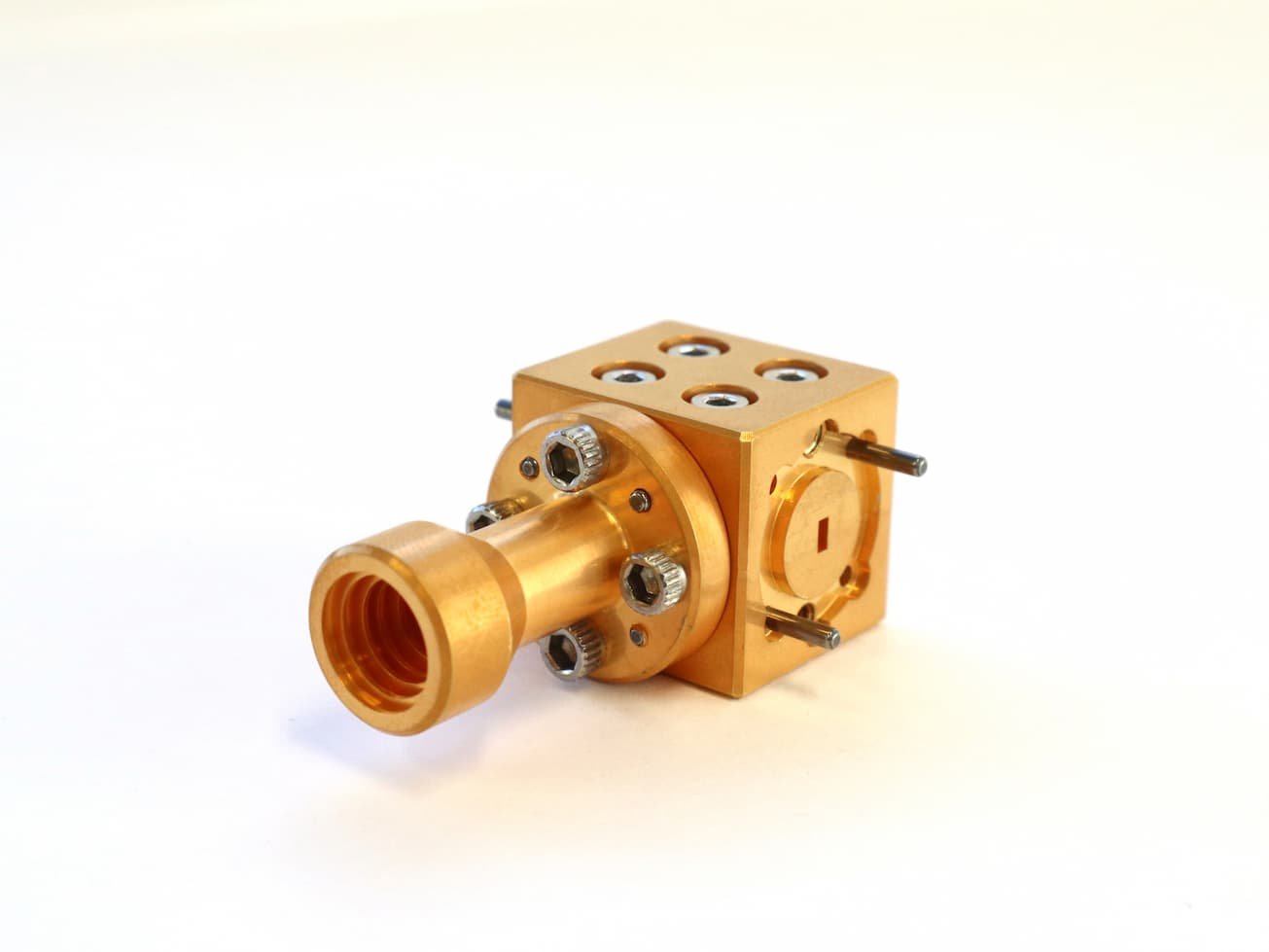

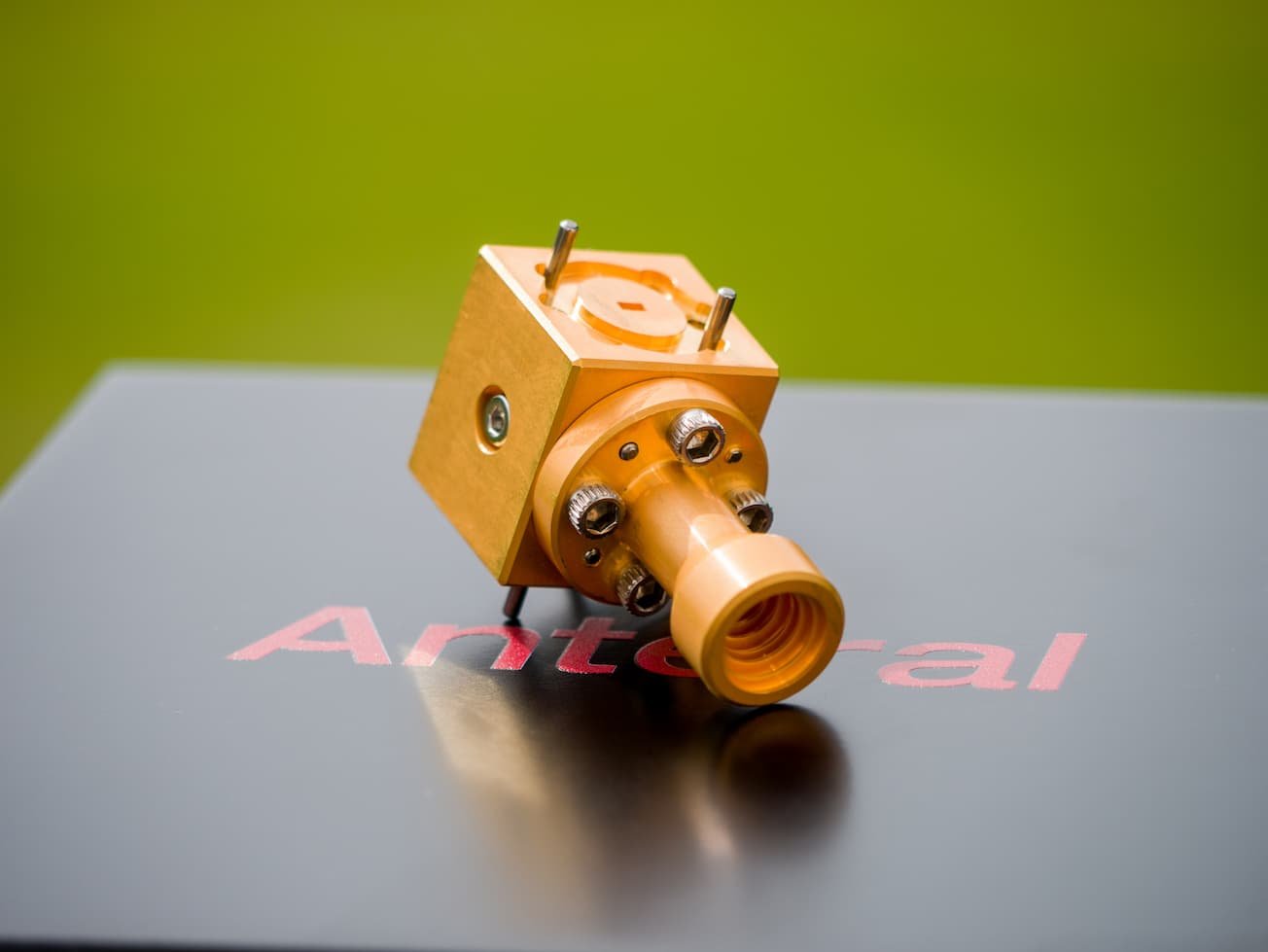

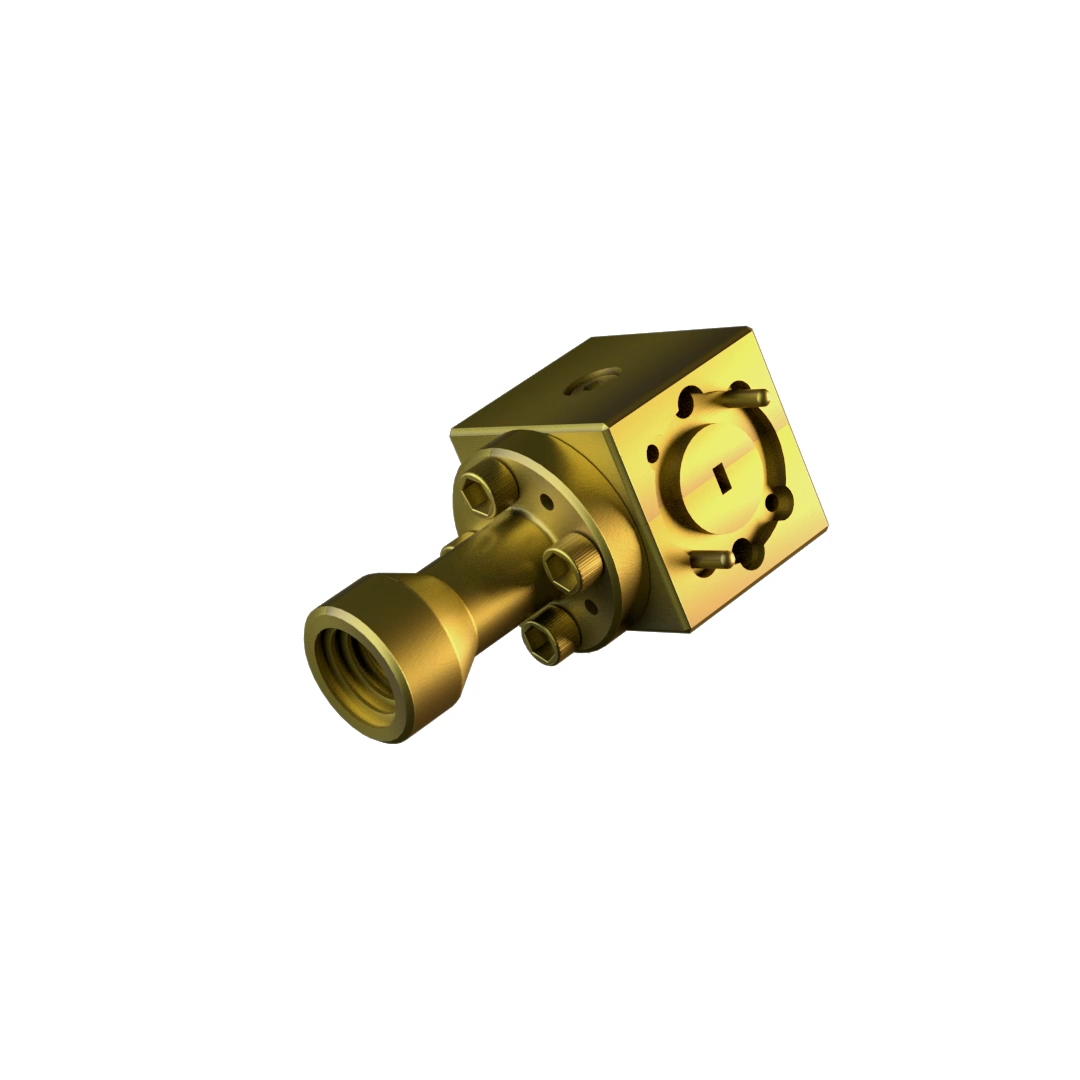

二重円偏波スカラーフィードホーンアンテナ（DCPSFHA）
Anteral社の二重円偏波スカラーフィードホーンアンテナ（DCPSFHA）は、 高いアイソレーションと交差偏波（XP）キャンセルを実現する導波管偏波器（POL）と、高利得、低VSWR、低サイドローブを最小限のサイズで実現する広帯域スカラーフィードホーンアンテナで構成された統合システムです。
これらは、異なる公称ミッドバンドゲインと低VSWRで設計されています。
偏波器（POL）は、高い交差偏波除去率とアイソレーションで、左旋円偏波（LHCP）信号と右旋円偏波（RHCP）信号の両方をサポートします。
偏波器は、LHCPおよびRHCP導波管ポート用に2つのWR導波管で構成されています。
カスタムバンド、ゲイン値、フランジもご要望に応じて対応可能です。
二重偏波スカラーフィードホーンアンテナは、高いアイソレーションと高い交差偏波が求められる場合に特に有効です。
5Gシステム、レーダーアプリケーション、通信、アンテナレンジなど、幅広い分野で利用されています。
Anteral社が提供しているデュアル線形偏波スカラーフィードホーンアンテナ(DLPSFHA)、レンズホーンアンテナ(LHA)、平凸型テフロンレンズを使用することで、最小限のサイズで高い利得を実現しています。
製品ラインナップ
Dual Linear Polarized Scalar Feed Horn Antennas（DLPSFHA）
| Model | Frequency （GHz） |
S11 （dB） |
Directivity （dBi） |
Datasheet |
|---|---|---|---|---|
| DLPSFHA-15-WR112 | 7.05～10 | -23 | 15 | Datasheet |
| DLPSFHA-15-WR90 | 8.2～12.4 | -20 | 15 | Datasheet |
| DLPSFHA-15-WR75 | 10～15 | -23 | 15 | Datasheet |
| DLPSFHA-15-WR62 | 12.4～18 | -23 | 15 | Datasheet |
| DLPSFHA-15-WR51 | 15～22 | -23 | 15 | Datasheet |
| DLPSFHA-12-WR42 | 18～26.5 | -23 | 12 | Datasheet |
| DLPSFHA-18-WR42 | 18～26.5 | -23 | 18 | Datasheet |
| DLPSFHA-12-WR28 | 26.5～40 | -20 | 12 | Datasheet |
| DLPSFHA-15-WR28 | 24.5～43.5 | -20 | 15 | Datasheet |
| DLPSFHA-18-WR28 | 26.5～40 | -20 | 18 | Datasheet |
| DLPSFHA-15-WR22 | 33～50 | -20 | 15 | Datasheet |
| DLPSFHA-17-WR19 | 40～60 | -17 | 17 | Datasheet |
| DLPSFHA-13-WR19 | 40～60 | -17 | 13 | Datasheet |
| DLPSFHA-17-WR15 | 50～75 | -17 | 17 | Datasheet |
| DLPSFHA-13-WR15 | 50～75 | -17 | 13 | Datasheet |
| DLPSFHA-18-WR12 | 60～90 | -15 | 18 | Datasheet |
| DLPSFHA-17-WR12 | 60～90 | -15 | 17 | Datasheet |
| DLPSFHA-13-WR12 | 60～90 | -15 | 13 | Datasheet |
| DLPSFHA-17-WR10 | 75～110 | -15 | 17 | Datasheet |
| DLPSFHA-13-WR10 | 75～110 | -15 | 13 | Datasheet |
Dual Circular Polarized Scalar Feed Horn Antennas（DCPSFHA）
| Model | Frequency （GHz） |
S11 （dB） |
Directivity （dBi） |
Datasheet |
|---|---|---|---|---|
| DCPSFHA-SAT-X-01 | 7.25～8.4 | -23 | 15 | Datasheet |
| DCPSFHA-15-WR112 | 7.05～10 | -23 | 15 | Datasheet |
| DCPSFHA-15-WR90 | 8.2～12.4 | -23 | 15 | Datasheet |
| DCPSFHA-15-WR75 | 10～15 | -23 | 15 | Datasheet |
| DCPSFHA-15-WR62 | 12.4～18 | -23 | 15 | Datasheet |
| DCPSFHA-15-WR51 | 15～22 | -23 | 15 | Datasheet |
| DCPSFHA-15-SAT-KKA-01 | 17.3～31 | -20 | 15 | Datasheet |
| DCPSFHA-15-SAT-KKA-02 | 18～30 | -20 | 15 | Datasheet |
| DCPSFHA-15-WR42 | 18～26.5 | -23 | 15 | Datasheet |
| DCPSFHA-15-WR34 | 22～33 | -20 | 15 | Datasheet |
| DCPSFHA-15-WR28 | 26.5～40 | -20 | 15 | Datasheet |
| DCPSFHA-15-WR22 | 33～50 | -20 | 15 | Datasheet |
| DCPSFHA-SAT-QV-01 | 37.5～42.5 47.2～52 |
-20 | 15 | Datasheet |
| DCPSFHA-SAT-5G-E-01 | 71～76 81～86 80～95 |
-18 | 15 17 |
Datasheet |
