オーバードライブ保護機能付きアンプ
RF-LAMBDA社のオーバードライブ保護機能付きアンプシリーズは、アンプを損傷から保護するためのリミッターを不要にする技術を採用しています。
最大10Wの高入力電力をアンプに供給しても損傷することはありません。
ご要望に応じて、密閉型オプションもご用意しております。
主な用途
- 無線インフラ
- 軍事・航空宇宙用途
- 試験・計測機器
製品ラインナップ
Overdrive Protected Amplifier（RPNA Series）
| Model | Description | Frequency Range | Gain （dB） |
Input Max （dBm） |
NF （dB） |
P1dB （dBm） |
IP3 （dBm） |
VSWR | Voltage （VDC） |
Current （mA） |
Connector | Datasheet |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

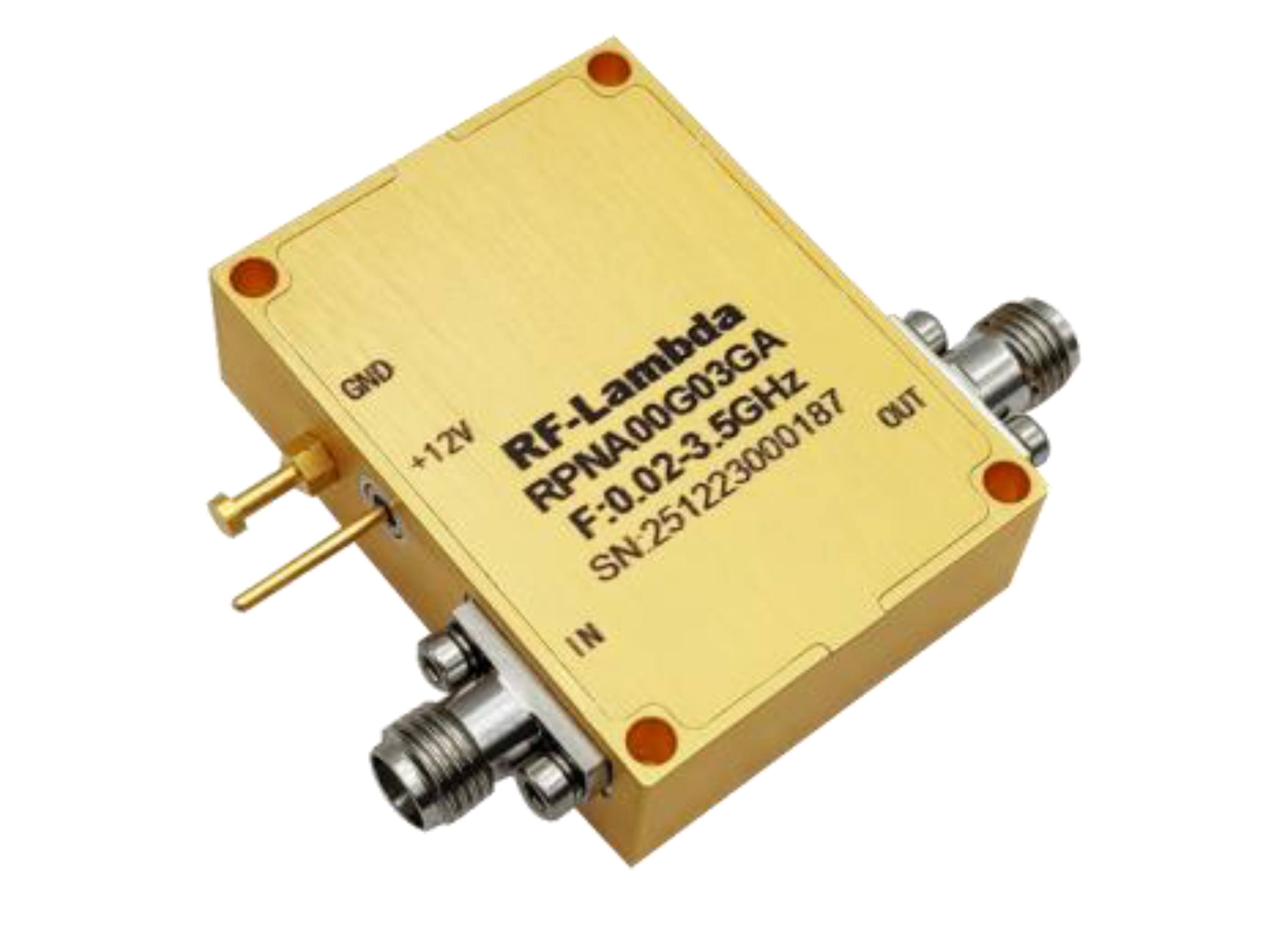

| RPNA00G03GA | Front End Over Drive Protected LNA | 0.02～3.5GHz | 32dB | 37dBm | 1.3dB | 18dBm | 28dBm | 1.5 | 12 | 120mA | SMA | Datasheet |

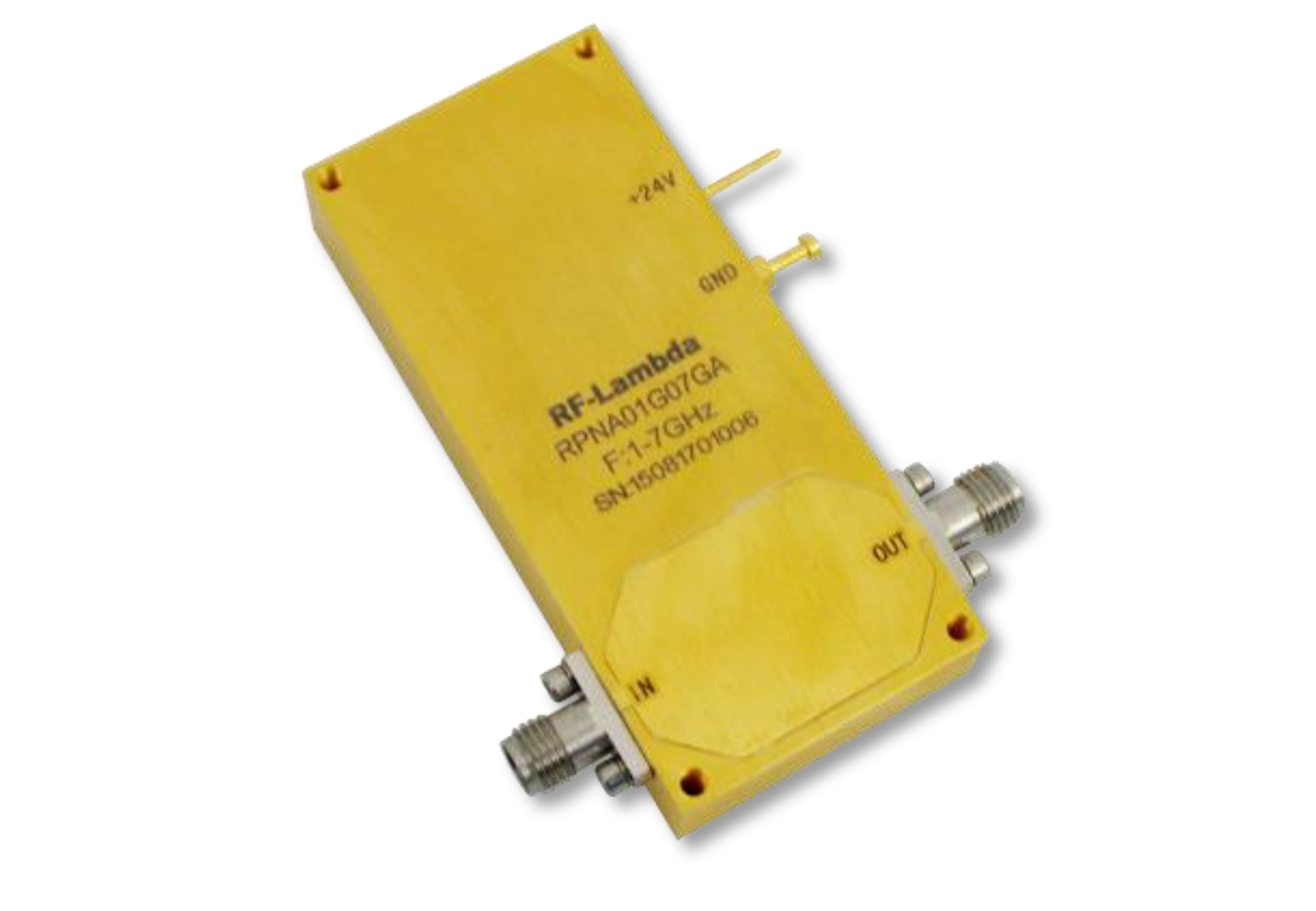

| RPNA01G07GA | Front End Over Drive Protected LNA | 1～7GHz | 42dB | 37dBm | 1.5dB | 20dBm | 30dBm | 2 | 24 | 200mA | SMA | Datasheet |

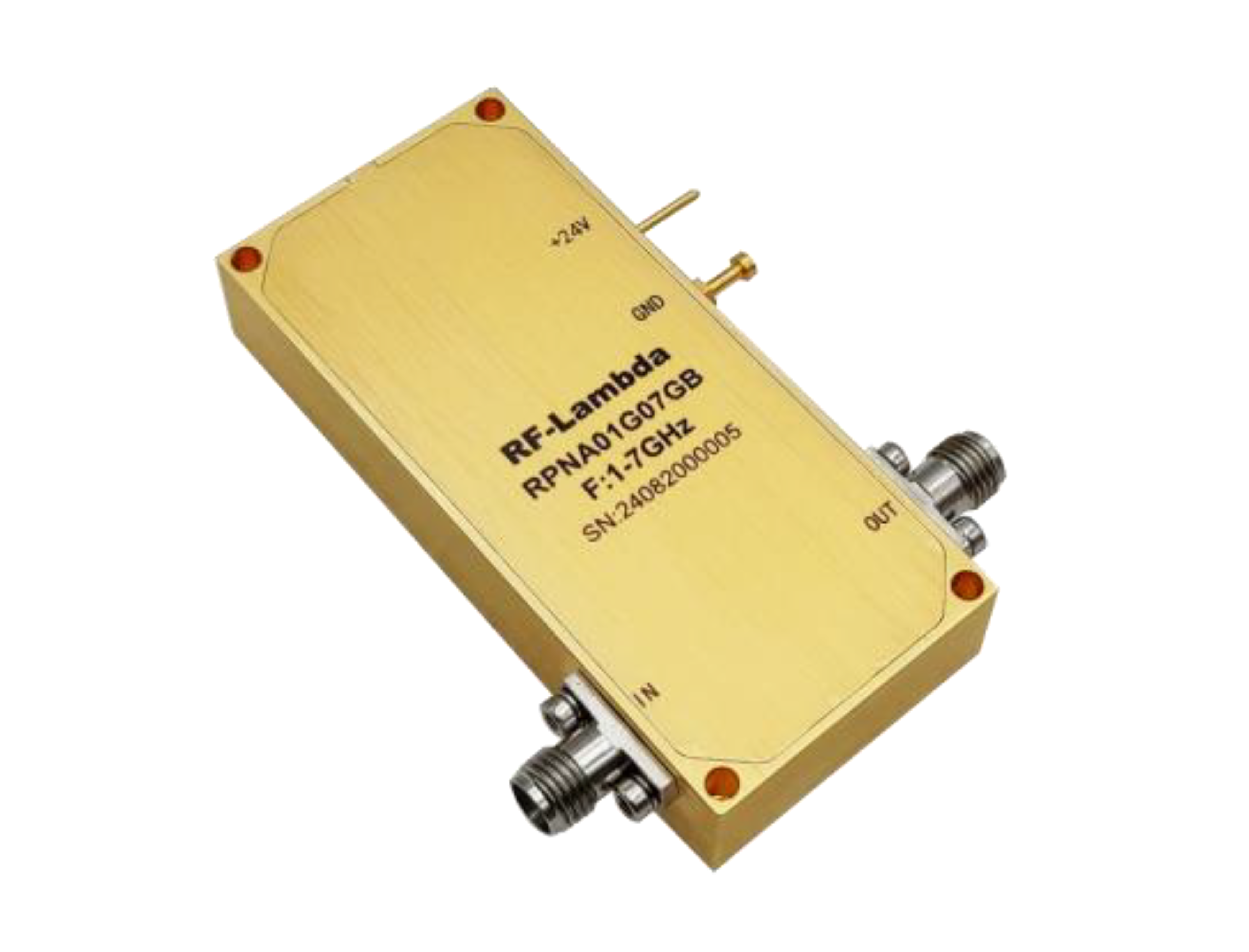

| RPNA01G07GB | Front End Over Drive Protected LNA | 1～7GHz | 45dB | 30dBm | 1.5dB | 18dBm | 28dBm | 2 | 24 | 200mA | SMA | Datasheet |

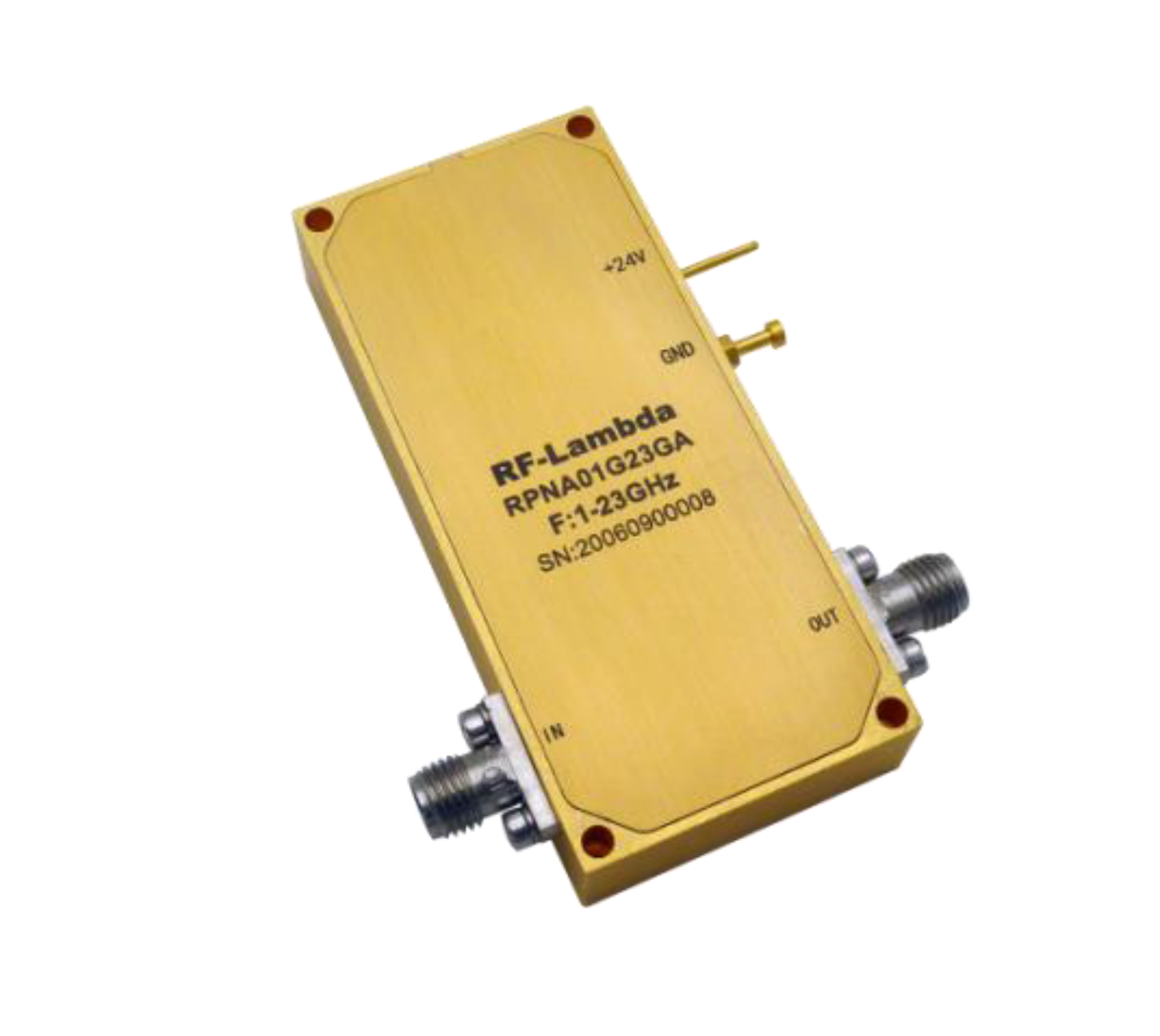

| RPNA01G23GA | Front End Over Drive Protected LNA | 1～23GHz | 28dB | 30dBm | 2.5dB | 20dBm | 30dBm | 2 | 24 | 300mA | SMA | Datasheet |

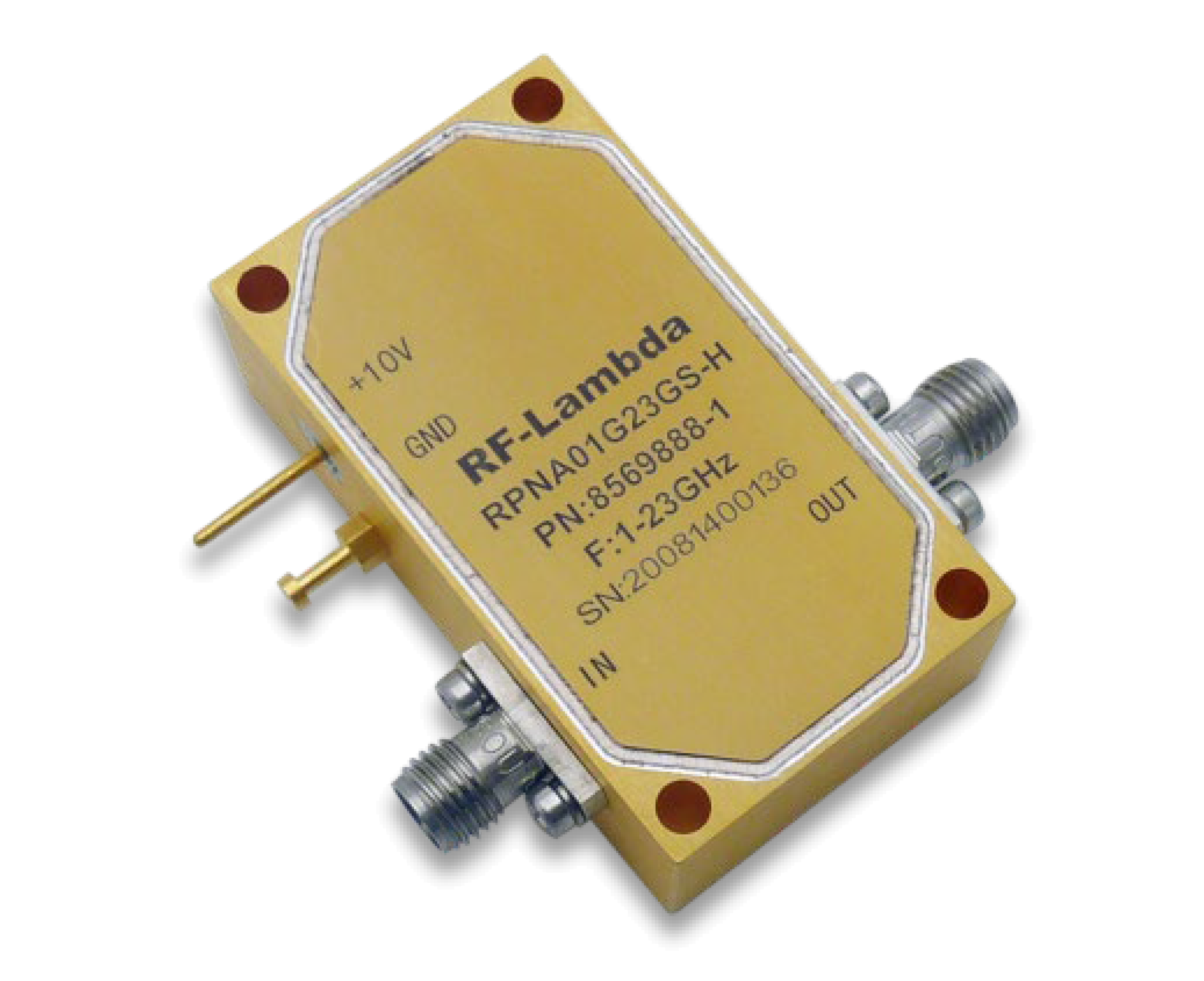

| RPNA01G23GS-H | Hermetically Sealed Front End Over Drive Protected LNA | 1～23GHz | 15dB | 40dBm | 2.5dB | 24dBm | 30dBm | 2 | 10 | 150mA | SMA | Datasheet |

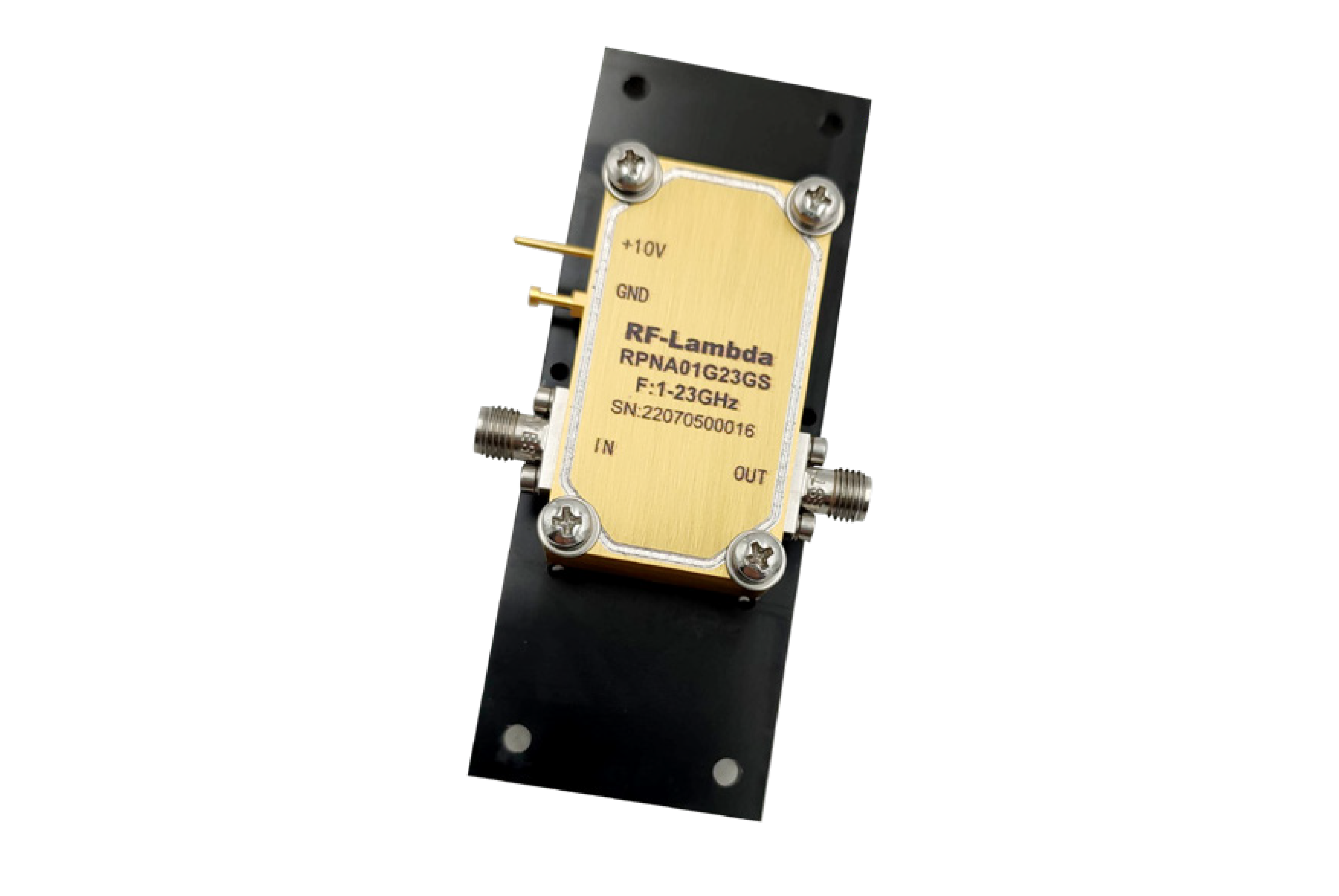

| RPNA01G23GS | Front End Over Drive Protected LNA | 1～23GHz | 15dB | 40dBm | 2.5dB | 24dBm | 30dBm | 2 | 10 | 150mA | SMA | Datasheet |
