ワイヤーグリッドポラライザー（WGP）
- 主な製品特徴
-
- DCから2THzまでの動作帯域幅
- 非常に低い伝送損失
- 高い並列アイソレーション

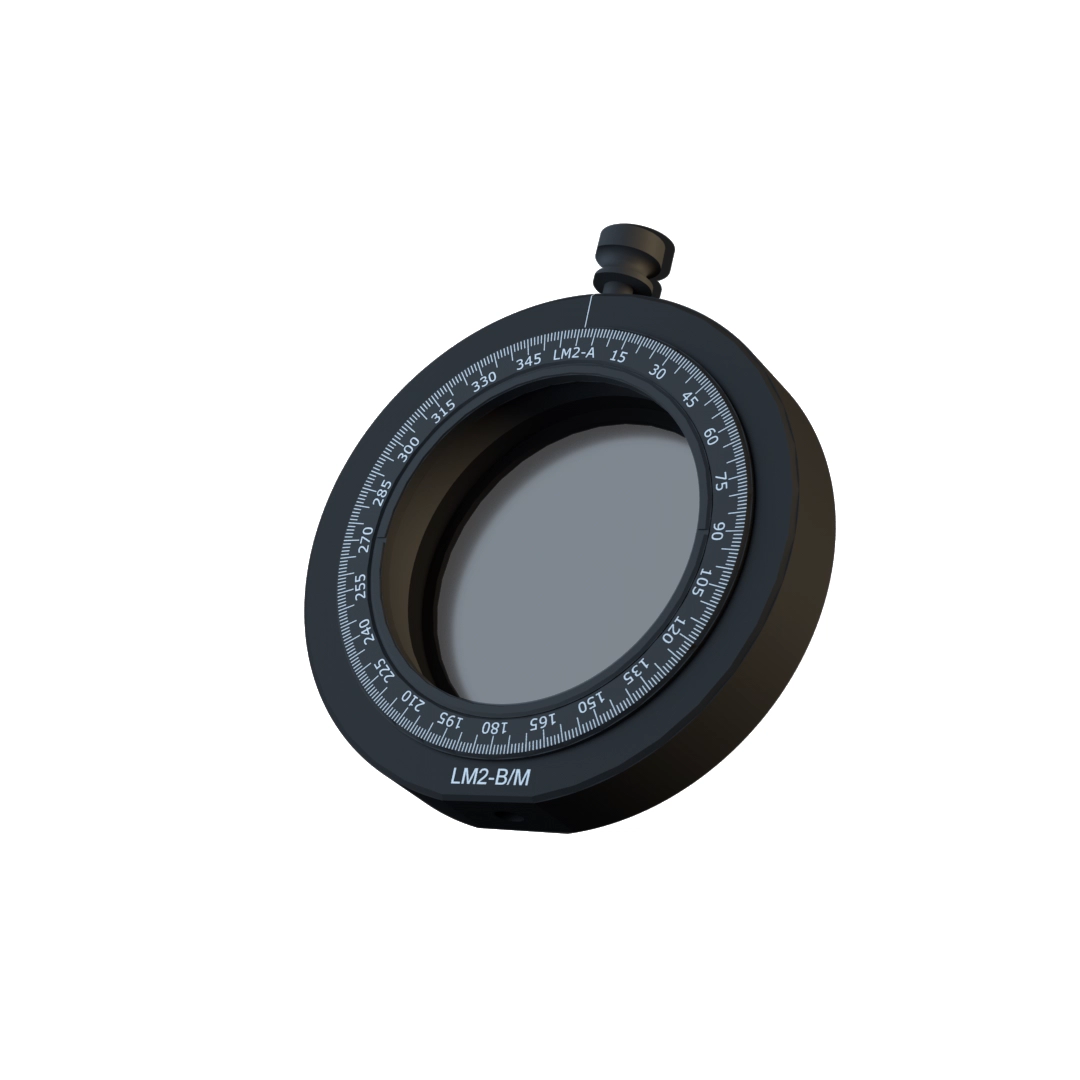

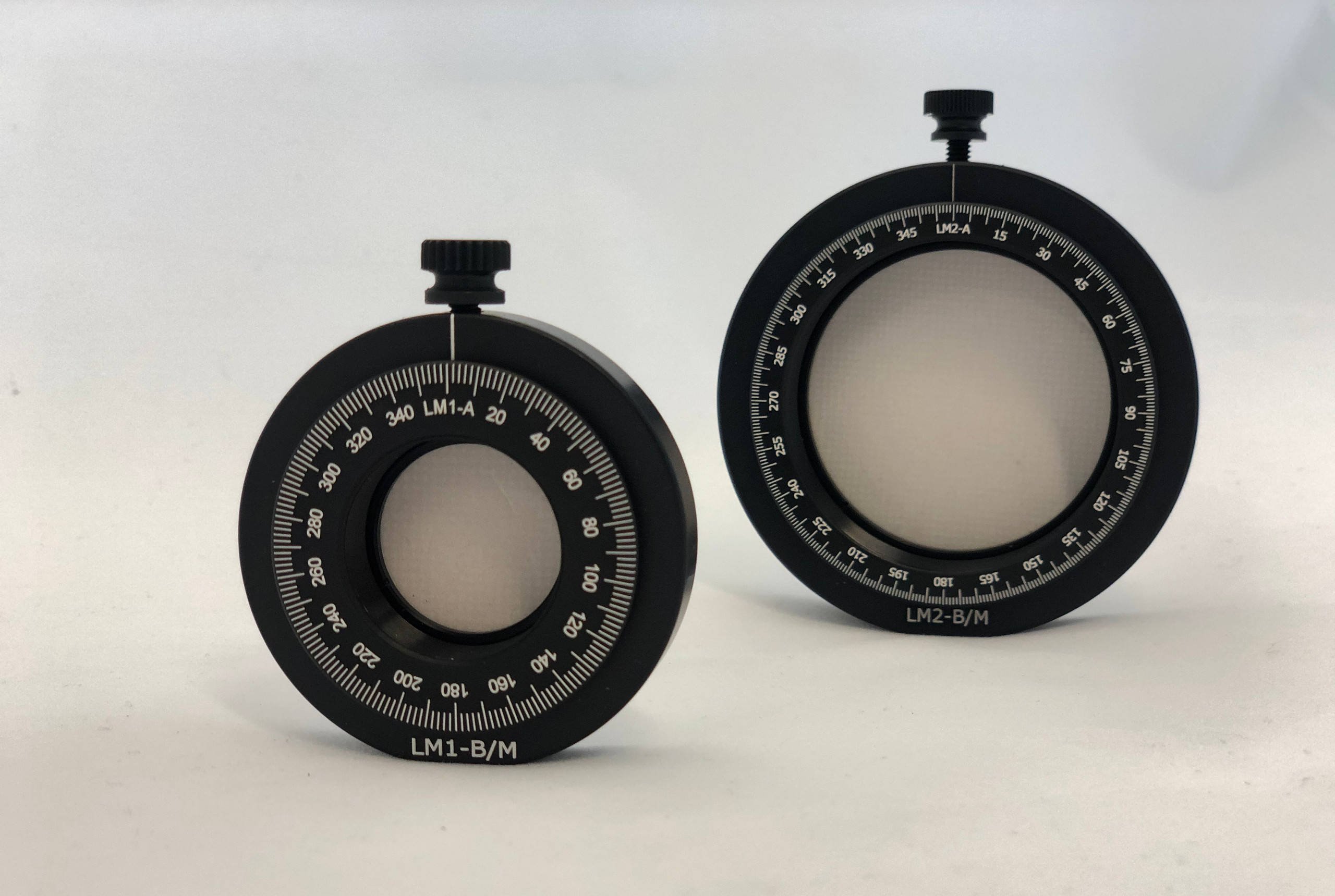

- 高性能回転フレームに搭載
- 40dBのアイソレーション
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- ワイヤーグリッドポラライザー（WGP）
ANTERAL
ワイヤーグリッドポラライザー（WGP）

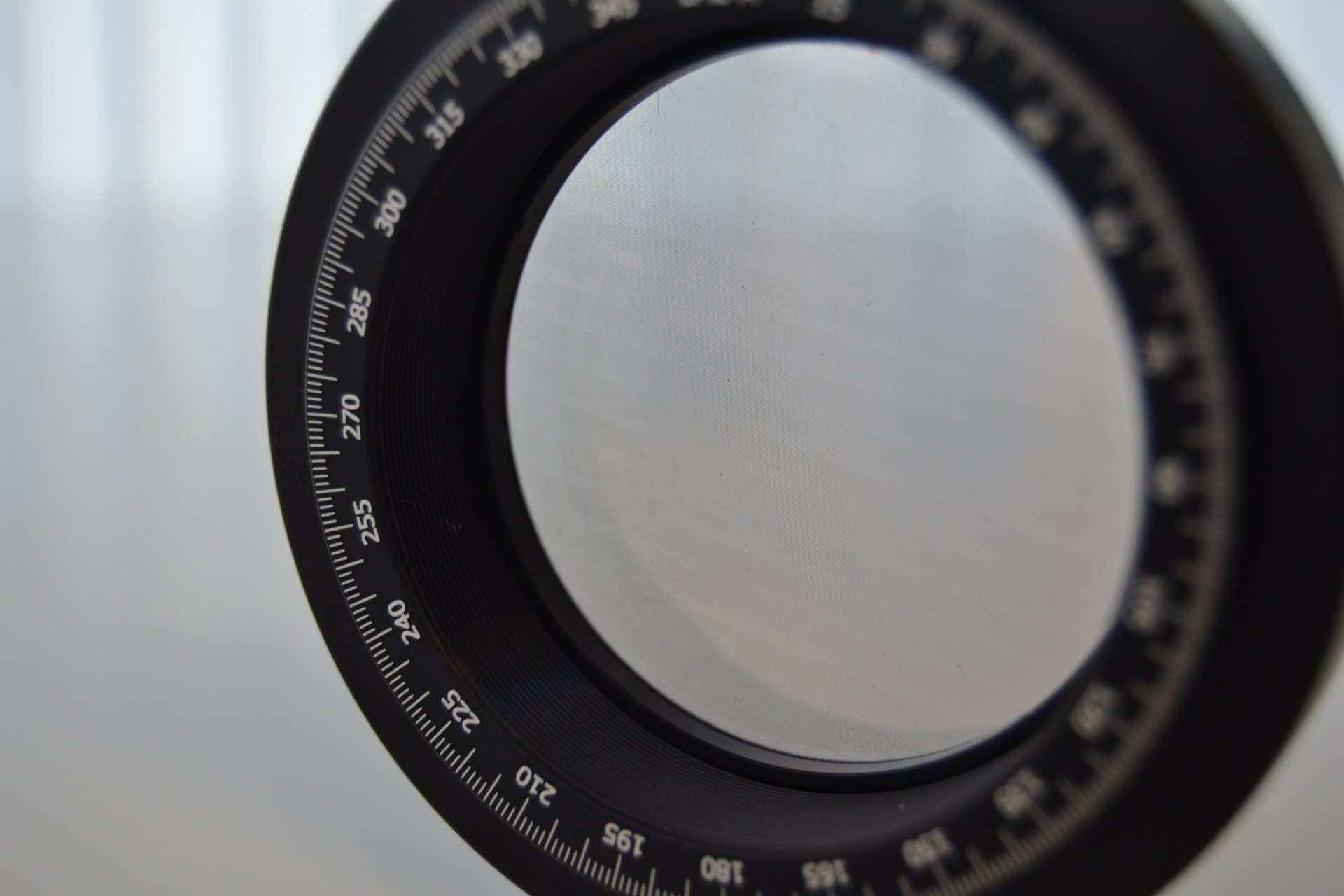

Anteral社のワイヤーグリッド偏光子（WGP）は、パターン化された銅-金マイクログリッドアレイのストリップ層1層で構成されています。
このマイクログリッドアレイは、誘電率の低いTHz周波数帯向けの極薄（135μm）かつ超低損失基板上に、フォトリソグラフィープロセスによってパターン化されています。
電界は、グリッドアレイに対して垂直に偏光している場合は透過し、平行に偏光している場合は反射します。
WGPは、品質を損なうことなく、高性能ポリメタクリルイミドフォーム製の保護層で覆われています。
偏光子は、DCから2THzまでのシステムで使用でき、偏光感度の向上、ビーム分割、円偏光の生成に利用できます。
Anteral社はカスタム周波数性能を備えた周波数選択面も提供しています。
製品ラインナップ
Wire Grid Polarizers（WGP）
| Model | Clear apertura （mm） |
Transmission Loss （dB） |
Parallel Isolation （dB） |
Frequency Band （GHz） |
|---|---|---|---|---|
| WGP-25-40 | 23.9 | < 1 | > 35 | 2～2000 |
| WGP-50-40 | 48.3 | < 1 | > 38 | 2～2000 |
