Micro Harmonics社のミリ波ファラデー回転アイソレーターは、システム内の定在波を抑制するのに最適な選択肢です。業界最小の挿入損失を実現し、高感度ミリ波計測機器に最適です。独自のダイヤモンド製ヒートスプレッダーを採用することで、動作温度を低く抑え、電力処理能力を向上させています。100%米国製で、米国政府調達においては単独供給も可能です。
すべてのアイソレーターは、ステップツイスト設計の一環として、意図的に傾斜した矩形導波管アライメントで設計されています。ただし、標準的な導波管フランジに適合するように設計されています。詳細については、このアプリケーションノートを参照してください。

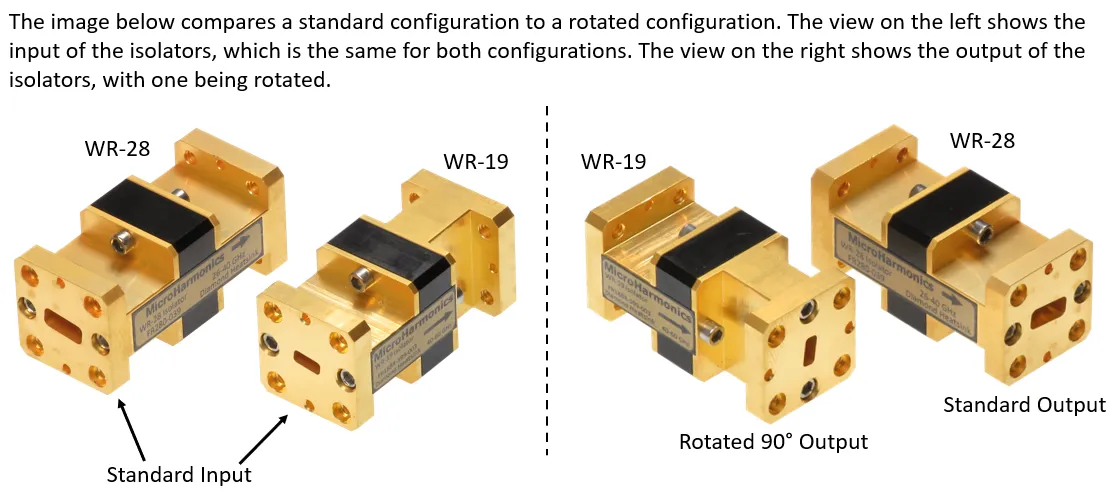

標準アイソレーター構成では、2つのフランジは同一直線上にあり、入力導波管と出力導波管が同一平面上にあるように配置されています。ご要望に応じて、フランジの1つを90度回転させる構成も可能です。これにより、フランジは同一直線上にありながら90度のねじれが生じます。現在、90度曲げのあるアイソレーターは提供しておりません。2つの構成を比較した画像については、ここをクリック。
製品ラインナップ
MILLIMETER WAVE ISOLATORS（FARADAY ROTATION ISOLATORS）
| Model | Datasheet | Flange (EIA) |
Band (GHz) |
Insertion Loss (dB, Avg) |
Isolation (dB, Typ Min) |
Max Power (W) |
|---|---|---|---|---|---|---|
| FR280 | Datasheet | WR-28 | 26.5-40 | 0.5 | 23 | 5 |
| FR188 | Datasheet | WR-19 | 40-60 | 0.5 | 20 | 4.3 |
| FR148 | Datasheet | WR-15 | 50-75 | 0.6 | 23 | 3.8 |
| FR122 | Datasheet | WR-12 | 60-90 | 0.5 | 20 | 3.5 |
| FR100 | Datasheet | WR-10 | 75-110 | 0.6 | 25 | 2.9 |
| FR090 | Datasheet | WR-9 | 82-122 | 0.9 | 21 | 2.7 |
| FR080 | Datasheet | WR-8 | 90-140 | 0.8 | 24 | 2.4 |
| FR065 | Datasheet | WR-6.5 | 110-170 | 0.8 | 25 | 1.9 |
| FR051 | Datasheet | WR-5.1 | 140-220 | 1.1 | 22 | 1.3 |
| FR043 | Datasheet | WR-4.3 | 170-260 | 1.3 | 22 | 1 |
| FR034 | Datasheet | WR-3.4 | 220-330 | 1.8 | 23 | 0.6 |
| FR028 | Datasheet | WR-2.8 | 260-400 | 2.7 | 21 | 0.4 |

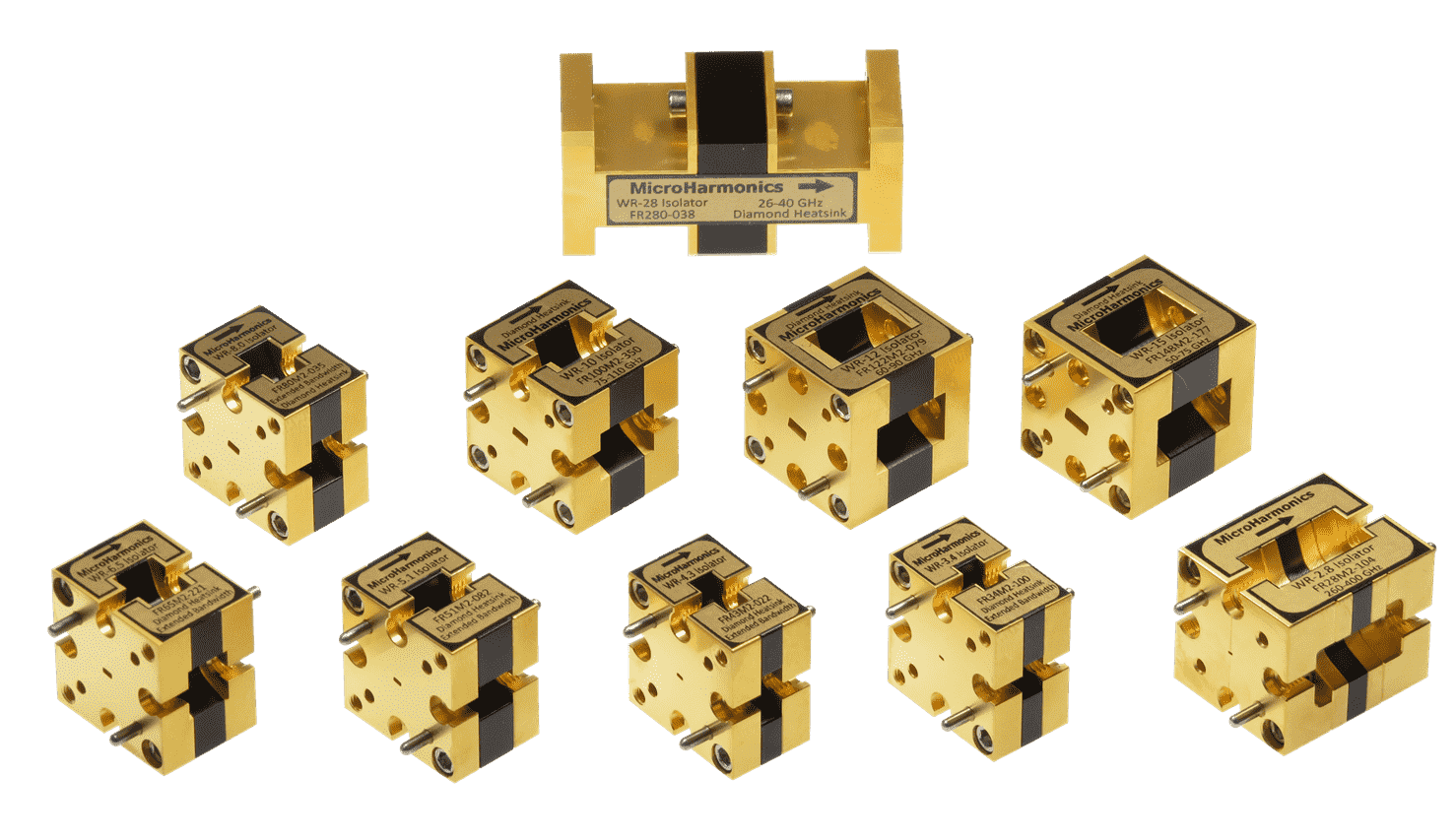

- 製品紹介画像
