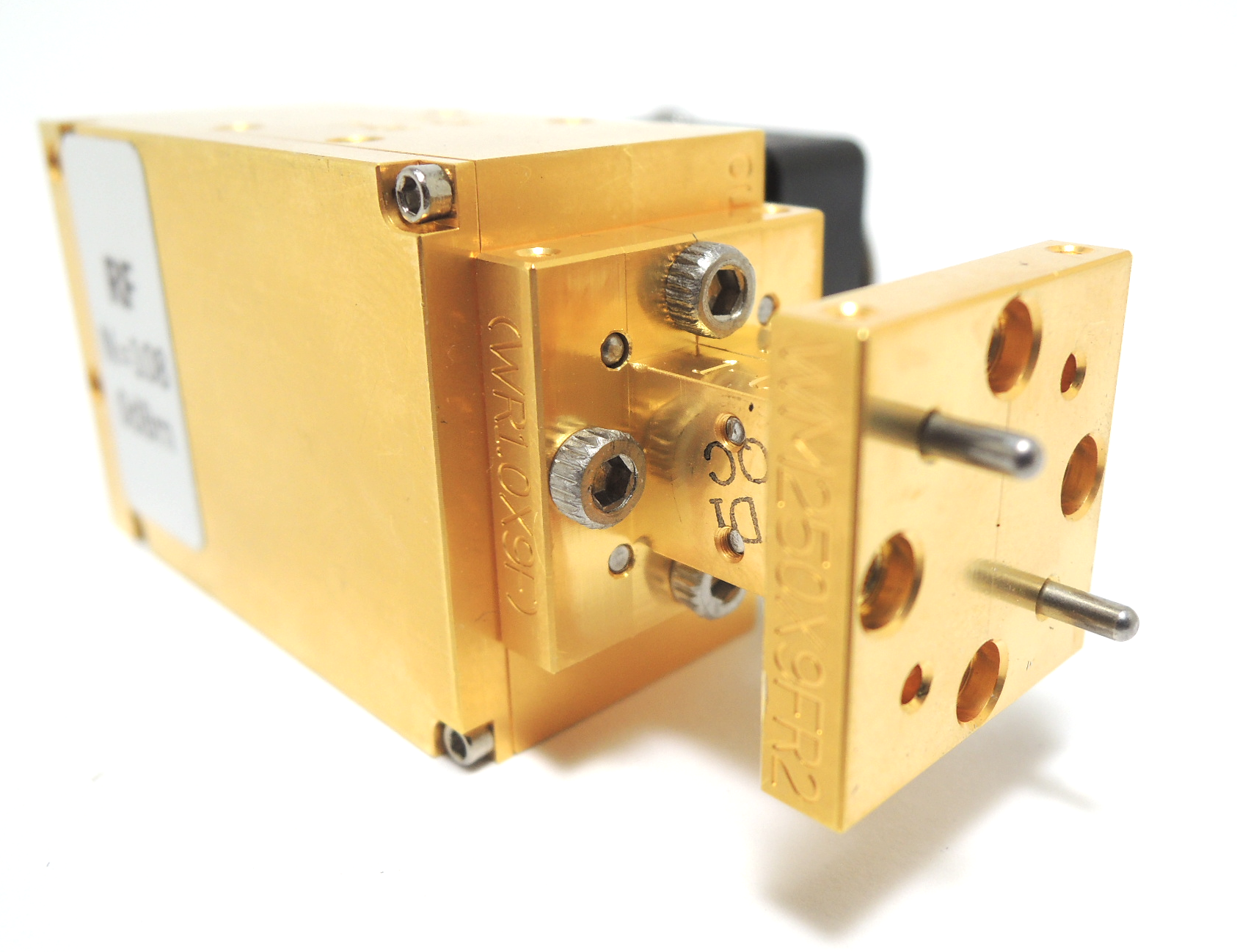

小型トランスミッターモジュール (AMC-I)

トランスミッター

Integrated AMC(AMC-I)

Virginia Diodes (VDI)社はコンパクトなパッケージで業界をリードするパフォーマンスを提供する統合されたアンプ/マルチプライヤチェーンを提供しています。AMC-I製品にはユーザー指定のバイアス電圧が必要です。製品はヒートシンク付きで出荷されます。ヒートシンクは取り外すことができますが、ユーザーは十分なヒートシンクを提供する必要があります。

テクニカルノート

  • AMC-I製品にはユーザーが供給する電圧が必要です。 AMC-Iモジュールには+ 9Vが必要です。付属のファンには+ 5Vが必要です。
  • AMC-I製品にはヒートシンクとファンが付属していますが、取り外すことができます。ヒートシンクとファンを取り外した場合、ユーザーは十分なヒートシンクを提供する必要があります。最大ケース温度は45°Cを超えてはなりません。
  • リストされている寸法は、外部ヒートシンクを考慮していません。
  • すべての入力コネクタは2.9mm(f)互換です。
  • モジュールにテストポートは含まれていません。テストポートの価格についてはアムテックスまでお問い合わせください(1および2インチのテストポートが利用可能です)。
  • TTL変調(最大〜kHzまでのオン/オフ)およびユーザー制御減衰(UCA)、0〜5Vを含みます。

オプション

外部マイクロメーター駆動のRF減衰器
出力ホーンアンテナ
導波管テストポート拡張(1および2インチのオプションが利用可能)

仕様

 標準製品リスト
   VDI AMC-I Standard Product List
VDI Part #  Band (GHz)   Output Flange RF Frequency
Multiplication
Factor
Typical
Output Power
(dBm)
Minimum
Output Power

(dBm)
WR1.0AMC-I 750 - 1,100 WM-250 (WR1.0) UG-387U-M   81    -16  -26
WR1.5AMC-I 500 - 750 WM-380 (WR1.5) UG-387/U-M   54  -7 -13
WR2.0AMC-I 400 - 550 WM-470 (WR1.9) UG-387U-M 36  1 -5
WR2.2AMC-I 330 - 500 WM-570 (WR2.2) UG-387/U-M  36    0  -6
WR2.8AMC-I  260 - 400  WM-710 (WR2.8) UG-387/U-M 36 -6 -12
WR3.0AMC-I 250 - 375 WM-710 (WR2.8) UG-387/U-M 27  5 0
WR3.4AMC-I  220 - 330  WR3.4 UG-387U-M 18  6 3
WR4.3AMC-I 170 - 260  WR4.3 UG-387/U-M  24  2 -3
WR4.5AMC-I 160 - 250 WR4.3 UG-387U-M 18  10 5
WR5.1AMC-I 140 - 220  WR5.1 UG-387/U-M   12   10 6
WR6.5AMC-I 110 - 170 WR6.5 UG-387U-M  12   18 15
WR8.0AMC-I
90 - 140  WR8.0 UG-387/U-M  12  10 7
WR9.0AMC-I 82 - 125 WR9.0 UG-387U-M  9  20 17
WR10AMC-I 75 - 110  WR10 UG-387/U-M   6  20 17
WR12AMC-I 60 - 90 WR12 UG-387U-M  6  20 17
WR15AMC-I 50 - 75  WR15 UG-387/U-M  6  15 12
 カスタム製品

VDI社はコンパクトなパッケージで業界をリードするパフォーマンスを提供するカスタム製品を提供しています。 カスタム製品の例は次のとおりです。

282 GHz Compact Integrated Transmitter
 このソースは低周波数VCO、アンプ、および逓倍器を1つのコンパクトなパッケージに統合します。 このスタンドアロンのコンパクトソースは約282 GHzで約+10 dBmを生成できます。
詳細については ここ をクリックしてください。
