PicoScope 3203D - 2 channel, 50 MHz, 8-bit oscilloscope with probes
PicoScope 3204D/3204D MSO - 2 channel, 70 MHz, 8-bit oscilloscope with probes
PicoScope 3205D/3205D MSO - 2 channel, 100 MHz, 8-bit oscilloscope with probes
PicoScope 3206D/3206D MSO - 2 channel, 200 MHz, 8-bit oscilloscope with probes

PicoScope 3403D - 4 channel, 50 MHz, 8-bit oscilloscope with probes
PicoScope 3404D/3404D MSO - 4 channel, 70 MHz, 8-bit oscilloscope with probes
PicoScope 3405D/3405D MSO - 4 channel, 100 MHz, 8-bit oscilloscope with probes
PicoScope 3406D/3406D MSO - 4 channel, 200 MHz, 8-bit oscilloscope with probes

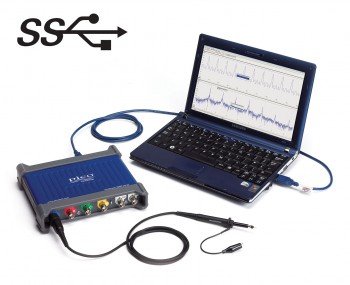

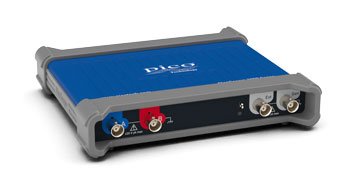

PicoScope 3000 シリーズ USB 電源 PC オシロスコープは、小型、軽量、携帯性に優れ、ラップトップ・バッグに簡単に収納できる一方で、さまざまな高性能仕様を備えています。2または4個のアナログ・チャンネルと、ファンクション／任意波形発生器が内蔵されています。MSOモデルでは、16デジタル・チャンネルが追加されます。
高度なPicoScopeソフトウェアにサポートされたこれらのデバイスは、組み込みシステムの設計、研究、テスト、教育、サービス、修理など、多くの用途に理想的でコスト効率の高いパッケージを提供します。

コンパクトサイズ・低価格にもかかわらず、最大200 MHzの帯域幅で性能に妥協はありません。 この帯域幅に対応するリアルタイム・サンプリング・レートは最大1GS/sで、高周波の詳細な表示が可能です。繰り返し信号の場合、等価時間サンプリング（ETS）モードを使用することで、最大実効サンプリング・レートを10GS/sまで高めることができます。他社製品はディープメモリを搭載していないため、長いタイムベースではこのレートを維持できません。PicoScope 3000シリーズでは、この価格帯のオシロスコープでは最多の5億1200万サンプルのメモリを搭載しており、PicoScope 3406D MSOでは1GS/sから50ms/div（総キャプチャ時間500ms）までのサンプリングが可能です。

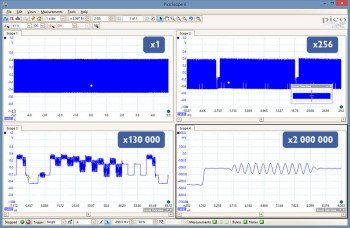

これらのデータを管理するには強力なツールが必要です。ズーム・ボタンとオーバービュー・ウィンドウがあり、マウスまたはタッチスクリーンでドラッグするだけで、ディスプレイのズームと位置変更ができます。ズーム倍率は数百万倍。 その他、波形バッファ、マスク・リミット・テスト、シリアル・デコード、ハードウェア・アクセラレーションなどのツールがディープ・メモリと連動し、PicoScope 3000シリーズを市場で最もパワフルなオシロスコープにしています。

PicoScope 3000D シリーズ・ミックスド・シグナル・オシロスコープには 16 のデジタル入力があり、デジタル信号とアナログ信号を同時に表示できます。
デジタル入力は、個別に表示することも、2進数、10進数、16進数の値をバス形式で表示する名前付きグループで表示することもできます。各8ビット入力ポートには、-5 V～+5 Vのロジックしきい値を個別に定義できます。デジタル・トリガは、任意のビット・パターンと任意の入力の遷移を組み合わせて起動することができます。高度なロジック・トリガは、複雑なミックスド・シグナル・トリガを可能にするために、アナログ入力チャンネルかデジタル入力チャンネル、またはその両方に設定することができます。
デジタル入力は、シリアルデコードオプションにさらなるパワーをもたらします。 アナログとデジタルの全チャンネルで同時にシリアル・データをデコードでき、最大20チャンネルのデータが得られます。 例えば、複数のSPI、I²C、CANバス、LINバス、FlexRay信号を同時にデコードできます。

PicoScope には、他のオシロスコープよりも多くのシリアルデコーダが搭載されています（40 を数える）。すべてのデコーダは標準搭載されており、オプションの追加やライセンスの購入は不要です。定期的な無償ソフトウェア・アップデートにより、新しいデコーダがリリースされるたびに提供されます。

主な特徴
・複数のプロトコルをデコードして表示： 複数の異なるプロトコルを同時にデコードできます（例：CAN、LIN、FlexRay）。 唯一の制限は、使用可能なチャンネル数です。PCディスプレイの高解像度は、このような複雑なアプリケーションに最適です。
・データの可視化： デコードされたデータを、16進数、2進数、10進数、またはASCIIで、共通の時間軸上の波形の真下に表示します。エラー・フレームは赤色で強調表示され、ノイズやシグナル・インテグリティの問題を詳細に調査できます。グラフ・フォーマットでは、波形の下に共通の時間軸でデコードされたデータが表示され、エラー・フレームが赤でマークされます。これらのフレームを拡大して、ノイズや歪みを調査することができます。
・詳細な表形式： すべてのデータ、フラグ、識別子を含む、デコードされたフレームの包括的なリストを表示します。フィルタリングを使用して、特定のフレームに焦点を当てたり、特定のプロパティを持つフレームを検索したりできます。統計オプションを使用すると、物理レイヤーをより深く理解でき、フレーム時間や電圧レベルが明らかになります。表内の任意のフレームをクリックすると、対応する波形が拡大表示されます。
・エクスポートとオフライン解析： テーブル・ビュー・データを簡単にエクスポートしてオフラインで表示および解析できるため、いつでもどこでも必要なときにデータを扱うことができます。
・リンクファイル機能： 値を人間が読めるテキストに相互参照することで、分析を加速します。
・インポート： PicoScope はスプレッドシートを使って16進データをユーザー定義のテキスト文字列にデコードできます。

すべての PicoScope 3000D には、ファンクションジェネレータ（正弦波、方形波、三角波、DC レベル、ホワイトノイズ、PRBS など）が前面パネルに内蔵されています。PicoScope 3000D MSO モデルでは、リアパネルにコネクタがあります。
レベル、オフセット、周波数を設定する基本的なコントロールだけでなく、より高度なコントロールで周波数範囲を掃引できます。スペクトラム・ピーク・ホールド・オプションと組み合わせることで、アンプやフィルターの応答をテストするための強力なツールとなります。
トリガー・ツールを使えば、スコープのトリガーやマスク・リミット・テストの失敗など、さまざまな条件が満たされたときに、1サイクルまたは複数サイクルの波形を出力できます。
14ビット80MS/s任意波形発生器（AWG）も含まれています。AWG波形は、内蔵のAWGエディタを使用して作成または編集したり、オシロスコープのトレースからインポートしたり、スプレッドシートから読み込んだりすることができます。

スペクトラム・ビューは、周波数に対する振幅をプロットするもので、オシロスコープ・ビューでは隠れてしまうような詳細を明らかにします。信号のノイズやクロストーク、歪みを見つけるのに最適です。PicoScope のスペクトラムアナライザは高速フーリエ変換（FFT）タイプで、従来の掃引スペクトラムアナライザとは異なり、単一の非繰り返し波形のスペクトラムを表示できます。PicoScopeのFFTは最大100万ポイントで、優れた周波数分解能と低ノイズフロアを備えています。
ボタンをクリックするだけで、アクティブ・チャンネルのスペクトラム・プロットを、スコープの帯域幅までの最大周波数で表示できます。特定の周波数範囲にフォーカスするために、アナライザ周波数軸の開始値と停止値を直接設定できます。スペクトラム・バンド（FFTビン）の数、スタート／ストップ周波数、スケーリング（log/logを含む）、表示モード（瞬時、平均、ピークホールド）など、あらゆる設定が可能です。ウィンドウ関数の選択により、選択性、精度、ダイナミックレンジを最適化できます。
同じデータのオシロスコープ表示と並行して、複数のスペクトル表示を行うことができます。THD、THD+N、SNR、SINAD、IMDなど、包括的な自動周波数領域測定セットをディスプレイに追加できます。AWGモードとスペクトラム・モードを併用して、掃引スカラー・ネットワーク解析を実行することもできます。
スペクトラムは波形バッファと連動しているので、何千ものスペクトラム・プロットをキャプチャして巻き戻したり、マスク・リミット・テストを使ってすべてを自動的にスキャンすることもできます。スペクトルマスクは PicoScope のアクションとも連動するため、スペクトルを継続的に実行したままにして、マスクの失敗をディスクに保存したり、アラームを鳴らしたりすることもできます。

ほとんどのオシロスコープは価格に合わせて作られていますが、PicoScopeは仕様に合わせて作られています。

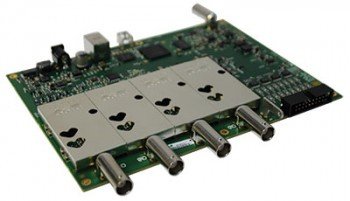

入念なフロントエンド設計とシールドにより、ノイズ、クロストーク、高調波歪みを低減しています。長年のオシロスコープ設計の経験は、帯域幅の平坦性と低歪みの改善に表れています。
また、製品のダイナミック性能に誇りを持っており、仕様を詳細に公表しています。その結果、回路をプローブする際、画面に表示される波形を信頼することができます。
PicoScope = PCオシロスコープの正しい使い方です。

お客様の投資を保護するために、スコープ内部のPCソフトウェアとファームウェアの両方をアップデートすることができます。
ピコテクノロジー社は何十年にも渡り、ソフトウェアのダウンロードを通じて新機能を無料で提供してきました。将来の機能拡張の約束は毎年実現しています。
