高解像度差動USBオシロスコープ

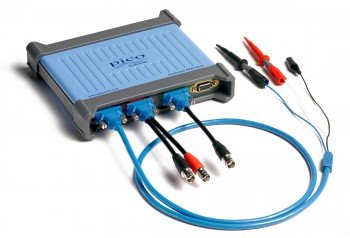

高分解能差動 USB オシロスコープPicoScope 4444 の 4 つの入力により、真の差動測定が可能です。
フルスケールでの最大入力範囲は±50 V（PicoConnect 442プローブを使用した場合は±1000 V CAT III）、最大コモンモード範囲も±50 V（PicoConnect 442プローブを使用した場合は±1000 V）です。
多くのオシロスコープで一般的な 8 ビット分解能よりもはるかに優れた 12 ビットまたは 14 ビットの分解能で測定するように設定できます。
深いキャプチャメモリ（最大2億5600万サンプルをアクティブチャンネルで共有）も利点の一つで、サンプリングレートを下げることなく長時間のキャプチャを実行できます。
PicoScope 4444 各モデル
PicoScope 本体
PicoScope 4444 Standard Kit - PicoScope 4444 standard differential oscilloscope kit

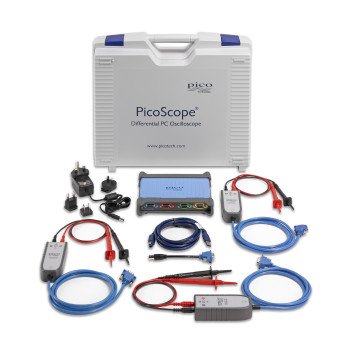

PicoScope 4444 1000 V Kit - PicoScope 4444 1000 V CAT III differential oscilloscope kit
PicoScope 4444 scope only - PicoScope 4444 oscilloscope
PicoScope 4444 1000 V current and voltage Kit - PS4444 1000 V CAT III mains current & voltage measurement kit
Accessories
PicoConnect 442 - 1000 V CAT III 25:1 differential probe
PicoConnect 441 - differential 1:1 probe
TA271 - D9-BNC adaptor
TA299 - D9-dual BNC adaptor
TA300 - Current probe 40 A AC/DC D9 connector
TA301 - Current probe 200/2000 A AC/DC D9 connector
TA368 - 2000A AC flex current probe, D9 connector
ピコスコープのアドバンテージ
ハイエンドオシロスコープ

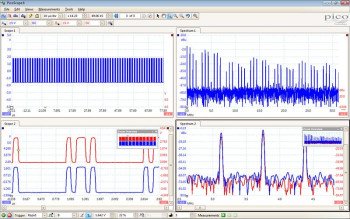

PicoScope 4444 の心臓部には先進のオシロスコープが搭載されています：
・10,000 波形サーキュラーバッファ
・最大 100,000 波形/秒の更新レート
・シリアルバスデコーディング
・マスクリミットテスト
・高度な演算とフィルタリング
・統計による測定
・高度なデジタルトリガ
・USB 3.0 接続と電源供給
差動入力
従来のオシロスコープ・プローブでは、シングルエンド測定は、高インピーダン スの入力と低インピーダンスのグラウンドの間で行われます。
差動オシロスコープの場合、測定は2つの高インピーダンス入力間で行われるため、どちら側も接地されていないコンポーネントやテストポイント間の測定が可能です。差動入力は、コモンモードノイズも除去します。両方の高インピーダンス入力で等しくピックアップされたノイズは除去されます。
PicoScope 4444の4つの入力チャンネルはそれぞれ、互換性のあるプローブを検出して識別し、必要に応じて電源を供給するインテリジェントなプローブインタフェースを備えています。各チャンネルは電圧プローブまたは電流プローブを選択できます。
非減衰プローブでは、ミリボルトから±50 Vまでの信号を高分解能、低ノイズで測定できます。減衰プローブでは、1000 V CAT III までの信号を測定できます。電流プローブは、2000 Aまでの電流に対応し、1000 V CAT IIIの測定にも対応しています。

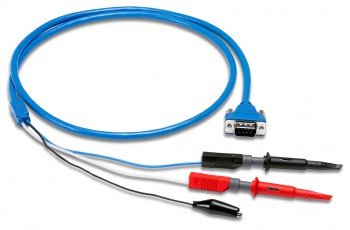

PicoConnect 441： ミリボルトから ±50 V まで測定可能
PicoConnect 441 差動電圧プローブは±50 V までの電圧に対応します（より高い電圧については PicoConnect 442 を参照）。このプローブには業界標準の 4mm コネクタが装着され、取り外し可能なスプリングフックプローブチップが付属しています。マルチメータプローブやワニ口クリップなど、その他の 4 mm アクセサリも別途お求めいただけます。

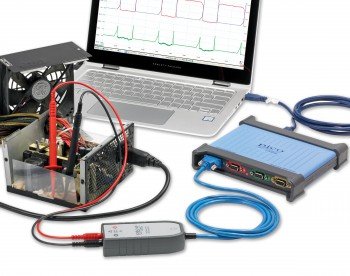

差動入力は、非接地電圧信号の測定だけでなく、検出抵抗器を介した電流測定にも最適です。どちらの側も接地する必要がないため、ハイサイド測定が可能です。高感度な入力レンジ、高分解能、高速サンプリングは、バッテリー駆動機器やIoT機器の高速で変化する電流の測定に最適です。
PicoScope 4444で捉えた人間の心拍
高インピーダンス、高分解能の入力は、高価な差動プリアンプや差動オシロスコーププローブを使用しなくても、コモンモードノイズが存在する低レベルのミリボルト信号（12ビットで2mV/div）の測定が可能なため、生物学や科学研究にも適しています。プローブは、高い同相信号除去比（CMRR）を確保するため、ツインアックス・ケーブル（ツイストペアの内部導体と外部シールド）で構成されています。ケーブルの外側スクリーンは、コモンモード電圧と電流の除去を改善するために、オプションで信号グランドに接続することができます。
PicoConnect 441プローブは、CANバスやバランスオーディオなどの差動信号源のシングルチャンネル測定にも最適で、ロードセルや圧力センサーなどのブリッジ型センサーからの直接測定にも使用できます。
PicoConnect 442: 1000 V CAT III プローブ
PicoConnect 442 は減衰型差動電圧プローブで、入力レンジを 1000 V まで拡大し、モータドライブやインバータに見られるような単相、三相、その他の信号を安全かつコスト効率よく測定できます。
PicoConnect 442プローブは電源や電池を必要としません。このため、主電源品質測定やその他の長期測定に最適です。
PicoScope 4444 の差動入力により、各チャンネルで同相電圧が異なる信号を測定できます。例として、電気自動車のバッテリーパックを考えてみましょう。1つのチャンネルを±500 Vの入力範囲に設定してパック全体を測定し、同時に他のチャンネルを±5 Vに設定して個々のセルを測定できます。このようにすることで、オシロスコープの分解能をフルに活用することができます。
インテリジェントプローブインターフェースを備えた3種類の電流プローブ
Pico D9 インタフェースには、3 種類の電流プローブが用意されています。TA300とTA301はホール効果を利用し、ケーブルに直接接続することなく交流と直流の電流を計測します。TA368はロゴスキーの原理を利用し、交流のみの計測を行います。インテリジェント・プローブ・インターフェイスはプローブに電力を供給するため、電池は不要です。また、どちらのプローブを接続しても、PicoScopeソフトウェアがプローブを識別し、オシロスコープをアンペアで読み取るように設定します。
・TA300 電流プローブは、DC から 100 kHz までの信号測定に適した 40 A プローブです。小電流用の高精度プローブで、数ミリアンペアまで分解できます。
・TA301電流プローブは、DCから20kHz帯域幅の信号測定に適した200/2000 Aのスイッチングレンジプローブです。
・TA368電流プローブは、シングルレンジの2000 A ACプローブで、DCから20 kHz以上の信号の測定に適しています。
上記のプローブに加え、ピコでは TA271 D9 - BNC アダプタを使用して PicoScope 4444 に接続できる BNC コネクタ付きの AC および DC 電流クランプを幅広く取り揃えています。
パワフルでポータブル
ソフトウェアをロードし、USB ケーブルを接続するだけですぐに使用できます。保存と印刷は簡単です。PicoScopeユーザーは波形をレポートにコピーすることが当たり前のようにできます。
ベンチでは、PicoScope は貴重なスペースを節約し、テスト中のユニットのすぐそばに置くことができます。
電源が不要なので、オシロスコープをラップトップバッグに入れていつも持ち歩くことができます。移動の多いエンジニアに最適です。
当社のオシロスコープには、シリアル・デコード、マスク・リミット・テスト、高度な数学チャンネル、セグメント・メモリなどのハイエンド機能がすべて価格に含まれています。
お客様の投資を保護するために、スコープ内部のPCソフトウェアとファームウェアの両方をアップデートすることができます。ピコは26年間、ソフトウェアのダウンロードを通じて新機能を無償で提供してきた歴史があり、将来の機能拡張をお約束しています。
