デジタル・ピコセコンド・パルス・ジェネレータ PG900シリーズ
Pico Technology
差動ピコ秒パルス発生器
高速トランジション・パルスは、伝送路、デバイス、ネットワークを一瞬にして広帯域信号で刺激することができます。
このようなパルスは、時間領域反射率測定、半導体テスト、ギガビット相互接続とポート・テスト、レーダーなど、我々が必要とする多くの高速広帯域測定に非常に有効です。
特に差分高速データは、デジタル、コンピューティング、インターコネクト、テレコミュニケーション・システムにおける測定課題の大半を占めている。驚くべきことに、費用対効果の高い高速差動パルス発生器はこれまでなかなか見つかりませんでした。
代表的なアプリケーション
・TDR/TDTネットワークおよびマッチ解析
・スペクトルおよびフラットネス測定
・タイミング、ジッタ、クロストークの測定
PG900パルス・ジェネレータは、これらのアプリケーションの多くでPicoScope 9300 20 GHzサンプリング・オシロスコープと組み合わせることができます。

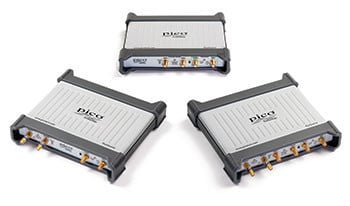

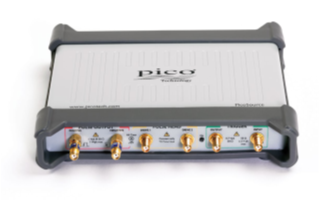

PicoSource PG900シリーズ 各モデル
PG911, PG912 and PG914
PicoSource PG911(PP977) - PicoSource PG911 Differential 60ps pulse generator
PicoSource PG912(PP978) - PicoSource PG912 Differential 40ps pulse generator
PicoSource PG914(PG979) - PicoSource PG914 40ps/60ps pulse output generator
特徴
PG911およびPG914
・インテグラル50Ω SMA(f) ステップ回復ダイオード出力
・< 60 psの遷移時間
・デュアル2.5～6 V可変振幅出力
・1 psステップで±1 ns タイミング・デスキュー
・パルス幅200 ns～4 μs
・1 μs～1秒の内部クロック周期
・外部トリガに対する < 3 ps RMS ジッタ
・-20 dB 10 GHz SMA(m-f)アッテネータ、ステップ回復ダイオード出力に付属
PG912およびPG914
・外部50 Ω N（m）正負トンネル・ダイオード・パルス・ヘッド
・< 40 psの遷移時間
・デュアル>200 mV固定振幅出力
・1psステップで±200 psのタイミング・デスキュー
・トンネル・ダイオード・パルス・ヘッドに付属のシリーズ間N(f) - SMA(m)アダプター
PicoSource PG900シリーズのアプリケーション

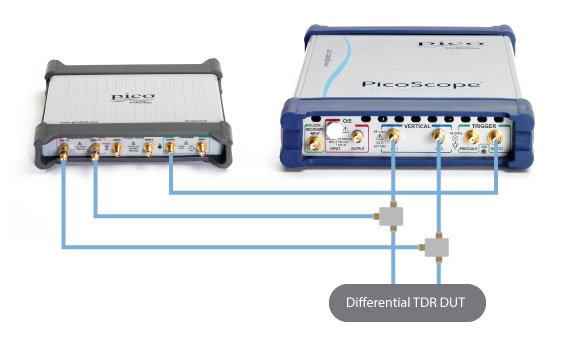

PicoScope 9300 サンプリングオシロスコープを使用した TDR アプリケーション
PG900パルスジェネレータは、USB経由で1台のPCから制御でき、PicoScope 9300サンプリングオシロスコープと併用することで、この機能を内蔵していないモデル（PicoScope 9301、9302、9321、9341）でもタイムドメイン・リフレクトメトリを実現できます。
1つのパルス源とオシロスコープチャネルを使用するだけで、シングルエンド測定が可能です。

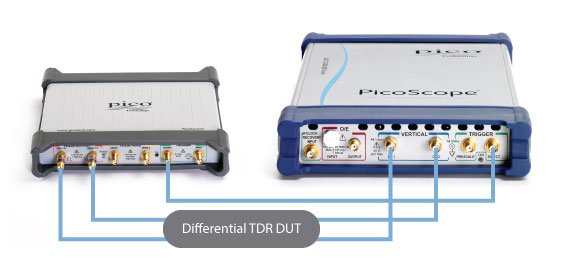

PicoScope 9300 サンプリングオシロスコープによる TDT アプリケーション
PG900 パルスジェネレータは、1 台の PC から USB 経由で制御でき、PicoScope 9300 サンプリングオシロスコープと組み合わせて、この機能を搭載していないモデル（PicoScope 9301、9302、9321、9341）でタイムドメイン伝送を測定できます。また、PicoScope 9300のどのモデルでも、長距離回線や設置システムのテスト用に、遠隔に設置した信号発生器の汎用性を追加できます。
1つのパルス源とオシロスコープチャンネルを使用するだけで、シングルエンド測定が可能です。

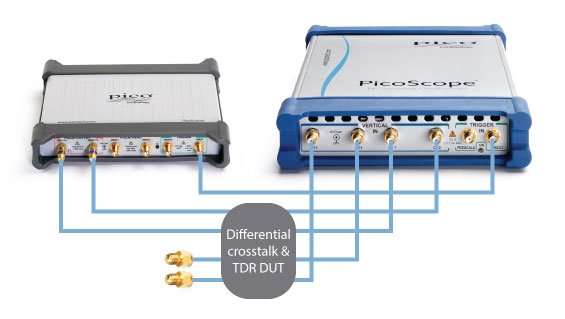

PicoScope 9341サンプリングオシロスコープによるTDTとクロストーク
1台のPCからUSB経由で制御できるPG900パルスジェネレータは、PicoScope 9341 4チャンネルサンプリングオシロスコープと組み合わせて、時間領域伝送とクロストークを同時に評価できます。
シングルエンド測定は2チャンネルサンプリングオシロスコープで可能です。差動測定は、最初に伝送を測定し、次にクロストーク測定のために接続を変更することによっても取り組むことができる。未接続ポートは、常に正しく終端する必要がある。
