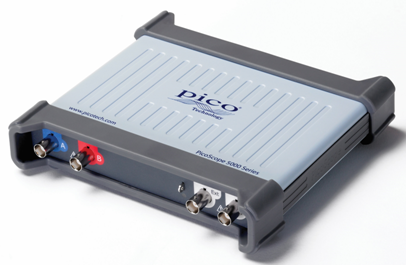

柔軟な解像度を備えたUSBオシロスコープ

電子設計では、アナログ、デジタル、シリアル（高速と低速の両方）、パラレル、オーディオ、ビデオ、配電など、さまざまな種類のシグナルが使用されています。テスト対象のデバイスが正しく機能し、仕様の範囲内であることを確認するためには、そのすべてをデバッグ、測定、検証する必要があります。

PicoScope 5000D FlexResハードウェアでは、このようなさまざまな種類のシグナルに対応するため、入力チャンネルに複数の高分解能ADCをタイムインターリーブとパラレルの組み合わせで使用し、サンプリングレートを8ビットで1GS/s、分解能を16 ビットで62.5MS/s、またはその中間の組み合わせに最適化します。

2チャンネルと4チャンネルのモデルがあり、いずれもSuperSpeed USB3.0接続で、旧USB規格との互換性を保ちながら、波形の高速保存が可能です。
PicoSDK®ソフトウェア開発キットは、最大125MS/sの速度でホストコンピュータへの連続ストリーミングをサポートします。
製品は小型軽量で、低消費電力のファンレス設計により静かに動作します。

無償で定期的に更新されるPicoScopeソフトウェアにサポートされたPicoScope 5000Dシリーズは、設計、研究、テスト、教育、サービス、修理など多くのアプリケーションに最適なコスト効率の高いパッケージです。

FlexResとは？

Pico FlexResフレキシブル解像度オシロスコープは、スコープのハードウェアを再構成することで、サンプリングレートまたは解像度を向上させることができます。つまり、デジタルシグナルの観測に適した高速（1GS/s）8ビットオシロスコープ、あるいはオーディオ処理やその他のアナログアプリケーションに適した高解像度16ビットオシロスコープとして、ハードウェアを再構成できるのです。
高速デジタルシグナルのキャプチャとデコード、あるいは高感度アナログシグナルの歪みの検出など、FlexResオシロスコープはあらゆるニーズに対応します。

ディープキャプチャメモリ

PicoScope 5000Dシリーズオシロスコープは、1億2800万～5億1200万サンプルという、従来の卓上型オシロスコープをはるかに凌駕する波形キャプチャメモリを搭載しています。
大容量メモリにより、長時間の波形を最大サンプリング速度でキャプチャすることが可能です。
実際、PicoScope 5000Dシリーズは、500ミリ秒を超える波形を1ナノ秒の分解能でキャプチャできます。これに対し、同じ500ミリ秒の波形を10メガサンプルのメモリを搭載したオシロスコープでキャプチャした場合、分解能はわずか50ナノ秒にしかなりません。

ディープメモリは他にも様々な用途で役立ちます。PicoScopeでは、キャプチャメモリを最大10,000セグメントまで分割できます。
各セグメントに個別のキャプチャを保存するトリガー条件を設定でき、キャプチャ間のデッドタイムは最短1µsです。データを取得したら、メモリをセグメントごとに順に確認して、目的のイベントを見つけることができます。これらのデータを管理・分析するための強力なツールも付属しています。
マスク制限テストやカラーパーシステンスモードなどの機能に加え、PicoScopeソフトウェアでは波形を数百万倍に拡大表示できます。ズーム概要ウィンドウでは、ズーム領域のサイズと位置を簡単に制御できます。

DeepMeasure、シリアルデコード、ハードウェアアクセラレーションなどのその他のツールは、大容量メモリと連携して動作するため、PicoScope 5000Dシリーズは市場で最も高性能なオシロスコープの一つとなっています。

ロジックアナライザー／ミックスドシグナル機能

PicoScope 5000Dシリーズには、 デジタルシグナルとアナログシグナルを同時に表示できる16系統のデジタル入力端子を備えた混合シグナル対応モデルが含まれています。

デジタル入力は、個別に、または名前付きグループとして表示でき、バイナリ、10進数、または16進数の値がバススタイルのディスプレイに表示されます。各8ビット入力ポートごとに、-5Vから+5Vまでの個別の論理しきい値を設定できます。
デジタルトリガーは、任意のビットパターンと、任意の入力におけるオプションの遷移を組み合わせることでアクティブ化できます。
高度な論理トリガーは、アナログ入力チャンネル、デジタル入力チャンネル、またはその両方に設定でき、複雑な混合シグナルトリガーを可能にします。

デジタル入力により、シリアルデコード機能がさらに強化されます。すべてのアナログおよびデジタルチャンネルでシリアルデータを同時にデコードできるため、最大18チャンネルのデータに対応できます。例えば、複数のSPI、I²C、CANバス、LINバス、FlexRayシグナルを同時にデコードすることが可能です。

任意波形およびファンクションジェネレーター

PicoScope 5000Dシリーズ全機種には、14ビット、200MS/sの任意波形ジェネレーター（AWG）が内蔵されています。内蔵エディターを使用して任意波形を作成・調整したり、既存のオシロスコープ波形からインポートしたり、スプレッドシートから波形を読み込んだりすることができます。

AWGは、正弦波、矩形波、三角波、DCレベル、ホワイトノイズ、PRBSなど、さまざまな標準出力シグナルを備えたファンクションジェネレーターとしても機能します。
レベル、オフセット、周波数を設定するための基本的なコントロールに加え、より高度なコントロールにより、さまざまな周波数範囲を一掃することも可能です。

スペクトルピークホールド機能と組み合わせることで、アンプやフィルターの応答をテストするための強力なツールとなります。トリガーツールを使用すると、オシロスコープのトリガーやマスクリミットテストの失敗など、さまざまな条件が満たされたときに、波形の1サイクルまたは複数サイクルを出力できます。

高いシグナルインテグリティ

Picoでは、製品の優れた性能を誇りに思っています。綿密なフロントエンド設計とシールド処理により、ノイズ、クロストーク、高調波歪みを低減しています。

25年以上にわたる高解像度オシロスコープの設計経験により、パルス応答と帯域幅の平坦性が向上しました。

1:1ズーム時の感度は、オシロスコープの最大解像度で2mV/divという優れた値です。さらに高い感度が必要な場合は、高解像度モードに切り替えてズームインしてください。14ビットモードとズームを組み合わせることで、8ビット以上の有効解像度を維持しながら、200µV/divの感度を実現できます。

低レベルシグナル用の高解像度

解像度向上機能により、PicoScope 5000Dは高倍率ズームでも低レベルの信号を表示できます。

これにより、大きな直流電圧や低周波電圧に重畳されたノイズやリップルなどの特性を表示および測定できます。さらに、各チャンネルのローパスフィルタリングコントロールを個別に使用して、ノイズを隠して基となるシグナルを明らかにすることができます。

ソフトウェア開発キット - 独自のアプリを作成

ソフトウェア開発キット（SDK）を使用すると、独自のソフトウェアを作成できます。また、Microsoft Windows、Apple Mac（macOS）、Linux（Raspberry PiおよびBeagleBoneを含む）用のドライバーが含まれています。

サンプルコードは、Microsoft Excel、National Instruments LabVIEW、MathWorks MATLABなどのサードパーティ製ソフトウェアパッケージと連携する方法を示しています。

PicoScopeユーザーには活発なコミュニティがあり、picotech.comウェブサイトのPicoフォーラムやPicoAppsセクションでコードやアプリケーションを共有しています。右図の周波数応答アナライザーは、最も人気のあるサードパーティ製アプリケーションの一つです。

携帯性

PicoScope 5000オシロスコープは、小型軽量で持ち運びやすい。

実験室では最小限の作業スペースしか占有せず、移動の多いエンジニアの為にノートパソコンバッグにすっきりと収まります。
