高速サンプリング・オシロスコープ 9000シリーズ
Pico Technology

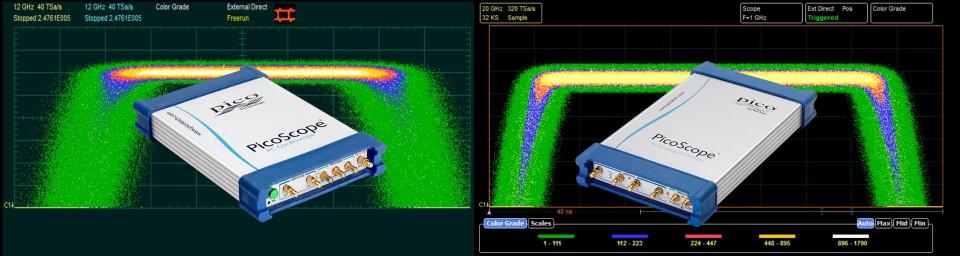

PicoScope 9300シリーズ

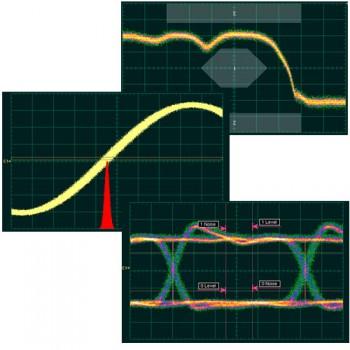

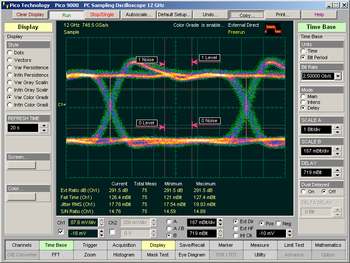

・最大30 GHzの帯域幅を持つPicoScope 9300サンプリング・オシロスコープは、10 Gb/s以上のデジタルおよび通信アプリケーション、最大25 GHzのマイクロ波アプリケーション、および64 fsまでの分解能を持つタイミング・アプリケーションに対応します。
・オプションの11.3Gb/sクロック・リカバリ、光-電気コンバータ、差動デスキュー可能タイムドメイン・リフレクトメトリ・ソース（60ps/7V）により、強力で設置面積が小さく、コスト効率に優れた測定パッケージが完成します。
PicoScope 9400シリーズ
・5 GHz ,16 GHz, 25 GHz サンプラー拡張リアルタイム・オシロスコープ
PicoScope 9400 シリーズ SXRTO は、リアルタイム・サンプリング、ランダム等価時間サンプリング、高アナログ帯域幅の利点を組み合わせた新しいクラスのオシロスコープです。
・PicoScope 9404A-25 SXRTO（サンプラ拡張リアルタイム・オシロスコープ）は、PicoScope 9400 シリーズの帯域幅を拡張した 最高帯域幅の SXRTO / 25 GHz モデルです。リアルタイム・サンプリングと等価時間サンプリングの利点を組み合わせることで、最大25 GHzの信号をキャプチャできる驚異的なオシロスコープを実現しました。
PicoScope 9300 シリーズ
30GHz モデル
全帯域幅：30GHz
パルス応答立ち上がり時間、全帯域幅： 11.7 ps (10% ～ 90%、計算値)
ノイズ、全帯域幅：< 1.9 mV 実行値 (RMS) (代表値)、< 2.5 mV 実行値 (RMS) (最高)
動作入力電圧 (デジタルフィードバックあり)：1 V p-p ±1 V の範囲 (単一値)
動作入力電圧 (デジタルフィードバックなし)： ±300 mV: チャンネルに比例 (複数値)
感度： 1 mV/div ～ 500 mV/div。1-2-5 シーケンスで調整可能、0.5% の微細増分
分解能：16 ビット、40 µV/LSB
精度：フルスケールの±2%、規程精度の温度範囲超過の場合 ±2 mV (温度に関連するキャリブレーションが実行されていると仮定した場合)
公称入力インピーダンス：(50 ± 1) Ω
入力コネクター：2.92 mm (K) メス、SMA および PC3.5 対応

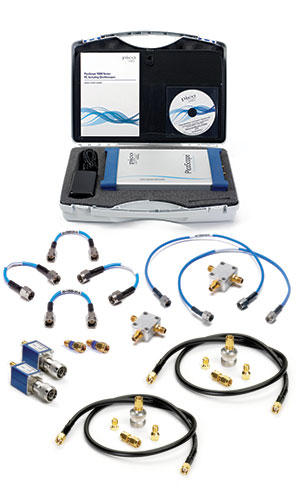

9.5GHzオプティカル入力モデル：9321-20、60 ps / 2.5 to 7V TDR/TDTモデル：9311-20
20GHz モデル
全帯域幅：20GHz
パルス応答立ち上がり時間、全帯域幅： 17.5 ps (10% ～ 90%、計算値)
ノイズ、全帯域幅：< 1.5 mV 実行値 (RMS) (代表値)、< 2.0 mV 実行値 (RMS) (最高)
動作入力電圧 (デジタルフィードバックあり)：1 V p-p ±1 V の範囲 (単一値)
動作入力電圧 (デジタルフィードバックなし)：±400 mV: チャンネルオフセットに比例 (複数値)
感度： 1 mV/div ～ 500 mV/div。1-2-5 シーケンスで調整可能、0.5% の微細増分
分解能：16 ビット、40 µV/LSB
精度：フルスケールの±2%、規程精度の温度範囲超過の場合 ±2 mV (温度に関連するキャリブレーションが実行されていると仮定した場合)
公称入力インピーダンス：(50 ± 1) Ω
入力コネクター：2.92 mm (K) メス、SMA および PC3.5 対応
