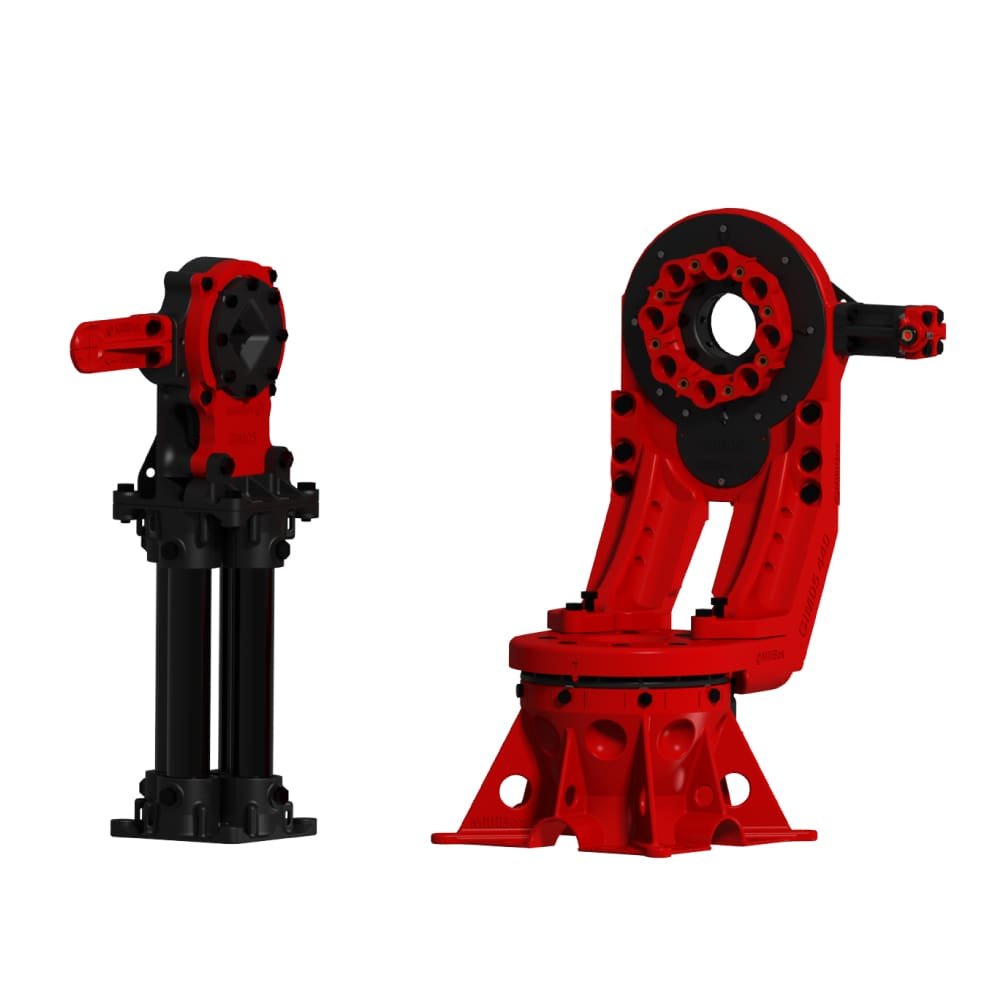

GIM05 - 3軸球面ロールモジュラーアンテナポジショナー
Milliwave Silicon Solutions
- MilliBox: GIM05 Spherical Roll Positioner deep dive, mmWave and sub-THz antenna test
- How to Use the Build Your MilliBox Test System App
特徴
アンテナOTA（Over-The-Air）ミリ波およびテラヘルツ波測定用のポジショナー。球面ロール設計により、遮るもののない極めて広い視野を提供します。従来の方位角・仰角ポジショナーは、被測定デバイスの側面にアーム構造を備えており、高角度では測定パスが遮られてしまいます。GIM05はDUTを背面から保持するため、ポジショナー本体からの遮蔽物や迷走反射が側面から完全に遮断されます。
アプリケーション
- 24GHz レーダー
- 5G/B5G、6G、ミリ波
- 60GHz、802.11ad、802.11ay
- 77GHz 自動車用レーダー
- 81GHz レーダー
- 18 GHz〜95 GHz その他 mmWave 製品
使用例
- システムレベルのビームフォーミング3Dキャプチャ
- 無線ミリ波測定
- アンテナアレイ性能試験
- ビームカバレッジ評価
- インシステムアンテナの配置
- 生産ライン検査
仕様
- 最大DUT幅: 440mm / 17インチ
- 最大DUT重量: 5kg
- シータ分解能: 0.0003˚
- ファイ分解能: 0.044˚
- 全軸角度範囲: -180˚/+180˚
- DUT奥行き: 175mm / 7インチ
- 測定高さ: 386mm / 15インチ
- MBX3xチャンバーに適合
DOWNLOAD
堅牢性と精度 - GIM05Aのすべてのギアは、精密機械加工されたデルリン材で作られており、高い強度、精度、長寿命を実現しています。GIM05は、0.1⁰未満の分解能を持つアブソリュートエンコーダを備えたスマートアクチュエータによって駆動されます。
モジュラーサイズ - GIM05Aは、奥行きと高さを機械的に調整可能な設計で、様々なDUTサイズ要件に対応します。標準サイズは340mmと440mmで、アンテナが中心にある場合のDUTの最大直径を表します。
ケーブル配線 -電力、制御、またはRFをDUTに効率的に供給するために、GIM05Aは回転軸の中心にパススルーチャネルを備え、経路に沿って多数のアンカーポイントを備えています。これにより、ソースからDUTへのコネクタやスリップリングは不要になります。
方位軸のみのオプション - GIM05Aは、方位軸/シータ軸のみを電動化したポジショナーです。外形寸法はフル電動バージョンと同じです。GIM05Aはターンテーブルそのもので、予算が限られたセットアップやメタサーフェス、スマートリフレクターなどのプロジェクトに最適なソリューションです。
パッケージ内容:
・ターンテーブルアンテナポジショナー
・高さを合わせたホーン/プローブポスト
・ホーンクランプ（標準ゲインホーンサイズを選択）
・レーザーガイドとレーザーターゲット
・ソース内のソフトウェアコントローラ
・電源
・USB配線
・予備のファスナー
・オンデマンドのCADファイルのマウント
・ソフトウェアリリースへの生涯アクセス
・市販のほとんどの計測器（VNA、SA、SG）に接続可能
・1年間のメーカー保証
