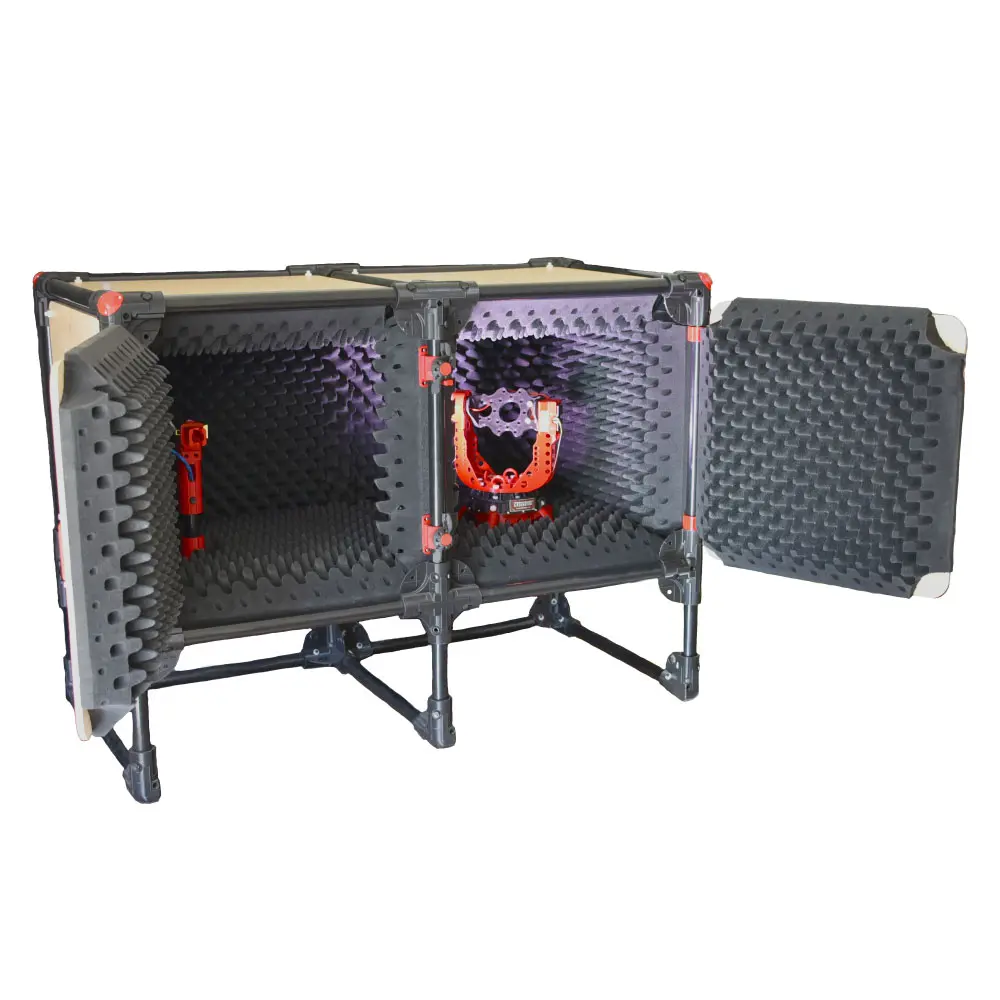

MilliBox™ 4ft (1.2m) 電波暗箱 MBX-02

Milliwave Silicon Solutions

  • MilliBox Demo

アプリケーション

  • 24GHz レーダー
  • 5G (NR) mmWave
  • 60GHz, 802.11ad, 802.11ay
  • 77GHz 自動車レーダー
  • 81GHz レーダー
  • 18GHz ~ 95GHz その他 mmWave 製品

使用例

  • ビームフォーミング3Dキャプチャ
  • 無線ミリ波測定
  • アンテナアレイ性能試験
  • ビームカバレッジ評価
  • インシステムアンテナの配置
  • 生産ライン検査

仕様

  • コンパクトサイズ:1219mm x 914mm x 610mm(WHD)
  • H および V平面で-180〜+180度の範囲
  • 遠方界距離79cm
  • H および V平面で解像度1度
  • 0.1度の精度でのレーザーガイドキャリブレーション
  • 最大DUTサイズ40mm x 200mm x 110mm (THW)
  • 最大DUT重量500g
  • 垂直入射での吸収性能 -50dB
  • 機器ベイサイズ、300mm x 500mm x 580mm (HWD)の2ベイ
  • 米国製、国内および輸入部品
  • ご要望に応じてカスタマイズも可能です。

MBX-02は 6フィートの実験台にフィットする革新的なmmWaveミニチャンバーです。
スペクトラムアナライザーまたはベクトルネットワークアナライザーを片側に配置し、信号発生器またはベースバンドボードを測定デッキの下の反対側に配置する2つの機器ベイがあります。
この構成によりスペースが節約され、長い同軸配線による損失が減少します。
DUTの配線はケーブルが絡まるのを防ぐために軸上のパススルーチャネルで行われます。
被試験デバイスはレーザー誘導3Dジンバル回転プラットフォームに取り付けられています。
3Dジンバルはすべての機能とAPIを含むオープンソースソフトウェア(ソース提供)を使用して単純なUSB接続で制御され、最大1度の解像度(64000ポイント)で全球(または部分)放射パターングラフを実行およびプロットします。
プロットの出力はすべてのキャプチャ位置と対応するキャプチャデータをリストしたタイムスタンプ付きのカンマ区切り値(.csv)ヒートマップファイルです。
このヒートマップファイルは市場で入手可能なほぼすべての数学およびグラフィックツールを使用してグラフィックレンダリングのために後処理できます。

MBX-02は79cmの遠方界測定に適しています。
