Virginia Diodes 【VDI】
概要
Virginia Diodes (VDI) 社は 50 GHz〜1700 GHzのアプリケーション向けにサブハーモニックポンプミキサー（SHM）と偶高調波ミキサー（EHM）を提供します。これらのミキサーはプレーナーダイオードおよび/または統合ダイオードのみを使用し最先端のパフォーマンスを提供します。

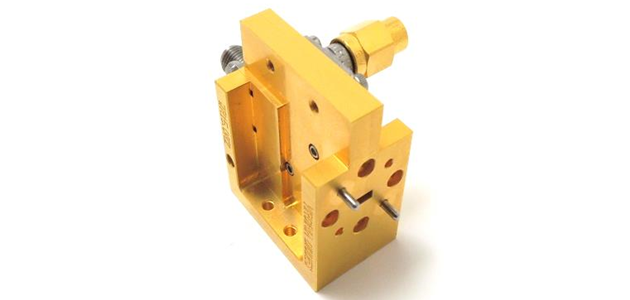

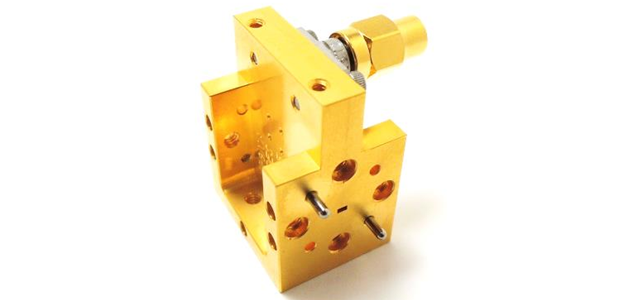

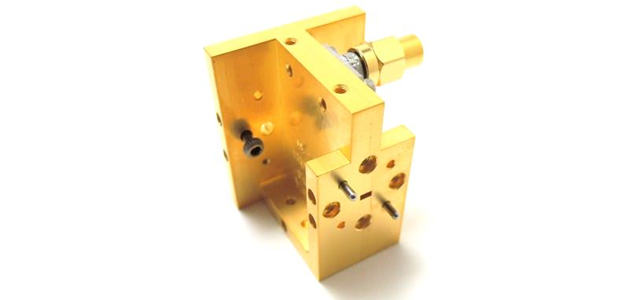

サブハーモニックミキサー（SHM）
SHM（LO =½RF周波数）には導波管LO入力があり使いやすく、mmWaveおよびTHzアプリケーションに最適です。これらのミキサーは信号をアップまたはダウンコンバートするために使用できます。 サブハーモニックにポンプされたミキサには独立したLO導波管フランジがあり、通常はRFポートでLOの > 100 dBの絶縁を示します。

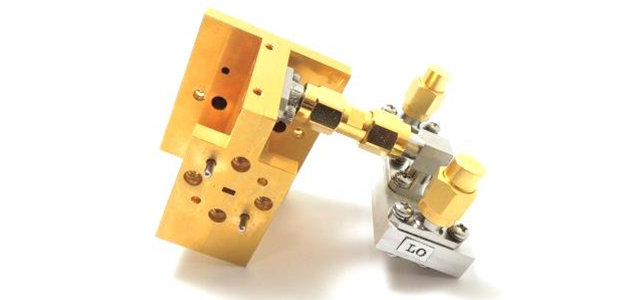

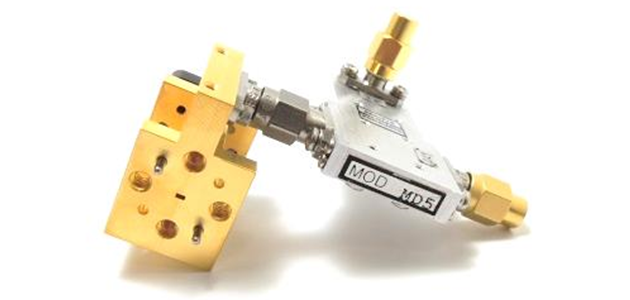

ハーモニックミキサー（EHM）
EHMはLO入力の偶数倍で動作する高調波ミキサーです。EHMは適切なダイプレクサとともに出荷されます。 リクエストに応じて代替の高調波混合係数とカスタマイズされたダイプレクサを利用できます。

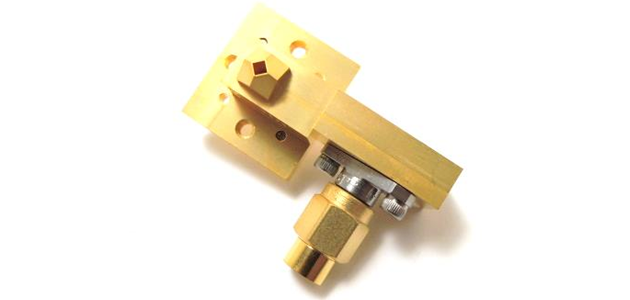

ファンダメンタルミキサー（FM）
VDI社は周波数ダウンコンバージョン用のファンダメンタルミキサー（FM）を提供します。FMはシングルエンドです。つまり、RFおよびLO信号は同じ導波管フランジを介してミキサーダイオードに結合されます。 優れた変換損失性能を提供します。 リクエストに応じてより高い周波数のカスタムミキサーを利用できる場合があります。
ダウンロード
VDI Subharmonic Mixer Specifications
仕様
Subharmonic Mixers (SHM)
| VDI Part # | RF(GHz) | LO (GHz) | Standard IFOption (GHz) |
Extended IFOption (GHz)* |
DSB Performance Noise Temperature (K, typ.)† |
DSB Performance Conversion Loss (dB, typ.)† |
|---|---|---|---|---|---|---|
| WR15SHM | 50 - 75 | 25 - 37.5 | <10 | <14 | 400 - 800 | <7 |
| WR12SHM | 60 - 90 | 30 - 45 | <12 | - | 400 - 800 | <7 |
| WR10SHM | 75 - 110 | 37.5 - 55 | <15 | <21 | 400 - 800 | <7 |
| WR8.0SHM | 90 - 140 | 45 - 70 | <19 | <26 | 400 - 800 | <7 |
| WR6.5SHM | 110 - 170 | 55 - 85 | <24 | <32 | 400 - 800 | <7 |
| WR5.1SHM | 140 - 220 | 70 - 110 | <31 | <40 | 500 - 1000 | <7.5 |
| WR4.3SHM | 170 - 260 | 85 - 130 | <36 | - | 600 - 1200 | <8 |
| WR3.4SHM | 220 - 330 | 110 - 165 | <40 | - | 700 - 1400 | <8.5 |
| WR2.8SHM | 260 - 400 | 130 - 200 | <40 | - | 800 - 1500 | <9 |
| WR2.2SHM | 330 - 500 | 165 - 250 | <40 | - | 1000 - 2000 | <9.5 |
| WR1.9SHM | 400 - 600 | 200 - 300 | <40 | - | 1200 - 2500 | <10 |
| WR1.5SHM | 500 - 750 | 250 - 375 | <40 | - | 2000 - 5000 | <11 |
| WR1.2SHM | 600 - 900 | 300 - 450 | <40 | - | 7500 - 15000 | <15 |
†Performance specifications are typical with reduced performance at band edges.
*Extended IF SHMs may require ~1 dB more LO input power than Standard SHMs for optimal performance.
Note: Additional Extended IF SHMs under development.
Even Harmonic Mixers (EHM)
| VDI Part # | RF(GHz) | Maximum Available LO Frequency (GHz)* | SSB Conversion Loss (dB)† | Harmonic |
|---|---|---|---|---|
| WR15EHM | 50 - 75 | 10 | ~20 - 25 | 12 |
| WR12EHM | 60 - 90 | 12 | ~25 - 35 | 8 |
| WR10EHM | 75 - 110 | 15 | ~20 - 25 | 12 |
| WR8.0EHM | 90 - 140 | 19 | ~20 - 25 | 12 |
| WR6.5EHM | 110 - 170 | 24 | ~23 - 28 | 12 |
| WR5.1EHM | 140 - 220 | 31 | ~25 - 35 | 16 |
| WR4.3EHM | 170 - 260 | 36 | ~25 - 35 | 16 |
| WR3.4EHM | 220 - 330 | 40 | ~30 - 40 | 18 |
| WR2.8EHM | 260 - 400 | 40 | ~30 - 40 | 20 |
| WR2.2EHM | 330 - 500 | 40 | ~35 - 45 | 16 |
Notes:
*LO input frequency can be calculated by dividing the RF Input Frequency by the
desired harmonic number. LO frequency cannot exceed Maximum Available LO
Frequency specification. Alternative harmonic mixing factors are available.
†SSB Conversion Loss assumes optimal RF and LO power coupled into EHM.
Conversion Loss specification is for specified harmonic factor listed above.
Fundamental Mixers (FM)
| VDI Part # | RF / LO Frequency (GHz) | Maximum IF Frequency (GHz)* | RF / LO Flange | DSB Performance Conversion Loss (dB, typ.)** |
|---|---|---|---|---|
| WR15FM | 50 - 75 | 10 | WR-15 UG-385/U | 8 |
| WR12FM | 60 - 90 | 12 | WR-12 UG-387/U | 8 |
| WR10FM | 75 - 110 | 15 | WR-10 UG-387/U-M | 8 |
| WR8.0FM | 90 - 140 | 19 | WR-8.0 UG-387/U-M | 8 |
| WR6.5FM | 110 - 170 | 24 | WR-6.5 UG-387/U-M | 8 |
| WR5.1FM | 140 - 220 | 31 | WR-5.1 UG-387/U-M | 9 |
| WR4.3FM | 170 - 260 | 36 | WR-4.3 UG-387/U-M | 9 |
| WR3.4FM | 220 - 330 | 40 | WR-3.4 UG-387/U-M | 10 |
| WR2.8FM | 260 - 400 | 40 | WR-2.8 UG-387/U-M | 10 |
| WR2.2FM | 330 - 500 | 40 | WR-2.2 UG-387/U-M | 11 |
| WR1.9FM | 400 - 600 | 40 | WR-1.9 UG-387/U-M | 11 |
| WR1.5FM | 500 - 750 | 40 | WR-1.5 UG-387/U-M | 15 |
| WR1.2FM | 600 - 900 | 40 | WR-1.2 UG-387/U-M | 20 |
| WR1.0FM | 750 - 1100 | 40 | WR-1.0 UG-387/U-M | 20 |
| WR0.8FM | 900 - 1400 | 40 | ~25dBi Diagonal Horn | 20 |
| WR0.65FM | 1100 - 1700 | 40 | WR-0.65 UG-387/U-M | 20 |
| WR0.4FM | 2000 - 2800 | 40 | ~25dBi Diagonal Horn | 20 |
| WR0.34FM | 2300 - 3200 | 40 | ~25dBi Diagonal Horn | 25 |
Notes:
*IF bandwidth may be limited by external components, such as the bias-tee and amplifier.
**VDI does not test conversion loss. For mixers up to WR-1.0, VDI provides responsivity (monitor voltage / RF input power) data for each unit. For higher frequency FMs (WR0.8 and higher), only I-V test and visual inspection will be completed prior to shipment. Additional testing may be available upon request at additional cost.
