ダウンコンバーター・ミキサー(~40GHz)
ダウンコンバーター・ミキサー(~40GHz)
- 主な製品特徴
-
- ノートパソコン、バッテリーパック、スマートフォン充電器、PC などからの USB 電源
- 明るく効率的なOLEDディスプレイ
- シンプルで効果的なコントロールインターフェース
- LO高調波フィルタリング
- 業界標準の仮想COMポートシリアルコマンド
- 超高級ゴールド50オームマイクロ波SMAポート
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- 計測機器
- DS Instruments
- ダウンコンバーター・ミキサー(~40GHz)
- データシート
- MX40000PRO(25-40GHz)
DS Instruments社ではLO信号源が内臓された集積型のコンパクトミキサーを各種バンドにて取り扱っております。デモ機のご用意もございますのでご興味がございましたら弊社ウェブサイトの問い合わせよりご連絡をお待ちしております。
製品ラインナップ
| Model | programmable local oscillator | IF range | RF range | Maximum RF power input | Phase noise | Low conversion loss | Return loss | Input P1dB |
|---|---|---|---|---|---|---|---|---|
| MX3000L | 35-3000MHz | 1-1000MHz | 25-3000MHz | +17dBm | 2.4GHz：-82dBc @ 10KHz offset | 8dB | >12dB | +5dBm |

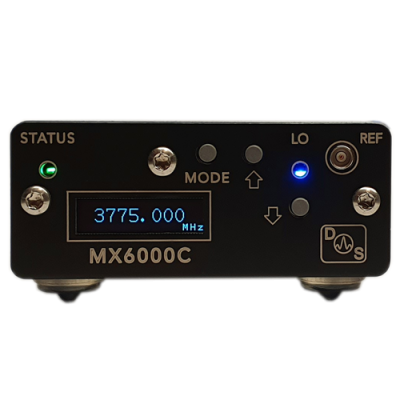

| MX6000C | 1500-6000 MHz | 5-2000MHz | 1500-6000MHz | +16dBm | 6GHz：-72dBc | 8dB | >12dB | +1dBm |

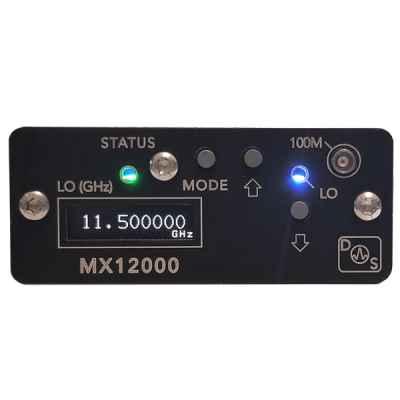

| MX12000 | 5500-14000MHz | 5-6000MHz | 5000-14000MHz | +20dBm | 6GHz：-99dBc @ 10KHz offset 12GHz：-99dBc @ 10KHz offset |
6-10dB | >12dB | +10dBm |

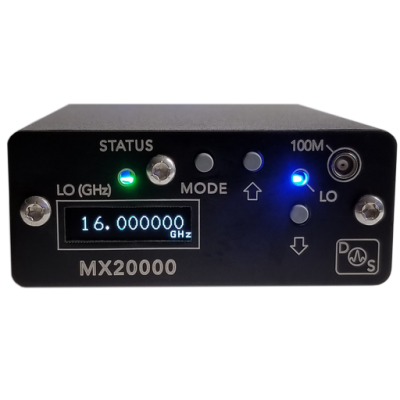

| MX20000 | 10000-22000MHz | LF-6000MHz | 10000-22000MHz | +20dBm | 18GHz：-94dBc @ 10KHz offset | 8-12dB | >10dB | +11dBm |

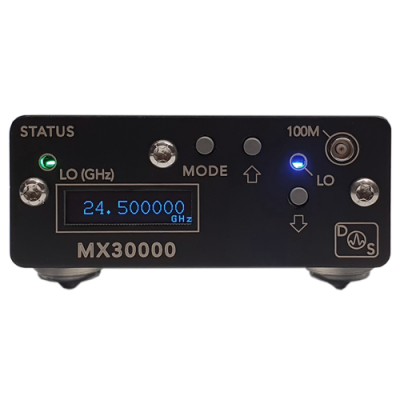

| MX30000PRO | 18000-30000MHz | 5-8000MHz | 15000-30000MHz | +17dBm | 30GHz：-90dBc @ 10KHz offset | 9-12dB | >10dB | +10dBm |
| MX40000PRO | 26000-40000MHz | 10-18000MHz | 18000-41000MHz | +19dBm | 40GHz：-96dBc @ 100KHz offset | 12dB | >6dB | +10dBm |
