レンズホーンアンテナ（LHA、LHA-HG）
- 主な製品特徴
-
- LHA：8.2～170GHz（WR90～WR06）
- LHA-HG：40～750GHz（WR19～WR1.5）
- 公称値ミッドバンドゲイン：30dBi（LHA）、40dBi（LHA-HG）
- 非常にコンパクトなサイズ
- 低VSWR
- カスタム仕様もご要望に応じて対応可能
- 直線偏波または円偏波
- カテゴリー
-
- RF、ミリ波、テラヘルツ
- レンズホーンアンテナ（LHA、LHA-HG）
ANTERAL
Lens Horn Antennas
レンズホーンアンテナ（LHA）

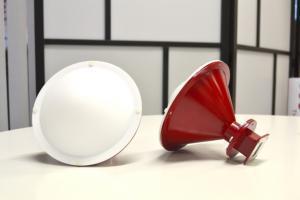

Anteral社のレンズホーンアンテナ（LHA）は、円錐形のホーンアンテナで、開口部に平凸型の テフロン（PTFE）または高密度ポリエチレン（HDPE） レンズを追加することで位相補正を行い、最小限のサイズで優れた性能を実現しています。
これらの製品は、8～170GHzの周波数範囲を14バンドでカバーし、公称ミッドバンドゲインは30dBです。
Anteral社は、ハイゲインだけでなく、低VSWR（1.3未満）と低サイドローブを実現するよう、すべての設計を最適化しています。
さらに、カスタムバンドやゲイン値のリクエストにも対応可能です。
Anteral社は、直線偏波または円偏波のLHAを提供しています。
LHAは、最小限のサイズで高いゲインが求められる場合に特に有効です。
そのため、レーダー、通信リンク、気象システムなど、幅広い用途で利用されています。
最新の宇宙用途としては、ミニサット、マイクロサット、ナノサット、キューブサットの通信にLHAが活用されています。
Anteral社が提供している集束レンズホーンアンテナ（LHA-F）両凸レンズを使用することで、焦点距離が短く、非常に明確な集束ビームを実現できるため、試験や材料特性評価に最適です。
ハイゲインレンズホーンアンテナ（LHA-HG）

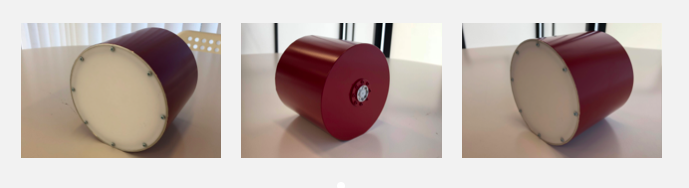

Anteral社のハイゲインレンズホーンアンテナ（LHA-HG）は、40dBを超える公称利得を示す高周波レンズアンテナです。
高品質の標準フランジを備えた長方形導波管フィーダーが、フェーズ補正を行い、最小限のサイズで優れた性能を実現するために、平凸テフロン（PTFE）レンズを照射します。
レンズは、収差を最小限に抑えるために最適化された双曲線形状で設計されています。
システム全体は、高い堅牢性を備えたアルミニウム製円筒に封入されており、平らな面に設置できるように平らな側面を備えています。
これらのアンテナは、40～750GHzの周波数範囲を11バンドでカバーするように設計されています。
Anteral社は、ハイゲインだけでなく、低VSWR（1.5未満）および低サイドローブを実現するよう、すべての設計を最適化しています。
さらに、カスタムバンドや利得値のリクエストにも対応可能です。
ハイゲインレンズホーンアンテナは、最小限のサイズで高い利得が必要な場合に特に有効です。
そのため、レーダー、通信、気象システムなど、幅広い分野で利用されています。
Anteralが提供しているレンズホーンアンテナ（LHA）は、8～170GHzの周波数において、最小サイズでハイゲイン（30dB以上）も示します。
製品ラインナップ
Lens Horn Antennas（LHA）
| Model | Frequency （GHz） |
S11 （dB） |
Directivity （dBi） |
Datasheet |
|---|---|---|---|---|
| LHA-30-WR90 | 8.2～12.4 | -18 | 30 | Datasheet |
| LHA-30-WR75 | 10～15 | -18 | 30 | Datasheet |
| LHA-30-WR62 | 12.4～18 | -18 | 30 | Datasheet |
| LHA-30-WR51 | 15～22 | -18 | 30 | Datasheet |
| LHA-30-WR42 | 18～26.5 | -18 | 30 | Datasheet |
| LHA-30-WR34 | 22～33 | -18 | 30 | Datasheet |
| LHA-30-WR28 | 26.5～40 | -18 | 30 | Datasheet |
| LHA-30-WR22 | 33～50 | -18 | 29.5 | Datasheet |
| LHA-30-WR19 | 40～60 | -18 | 29.5 | Datasheet |
| LHA-30-WR15 | 50～75 | -18 | 29.5 | Datasheet |
| LHA-30-WR12 | 60～90 | -18 | 29.5 | Datasheet |
| LHA-30-WR10 | 75～110 | -18 | 29.5 | Datasheet |
| LHA-30-WR08 | 90～140 | -18 | 29.5 | Datasheet |
| LHA-30-WR06 | 110～170 | -18 | 29.5 | Datasheet |
High Gain Lens Horn Antennas (LHA-HG)
| Model | Frequency （GHz） |
S11 （dB） |
Directivity （dBi） |
Datasheet |
|---|---|---|---|---|
| LHA-HG-WR19 | 40～60 | -14 | 31.5 | Datasheet |
| LHA-HG-WR15 | 50～75 | -14 | 32.8 | Datasheet |
| LHA-HG-WR10 | 75～110 | -14 | 36.7 | Datasheet |
| LHA-HG-WR06 | 110～170 | -14 | 40 | Datasheet |
| LHA-HG-WR05 | 140～220 | -14 | 42.5 | Datasheet |
| LHA-HG-WR04 | 170～260 | -14 | 44.5 | Datasheet |
| LHA-HG-WR03 | 220～330 | -14 | 46 | Datasheet |
| LHA-HG-WR2.8 | 260～400 | -14 | 48.5 | Datasheet |
| LHA-HG-WR2.2 | 330～500 | -14 | 50 | Datasheet |
| LHA-HG-WR1.9 | 400～600 | -14 | 51 | Datasheet |
| LHA-HG-WR1.5 | 500～750 | -14 | 53 | Datasheet |
