Flange Adapters
VITESSE社の18GHz～60GHzまでの矩形・円形（丸・角）フランジを変換するアダプターを取り扱っております。

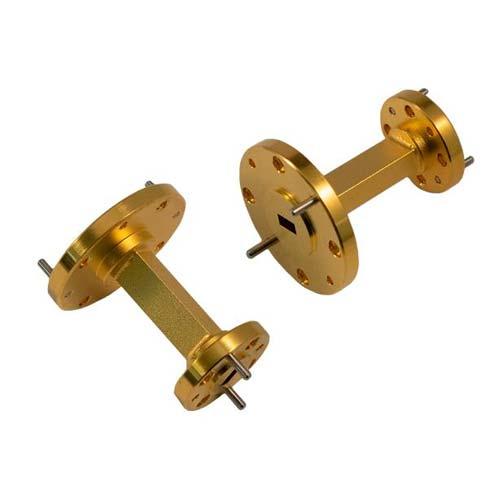

フランジアダプター
導波管のサイズによっては、複数の標準フランジが使用される場合があります。
部品メーカー間でも、最適なフランジの形状について意見が一致しないことがあります。
フランジアダプターセクションを使用することで、フランジの形状が一致しない2つの導波管部品を接続できます。
ここに掲載されているフランジアダプタセクションは、フランジの形状が一致しない部品の問題を解決します。
これは導波管ラインに追加される部品となるため、長さは最小限に抑えています。
すべての部品は銅製で、ご要望に応じて電鋳部品もご用意できます。
製品ラインナップ

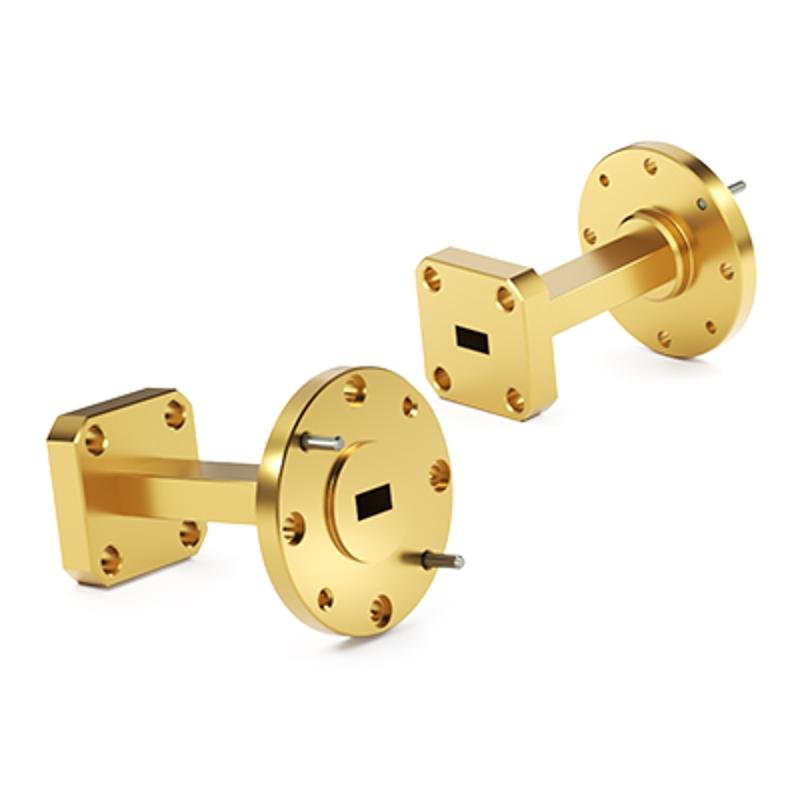

FAxxRS
| Model | WR | Frequency （GHz） |
Insertion Loss （dB） |
A DIM （in） |
B DIM （in） |
Length （in） |
Flange1 | Flange2 |
|---|---|---|---|---|---|---|---|---|
| FA42RS | 42 | 18～26.5 | 0.02 | 0.4200 | 0.1700 | 1.5 | S 0.875 | R 1.125 |
| FA28RS | 28 | 26.5～40 | 0.03 | 0.2800 | 0.1400 | 1.5 | S 0.750 | R 1.125 |
| FA22RS | 22 | 33～50 | 0.04 | 0.2240 | 0.1120 | 1.5 | S 0.750 | R 1.125 |
| FA19RS | 19 | 40～60 | 0.05 | 0.1880 | 0.0940 | 1.3 | S 0.750 | R 1.125 |
