フレキシブル導波管（RFWF/RFWFDシリーズ）

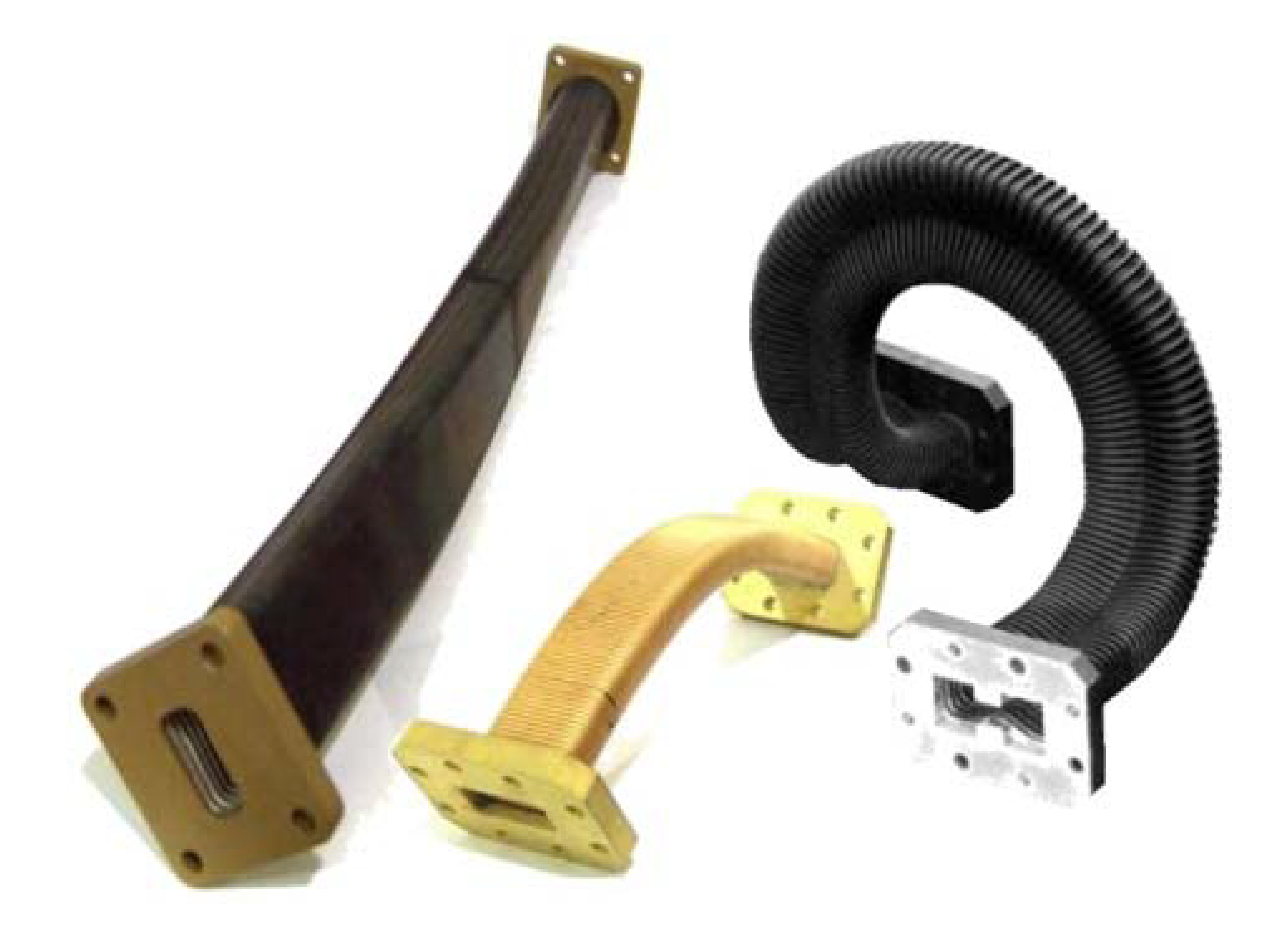

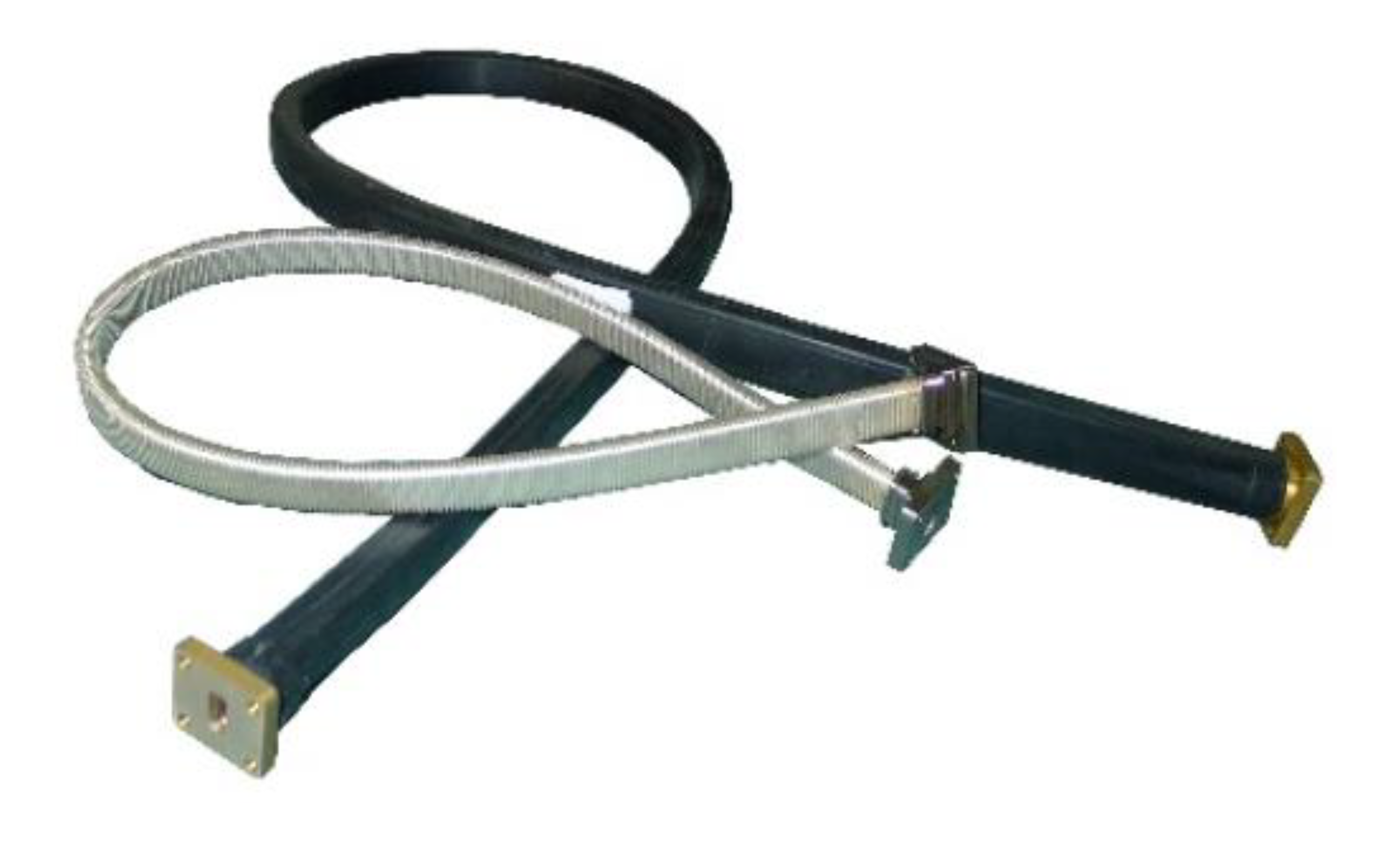

RF-LAMBDA社のフレキシブル導波管製品は、複数の導波管規格と長さで提供されており、顧客は異なる間隔の剛性導波管コンポーネントを接続することができ、機械的な制約を緩和できます。
製品ラインナップ
Flexible Waveguide（RFWF/RFWFD Series）
| Model | Description | Frequency Range | Waveguide Type | Length | Insertion Loss | VSWR | Average Power Handling | Peak Power | Max Twist | Datasheet |
|---|---|---|---|---|---|---|---|---|---|---|
| RFWF112-12Inch | Flexible Waveguide WR112 | 6.58～10GHz | WR112 | 12 inch | 0.3dB | 1.2max | 1kW | 0.3MW | 253°W | Datasheet |
| RFWF112-24Inch | Flexible Waveguide WR112 | 6.58～10GHz | WR112 | 24 inch | 0.3dB | 1.2max | 1kW | 0.3MW | 253°W | Datasheet |
| RFWF112-36Inch | Flexible Waveguide WR112 | 6.58～10GHz | WR112 | 36 inch | 0.3dB | 1.2max | 1kW | 0.3MW | 253°W | Datasheet |
| RFWF137-12Inch | Flexible Waveguide WR137 | 5.95～8.2GHz | WR137 | 12 inch | 0.3dB | 1.2max | 1kW | 0.6MW | 203°W | Datasheet |
| RFWF137-24Inch | Flexible Waveguide WR137 | 5.95～8.2GHz | WR137 | 24 inch | 0.3dB | 1.2max | 1kW | 0.6MW | 203°W | Datasheet |
| RFWF137-36Inch | Flexible Waveguide WR137 | 5.95～8.2GHz | WR137 | 36 inch | 0.3dB | 1.2max | 1kW | 0.6MW | 203°W | Datasheet |
| RFWF159-12Inch | Flexible Waveguide WR159 | 4.9～7.05GHz | WR159 | 12 inch | 0.2dB | 1.2max | 1kW | 1MW | 187°W | Datasheet |
| RFWF159-24Inch | Flexible Waveguide WR159 | 4.9～7.05GHz | WR159 | 24 inch | 0.2dB | 1.2max | 1kW | 1MW | 187°W | Datasheet |
| RFWF159-36Inch | Flexible Waveguide WR159 | 4.9～7.05GHz | WR159 | 36 inch | 0.2dB | 1.2max | 1kW | 1MW | 187°W | Datasheet |
| RFWF187-12Inch | Flexible Waveguide WR187 | 3.95～5.85GHz | WR187 | 12 inch | 0.15dB | 1.2max | 1kW | 1.5MW | 145°W | Datasheet |
| RFWF187-24Inch | Flexible Waveguide WR187 | 3.95～5.85GHz | WR187 | 24 inch | 0.15dB | 1.2max | 1kW | 1.5MW | 145°W | Datasheet |
| RFWF187-36Inch | Flexible Waveguide WR187 | 3.95～5.85GHz | WR187 | 36 inch | 0.15dB | 1.2max | 1kW | 1.5MW | 145°W | Datasheet |
| RFWF187-60Inch | Flexible Waveguide WR187 | 3.95～5.85GHz | WR187 | 36 inch | 0.3dB | 1.1max | 1kW | 1.5MW | 155°W | Datasheet |
| RFWF22-12Inch | Flexible Waveguide WR22 | 33～50GHz | WR22 | 12 inch | 2.5dB | 1.25max | 0.75kW | 0.02MW | 908°W | Datasheet |
| RFWF22-24Inch | Flexible Waveguide WR22 | 33～50GHz | WR22 | 24 inch | 2.5dB | 1.25max | 0.75kW | 0.02MW | 908°W | Datasheet |
| RFWF22-36Inch | Flexible Waveguide WR22 | 33～50GHz | WR22 | 36 inch | 2.5dB | 1.25max | 0.75kW | 0.02MW | 908°W | Datasheet |
| RFWF229-12Inch | Flexible Waveguide WR229 | 3.3～4.9GHz | WR229 | 12 inch | 0.15dB | 1.2max | 1kW | 2MW | 125°W | Datasheet |
| RFWF229-24Inch | Flexible Waveguide WR229 | 3.3～4.9GHz | WR229 | 24 inch | 0.15dB | 1.2max | 1kW | 2MW | 125°W | Datasheet |
| RFWF229-36Inch | Flexible Waveguide WR229 | 3.3～4.9GHz | WR229 | 36 inch | 0.15dB | 1.2max | 1kW | 2MW | 125°W | Datasheet |
| RFWF28-12Inch | Flexible Waveguide WR28 | 26.5～40GHz | WR28 | 12 inch | 2.1dB | 1.25max | 0.75kW | 0.02MW | 908°W | Datasheet |
| RFWF28-24Inch | Flexible Waveguide WR28 | 26.5～40GHz | WR28 | 24 inch | 2.1dB | 1.25max | 0.75kW | 0.02MW | 908°W | Datasheet |
| RFWF28-36Inch | Flexible Waveguide WR28 | 26.5～40GHz | WR28 | 36 inch | 2.1dB | 1.25max | 0.75kW | 0.02MW | 908°W | Datasheet |
| RFWF28-39.37Inch | Flexible Waveguide WR28 | 26.5～40GHz | WR28 | 39.37 inch | 2.1dB | 1.25max | 0.75kW | 0.02MW | 908°W | |
| RFWF284-12Inch | Flexible Waveguide WR284 | 2.6～3.95GHz | WR284 | 12 inch | 0.1dB | 1.2max | 1kW | 2.5MW | 102°W | Datasheet |
| RFWF284-24Inch | Flexible Waveguide WR284 | 2.6～3.95GHz | WR284 | 24 inch | 0.1dB | 1.2max | 1kW | 2.5MW | 102°W | Datasheet |
| RFWF284-36Inch | Flexible Waveguide WR284 | 2.6～3.95GHz | WR284 | 36 inch | 0.1dB | 1.2max | 1kW | 2.5MW | 102°W | Datasheet |
| RFWF34-12Inch | Flexible Waveguide WR34 | 22～33GHz | WR34 | 12 inch | 1.5dB | 1.25max | 0.85kW | 0.03MW | 624°W | Datasheet |
| RFWF34-24Inch | Flexible Waveguide WR34 | 22～33GHz | WR34 | 24 inch | 1.5dB | 1.25max | 0.85kW | 0.03MW | 624°W | Datasheet |
| RFWF34-36Inch | Flexible Waveguide WR34 | 22～33GHz | WR34 | 36 inch | 1.5dB | 1.25max | 0.85kW | 0.03MW | 624°W | Datasheet |
| RFWF42-12Inch | Flexible Waveguide WR42 | 18～26.5GHz | WR42 | 12 inch | 1.2dB | 1.25max | 0.1kW | 0.04MW | 627°W | Datasheet |
| RFWF42-24Inch | Flexible Waveguide WR42 | 18～26.5GHz | WR42 | 24 inch | 1.2dB | 1.25max | 0.1kW | 0.04MW | 627°W | Datasheet |
| RFWF42-36Inch | Flexible Waveguide WR42 | 18～26.5GHz | WR42 | 36 inch | 1.2dB | 1.25max | 0.1kW | 0.04MW | 627°W | Datasheet |
| RFWF42-39.37Inch | Flexible Waveguide WR42 | 18～26.5GHz | WR42 | 39.37 inch | 1.2dB | 1.25max | 0.1kW | 0.04MW | 627°W | |
| RFWF51-12Inch | Flexible Waveguide WR51 | 15～22GHz | WR51 | 12 inch | 1.2dB | 1.2max | 0.5kW | 0.1MW | 365°W | Datasheet |
| RFWF51-24Inch | Flexible Waveguide WR51 | 15～22GHz | WR51 | 24 inch | 1.2dB | 1.2max | 0.5kW | 0.1MW | 365°W | Datasheet |
| RFWF51-36Inch | Flexible Waveguide WR51 | 15～22GHz | WR51 | 36 inch | 1.2dB | 1.2max | 0.5kW | 0.1MW | 365°W | Datasheet |
| RFWF62-12Inch | Flexible Waveguide WR62 | 12.4～18GHz | WR62 | 12 inch | 0.8dB | 1.2max | 0.4kW | 0.1MW | 437°W | Datasheet |
| RFWF62-24Inch | Flexible Waveguide WR62 | 12.4～18GHz | WR62 | 24 inch | 0.8dB | 1.2max | 0.4kW | 0.1MW | 437°W | Datasheet |
| RFWF62-36Inch | Flexible Waveguide WR62 | 12.4～18GHz | WR62 | 36 inch | 0.8dB | 1.2max | 0.4kW | 0.1MW | 437°W | Datasheet |
| RFWF62-39.37Inch | Flexible Waveguide WR62 | 12.4～18GHz | WR62 | 39.37 inch | 0.8dB | 1.2max | 0.4kW | 0.1MW | 437°W | |
| RFWF650-12Inch | Flexible Waveguide WR650 | 1.12～1.7GHz | WR650 | 12 inch | 0.1dB | 1.2max | 1.5kW | 3MW | 52°W | Datasheet |
| RFWF650-24Inch | Flexible Waveguide WR650 | 1.12～1.7GHz | WR650 | 24 inch | 0.1dB | 1.2max | 1.5kW | 3MW | 52°W | Datasheet |
| RFWF75-12Inch | Flexible Waveguide WR75 | 10～15GHz | WR75 | 12 inch | 0.5dB | 1.2max | 0.75kW | 0.1MW | 345°W | Datasheet |
| RFWF75-24Inch | Flexible Waveguide WR75 | 10～15GHz | WR75 | 24 inch | 0.5dB | 1.2max | 0.75kW | 0.1MW | 345°W | Datasheet |
| RFWF75-36Inch | Flexible Waveguide WR75 | 10～15GHz | WR75 | 36 inch | 0.5dB | 1.2max | 0.75kW | 0.1MW | 345°W | Datasheet |
| RFWF90-12Inch | Flexible Waveguide WR90 | 8.2～12.4GHz | WR90 | 12 inch | 0.4dB | 1.2max | 1kW | 0.2MW | 312°W | Datasheet |
| RFWF90-24Inch | Flexible Waveguide WR90 | 8.2～12.4GHz | WR90 | 24 inch | 0.4dB | 1.2max | 1kW | 0.2MW | 312°W | Datasheet |
| RFWF90-36Inch | Flexible Waveguide WR90 | 8.2～12.4GHz | WR90 | 36 inch | 0.4dB | 1.2max | 1kW | 0.2MW | 312°W | Datasheet |
| RFWF90-39.37Inch | Flexible Waveguide WR90 | 8.2～12.4GHz | WR90 | 1.2dB | 1.25max | 0.01kW | 0.04MW | 627°W | ||
| RFWFD650-12Inch | Flexible Waveguide WRD650 | 6.5～18GHz | WRD650 | 12 inch | 0.7dB | 1.4max | 0.3kW | 0.3MW | 52°W | Datasheet |
| RFWFD650-19Inch | Flexible Waveguide WRD650 | 6.5～18GHz | WRD650 | 19 inch | 1dB | 1.4max | 0.3kW | 0.3MW | 52°W | Datasheet |
| RFWFD650-1M | Flexible Waveguide WRD650 | 6.5～18GHz | WRD650 | 36 inch | 2dB | 1.4max | 52°W |
