Virginia Diodes 【VDI】

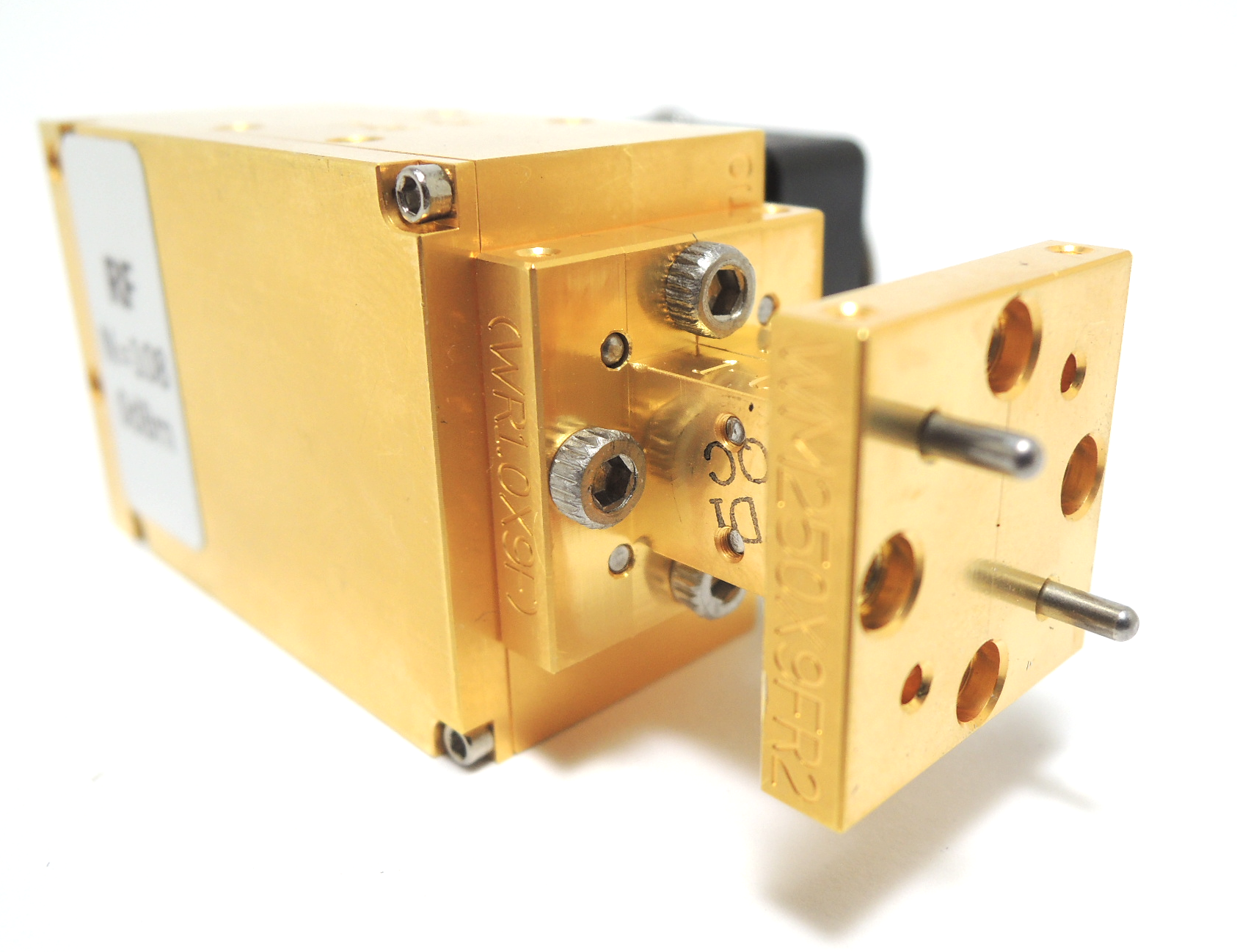

Integrated Active Multiplier Chain（AMC-I）
Virginia Diodes (VDI)社はコンパクトなパッケージで業界をリードするパフォーマンスを提供する統合されたアンプ/マルチプライヤチェーンを提供しています。AMC-I製品にはユーザー指定のバイアス電圧が必要です。製品はヒートシンク付きで出荷されます。ヒートシンクは取り外すことができますが、ユーザーは十分なヒートシンクを提供する必要があります。
オプション
外部マイクロメーター駆動のRF減衰器
出力ホーンアンテナ
導波管テストポート拡張（1および2インチのオプションが利用可能）
ダウンロード
テクニカルノート
AMC-I製品にはユーザーが供給する電圧が必要です。 AMC-Iモジュールには+ 9Vが必要です。付属のファンには+ 5Vが必要です。
AMC-I製品にはヒートシンクとファンが付属していますが、取り外すことができます。ヒートシンクとファンを取り外した場合、ユーザーは十分なヒートシンクを提供する必要があります。最大ケース温度は45°Cを超えてはなりません。
リストされている寸法は、外部ヒートシンクを考慮していません。
すべての入力コネクタは2.9mm（f）互換です。
モジュールにテストポートは含まれていません。テストポートの価格についてはアムテックスまでお問い合わせください（1および2インチのテストポートが利用可能です）。
TTL変調（最大〜kHzまでのオン/オフ）およびユーザー制御減衰（UCA）、0〜5Vを含みます。
標準製品リスト
INTEGRATED AMC
VDI AMC-I Standard Product List
| VDI Part # | Band (GHz) | Output Flange | RF Frequency Multiplication Factor | Typical Output Power (dBm) | Minimum Output Power (dBm) |
|---|---|---|---|---|---|
| WR1.0AMC-I | 750 - 1,100 | WM-250 (WR1.0) UG-387U-M | 81 | -16 | -26 |
| WR1.5AMC-I | 500 - 750 | WM-380 (WR1.5) UG-387/U-M | 54 | -7 | -13 |
| WR2.0AMC-I | 400 - 550 | WM-470 (WR1.9) UG-387U-M | 36 | 1 | -5 |
| WR2.2AMC-I | 330 - 500 | WM-570 (WR2.2) UG-387/U-M | 36 | 0 | -6 |
| WR2.8AMC-I | 260 - 400 | WM-710 (WR2.8) UG-387/U-M | 27 | 5 | -1 |
| WR3.0AMC-I | 250 - 375 | WM-710 (WR2.8) UG-387/U-M | 27 | 5 | 0 |
| WR3.4AMC-I | 220 - 330 | WR3.4 UG-387U-M | 18 | 6 | 3 |
| WR4.3AMC-I | 170 - 260 | WR4.3 UG-387/U-M | 18 | 8 | 3 |
| WR4.5AMC-I | 160 - 250 | WR4.3 UG-387U-M | 18 | 10 | 5 |
| WR5.1AMC-I | 140 - 220 | WR5.1 UG-387/U-M | 12 | 10 | 6 |
| WR6.5AMC-I | 110 - 170 | WR6.5 UG-387U-M | 12 | 18 | 15 |
| WR8.0AMC-I | 90 - 140 | WR8.0 UG-387/U-M | 12 | 19 | 12 |
| WR9.0AMC-I | 82 - 125 | WR9.0 UG-387U-M | 9 | 20 | 17 |
| WR10AMC-I | 75 - 110 | WR10 UG-387/U-M | 6 | 20 | 17 |
| WR12AMC-I | 60 - 90 | WR12 UG-387U-M | 6 | 20 | 17 |
| WR15AMC-I | 50 - 75 | WR15 UG-387/U-M | 6 | 20 | 17 |
